2008 YAMAHA XT660Z Manuale de Empleo (in Spanish)

1
2
3
4
5
6
7
8
9
10

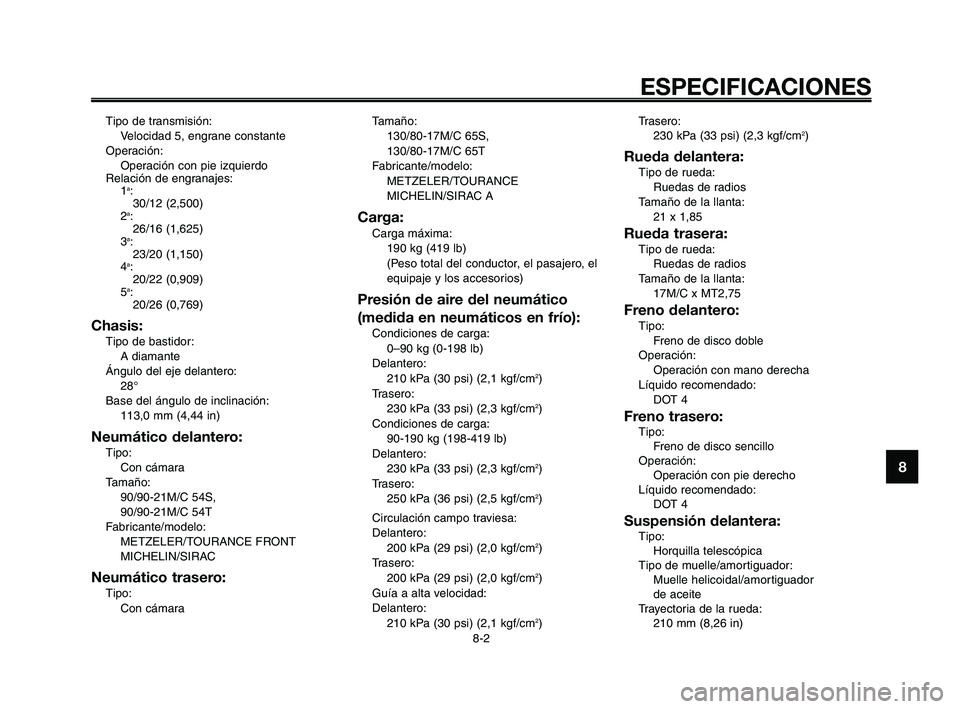

ESPECIFICACIONES
8-2
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1
a:
30/12 (2,500)
2
a:
26/16 (1,625)
3
a:
23/20 (1,150)
4
a:
20/22 (0,909)
5
a:
20/26 (0,769)
Chasis:
Tipo de bastidor:
A diamante
Ángulo del eje delantero:
28°
Base del ángulo de inclinación:
113,0 mm (4,44 in)
Neumático delantero:
Tipo:
Con cámara
Tamaño:
90/90-21M/C 54S,
90/90-21M/C 54T
Fabricante/modelo:
METZELER/TOURANCE FRONT
MICHELIN/SIRAC
Neumático trasero:
Tipo:
Con cámaraTamaño:
130/80-17M/C 65S,
130/80-17M/C 65T
Fabricante/modelo:
METZELER/TOURANCE
MICHELIN/SIRAC A
Carga:
Carga máxima:
190 kg (419 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático
(medida en neumáticos en frío):
Condiciones de carga:
0–90 kg (0-198 lb)
Delantero:
210 kPa (30 psi) (2,1 kgf/cm
2)
Trasero:
230 kPa (33 psi) (2,3 kgf/cm
2)
Condiciones de carga:
90-190 kg (198-419 lb)
Delantero:
230 kPa (33 psi) (2,3 kgf/cm
2)
Trasero:
250 kPa (36 psi) (2,5 kgf/cm
2)
Circulación campo traviesa:
Delantero:
200 kPa (29 psi) (2,0 kgf/cm
2)
Trasero:
200 kPa (29 psi) (2,0 kgf/cm
2)
Guía a alta velocidad:
Delantero:
210 kPa (30 psi) (2,1 kgf/cm
2)Trasero:
230 kPa (33 psi) (2,3 kgf/cm
2)
Rueda delantera:
Tipo de rueda:
Ruedas de radios
Tamaño de la llanta:
21 x 1,85
Rueda trasera:
Tipo de rueda:
Ruedas de radios
Tamaño de la llanta:
17M/C x MT2,75
Freno delantero:
Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal/amortiguador
de aceite
Trayectoria de la rueda:
210 mm (8,26 in)
XT660Z 07-10 SPA 18-03-2008 16:16 Pagina 7

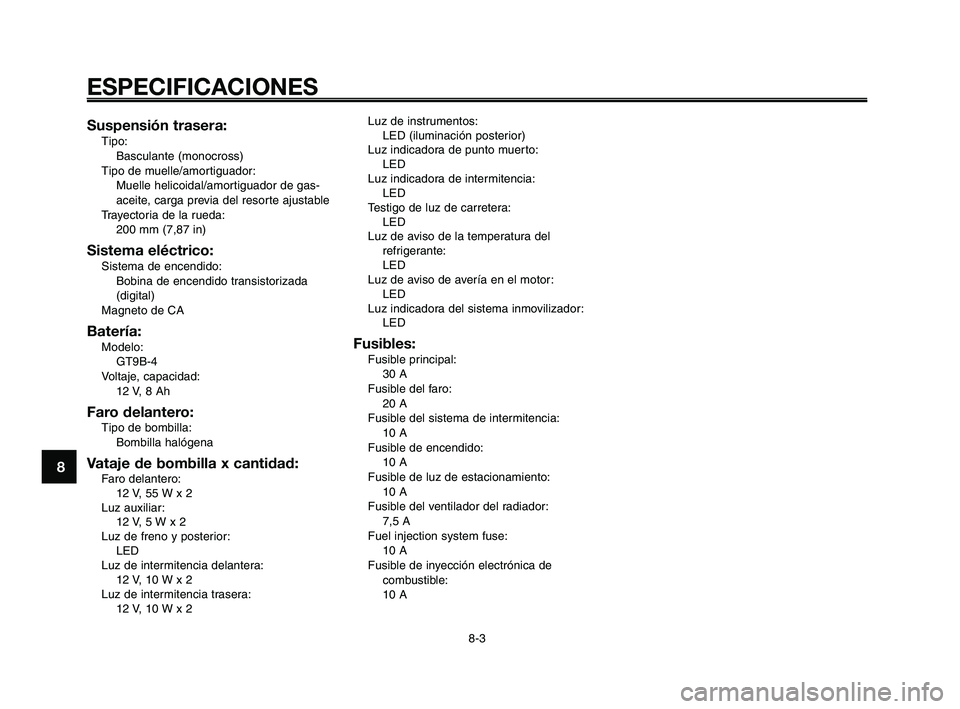

ESPECIFICACIONES
8-3
1
2
3
4
5
6
7
8
9
10
Suspensión trasera:
Tipo:
Basculante (monocross)
Tipo de muelle/amortiguador:
Muelle helicoidal/amortiguador de gas-
aceite, carga previa del resorte ajustable
Trayectoria de la rueda:
200 mm (7,87 in)
Sistema eléctrico:
Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Magneto de CA
Batería:
Modelo:
GT9B-4
Voltaje, capacidad:
12 V, 8 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Vataje de bombilla x cantidad:Faro delantero:
12 V, 55 W x 2
Luz auxiliar:
12 V, 5 W x 2
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10 W x 2
Luz de intermitencia trasera:
12 V, 10 W x 2Luz de instrumentos:
LED (iluminación posterior)
Luz indicadora de punto muerto:
LED
Luz indicadora de intermitencia:
LED
Testigo de luz de carretera:
LED
Luz de aviso de la temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
30 A
Fusible del faro:
20 A
Fusible del sistema de intermitencia:
10 A
Fusible de encendido:
10 A
Fusible de luz de estacionamiento:
10 A
Fusible del ventilador del radiador:
7,5 A
Fuel injection system fuse:
10 A
Fusible de inyección electrónica de
combustible:
10 A
XT660Z 07-10 SPA 18-03-2008 16:16 Pagina 8

1
2
3
4
5
6
7
8
9
10

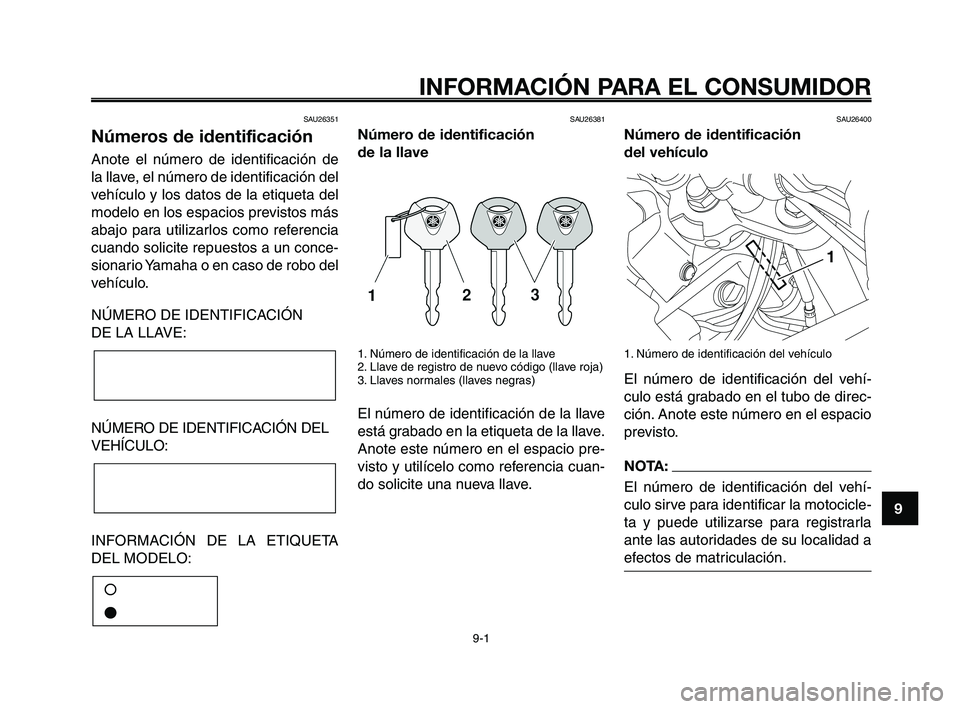

INFORMACIÓN PARA EL CONSUMIDOR
9-1
SAU26351
Números de identificación
Anote el número de identificación de
la llave, el número de identificación del
vehículo y los datos de la etiqueta del
modelo en los espacios previstos más
abajo para utilizarlos como referencia
cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del
vehículo.
NÚMERO DE IDENTIFICACIÓN
DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA
DEL MODELO:
å
ç
SAU26381
Número de identificación
de la llave
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llaves negras)
El número de identificación de la llave
está grabado en la etiqueta de la llave.
Anote este número en el espacio pre-
visto y utilícelo como referencia cuan-
do solicite una nueva llave.
SAU26400
Número de identificación
del vehículo
1. Número de identificación del vehículo
El número de identificación del vehí-
culo está grabado en el tubo de direc-
ción. Anote este número en el espacio
previsto.
NOTA:
El número de identificación del vehí-
culo sirve para identificar la motocicle-
ta y puede utilizarse para registrarla
ante las autoridades de su localidad a
efectos de matriculación.
1
XT660Z 07-10 SPA 18-03-2008 16:16 Pagina 1

INFORMACIÓN PARA EL CONSUMIDOR
9-2
1
2
3
4
5
6
7
8
9
10
SAU26520

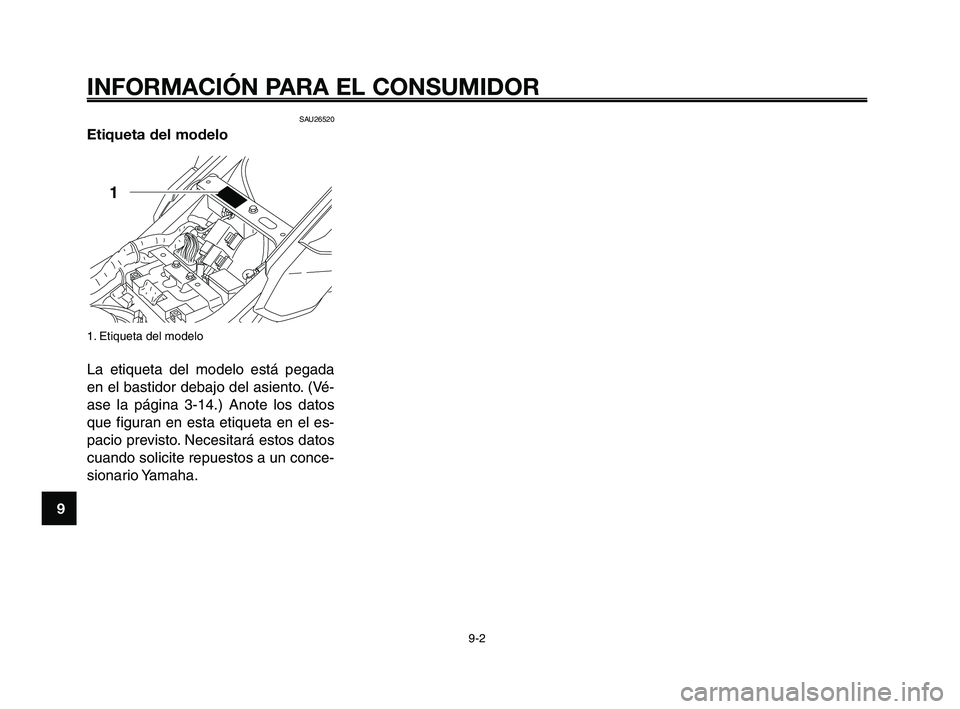

Etiqueta del modelo
1. Etiqueta del modelo
La etiqueta del modelo está pegada
en el bastidor debajo del asiento. (Vé-
ase la página 3-14.) Anote los datos
que figuran en esta etiqueta en el es-
pacio previsto. Necesitará estos datos
cuando solicite repuestos a un conce-
sionario Yamaha.
XT660Z 07-10 SPA 18-03-2008 16:16 Pagina 2

1
2
3
4
5
6
7
8
9
10

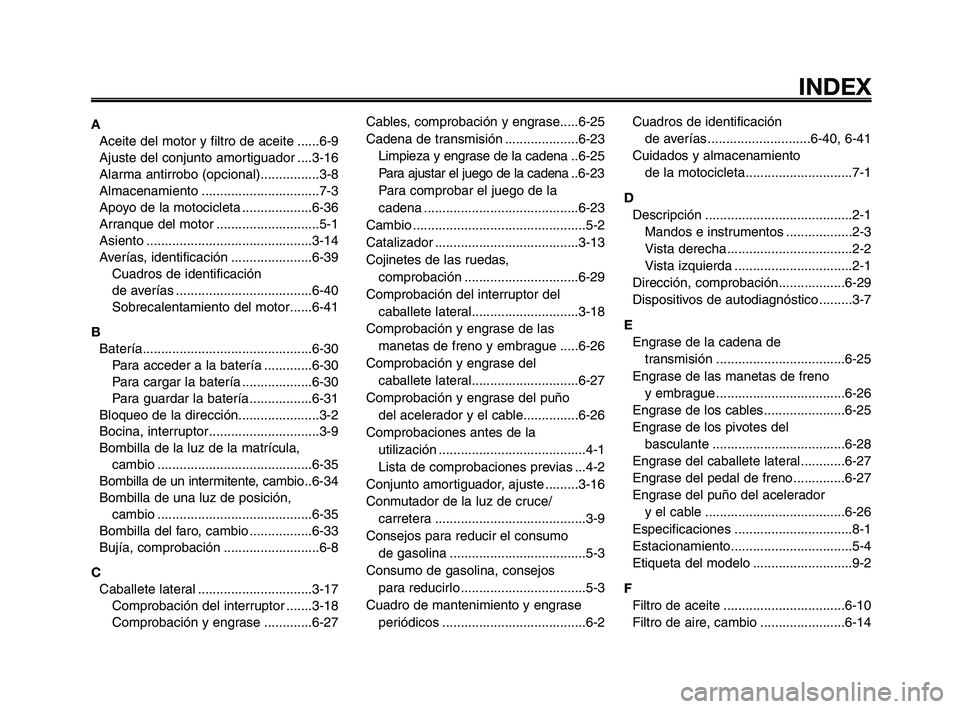

INDEX
A
Aceite del motor y filtro de aceite ......6-9
Ajuste del conjunto amortiguador ....3-16
Alarma antirrobo (opcional)................3-8
Almacenamiento ................................7-3
Apoyo de la motocicleta ...................6-36
Arranque del motor ............................5-1
Asiento .............................................3-14
Averías, identificación ......................6-39
Cuadros de identificación
de averías .....................................6-40
Sobrecalentamiento del motor......6-41
B
Batería..............................................6-30
Para acceder a la batería .............6-30
Para cargar la batería ...................6-30
Para guardar la batería.................6-31
Bloqueo de la dirección......................3-2
Bocina, interruptor..............................3-9
Bombilla de la luz de la matrícula,
cambio ..........................................6-35
Bombilla de un intermitente, cambio..6-34
Bombilla de una luz de posición,
cambio ..........................................6-35
Bombilla del faro, cambio .................6-33
Bujía, comprobación ..........................6-8
C
Caballete lateral ...............................3-17
Comprobación del interruptor .......3-18
Comprobación y engrase .............6-27Cables, comprobación y engrase.....6-25
Cadena de transmisión ....................6-23
Limpieza y engrase de la cadena ..6-25
Para ajustar el juego de la cadena ..6-23
Para comprobar el juego de la
cadena ..........................................6-23
Cambio ...............................................5-2
Catalizador .......................................3-13
Cojinetes de las ruedas,
comprobación ...............................6-29
Comprobación del interruptor del
caballete lateral.............................3-18
Comprobación y engrase de las
manetas de freno y embrague .....6-26
Comprobación y engrase del
caballete lateral.............................6-27
Comprobación y engrase del puño
del acelerador y el cable...............6-26
Comprobaciones antes de la
utilización ........................................4-1
Lista de comprobaciones previas ...4-2
Conjunto amortiguador, ajuste .........3-16
Conmutador de la luz de cruce/
carretera .........................................3-9
Consejos para reducir el consumo
de gasolina .....................................5-3
Consumo de gasolina, consejos
para reducirlo ..................................5-3
Cuadro de mantenimiento y engrase
periódicos .......................................6-2Cuadros de identificación
de averías ............................6-40, 6-41
Cuidados y almacenamiento
de la motocicleta.............................7-1
D
Descripción ........................................2-1
Mandos e instrumentos ..................2-3
Vista derecha ..................................2-2
Vista izquierda ................................2-1
Dirección, comprobación..................6-29
Dispositivos de autodiagnóstico .........3-7
E
Engrase de la cadena de
transmisión ...................................6-25
Engrase de las manetas de freno
y embrague ...................................6-26
Engrase de los cables......................6-25
Engrase de los pivotes del
basculante ....................................6-28
Engrase del caballete lateral............6-27
Engrase del pedal de freno ..............6-27
Engrase del puño del acelerador
y el cable ......................................6-26
Especificaciones ................................8-1
Estacionamiento.................................5-4
Etiqueta del modelo ...........................9-2
F
Filtro de aceite .................................6-10
Filtro de aire, cambio .......................6-14
XT660Z 07-10 SPA 18-03-2008 16:16 Pagina 1

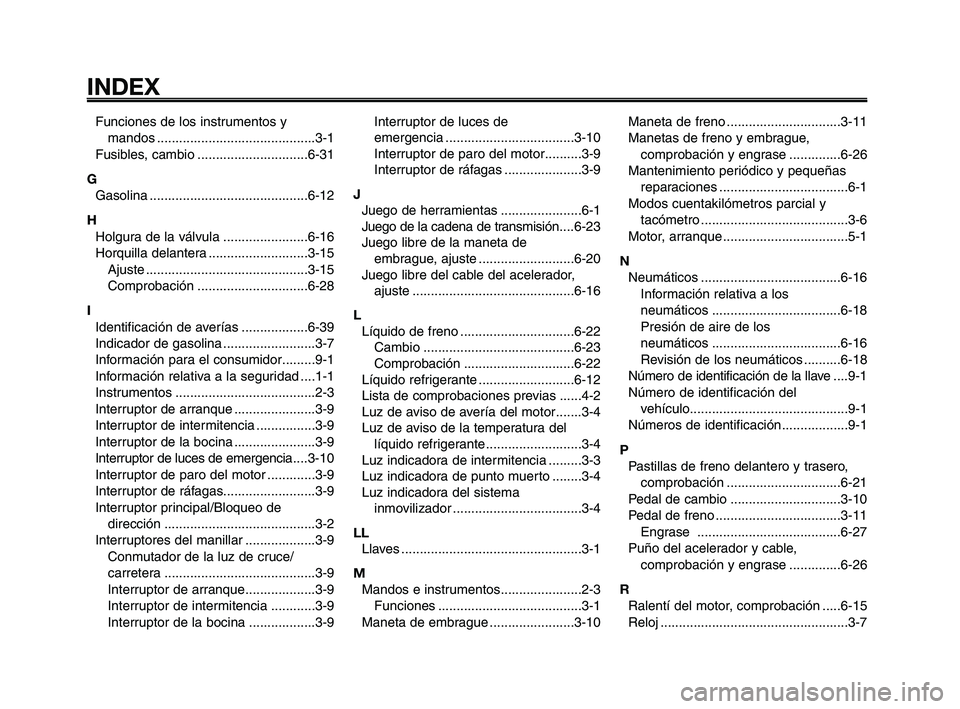

INDEX
1
2
3
4
5
6
7
8
9
10
Funciones de los instrumentos y
mandos ...........................................3-1
Fusibles, cambio ..............................6-31
G
Gasolina ...........................................6-12
H
Holgura de la válvula .......................6-16
Horquilla delantera ...........................3-15
Ajuste ............................................3-15
Comprobación ..............................6-28
I
Identificación de averías ..................6-39
Indicador de gasolina .........................3-7
Información para el consumidor.........9-1
Información relativa a la seguridad ....1-1
Instrumentos ......................................2-3
Interruptor de arranque ......................3-9
Interruptor de intermitencia ................3-9
Interruptor de la bocina ......................3-9
Interruptor de luces de emergencia....3-10
Interruptor de paro del motor .............3-9
Interruptor de ráfagas.........................3-9
Interruptor principal/Bloqueo de
dirección .........................................3-2
Interruptores del manillar ...................3-9
Conmutador de la luz de cruce/
carretera .........................................3-9
Interruptor de arranque...................3-9
Interruptor de intermitencia ............3-9
Interruptor de la bocina ..................3-9Interruptor de luces de
emergencia ...................................3-10
Interruptor de paro del motor..........3-9
Interruptor de ráfagas .....................3-9
J
Juego de herramientas ......................6-1
Juego de la cadena de transmisión....6-23
Juego libre de la maneta de
embrague, ajuste ..........................6-20
Juego libre del cable del acelerador,
ajuste ............................................6-16
L
Líquido de freno ...............................6-22
Cambio .........................................6-23
Comprobación ..............................6-22
Líquido refrigerante ..........................6-12
Lista de comprobaciones previas ......4-2
Luz de aviso de avería del motor.......3-4
Luz de aviso de la temperatura del
líquido refrigerante ..........................3-4
Luz indicadora de intermitencia .........3-3
Luz indicadora de punto muerto ........3-4
Luz indicadora del sistema
inmovilizador ...................................3-4
LL
Llaves .................................................3-1
M
Mandos e instrumentos......................2-3
Funciones .......................................3-1
Maneta de embrague .......................3-10Maneta de freno ...............................3-11
Manetas de freno y embrague,
comprobación y engrase ..............6-26
Mantenimiento periódico y pequeñas
reparaciones ...................................6-1
Modos cuentakilómetros parcial y
tacómetro ........................................3-6
Motor, arranque ..................................5-1
N
Neumáticos ......................................6-16
Información relativa a los
neumáticos ...................................6-18
Presión de aire de los
neumáticos ...................................6-16
Revisión de los neumáticos ..........6-18
Número de identificación de la llave....9-1
Número de identificación del
vehículo...........................................9-1
Números de identificación..................9-1
P
Pastillas de freno delantero y trasero,
comprobación ...............................6-21
Pedal de cambio ..............................3-10
Pedal de freno ..................................3-11
Engrase .......................................6-27
Puño del acelerador y cable,
comprobación y engrase ..............6-26
R
Ralentí del motor, comprobación .....6-15
Reloj ...................................................3-7
XT660Z 07-10 SPA 18-03-2008 16:16 Pagina 2

1
2
3
4
5
6
7
8
9
10

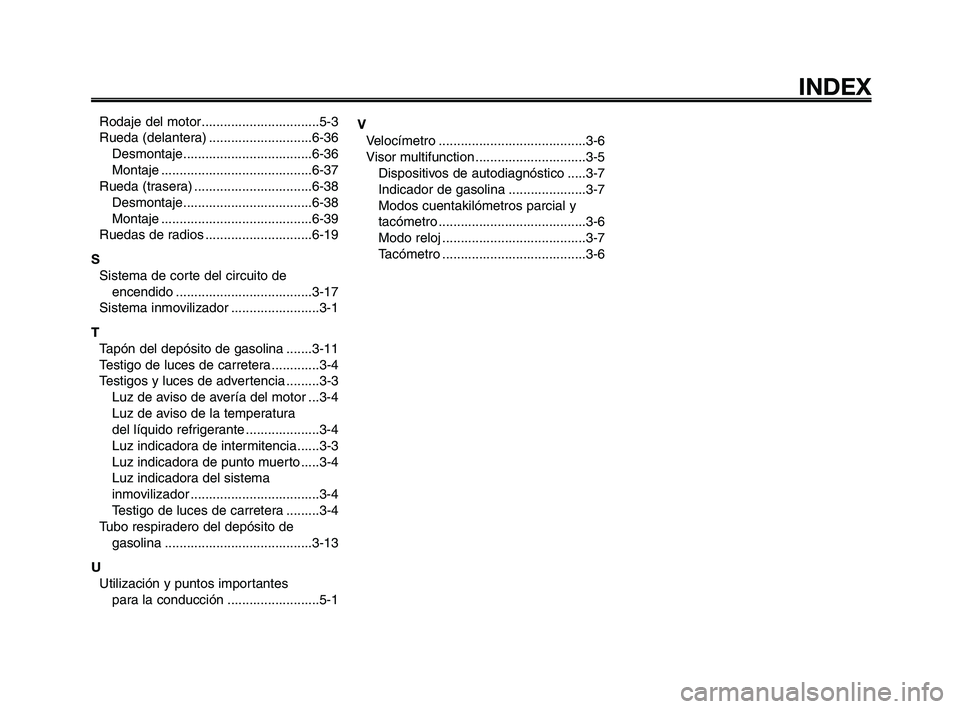

INDEX
Rodaje del motor................................5-3
Rueda (delantera) ............................6-36
Desmontaje...................................6-36
Montaje .........................................6-37
Rueda (trasera) ................................6-38
Desmontaje...................................6-38
Montaje .........................................6-39
Ruedas de radios .............................6-19
S
Sistema de corte del circuito de
encendido .....................................3-17
Sistema inmovilizador ........................3-1
T
Tapón del depósito de gasolina .......3-11
Testigo de luces de carretera .............3-4
Testigos y luces de advertencia .........3-3
Luz de aviso de avería del motor ...3-4
Luz de aviso de la temperatura
del líquido refrigerante ....................3-4
Luz indicadora de intermitencia......3-3
Luz indicadora de punto muerto .....3-4
Luz indicadora del sistema
inmovilizador ...................................3-4
Testigo de luces de carretera .........3-4
Tubo respiradero del depósito de
gasolina ........................................3-13
U
Utilización y puntos importantes
para la conducción .........................5-1V
Velocímetro ........................................3-6
Visor multifunction ..............................3-5
Dispositivos de autodiagnóstico .....3-7
Indicador de gasolina .....................3-7
Modos cuentakilómetros parcial y
tacómetro ........................................3-6
Modo reloj .......................................3-7
Tacómetro .......................................3-6
XT660Z 07-10 SPA 18-03-2008 16:16 Pagina 3

1
2
3
4
5
6
7
8
9
10
MY03 07-10 ING 5-10-2005 17:09 Pagina 4
