2008 YAMAHA XT660Z Instructieboekje (in Dutch)

1
2
3
4
5
6
7
8
9
10
SPECIFICATIES
8-2
Type versnellingbak:Constant mesh, 5 versnellingen
Bediening: Bediening met linkervoet
Overbrengingsverhoudingen: 1
e:30/12 (2,500)
2
e: 26/16 (1,625)
3
e: 23/20 (1,150)
4
e: 20/22 (0,909)
5
e: 20/26 (0,769)
Chassis:
Type frame:
Diamantvormige buizenstructuur
Spoorhoek: 28°
Naspoor: 113,0 mm (4,44 in)
Voorband:
Type:Binnenbanden
Maat: 90/90-21M/C 54S,
90/90-21M/C 54T
Fabrikant/model: METZELER/TOURANCE FRONT
MICHELIN/SIRAC
Achterband:
Type:Binnenbanden Maat:
130/80-17M/C 65S,
130/80-17M/C 65T
Fabrikant/model: METZELER/TOURANCE
MICHELIN/SIRAC A
Belading:
Maximale belasting:190 kg (419 lb)(Totaal gewicht van motorrijder,
passagier, bagage en accessoires)
Bandenspanning
(gemeten aan koude banden):
Gewichtsverdeling: 0–90 kg (0-198 lb)
Voor: 210 kPa (30 psi) (2,1 kgf/cm
2)
Achter: 230 kPa (33 psi) (2,3 kgf/cm
2)
Gewichtsverdeling: 90-190 kg (198-419 lb)
Voor:
230 kPa (33 psi) (2,3 kgf/cm
2)
Achter: 250 kPa (36 psi) (2,5 kgf/cm
2)
Terreinrijden:
Voor: 200 kPa (29 psi) (2,0 kgf/cm
2)
Achter: 200 kPa (29 psi) (2,0 kgf/cm
2)
Rijden aan hoge snelheid: Voor:
210 kPa (30 psi) (2,1 kgf/cm
2) Achter:
230 kPa (33 psi) (2,3 kgf/cm
2)
Voorwiel:
Type wiel:Spaakwielen
Velgmaat: 21 x 1,85
Achterwiel:
Type wiel:Spaakwielen
Velgmaat: 17M/C x MT2,75
Voorrem:
Type:Dubbele schijfrem
Bediening: Bediening met rechterhand
Aanbevolen remvloeistof: DOT 4
Achterrem:
Type:Enkele schijfrem
Bediening: Bediening met rechtervoet
Aanbevolen remvloeistof: DOT 4
Voorwielophanging:
Type:Telescoopvork
Veer/schokdempertype: Schroefveer/oliedemper
Veerweg: 210,0 mm (8,26 in)

XT660Z 07-10 NL 7-04-2008 15:04 Pagina 7

SPECIFICATIES
8-3
1
2
3
4
5
6
7
8
9
10
Achterwielophanging:Type: Achterbrug (monocross)
Veer/schokdempertype: Schroefveer/gas-olie gedempt, veer-
voorbelasting instelbar
Veerweg: 200,0 mm (7,87 in)
Elektrische installatie:
Ontstekingssysteem:
Transistorontsteking (digitaal)
Wisselstroomdynamo met permanente
magneten
Accu:
Model:GT9B-4
Voltage, capaciteit: 12 V, 8 Ah
Koplamp:
Type gloeilamp:Halogeenlamp
Gloeilampen voltage, wattage x
aantal:
Koplamp:12 V, 55 W x 2
Parkeerlicht: 12 V, 5 W x 2
Achterlicht/remlicht unit: LED
Voorste richtingaanwijzer: 12 V, 10 W x 2
Achterste richtingaanwijzer: 12 V, 10 W x 2 Meter lighting:
LED (Achterlicht)
Controlelampje vrijstand: LED
Controlelampje richtingaanwijzers: LED
Controlelampje grootlicht: LED
Waarschuwingslampje koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring: LED
Controlelampje startblokkering: LED
Zekeringen:
Hoofdzekering:
30 A
Koplampzekering: 20 A
Zekering signaleringssysteem: 10 A
Zekering ontstekingssysteem: 10 A
Zekering parkeerlichtcircuit: 10 A
Zekering radiatorkoelvin: 7,5 A
Zekering elektronisch gestuurde
brandstofinspuiting:
10 A
Backup-zekering (voor kilometerteller, klok en startblokkering):
10 A

XT660Z 07-10 NL 7-04-2008 15:04 Pagina 8

1
2
3
4
5
6
7
8
9
10
GEBRUIKERSINFORMATIE
9-1
DAU26351
Identificatienummers
Noteer het sleutelnummer, het voer-
tuigidentificatienummer en de model-
informatiesticker in onderstaande
ruimtes. Deze nummers heeft u nodig
om reserveonderdelen bij een Yamaha
dealer te bestellen of wanneer uw ma-
chine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:å
ç
DAU26381
Sleutelnummer
1. Sleutelnummer
2. Codeersleutel (met een rood bovendeel)
3. Standaardsleutels (met een zwart bovendeel)
Het sleutelnummer is ingeslagen op
het sleutelplaatje. Noteer dit nummer
in het daartoe bestemde vakje en ge-
bruik dit als referentie bij het bestellen
van een nieuwe sleutel.

DAU26400
Voertuigidentificatienummer
1. Voertuigidentificatienummer
Het voertuigidentificatienummer is in-
geslagen op de balhoofdbuis. Noteer
dit nummer in het daartoe bestemde
vakje.
OPMERKING:
Het voertuigidentificatienummer is be-
doeld voor identificatie van uw motor-
fiets en kan worden gebruikt om uw
motor in uw land aan te melden voor
kentekenregistratie.

1

XT660Z 07-10 NL 7-04-2008 15:04 Pagina 1

GEBRUIKERSINFORMATIE
9-2
1
2
3
4
5
6
7
8
9
10

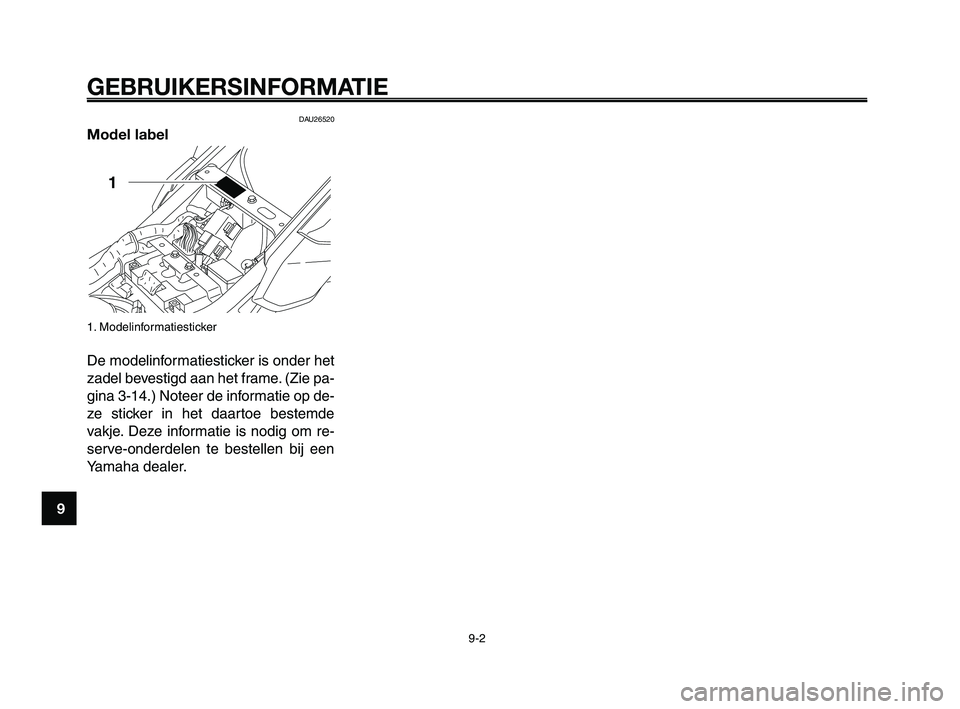

DAU26520
Model label
1. Modelinformatiesticker
De modelinformatiesticker is onder het
zadel bevestigd aan het frame. (Zie pa-
gina 3-14.) Noteer de informatie op de-
ze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om re-
serve-onderdelen te bestellen bij een
Yamaha dealer.

XT660Z 07-10 NL 7-04-2008 15:04 Pagina 2

1
2
3
4
5
6
7
8
9
10
INDEX
AAandrijfketting ..................................6-23 Controleren op spanning ..............6-23
Doorbuiging aandrijfketting
bijstellen ........................................6-23
Reinigen en smeren .....................6-25
Accu .................................................6-30 Om bij de accu te komen..............6-30
Om de accu op te bergen .............6-31
Om de accu op te laden ...............6-30
Achterbrugscharnierpunten, smeren ..........................................6-28
Achterlicht/remlicht unit ....................6-34
Achterwiel.........................................6-38 Aanbrengen ..................................6-39
Verwijderen ...................................6-38
Afstellen van de schokdemperunit .....3-16
Alarmverlichting, schakelaar ............3-10
Antidiefstal-alarmsysteem (optie).......3-8
B Banden .............................................6-16 Bandeninformatie..........................6-18
Bandspanning ...............................6-16
Inspectie van banden ...................6-18
Bedieningen en instrumenten ............2-3
Beschrijving ........................................2-1 Aanzicht linkerzijde .........................2-1
Aanzicht rechterzijde ......................2-2
Bedieningen en instrumenten .........2-3
Boordgereedschapsset ......................6-1
Bougie, controleren ............................6-8 Brandstof ..........................................3-12
Brandstofniveaumeter ........................3-7
Brandstofverbruik, tips voor een
zuinig ..............................................5-3
C Claxonschakelaar ...............................3-9
Contactslot/stuurslot...........................3-2
Controle- en waarschuwingslampjes ...3-4
Controlelampje grootlicht ................3-4
Controlelampje richtingaanwijzers ..3-3
Controlelampje startblokkering .......3-4
Vrijstandcontrolelampje ..................3-4
Waarschuwingslampje
koelvloeistoftemperatuur .................3-4
Waarschuwingslampje motorstoring ...3-4
Controleren en smeren van gasgreep en gaskabel ...................6-26
Controleren en smeren van kabels ..6-25
Controleren en smeren van rem- en koppelingshendels ........................6-26
Controleren en smeren van zijstandaard ..................................6-27
Controleren van stationair toerental .6-15
Controleren van voor- en achterremblokken .........................6-21
Controleren van wiellagers...............6-29
Controles voor het starten .................4-1 Controlelijst voor gebruik ................4-2
D Dimlichtschakelaar .............................3-9 F
Functies van instrumenten en bedieningen ....................................3-1
G Gasgreep en gaskabel, controleren en smeren..................6-26
Gaskabel, controleren van de vrije slag ...............................................6-16
Gebruik en belangrijke rij-informatie ....5-1
Gebruikersinformatie ..........................9-1
Gloeilamp in richtingaanwijzer vervangen .....................................6-34
Gloeilamp van de kentekenverlichting vervangen .....................................6-35
Grootlicht, controlelampje ..................3-4
I Identificatienummers ..........................9-1
Inrijperiode .........................................5-3
Instrumenten ......................................2-3
K Kabels, controleren en smeren ........6-25
Kentekenverlichting, vervangen gloeilamp ......................................6-35
Klepspeling.......................................6-16
Klokweergave .....................................3-7
Koelvloeistof .....................................6-12
Koelvloeistoftemperatuur, waarschuwingslampje.....................3-4
Koplampgloeilamp vervangen ..........6-33
Koppelingshendel .............................3-10

XT660Z 07-10 NL 7-04-2008 15:04 Pagina 1

INDEX
1
2
3
4
5
6
7
8
9
10
Koppelingshendel, vrije slag afstellen ........................................6-20
L Leutels................................................3-1
Lichtsignaalschakelaar .......................3-9
Luchtfilterelement en aftapslang, vervangen en reinigen ..................6-14
M Modelinformatiesticker .......................9-2
Motor, starten .....................................5-1
Motorolie en oliefilterelement .............6-9
Motorstoring, waarschuwingslampje ....3-4
Multifunctioneel display ......................3-5 Brandstofniveaumeter .....................3-7
Klokweergave .................................3-7
Ritteller- en toerentellerweergaven .....3-6
Toerenteller .....................................3-6
Zelfdiagnosesystemen ....................3-7
N Noodstopschakelaar ..........................3-9
O Oliefilterelement ...............................6-10
Ondersteunen van de motorfiets......6-36
P Parkeerlichtgloeilamp, vervangen ....6-34
Parkeren .............................................5-4
Periodiek onderhoud en kleinere reparaties ........................................6-1 Periodiek smeer- en
onderhoudsschema ........................6-2
Problemen oplossen ........................6-39 Oververhitte motor ........................6-41
Storingzoekschema's ....................6-40
R Rem- en koppelingshendels, controleren en smeren..................6-26
Remblokken, controleren .................6-21
Remhendel .......................................3-11
Rempedaal .......................................3-11 Smeren .........................................6-27
Remvloeistof ....................................6-22 Controleren van niveau.................6-22
Verversen ......................................6-23
Richtingaanwijzer, vervangen gloeilamp ......................................6-34
Richtingaanwijzerschakelaar ..............3-9
Richtingaanwijzers, controlelampje ....3-3
Ritteller- en toerentellerweergaven ....3-6
S Schakelaar alarmverlichting .............3-10
Schakelen ..........................................5-2
Schakelpedaal ..................................3-10
Schokdemperunit, afstellen..............3-16
Sleutelnummer ...................................9-1
Smeren van de aandrijfketting .........6-25
Smeren van de achterbrugscharnierpunten...........6-28 Smeren van de
achterwielophanging ......................6-27
Smeren van gasgreep en gaskabel ....6-26
Smeren van het rempedaal..............6-27
Smeren van kabels ..........................6-25
Smeren van rem- en
koppelingshendels ........................6-26
Smeren van zijstandaard .................6-27
Spaakwielen .....................................6-19
Spanning aandrijfketting...................6-23
Specificaties .......................................8-1
Stalling ...............................................7-3
Startblokkeersysteem.........................3-1
Startblokkering, controlelampje..........3-4
Starten van de motor .........................5-1
Startknop............................................3-9
Startspersysteem .............................3-17
Stationair toerental ...........................6-15
Storingzoekschema's .......................6-40
Stroomlijn- en framepanelen, verwijderen en aanbrengen ............6-6
Stuurschakelaars ...............................3-9 Claxonschakelaar ...........................3-9
Dimlichtschakelaar ..........................3-9
Lichtsignaalschakelaar ...................3-9
Noodstopschakelaar .......................3-9
Richtingaanwijzerschakelaar ..........3-9
Schakelaar alarmverlichting..........3-10
Startknop ........................................3-9
Stuurslot .............................................3-2
Stuursysteem, controleren ...............6-29

XT660Z 07-10 NL 7-04-2008 15:04 Pagina 2

1
2
3
4
5
6
7
8
9
10
INDEX
TTankbeluchtingsslang .......................3-13
Tankdop............................................3-11
U Uitlaatkatalysator..............................3-13
V Veiligheidsinformatie ..........................1-1
Vervangen van het luchtfilterelement en reinigen van de aftapslang ......6-14
Verzorging en stalling van de motorfiets ........................................7-1
Voertuigidentificatienummer ...............9-1
Voor- en achterremblokken controleren ....................................6-21
Voorvork ...........................................3-15 Afstellen ........................................3-15
Controleren ...................................6-28
Voorwiel ............................................6-36 Aanbrengen ..................................6-37
Verwijderen ...................................6-36
Vrije slag gaskabel, afstellen ...........6-16
Vrijstandcontrolelampje ......................3-4 W
Waarschuwingslampje koelvloeistoftemperatuur .................3-4
Waarschuwingslampje motorstoring ..3-4
Wiel (achter) .....................................6-38
Wiel (voor) ........................................6-36
Wiellagers controleren .....................6-29
Z Zadel ................................................3-14
Zekeringen, vervangen ....................6-31
Zelfdiagnosesystemen .......................3-7
Zijstandaard .....................................3-17 Controleren en smeren .................6-27

XT660Z 07-10 NL 7-04-2008 15:04 Pagina 3

1
2
3
4
5
6
7
8
9
10

MY03 07-10 ING 5-10-2005 17:09 Pagina 4
