COMMANDES ET INSTRUMENTS
3-11
3
FAU13211
Carburant S’assurer que le niveau de carburant est
suffisant. Remplir le réservoir de carburant
jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880


Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.


Éviter d’en renverser sur le moteurchaud.
ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-ces en plastique.
FAU13390
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 ou plus. Si un cognement ou
un cliquetis survient, changer de marque
d’essence. L’essence sans plomb prolonge
la durée de service des bougies et réduit les
frais d’entretien.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
Carburant recommandé:
ESSENCE SUPER SANS PLOMB
EXCLUSIVEMENT
Capacité du réservoir de carburant :
15.0 L (3.96 US gal) (3.30 Imp.gal)
Quantité de carburant au moment où
le témoin d’alerte du niveau de car-
burant s’allume :
5.0 L (1.32 US gal) (1.10 Imp.gal)
U5VKF1F0.book Page 11 Thursday, July 20, 2006 9:40 AM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
ATTENTION:
FCA11040
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
FAU16671
Passage des vitesses La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.:Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-rement.
ATTENTION:
FCA10260


Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.


Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage enforce des vitesses.
1. Sélecteur
2. Point mort
U5VKF1F0.book Page 2 Thursday, July 20, 2006 9:40 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
FAU21381
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21640
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
1. Jeu de câble des gaz
Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
XT660R 200 kPa (29 psi) (2.00
kgf/cm²)
XT660X 210 kPa (30 psi) (2.10
kgf/cm²)
Arrière :
XT660R 200 kPa (29 psi) (2.00
kgf/cm²)
XT660X 210 kPa (30 psi) (2.10
kgf/cm²)
90–186 kg (198–410 lb) :
Avant :
XT660R 200 kPa (29 psi) (2.00
kgf/cm²)
XT660X 220 kPa (32 psi) (2.20
kgf/cm²)
Arrière :
XT660R 225 kPa (33 psi) (2.25
kgf/cm²)
XT660X 230 kPa (33 psi) (2.30
kgf/cm²)
Conduite hors-route:
Avant :
XT660R 200 kPa (29 psi) (2.00
kgf/cm²)
Arrière :
XT660R 200 kPa (29 psi) (2.00
kgf/cm²)
Charge* maximale :
186 kg (410 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
U5VKF1F0.book Page 19 Thursday, July 20, 2006 9:40 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
AVERTISSEMENT
FWA10570


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité de la
moto et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.


La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par unepièce de bonne qualité.
FAU21940
Roues à rayons Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées, et il faut
contrôler le serrage des rayons. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques. Pneu avant :
Taille :
XT660R 90/90-21M/C 54S,
90/90-21M/C 54T
XT660X 120/70R17 M/C 58H,
120/70ZR17 M/C 58W,
120/70ZR17 M/C 58W
Fabricant/modèle :
XT660R METZELER/TOURANCE
FRONT,
MICHELIN/SIRAC
XT660X PIRELLI/DRAGON,
METZELER/SPORTEC M1,
MICHELIN/RADIAL PILOT
SPORT
Pneu arrière :
Taille :
XT660R 130/80-17M/C 65S,
130/80-17M/C 65T
XT660X 160/60R17 M/C 69H,
160/60ZR17 M/C 69W,
160/60ZR17 M/C 69W
Fabricant/modèle :
XT660R METZELER/TOU-
RANCE,
MICHELIN/SIRAC
XT660X PIRELLI/DRAGON,
METZELER/SPORTEC M1,
MICHELIN/RADIAL PILOT
SPORT
U5VKF1F0.book Page 21 Thursday, July 20, 2006 9:40 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-34
6
AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
4. Monter une ampoule neuve et la fixer
à l’aide du porte-ampoule.ATTENTION:
FCA10660
Ne jamais toucher le verre d’une am-
poule de phare afin de ne pas laisser de
résidus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusementtoute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
5. Reposer la protection de l’ampoule,
puis connecter la fiche rapide.
6. Remonter simultanément le carénage
et l’optique de phare.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU24281
Remplacement d’une ampoule
de clignotant ou de feu ar-
rière/stop 1. Déposer la lentille après avoir retiré les
vis.
1. Porte-ampoule du phare
2. Ampoule de phare
1. Ne pas toucher le verre de l’ampoule.
1. Vis
1. Vis
U5VKF1F0.book Page 34 Thursday, July 20, 2006 9:40 AM

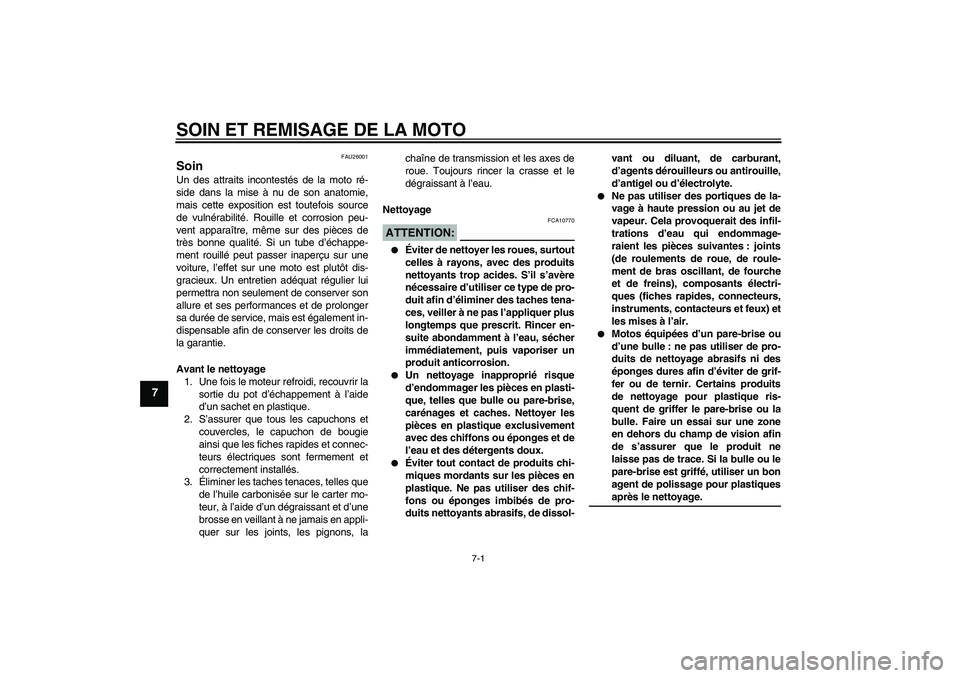

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU26001
Soin Un des attraits incontestés de la moto ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur une moto est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et ses performances et de prolonger
sa durée de service, mais est également in-
dispensable afin de conserver les droits de
la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les capuchons et
couvercles, le capuchon de bougie
ainsi que les fiches rapides et connec-
teurs électriques sont fermement et
correctement installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, lachaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION:
FCA10770


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de dissol-vant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise ou
d’une bulle : ne pas utiliser de pro-
duits de nettoyage abrasifs ni des
éponges dures afin d’éviter de grif-
fer ou de ternir. Certains produits
de nettoyage pour plastique ris-
quent de griffer le pare-brise ou la
bulle. Faire un essai sur une zone
en dehors du champ de vision afin
de s’assurer que le produit ne
laisse pas de trace. Si la bulle ou le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiquesaprès le nettoyage.
U5VKF1F0.book Page 1 Thursday, July 20, 2006 9:40 AM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
XT660R 2240 mm (88.2 in)
XT660X 2175 mm (85.6 in)
Largeur hors tout:
XT660R 845 mm (33.3 in)
XT660X 860 mm (33.9 in)
Hauteur hors tout:
XT660R 1230 mm (48.4 in)
XT660X 1170 mm (46.1 in)
Hauteur de la selle:
XT660R 865 mm (34.1 in)
XT660X 875 mm (34.4 in)
Empattement:
XT660R 1505 mm (59.3 in)
XT660X 1490 mm (58.7 in)
Garde au sol:
XT660R 210 mm (8.27 in)
XT660X 205 mm (8.07 in)
Rayon de braquage minimum:
2400 mm (94.5 in)Poids:Avec huile et carburant:
XT660R 181.0 kg (399 lb)
XT660X 186.0 kg (410 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
660.0 cm³Alésage × course:
100.0 × 84.0 mm (3.94 × 3.31 in)
Taux de compression:
10.00 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter sec
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
2.60 L (2.75 US qt) (2.29 Imp.qt)
Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.00 L (1.06 US qt) (0.88 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Quantité de la réserve:
5.0 L (1.32 US gal) (1.10 Imp.gal)Injecteur de carburant:Fabricant:
DENSO
Modèle/quantité:
297500-0390Bougie(s):Fabricant/modèle:
NGK/CR7E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
75/36 (2.083)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5VKF1F0.book Page 1 Thursday, July 20, 2006 9:40 AM
