2008 YAMAHA XMAX 125 Instructieboekje (in Dutch)

DAU16780

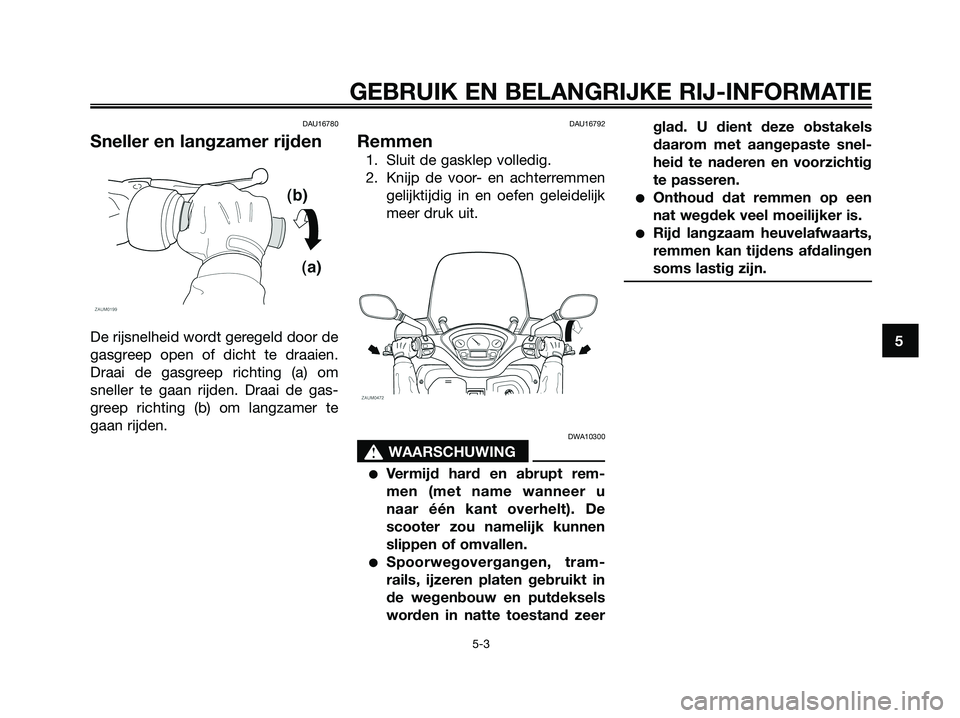

Sneller en langzamer rijden
De rijsnelheid wordt geregeld door de
gasgreep open of dicht te draaien.
Draai de gasgreep richting (a) om
sneller te gaan rijden. Draai de gas-
greep richting (b) om langzamer te
gaan rijden.
DAU16792
Remmen
1. Sluit de gasklep volledig.
2. Knijp de voor- en achterremmen
gelijktijdig in en oefen geleidelijk
meer druk uit.
DWA10300
s s
WAARSCHUWING
●Vermijd hard en abrupt rem-
men (met name wanneer u
naar één kant overhelt). De
scooter zou namelijk kunnen
slippen of omvallen.
●Spoorwegovergangen, tram-
rails, ijzeren platen gebruikt in
de wegenbouw en putdeksels
worden in natte toestand zeerglad. U dient deze obstakels
daarom met aangepaste snel-
heid te naderen en voorzichtig
te passeren.
●Onthoud dat remmen op een
nat wegdek veel moeilijker is.
●Rijd langzaam heuvelafwaarts,
remmen kan tijdens afdalingen
soms lastig zijn.
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
1B9-F819D-D2.qxd 13/11/07 12:42 Página 41

DAU16820

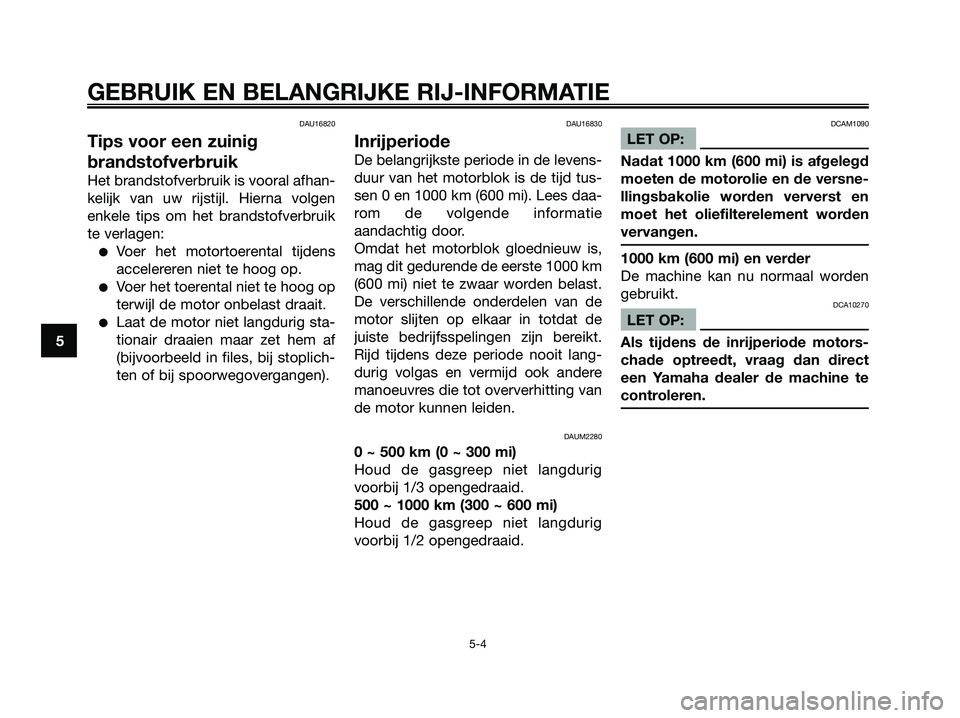

Tips voor een zuinig
brandstofverbruik
Het brandstofverbruik is vooral afhan-
kelijk van uw rijstijl. Hierna volgen
enkele tips om het brandstofverbruik
te verlagen:
●Voer het motortoerental tijdens
accelereren niet te hoog op.
●Voer het toerental niet te hoog op
terwijl de motor onbelast draait.
●Laat de motor niet langdurig sta-
tionair draaien maar zet hem af
(bijvoorbeeld in files, bij stoplich-
ten of bij spoorwegovergangen).
DAU16830
Inrijperiode
De belangrijkste periode in de levens-
duur van het motorblok is de tijd tus-
sen 0 en 1000 km (600 mi). Lees daa-
rom de volgende informatie
aandachtig door.
Omdat het motorblok gloednieuw is,
mag dit gedurende de eerste 1000 km
(600 mi) niet te zwaar worden belast.
De verschillende onderdelen van de
motor slijten op elkaar in totdat de
juiste bedrijfsspelingen zijn bereikt.
Rijd tijdens deze periode nooit lang-
durig volgas en vermijd ook andere
manoeuvres die tot oververhitting van
de motor kunnen leiden.
DAUM2280
0 ~ 500 km (0 ~ 300 mi)
Houd de gasgreep niet langdurig
voorbij 1/3 opengedraaid.
500 ~ 1000 km (300 ~ 600 mi)
Houd de gasgreep niet langdurig
voorbij 1/2 opengedraaid.
DCAM1090
LET OP:
Nadat 1000 km (600 mi) is afgelegd
moeten de motorolie en de versne-
llingsbakolie worden ververst en
moet het oliefilterelement worden
vervangen.
1000 km (600 mi) en verder
De machine kan nu normaal worden
gebruikt.
DCA10270
LET OP:
Als tijdens de inrijperiode motors-
chade optreedt, vraag dan direct
een Yamaha dealer de machine te
controleren.
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
1B9-F819D-D2.qxd 13/11/07 12:42 Página 42

DAU17212

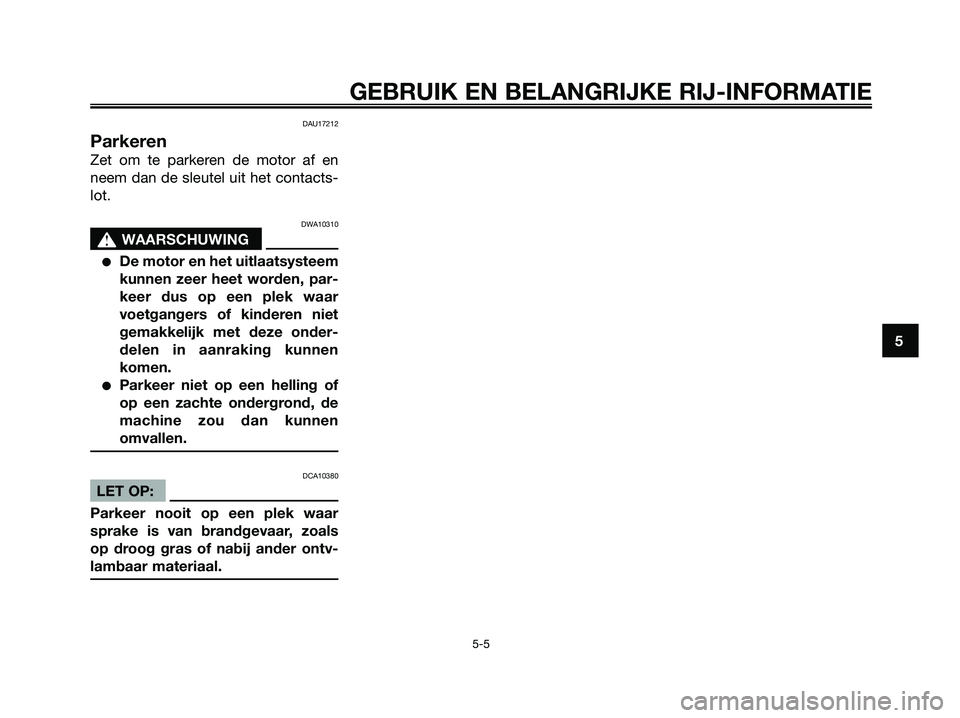

Parkeren
Zet om te parkeren de motor af en
neem dan de sleutel uit het contacts-
lot.
DWA10310
s s
WAARSCHUWING
●De motor en het uitlaatsysteem
kunnen zeer heet worden, par-
keer dus op een plek waar
voetgangers of kinderen niet
gemakkelijk met deze onder-
delen in aanraking kunnen
komen.
●Parkeer niet op een helling of
op een zachte ondergrond, de
machine zou dan kunnen
omvallen.
DCA10380
LET OP:
Parkeer nooit op een plek waar
sprake is van brandgevaar, zoals
op droog gras of nabij ander ontv-
lambaar materiaal.
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-5
5
1B9-F819D-D2.qxd 13/11/07 12:42 Página 43

DAU17280

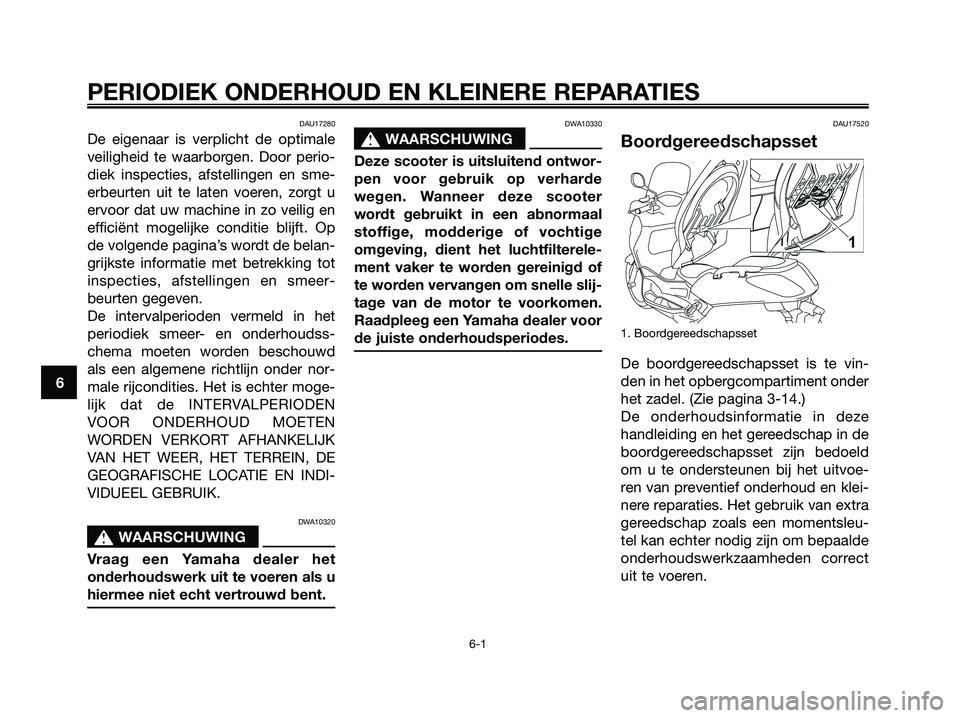

De eigenaar is verplicht de optimale
veiligheid te waarborgen. Door perio-
diek inspecties, afstellingen en sme-
erbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en
efficiënt mogelijke conditie blijft. Op
de volgende pagina’s wordt de belan-
grijkste informatie met betrekking tot
inspecties, afstellingen en smeer-
beurten gegeven.
De intervalperioden vermeld in het
periodiek smeer- en onderhoudss-
chema moeten worden beschouwd
als een algemene richtlijn onder nor-
male rijcondities. Het is echter moge-
lijk dat de INTERVALPERIODEN
VOOR ONDERHOUD MOETEN
WORDEN VERKORT AFHANKELIJK
VAN HET WEER, HET TERREIN, DE
GEOGRAFISCHE LOCATIE EN INDI-
VIDUEEL GEBRUIK.
DWA10320
s s
WAARSCHUWING
Vraag een Yamaha dealer het
onderhoudswerk uit te voeren als u
hiermee niet echt vertrouwd bent.
DWA10330
s s
WAARSCHUWING
Deze scooter is uitsluitend ontwor-
pen voor gebruik op verharde
wegen. Wanneer deze scooter
wordt gebruikt in een abnormaal
stoffige, modderige of vochtige
omgeving, dient het luchtfilterele-
ment vaker te worden gereinigd of
te worden vervangen om snelle slij-
tage van de motor te voorkomen.
Raadpleeg een Yamaha dealer voor
de juiste onderhoudsperiodes.
DAU17520
Boordgereedschapsset
1. Boordgereedschapsset
De boordgereedschapsset is te vin-
den in het opbergcompartiment onder
het zadel. (Zie pagina 3-14.)
De onderhoudsinformatie in deze
handleiding en het gereedschap in de
boordgereedschapsset zijn bedoeld
om u te ondersteunen bij het uitvoe-
ren van preventief onderhoud en klei-
nere reparaties. Het gebruik van extra
gereedschap zoals een momentsleu-
tel kan echter nodig zijn om bepaalde
onderhoudswerkzaamheden correct
uit te voeren.
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-1
6
1B9-F819D-D2.qxd 13/11/07 12:42 Página 44

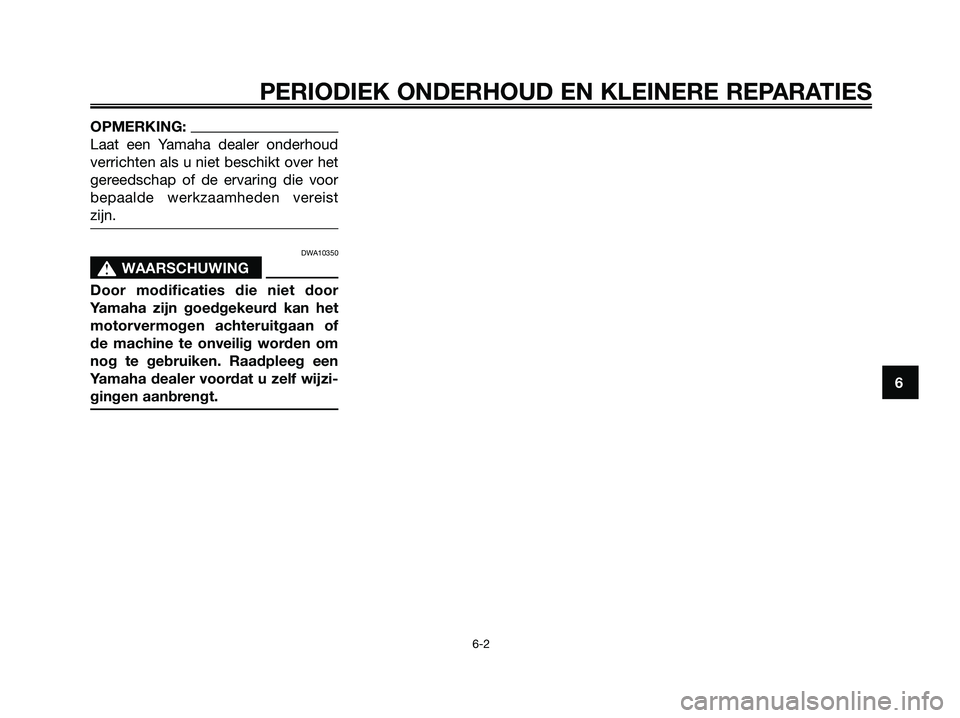

OPMERKING:
Laat een Yamaha dealer onderhoud
verrichten als u niet beschikt over het
gereedschap of de ervaring die voor
bepaalde werkzaamheden vereist
zijn.
DWA10350
s s
WAARSCHUWING
Door modificaties die niet door
Yamaha zijn goedgekeurd kan het
motorvermogen achteruitgaan of
de machine te onveilig worden om
nog te gebruiken. Raadpleeg een
Yamaha dealer voordat u zelf wijzi-
gingen aanbrengt.
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-2
6
1B9-F819D-D2.qxd 13/11/07 12:42 Página 45

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-3
6
DAU17715

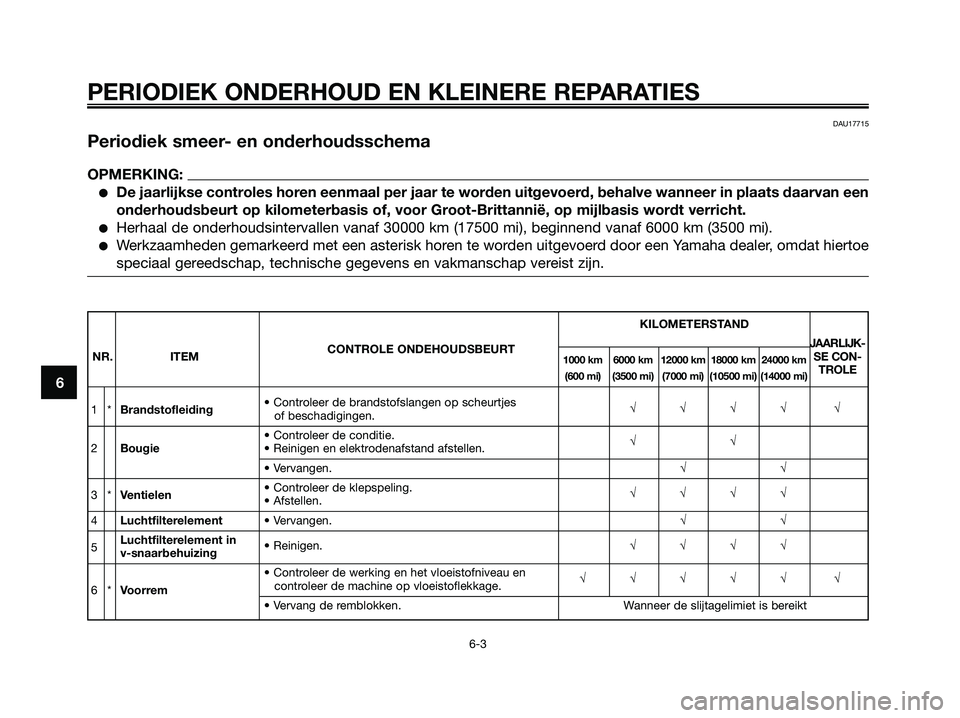

Periodiek smeer- en onderhoudsschema
OPMERKING:
●De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een
onderhoudsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.
●Herhaal de onderhoudsintervallen vanaf 30000 km (17500 mi), beginnend vanaf 6000 km (3500 mi).
●Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe
speciaal gereedschap, technische gegevens en vakmanschap vereist zijn.
KILOMETERSTAND
CONTROLE ONDEHOUDSBEURTJAARLIJK-
NR. ITEM
1000 km 6000 km 12000 km 18000 km 24000 kmSE CON-
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)TROLE
1*Brandstofleiding• Controleer de brandstofslangen op scheurtjes
of beschadigingen.√√√√ √
• Controleer de conditie.
2Bougie• Reinigen en elektrodenafstand afstellen.√√
• Vervangen.√√
3*Ventielen• Controleer de klepspeling.
• Afstellen.√√√√
4Luchtfilterelement• Vervangen.√√
5Luchtfilterelement in
v-snaarbehuizing• Reinigen.√√√√
• Controleer de werking en het vloeistofniveau en
6*Voorremcontroleer de machine op vloeistoflekkage.√√√√√ √
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
1B9-F819D-D2.qxd 13/11/07 12:42 Página 46

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-4
6

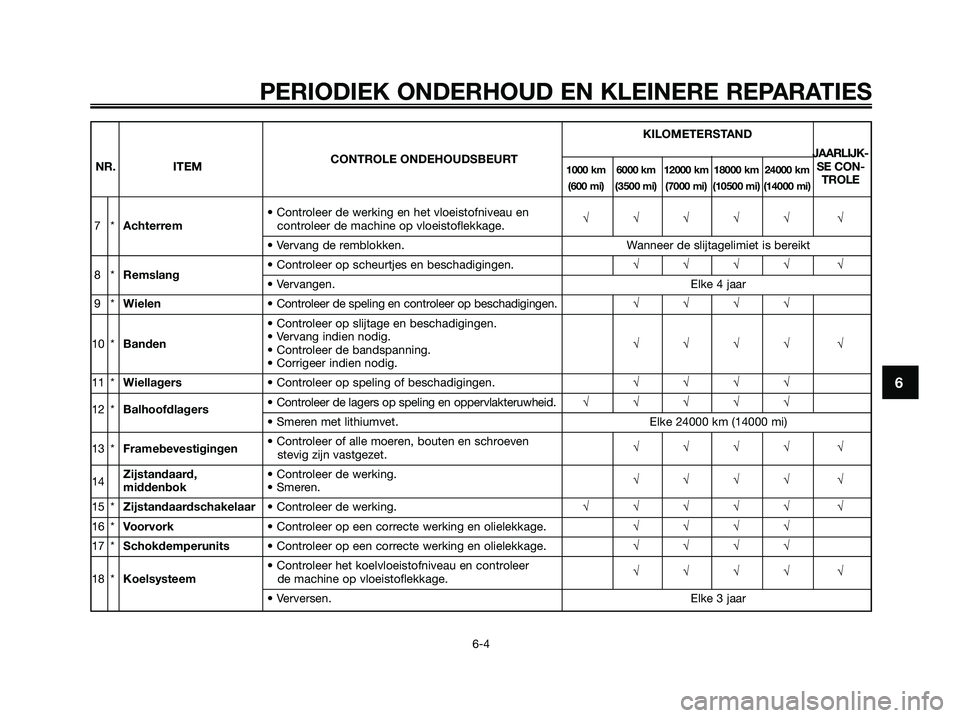

KILOMETERSTAND
CONTROLE ONDEHOUDSBEURTJAARLIJK-
NR. ITEM
1000 km 6000 km 12000 km 18000 km 24000 kmSE CON-
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)TROLE
• Controleer de werking en het vloeistofniveau en
7*Achterremcontroleer de machine op vloeistoflekkage.√√√√√ √
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
8*Remslang• Controleer op scheurtjes en beschadigingen.√√√√ √• Vervangen. Elke 4 jaar
9*Wielen• Controleer de speling en controleer op beschadigingen.√√√√
• Controleer op slijtage en beschadigingen.
10 *Banden• Vervang indien nodig.
√√√√ √
• Controleer de bandspanning.
• Corrigeer indien nodig.
11 *Wiellagers• Controleer op speling of beschadigingen.√√√√
12 *Balhoofdlagers• Controleer de lagers op speling en oppervlakteruwheid.√√√√√• Smeren met lithiumvet. Elke 24000 km (14000 mi)
13 *Framebevestigingen• Controleer of alle moeren, bouten en schroeven
stevig zijn vastgezet.√√√√ √
14Zijstandaard, • Controleer de werking.
middenbok• Smeren.√√√√ √
15 *Zijstandaardschakelaar• Controleer de werking.√√√√√ √
16 *Voorvork• Controleer op een correcte werking en olielekkage.√√√√
17 *Schokdemperunits• Controleer op een correcte werking en olielekkage.√√√√
• Controleer het koelvloeistofniveau en controleer
18 *Koelsysteemde machine op vloeistoflekkage.√√√√ √
• Verversen. Elke 3 jaar
1B9-F819D-D2.qxd 13/11/07 12:42 Página 47

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-5
6

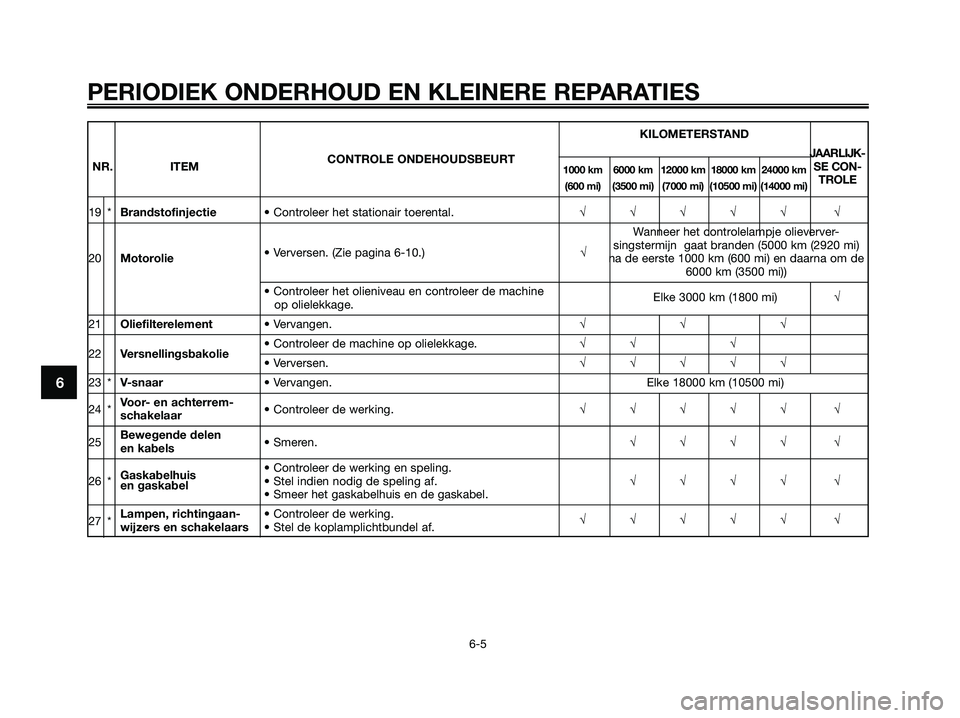

KILOMETERSTAND
CONTROLE ONDEHOUDSBEURTJAARLIJK-
NR. ITEM
1000 km 6000 km 12000 km 18000 km 24000 kmSE CON-
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)TROLE
19 *Brandstofinjectie• Controleer het stationair toerental.√√√√√ √
Wanneer het controlelampje olieverver-
• Verversen. (Zie pagina 6-10.)√singstermijn gaat branden (5000 km (2920 mi)
20Motoroliena de eerste 1000 km (600 mi) en daarna om de
6000 km (3500 mi))
• Controleer het olieniveau en controleer de machine
op olielekkage.Elke 3000 km (1800 mi)√
21Oliefilterelement• Vervangen.√√√
22Versnellingsbakolie• Controleer de machine op olielekkage.√√ √• Verversen.√√√√√
23 *V-snaar• Vervangen. Elke 18000 km (10500 mi)
24 *Voor- en achterrem-
• Controleer de werking.√√√√√ √
schakelaar
25Bewegende delen
• Smeren.√√√√ √
en kabels
Gaskabelhuis• Controleer de werking en speling.
26 * • Stel indien nodig de speling af.√√√√ √
en gaskabel
• Smeer het gaskabelhuis en de gaskabel.
27 *Lampen, richtingaan-• Controleer de werking.
wijzers en schakelaars• Stel de koplamplichtbundel af.√√√√√ √
1B9-F819D-D2.qxd 13/11/07 12:42 Página 48
