COMMANDES ET INSTRUMENTS
3-3
3
Blocage de la direction1. Tourner le guidon à fond vers la gau-
che ou la droite.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.Déblocage de la direction
Introduire la clé dans la serrure du contac-
teur à clé, appuyer sur celle-ci et la tourner
sur “OFF” tout en la maintenant enfoncée.
AVERTISSEMENT
FWA10060
Ne jamais placer la clé de contact sur
“OFF” ou “LOCK” tant que le véhicule
est en mouvement. Les circuits électri-
ques seraient coupés et cela pourrait en-
traîner la perte de contrôle du véhicule et
être la cause d’un accident. Bien veiller à
ce que le véhicule soit à l’arrêt avant de
tourner la clé à la position “OFF” ou“LOCK”.
FAU43460
(stationnement)
La direction est bloquée ; les feux arrière,
l’éclairage de la plaque d’immatriculation et
la veilleuse sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits électri-
ques sont coupés. La clé peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position“”.
ATTENTION:
FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batteriepourrait se décharger.
1. Appuyer.
2. Tourner.
1. Appuyer.
2. Tourner.
U5WMF5F0.book Page 3 Wednesday, December 5, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-4
3
FAU11003
Témoins et témoins d’alerte
FAU11030
Témoin des clignotants“” et“”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11060
Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11080
Témoin de feu de route“”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11120
Témoin d’alerte du niveau d’huile“”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas pen-
dant quelques secondes, faire contrôler le
circuit électrique par un concessionnaire
Yamaha.N.B.:Dans une côte ou lors d’une accélération ou
décélération brusques, le témoin d’alerte
pourrait se mettre à trembloter, même si le
niveau d’huile est correct. Ceci n’indiquedonc pas une panne.
FAU11530
Témoin d’alerte de panne moteur“”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un des circuits électriques contrôlant
le moteur est défectueux. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-cessionnaire Yamaha. (Les explications au
sujet du système embarqué de diagnostic
de pannes se trouvent à la page 3-5.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Si le témoin d’alerte ne s’al-
lume pas pendant quelques secondes, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
FAU38620
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”.
Si le témoin ne s’allume pas pendant quel-
ques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact est tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois
armé.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes. (Les explica-
tions au sujet du système embarqué de dia-
gnostic de pannes se trouvent à la page
3-5.)
1. Témoin des clignotants gauches“”
2. Témoin d’alerte de panne moteur“”
3. Témoin du point mort“”
4. Témoin d’alerte du niveau d’huile“”
5. Témoin de feu de route“”
6. Témoin des clignotants droits“”
7. Témoin de l’immobilisateur antivolU5WMF5F0.book Page 4 Wednesday, December 5, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-5
3
FAU11601
Compteur de vitesse Le compteur de vitesse affiche la vitesse de
conduite.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro.
FAU11872
Compte-tours Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro.ATTENTION:
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 9500 tr/mn et au-delà
FAU43244
Écran multifonction L’écran multifonction affiche les éléments
suivants :

un compteur kilométrique (affichant la
distance totale parcourue)


deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)


un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)


un afficheur du niveau de carburant


une montre


un système embarqué de diagnostic
de pannes
1. Compteur de vitesse
1. Compte-tours
2. Zone rouge du compte-tours
1. Montre
2. Afficheur du niveau de carburant
3. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve
4. Bouton de remise à zéro
5. Bouton de sélection
U5WMF5F0.book Page 5 Wednesday, December 5, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-6
3


une commande de luminosité d’écran,
de compteur de vitesse et de compte-
tours
N.B.:Veiller à tourner la clé à la position “ON”
avant d’utiliser les boutons de sélection et
de remise à zéro, excepté pour le réglage
de la luminosité de l’écran, du compteur devitesse et du compte-tours.
Compteur kilométrique et totalisateurs
Appuyer sur le bouton de sélection pour
modifier l’affichage des compteurs (comp-
teur kilométrique “ODO”, totalisateurs jour-
naliers “TRIP 1” et “TRIP 2”) dans l’ordre
suivant :
ODO → TRIP 1 → TRIP 2 → ODOLorsqu’il reste à peu près 4.5 L (1.19 US
gal) (0.99 Imp.gal) de carburant dans le ré-
servoir, le compteur kilométrique passe
automatiquement en mode d’affichage de la
réserve “TRIP F” et affiche la distance par-
courue à partir de cet instant. Dans ce cas,
l’affichage des compteurs (compteur kilo-
métrique et totalisateurs) se modifie comme
suit à la pression sur le bouton de
sélection :
TRIP F → ODO → TRIP 1 → TRIP 2 →
TRIP F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection, puis appuyer sur le bouton de re-
mise à zéro pendant au moins deux
secondes. Si, une fois le plein de carburant
effectué, la remise à zéro du totalisateur de
la réserve n’est pas effectuée manuelle-
ment, elle s’effectue automatiquement et
l’affichage retourne au mode affiché précé-
demment après que le véhicule a parcouru
une distance d’environ 5 km (3 mi).Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant s’étei-
gnent dans la direction de “E” (vide) au fur
et à mesure que le niveau diminue. Lorsque
l’indicateur d’alerte du niveau de
carburant“” se met à clignoter, refaire le
plein dès que possible.
N.B.:L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. En cas de défaillance du
circuit électrique, le cycle suivant est répété
jusqu’à ce que le problème soit résolu :
Tous les segments de l’afficheur et le
1. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve
1. Indicateur d’alerte du niveau de
carburant“”
2. Afficheur du niveau de carburant
U5WMF5F0.book Page 6 Wednesday, December 5, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-7
3
symbole“” clignotent huit fois, puis s’étei-
gnent pendant environ 3 secondes. Dans
ce cas, il convient de faire vérifier le circuitélectrique par un concessionnaire Yamaha.
Montre
Réglage de la montre1. Tourner la clé de contact sur “ON”.
2. Appuyer à la fois sur le bouton de sé-
lection et le bouton de remise à zéro
pendant au moins deux secondes.
3. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton de remise à zéro.
4. Appuyer sur le bouton de sélection.
L’affichage des minutes se met à cli-
gnoter.5. Régler les minutes en appuyant sur le
bouton de remise à zéro.
6. Appuyer sur le bouton de sélection,
puis le relâcher pour que la montre se
mette en marche.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Si l’un de ces circuits est défectueux, le té-
moin d’alerte de panne moteur s’allume et
l’écran du compteur kilométrique/totalisa-
teur journalier affiche un code d’erreur à
deux chiffres.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes.Lorsque l’un des circuits de l’immobilisateur
est défectueux, le témoin de l’immobilisa-
teur antivol se met à clignoter, puis l’écran
affiche un code d’erreur à deux chiffres.
N.B.:Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol n’est à proximité du
contacteur à clé. Cela signifie entre autres
qu’il convient de pas attacher plus d’une clé
de véhicule protégé par un immobilisateur
au même trousseau de clés. En effet, la pré-
sence d’une autre clé pourrait troubler la
transmission des signaux, et par là empê-cher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
1. Montre
1. Affichage du code d’erreur
U5WMF5F0.book Page 7 Wednesday, December 5, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-8
3
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
ATTENTION:
FCA11790
Quand l’écran multifonction affiche un
code d’erreur, il convient de faire contrô-
ler le véhicule le plus rapidement possi-
ble afin d’éviter tout endommagementdu moteur.

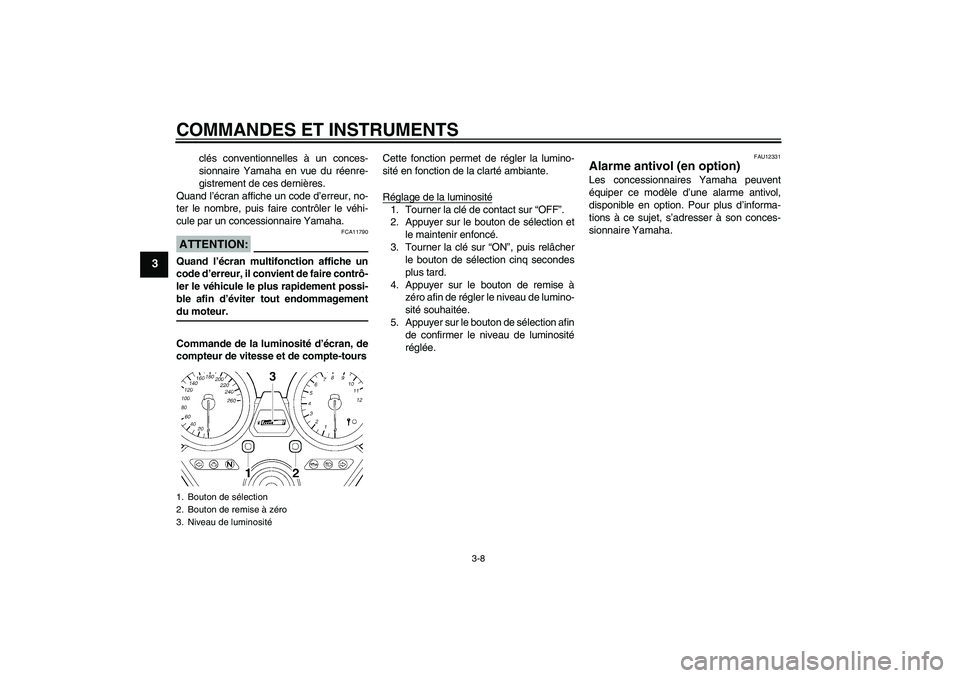

Commande de la luminosité d’écran, de
compteur de vitesse et de compte-toursCette fonction permet de régler la lumino-
sité en fonction de la clarté ambiante.
Réglage de la luminosité
1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le bouton de sélection et
le maintenir enfoncé.
3. Tourner la clé sur “ON”, puis relâcher
le bouton de sélection cinq secondes
plus tard.
4. Appuyer sur le bouton de remise à
zér o a f i n de régler le niveau de lumino-
sité souhaitée.
5. Appuyer sur le bouton de sélection afin
de confirmer le niveau de luminosité
réglée.
FAU12331
Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
1. Bouton de sélection
2. Bouton de remise à zéro
3. Niveau de luminositéU5WMF5F0.book Page 8 Wednesday, December 5, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAU12347
Combinés de contacteurs GaucheDroite
FAU12360
Contacteur d’appel de phare “PASS”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de
croisement“/”
Placer ce contacteur sur“” pour allumer
le feu de route et sur“” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants“/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position“”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position“”. Une fois relâ-
ché, le contacteur retourne à sa positioncentrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur“”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur“/”
Placer ce contacteur sur“” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur“” afin de couper le mo-
teur.
FAU12710
Contacteur du démarreur“”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur.ATTENTION:
FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de miseen marche figurant à la page 5-1.
1. Contacteur d’appel de phare “PA S S”
2. Inverseur feu de route/feu de
croisement“/”
3. Contacteur des clignotants“/”
4. Contacteur d’avertisseur“”
5. Contacteur des feux de détresse“”
1. Coupe-circuit du moteur“/”
2. Contacteur du démarreur“”
U5WMF5F0.book Page 9 Wednesday, December 5, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-10
3
FAU41700
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée à
la position “ON”, et lorsque le bouton du dé-
marreur est actionné. Cela n’indique donc
pas une panne.
FAU12733
Contacteur des feux de détresse“”
Quand la clé de contact est sur “ON”
ou“”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cligno-
tement simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION:
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
FAU12830
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.Le levier d’embrayage est muni d’une mo-
lette de réglage de position. Pour régler la
distance entre le levier d’embrayage et la
poignée du guidon, tourner la molette de ré-
glage tout en éloignant le levier de la poi-
gnée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur
la molette et la flèche sur le levier d’em-
brayage.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-21.)1. Levier d’embrayage
1. Molette de réglage de position du levier
d’embrayage
2. Flèche
U5WMF5F0.book Page 10 Wednesday, December 5, 2007 9:46 AM
