CONSIGNES DE SÉCURITÉ
1-2
1


La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.
Le pilote doit garder les deux mains
sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle de la moto.
Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager.
Ne jamais prendre en charge un
passager qui ne puisse placer fer-
mement ses deux pieds sur les re-
pose-pieds.


Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.


Cette moto a été conçue pour être uti-
lisée sur route uniquement. Ce n’est
pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de limi-
ter les blessures à la tête.


Toujours porter un casque homolo-
gué.


Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.


Porter des bottes, une veste, un panta-
lon et des gants solides pour se proté-
ger des éraflures en cas de chute.


Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande, aux
repose-pieds ou même aux roues, ce
qui risque d’être la cause d’un acci-
dent.


Ne jamais toucher le moteur ou
l’échappement pendant ou après la
conduite. Ils peuvent devenir très
chauds et occasionner des brûlures.
Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds.


Les consignes ci-dessus s’adressent
également au passager.
Modifications
Des modifications non approuvées par
Yamaha ou le retrait de pièces d’origine
peuvent rendre la conduite de la moto dan-gereuse et être la cause d’accidents gra-
ves. Certaines modifications peuvent, en
outre, rendre l’utilisation de la moto illégale.
Charge et accessoires
Le fait de monter des accessoires ou de
fixer des bagages sur la moto peut réduire
sa stabilité et sa maniabilité si la répartition
du poids est modifiée. Afin d’éviter tout ris-
que d’accident, monter accessoires et ba-
gages avec beaucoup de soin. Redoubler
de prudence lors de la conduite d’une moto
chargée d’accessoires ou de bagages.
Voici quelques directives à suivre concer-
nant les accessoires et le chargement :
Charge
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :

Les bagages et les accessoires doi-
vent être fixés aussi bas et près de la
moto que possible. S’efforcer de ré-
partir au mieux le poids de façon égale
des deux côtés de la moto afin de ne
pas la déséquilibrer. Charge maximale:
205 kg (452 lb)
U5WMF5F0.book Page 2 Wednesday, December 5, 2007 9:46 AM

CONSIGNES DE SÉCURITÉ
1-3
1

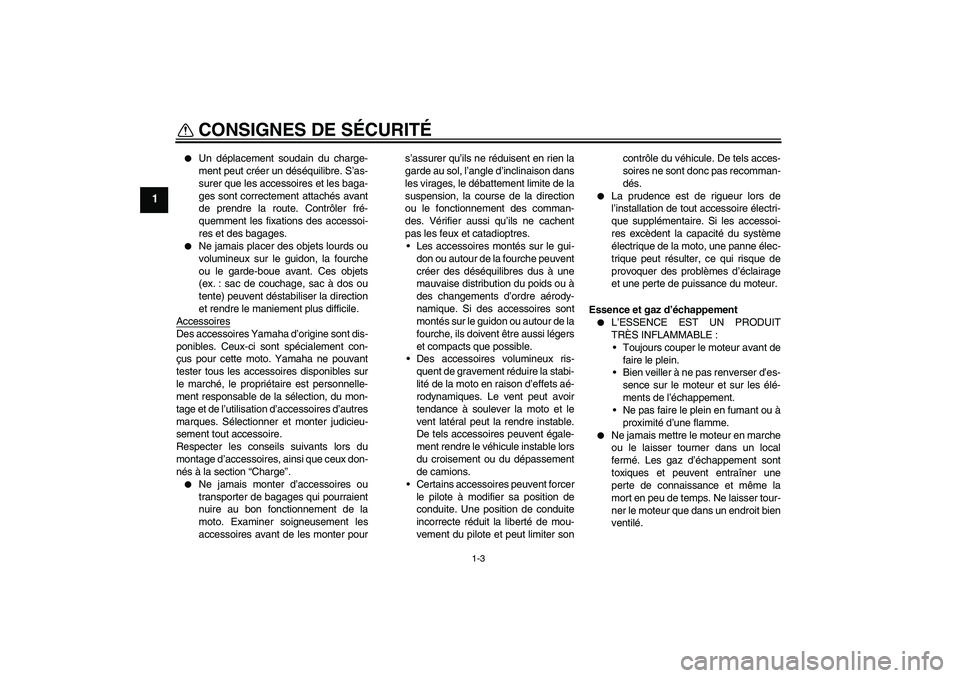

Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les baga-
ges sont correctement attachés avant
de prendre la route. Contrôler fré-
quemment les fixations des accessoi-
res et des bagages.


Ne jamais placer des objets lourds ou
volumineux sur le guidon, la fourche
ou le garde-boue avant. Ces objets
(ex. : sac de couchage, sac à dos ou
tente) peuvent déstabiliser la direction
et rendre le maniement plus difficile.
Accessoires
Des accessoires Yamaha d’origine sont dis-
ponibles. Ceux-ci sont spécialement con-
çus pour cette moto. Yamaha ne pouvant
tester tous les accessoires disponibles sur
le marché, le propriétaire est personnelle-
ment responsable de la sélection, du mon-
tage et de l’utilisation d’accessoires d’autres
marques. Sélectionner et monter judicieu-
sement tout accessoire.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.

Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pours’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto en raison d’effets aé-
rodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent égale-
ment rendre le véhicule instable lors
du croisement ou du dépassement
de camions.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter soncontrôle du véhicule. De tels acces-
soires ne sont donc pas recomman-
dés.


La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité du système
électrique de la moto, une panne élec-
trique peut résulter, ce qui risque de
provoquer des problèmes d’éclairage
et une perte de puissance du moteur.
Essence et gaz d’échappement


L’ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE :
Toujours couper le moteur avant de
faire le plein.
Bien veiller à ne pas renverser d’es-
sence sur le moteur et sur les élé-
ments de l’échappement.
Ne pas faire le plein en fumant ou à
proximité d’une flamme.


Ne jamais mettre le moteur en marche
ou le laisser tourner dans un local
fermé. Les gaz d’échappement sont
toxiques et peuvent entraîner une
perte de connaissance et même la
mort en peu de temps. Ne laisser tour-
ner le moteur que dans un endroit bien
ventilé.
U5WMF5F0.book Page 3 Wednesday, December 5, 2007 9:46 AM

CONSIGNES DE SÉCURITÉ
1-4
1


Toujours couper le moteur et retirer la
clé de contact avant de laisser la moto
sans surveillance. Au moment de se
garer, garder les points suivants à
l’esprit :
Comme le moteur et les éléments
de l’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne risquent pas de toucher ces
éléments.
Ne pas garer la moto dans une des-
cente ou sur un sol meuble, car elle
pourrait facilement se renverser.
Ne pas garer la moto près d’une
source de flammes ou d’étincelles
(ex. un poêle au pétrole ou un bra-
sier quelconque), afin d’éviter tout
risque d’incendie.


Lors du transport de la moto dans un
autre véhicule, s’assurer qu’elle soit
bien à la verticale. Si la moto est incli-
née, de l’essence risque de fuir du ré-
servoir de carburant.


En cas d’ingestion d’essence, d’inha-
lation importante de vapeur d’essence
ou d’éclaboussure dans les yeux, con-
sulter immédiatement un médecin. En
cas d’éclaboussure d’essence sur lapeau ou les vêtements, se laver immé-
diatement à l’eau et au savon et chan-
ger de vêtements.
U5WMF5F0.book Page 4 Wednesday, December 5, 2007 9:46 AM

DESCRIPTION
2-1
2
FAU10410
Vue gauche1. Vis de réglage de la force d’amortissement à la compression de la
fourche (page 3-16)
2. Vis de réglage de la précontrainte de ressort de la fourche (page 3-16)
3. Vis de réglage de la force d’amortissement à la détente de la fourche
(page 3-16)
4. Boîtier à fusibles (page 6-27)
5. Fusible principal (page 6-27)
6. Trousse de réparation (page 6-1)
7. Support de sangle de fixation des bagages (page 3-20)8. Serrure de selle/accroche-casque (page 3-14/page 3-15)
9. Bouton de réglage de la force d’amortissement à la compression du
combiné ressort-amortisseur (page 3-17)
10.Bouton de réglage de la force d’amortissement à la détente du com-
biné ressort-amortisseur (page 3-17)
11.Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-17)
12.Sélecteur (page 3-11)
13.Élément de filtre à huile moteur (page 6-9)U5WMF5F0.book Page 1 Wednesday, December 5, 2007 9:46 AM

DESCRIPTION
2-2
2
FAU10420
Vue droite1. Support de sangle de fixation des bagages (page 3-20)
2. Compartiment de rangement (page 3-15)
3. Batterie (page 6-26)
4.Élément du filtre à air (page 6-12)
5. Bouchon de remplissage de l’huile moteur (page 6-9)
6. Hublot de contrôle du niveau d’huile moteur (page 6-9)
7. Vis de vidange d’huile moteur (page 6-9)
8. Pédale de frein (page 3-12)9. Contacteur de feu stop sur frein arrière (page 6-17)
10.Réservoir du liquide de frein arrière (page 6-18)
U5WMF5F0.book Page 2 Wednesday, December 5, 2007 9:46 AM

DESCRIPTION
2-3
2
FAU10430
Commandes et instruments1. Levier d’embrayage (page 3-10)
2. Combiné de contacteurs gauche (page 3-9)
3. Réservoir du liquide d’embrayage (page 6-18)
4. Compteur de vitesse (page 3-5)
5.Écran multifonction (page 3-5)
6. Compte-tours (page 3-5)
7. Réservoir du liquide de frein avant (page 6-18)
8. Combiné de contacteurs droit (page 3-9)9. Levier de frein (page 3-11)
10.Poignée des gaz (page 6-13)
11.Contacteur à clé/antivol (page 3-2)U5WMF5F0.book Page 3 Wednesday, December 5, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10974
Immobilisateur antivol Ce véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :

une clé d’enregistrement de codes
(anneau en plastique rouge)


deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé


un transpondeur (dans la clé d’enre-
gistrement de codes)


un immobilisateur


un bloc de commande électronique
(ECU)


un témoin de l’immobilisateur antivol
(Voir page 3-4.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des co-
des. Toujours se servir d’une clé à anneau
noir pour conduire le véhicule.
ATTENTION:
FCA11821


NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout réenre-
gistrement de code est impossible.
Le moteur se mettra en marche
avec les clés conventionnelles,
mais il faudra remplacer tout le sys-
tème de l’immobilisateur antivol si
l’enregistrement d’un nouveau
code s’avère nécessaire (p. ex., fa-
brication d’un double supplémen-
taire ou perte de toutes les clés con-ventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.


Ne plonger aucune des clés dans
du liquide.


N’exposer aucune clé à des tempé-
ratures excessivement élevées.


Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).


Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.


Ne pas déposer d’objet lourd sur
aucune des clés.


Ne rectifier aucune des clés ni mo-
difier leur forme.


Ne pas retirer l’anneau en plastique
des clés.


Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.


Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau
noir)
U5WMF5F0.book Page 1 Wednesday, December 5, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-2
3


Éloigner les clés d’autres immobili-
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-quer des interférences.
FAU10471
Contacteur à clé/antivol Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction.N.B.:Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pourl’enregistrement d’un nouveau code.
FAU43410
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, les
feux arrière, l’éclairage de la plaque d’im-matriculation et la veilleuse s’allument, et le
moteur peut être mis en marche. La clé ne
peut être retirée.
N.B.:Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur “OFF”,même lorsque le moteur cale.
FAU10660
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
FAU10690
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
U5WMF5F0.book Page 2 Wednesday, December 5, 2007 9:46 AM
