Convertitore catalitico Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA
HWA10860
L’impianto dello scarico scotta dopo il
funzionamento del mezzo. Verificare che
l’impianto dello scarico si sia raffreddato
prima di eseguire lavori di manutenzionesu di esso.ATTENZIONE:
HCA10700
Si devono rispettare le seguenti precau-
zioni di sicurezza per prevenire il rischio
di incendi o di altri danneggiamenti:
Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danni irreparabili al
convertitore catalitico.
Non parcheggiare mai il veicolo vi-
cino a possibili rischi di incendio,
come erba o altri materiali facilmen-
te combustibili.
Non far girare il motore troppo alungo al minimo.
HAU13932
Sella Per aprire la sella
1. Posizionare lo scooter sul cavalletto
centrale.
2. Inserire la chiave nel blocchetto ac-
censione e girarla in senso antiorario
nella posizione di “OPEN”.NOTA:Non premere la chiave mentre la si gira.
3. Alzare la sella.
Per chiudere la sella
1. Abbassare la sella e poi premerla ver-
so il basso per bloccarla in posizione.2. Togliere la chiave dal blocchetto ac-
censione se si lascia incustodito lo
scooter.
NOTA:Verificare che la sella sia fissata corretta-mente prima di utilizzare il mezzo.
1. Aprire.ZAUM0698
1
PUSHOPEN
OFFON
LOCK
IGNITION
U16PH0H0.book Page 11 Tuesday, May 8, 2007 11:30 AM
Page 26 of 80
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU14541

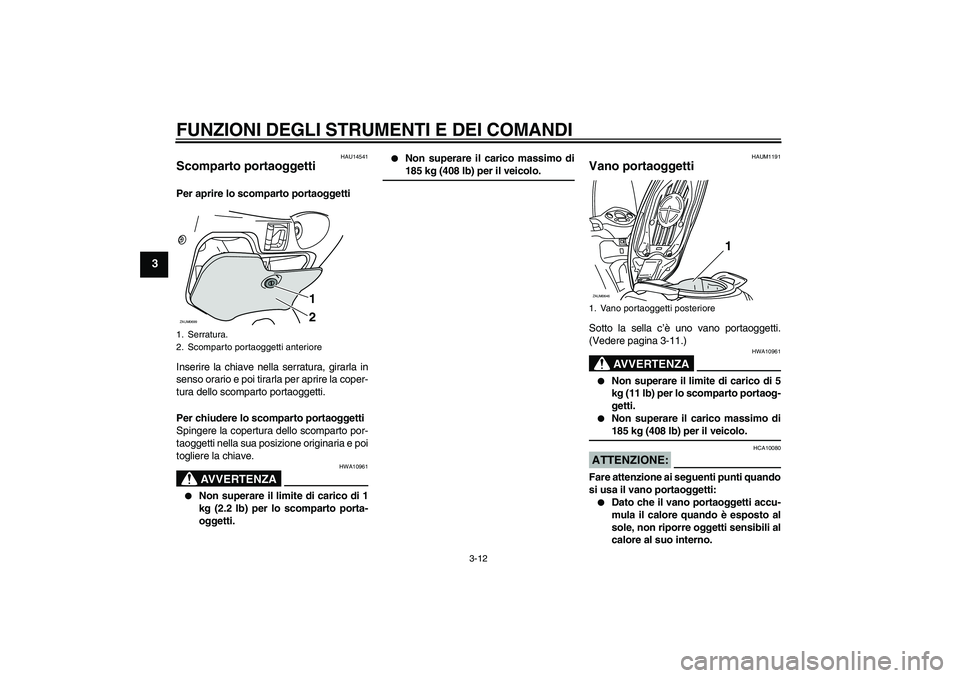

Scomparto portaoggetti Per aprire lo scomparto portaoggetti
Inserire la chiave nella serratura, girarla in
senso orario e poi tirarla per aprire la coper-
tura dello scomparto portaoggetti.
Per chiudere lo scomparto portaoggetti
Spingere la copertura dello scomparto por-
taoggetti nella sua posizione originaria e poi
togliere la chiave.
AVVERTENZA
HWA10961
Non superare il limite di carico di 1
kg (2.2 lb) per lo scomparto porta-
oggetti.
Non superare il carico massimo di185 kg (408 lb) per il veicolo.
HAUM1191
Vano portaoggetti Sotto la sella c’è uno vano portaoggetti.
(Vedere pagina 3-11.)
AVVERTENZA
HWA10961
Non superare il limite di carico di 5
kg (11 lb) per lo scomparto portaog-
getti.
Non superare il carico massimo di185 kg (408 lb) per il veicolo.
ATTENZIONE:
HCA10080
Fare attenzione ai seguenti punti quando
si usa il vano portaoggetti:
Dato che il vano portaoggetti accu-
mula il calore quando è esposto al
sole, non riporre oggetti sensibili al
calore al suo interno.
1. Serratura.
2. Scomparto portaoggetti anteriore
1
2
ZAUM0699
1. Vano portaoggetti posterioreZAUM0646
1
U16PH0H0.book Page 12 Tuesday, May 8, 2007 11:30 AM
Page 27 of 80
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
Per evitare che l’umidità si propaghi
nel vano portaoggetti, mettere gli
oggetti bagnati in una busta di pla-
stica prima di riporli nel vano porta-
oggetti.
Dato che il vano portaoggetti può
bagnarsi durante il lavaggio dello
scooter, mettere in una busta di pla-
stica gli oggetti riposti in esso.
Non tenere oggetti di valore o fragilinel vano portaoggetti.
Per riporre un casco nel vano portaoggetti,
posizionare il casco con il lato anteriore ri-
volto all’indietro.
NOTA:
Alcuni caschi non si possono riporre
nel vano portaoggetti a causa della
loro dimensione o forma.
Non lasciare lo scooter incustodito conla sella aperta.
HAU14880

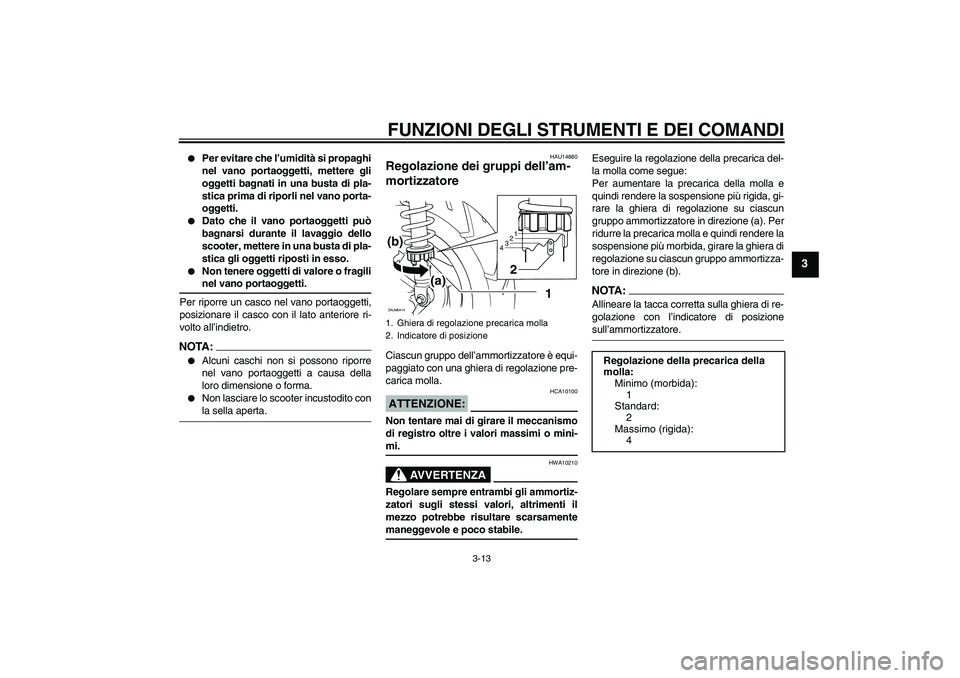

Regolazione dei gruppi dell’am-
mortizzatore Ciascun gruppo dell’ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE:
HCA10100
Non tentare mai di girare il meccanismo
di registro oltre i valori massimi o mini-mi.
AVVERTENZA
HWA10210
Regolare sempre entrambi gli ammortiz-
zatori sugli stessi valori, altrimenti il
mezzo potrebbe risultare scarsamentemaneggevole e poco stabile.Eseguire la regolazione della precarica del-
la molla come segue:
Per aumentare la precarica della molla e
quindi rendere la sospensione più rigida, gi-
rare la ghiera di regolazione su ciascun
gruppo ammortizzatore in direzione (a). Per
ridurre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione su ciascun gruppo ammortizza-
tore in direzione (b).
NOTA:Allineare la tacca corretta sulla ghiera di re-
golazione con l’indicatore di posizionesull’ammortizzatore.
1. Ghiera di regolazione precarica molla
2. Indicatore di posizione
1
2
3
4
1
2
(b)
(a)
ZAUM0414
Regolazione della precarica della
molla:
Minimo (morbida):
1
Standard:
2
Massimo (rigida):
4
U16PH0H0.book Page 13 Tuesday, May 8, 2007 11:30 AM
Page 28 of 80
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAUT1070

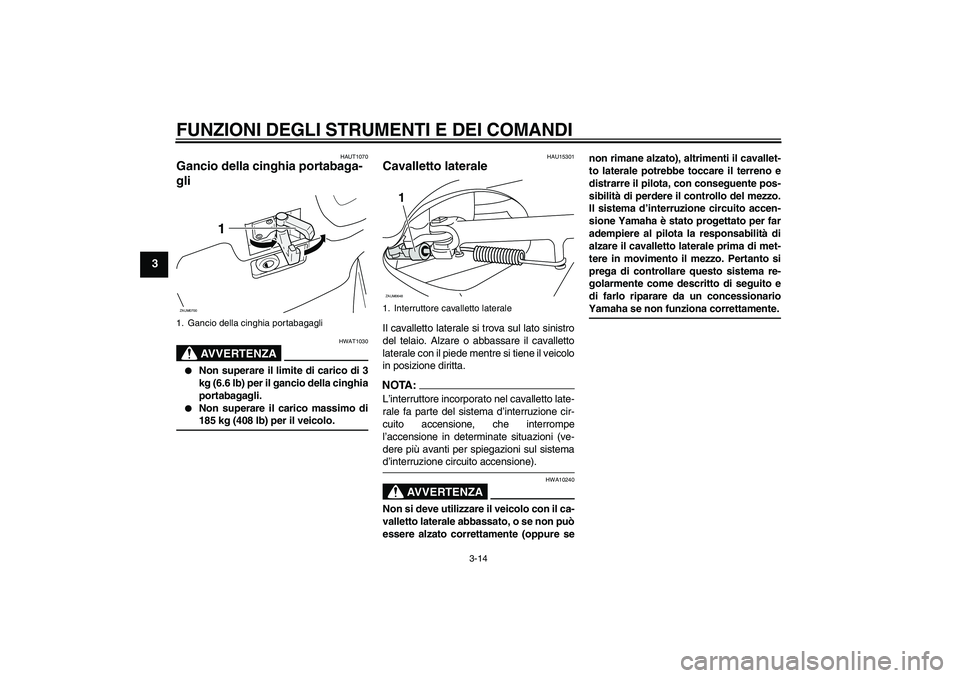

Gancio della cinghia portabaga-
gli
AVVERTENZA
HWAT1030
Non superare il limite di carico di 3
kg (6.6 lb) per il gancio della cinghia
portabagagli.
Non superare il carico massimo di185 kg (408 lb) per il veicolo.
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA :
L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure senon rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-
golarmente come descritto di seguito e
di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
1. Gancio della cinghia portabagagliZAUM0700
1
1. Interruttore cavalletto lateraleZAUM0648
1
U16PH0H0.book Page 14 Tuesday, May 15, 2007 1:03 PM
Page 29 of 80
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU15372
Impianto d’interruzione del cir-
cuito di accensione L’impianto d’interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale e gli interruttori delle luci
degli stop) ha le seguenti funzioni:
Impedire l’avviamento con il cavalletto
laterale alzato, ma nessun freno attivo.
Impedire l’avviamento con uno dei fre-
ni attivo, ma il cavalletto laterale anco-
ra abbassato.
Spegnere il motore con il cavalletto la-
terale abbassato.
Controllare periodicamente il funzionamen-
to dell’impianto d’interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:AVVERTENZA
HWA10250
Se si nota una disfunzione, fare control-
lare il sistema da un concessionarioYamaha prima di utilizzare il mezzo.U16PH0H0.book Page 15 Tuesday, May 8, 2007 11:30 AM
Page 30 of 80
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mantenere attivato il freno anteriore o posteriore.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Sempre a motore spento:
6. Alzare il cavalletto laterale.
7. Mantenere attivato il freno anteriore o posteriore.
8. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Il sistema è OK. Si può utilizzare lo scooter.
Questo controllo è più affidabile se effettuato
a motore caldo.L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del freno potrebbe essere guasto.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO NO SiNOTA:
U16PH0H0.book Page 16 Tuesday, May 8, 2007 11:30 AM
Page 31 of 80
CONTROLLI PRIMA DELL’UTILIZZO4-1
4
HAU15593
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i se-
guenti punti prima di ogni utilizzo.NOTA:Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo tempo, e la sicu-rezza che assicurano al pilota compensa questa perdita di tempo.
AVVERTENZA
HWA11150
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e riparare primadi utilizzare il veicolo.
U16PH0H0.book Page 1 Tuesday, May 8, 2007 11:30 AM
Page 32 of 80
CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
HAU15605
Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-10
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-8
Olio della trasmissione finaleControllare l’assenza di perdite di olio nel veicolo. 6-11
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-12
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-17, 6-18, 6-18
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-17, 6-18, 6-18
U16PH0H0.book Page 2 Tuesday, May 8, 2007 11:30 AM
