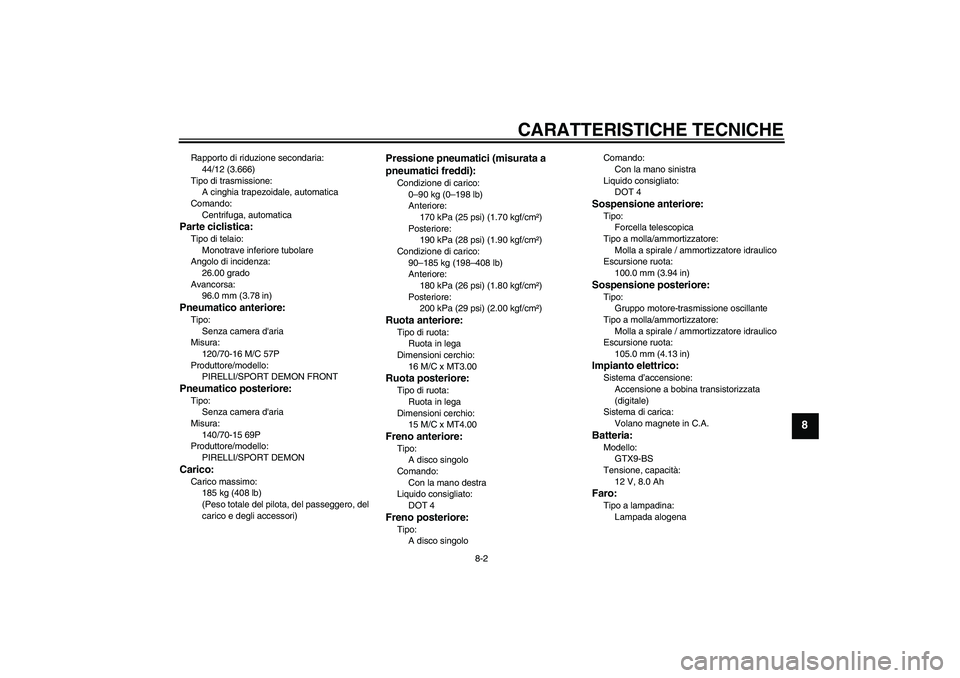

CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione secondaria:
44/12 (3.666)
Tipo di trasmissione:
A cinghia trapezoidale, automatica
Comando:
Centrifuga, automaticaParte ciclistica:Tipo di telaio:
Monotrave inferiore tubolare
Angolo di incidenza:
26.00 grado
Avancorsa:
96.0 mm (3.78 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70-16 M/C 57P
Produttore/modello:
PIRELLI/SPORT DEMON FRONTPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
140/70-15 69P
Produttore/modello:
PIRELLI/SPORT DEMONCarico:Carico massimo:
185 kg (408 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
170 kPa (25 psi) (1.70 kgf/cm²)
Posteriore:
190 kPa (28 psi) (1.90 kgf/cm²)
Condizione di carico:
90–185 kg (198–408 lb)
Anteriore:
180 kPa (26 psi) (1.80 kgf/cm²)
Posteriore:
200 kPa (29 psi) (2.00 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
16 M/C x MT3.00Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
15 M/C x MT4.00Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singoloComando:
Con la mano sinistra
Liquido consigliato:
DOT 4
Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
100.0 mm (3.94 in)Sospensione posteriore:Tipo:
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
105.0 mm (4.13 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GTX9-BS
Tensione, capacità:
12 V, 8.0 AhFaro:Tipo a lampadina:
Lampada alogena
U16PH0H0.book Page 2 Tuesday, May 8, 2007 11:30 AM

CARATTERISTICHE TECNICHE
8-3
8
Tensione, potenza lampadina × quantità:Faro anabbagliante:
12 V, 55.0 W × 1
Faro abbagliante:
12 V, 55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 2
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED x 2
Spia del livello del carburante:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LEDFusibili:Fusibile principale:
30.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
15.0 AFusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
5.0 A
Fusibile ECU:
5.0 A
Fusibile di backup:
5.0 A
U16PH0H0.book Page 3 Tuesday, May 8, 2007 11:30 AM

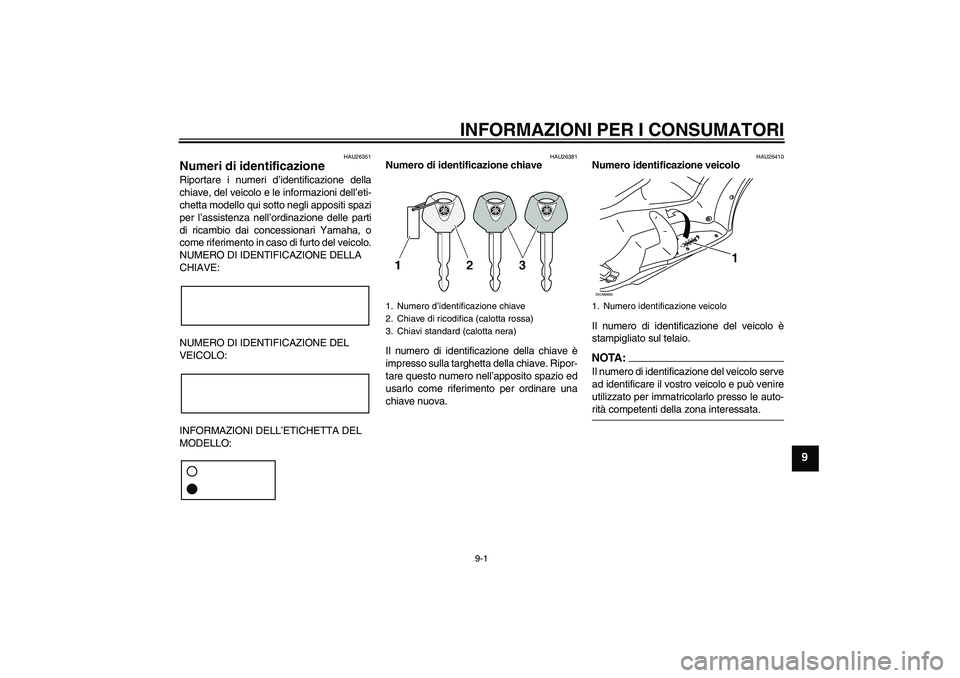

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26410
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTA :
Il numero di identificazione del veicolo serve
ad identificare il vostro veicolo e può venire
utilizzato per immatricolarlo presso le auto-rità competenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicoloZAUM0683
1
U16PH0H0.book Page 1 Tuesday, May 8, 2007 11:30 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26490
Etichetta modello
L’etichetta del modello è applicata sul fondo
della sella. (Vedere pagina 3-11.) Registra-
re le informazioni di questa etichetta nell’ap-
posito spazio. Queste informazioni sono
necessarie per ordinare i ricambi presso i
concessionari Yamaha.1. Etichetta modelloZAUM0684
1
U16PH0H0.book Page 2 Tuesday, May 8, 2007 11:30 AM

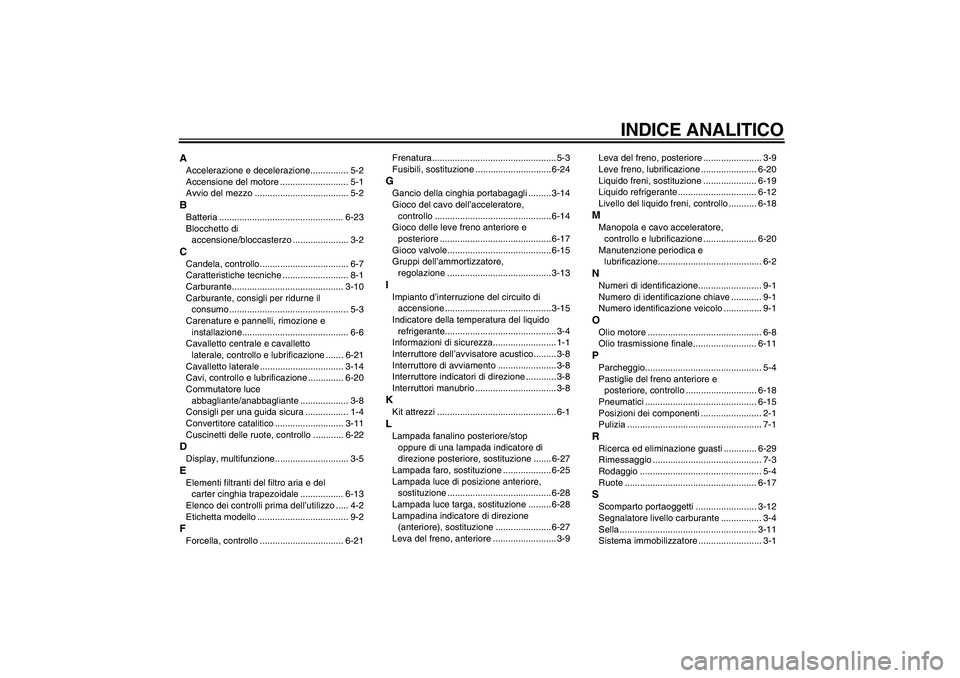

INDICE ANALITICO
AAccelerazione e decelerazione............... 5-2
Accensione del motore ........................... 5-1
Avvio del mezzo ..................................... 5-2BBatteria ................................................. 6-23
Blocchetto di
accensione/bloccasterzo ...................... 3-2CCandela, controllo................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-10
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione.......................................... 6-6
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-21
Cavalletto laterale ................................. 3-14
Cavi, controllo e lubrificazione .............. 6-20
Commutatore luce
abbagliante/anabbagliante ................... 3-8
Consigli per una guida sicura ................. 1-4
Convertitore catalitico ........................... 3-11
Cuscinetti delle ruote, controllo ............ 6-22DDisplay, multifunzione ............................. 3-5EElementi filtranti del filtro aria e del
carter cinghia trapezoidale ................. 6-13
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FForcella, controllo ................................. 6-21Frenatura................................................. 5-3
Fusibili, sostituzione .............................. 6-24
GGancio della cinghia portabagagli ......... 3-14
Gioco del cavo dell’acceleratore,
controllo .............................................. 6-14
Gioco delle leve freno anteriore e
posteriore ............................................ 6-17
Gioco valvole......................................... 6-15
Gruppi dell’ammortizzatore,
regolazione ......................................... 3-13IImpianto d’interruzione del circuito di
accensione .......................................... 3-15
Indicatore della temperatura del liquido
refrigerante............................................ 3-4
Informazioni di sicurezza......................... 1-1
Interruttore dell’avvisatore acustico......... 3-8
Interruttore di avviamento ....................... 3-8
Interruttore indicatori di direzione ............ 3-8
Interruttori manubrio ................................ 3-8KKit attrezzi ............................................... 6-1LLampada fanalino posteriore/stop
oppure di una lampada indicatore di
direzione posteriore, sostituzione ....... 6-27
Lampada faro, sostituzione ................... 6-25
Lampada luce di posizione anteriore,
sostituzione ......................................... 6-28
Lampada luce targa, sostituzione ......... 6-28
Lampadina indicatore di direzione
(anteriore), sostituzione ...................... 6-27
Leva del freno, anteriore ......................... 3-9Leva del freno, posteriore ....................... 3-9
Leve freno, lubrificazione ...................... 6-20
Liquido freni, sostituzione ..................... 6-19
Liquido refrigerante ............................... 6-12
Livello del liquido freni, controllo ........... 6-18
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-20
Manutenzione periodica e
lubrificazione......................................... 6-2NNumeri di identificazione......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore ............................................. 6-8
Olio trasmissione finale......................... 6-11PParcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-18
Pneumatici ............................................ 6-15
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRicerca ed eliminazione guasti ............. 6-29
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-4
Ruote .................................................... 6-17SScomparto portaoggetti ........................ 3-12
Segnalatore livello carburante ................ 3-4
Sella ...................................................... 3-11
Sistema immobilizzatore ......................... 3-1
U16PH0H0.book Page 1 Tuesday, May 8, 2007 11:30 AM

INDICE ANALITICOSpia d’avvertimento problemi al
motore .................................................. 3-3
Spia immobilizer...................................... 3-3
Spia luce abbagliante.............................. 3-3
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-22TTabelle di ricerca ed eliminazione
guasti .................................................. 6-30
Tachimetro .............................................. 3-4
Tappo serbatoio carburante .................... 3-9VVano portaoggetti.................................. 3-12
