2-1
CARACTERISTIQUES GENERALES
CARACTERISTIQUES
CARACTERISTIQUES GENERALES
Nom du modèle: WR450FX (CDN, AUS, NZ)
WR450F (EUROPE, ZA)
Numéro de code de modèle: 5TJK (CDN)
5TJL (EUROPE)
5TJM (AUS, NZ, ZA)
Dimensions: CDN, ZA AUS, NZ EUROPE
Longueur totale 2,175 mm (85.63
in) 2,190 mm (86.22
in)2,200 mm (86.61
in)
Largeur totale 825 mm (32.48 in)←←
Hauteur totale 1,295 mm (50.98
in)1,300 mm (51.18
in)1,305 mm (51.38
in)
Hauteur de la selle 980 mm (38.58 in) 990 mm (38.98 in)←
Empattement 1,485 mm (58.46
in)←1,500 mm (59.06
in)
Garde au sol minimale 365 mm (14.37 in) 370 mm (14.57 in) 375 mm (14.76 in)
Poids à sec:
Sans huile ni carburant 112.5 kg (248.0 lb)
Moteur:
Type de moteur Moteur 4 temps refroidi par liquide, double arbre à cames
en tête
Disposition des cylindres Monocylindre, incliné vers l’avant
Cylindrée 449 cm
3 (15.8 Imp oz, 15.2 US oz)
Alésage × course 95.0 × 63.4 mm (3.74 × 2.50 in)
Taux de compression 12.3 : 1
Système de démarrage Kick et démarreur électrique
Système de lubrification: Carter sec
Type ou qualité d’huile:
Huile moteur (CDN)
Yamalube 4, SAE10W30 ou SAE20W40
Yamalube 4-R, SAE10W50
API Service de type SG et au-delà,
JASO MA

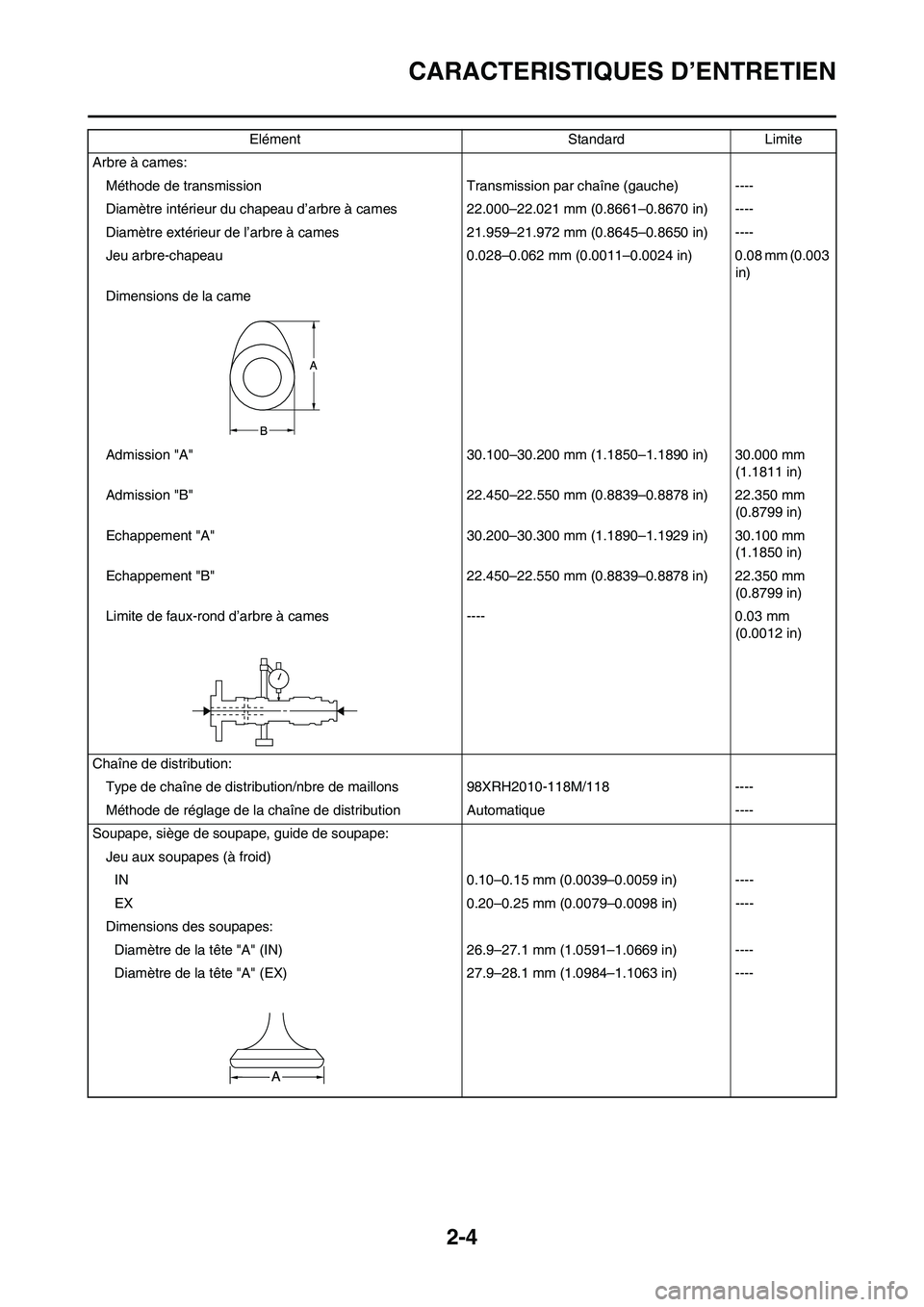

2-4
CARACTERISTIQUES D’ENTRETIEN
Arbre à cames:
Méthode de transmission Transmission par chaîne (gauche) ----
Diamètre intérieur du chapeau d’arbre à cames 22.000–22.021 mm (0.8661–0.8670 in) ----
Diamètre extérieur de l’arbre à cames 21.959–21.972 mm (0.8645–0.8650 in) ----
Jeu arbre-chapeau 0.028–0.062 mm (0.0011–0.0024 in) 0.08 mm (0.003
in)
Dimensions de la came
Admission "A" 30.100–30.200 mm (1.1850–1.1890 in) 30.000 mm
(1.1811 in)
Admission "B" 22.450–22.550 mm (0.8839–0.8878 in) 22.350 mm
(0.8799 in)
Echappement "A" 30.200–30.300 mm (1.1890–1.1929 in) 30.100 mm
(1.1850 in)
Echappement "B" 22.450–22.550 mm (0.8839–0.8878 in) 22.350 mm
(0.8799 in)
Limite de faux-rond d’arbre à cames ---- 0.03 mm
(0.0012 in)
Chaîne de distribution:
Type de chaîne de distribution/nbre de maillons 98XRH2010-118M/118 ----
Méthode de réglage de la chaîne de distribution Automatique ----
Soupape, siège de soupape, guide de soupape:
Jeu aux soupapes (à froid)
IN 0.10–0.15 mm (0.0039–0.0059 in) ----
EX 0.20–0.25 mm (0.0079–0.0098 in) ----
Dimensions des soupapes:
Diamètre de la tête "A" (IN) 26.9–27.1 mm (1.0591–1.0669 in) ----
Diamètre de la tête "A" (EX) 27.9–28.1 mm (1.0984–1.1063 in) ----Elément Standard Limite
2-7
CARACTERISTIQUES D’ENTRETIEN
Segments de piston:
Segment de feu:
Type Cylindrique ----
Dimensions (B × T) 1.2 × 3.5 mm (0.05 × 0.14 in) ----
Ecartement des becs (segment monté) 0.20–0.30 mm (0.008–0.012 in) 0.55 mm (0.022
in)
Jeu latéral (monté) 0.030–0.065 mm (0.0012–0.0026 in) 0.12 mm (0.005
in)
Segment d’étanchéité:
Type Conique ----
Dimensions (B × T) 1.00 × 3.35 mm (0.04 × 0.13 in) ----
Ecartement des becs (segment monté) 0.35–0.50 mm (0.014–0.020 in) 0.85 mm (0.033
in)
Jeu latéral 0.020–0.055 mm (0.0008–0.0022 in) 0.12 mm (0.005
in)
Segment racleur d’huile:
Dimensions (B × T) 2.0 × 2.9 mm (0.08 × 0.11 in) ----
Ecartement des becs (segment monté) 0.2–0.5 mm (0.01–0.02 in) ----
Vilebrequin:
Largeur du vilebrequin "A" 61.95–62.00 mm (2.439–2.441 in) ----
Limite de déformation "C" 0.03 mm (0.0012 in) 0.05 mm (0.002
in)
Jeu latéral de tête de bielle "D" 0.15–0.45 mm (0.0059–0.0177 in) 0.50 mm (0.02
in)
Jeu de pied de bielle "F" 0.4–1.0 mm (0.02–0.04 in) 2.0 mm (0.08
in)
Balancier:
Méthode d’entraînement du balancier Pignon ----
Type d’huile pour filtre à air: Huile pour filtre à air mousse ou une huile
équivalente---- Elément Standard Limite
6-26
GUIDON
5. Monter:
•Poignée droite "1"
•Entretoise épaulée "2"
Appliquer un agent adhésif sur le
guide de tube "3".
•Avant d’appliquer l’adhésif, essuyer
toute trace de graisse ou d’huile de
la surface du guide de tube a avec
du diluant à peinture-laque.
•Monter la poignée sur le guide de
tube de manière que le repère de la
poignée "b" et la fente du guide de
tube"c" forment l’angle indiqué.
6. Monter:
•Cache du capuchon de la poi-
gnée "1"
•Poignée des gaz "2"
Appliquer de la graisse à savon de
lithium sur la surface coulissante de
la poignée des gaz.
7. Monter:
•Câbles des gaz "1"
Sur le guide de tube "2".
Appliquer de la graisse à savon de
lithium sur l’extrémité du câble des
gaz et sur la partie d’enroulement du
câble dans le guide de tube.
8. Monter:
•Couvercle du logement de câble
des gaz "1"
•Vis (couvercle du logement de
câble des gaz) "2"
Après avoir serré les vis, vérifier
que la poignée des gaz "3" tourne
sans problème. Sinon, resserrer
les boulons pour la régler.
9. Monter:
•Cache du capuchon de la poi-
gnée "1"
•Couvercle (du logement de câble
des gaz) "2"
10. Monter:
•Contacteur du démarreur "1"
•Maître-cylindre de frein "2"•Support de maître-cylindre de
frein "3"
•Boulon (support de maître-cylin-
dre de frein) "4"
•Collier "5"
•Monter le contacteur du démarreur
et le support du maître-cylindre de
frein en respectant les dimensions
indiquées.
•Monter le support de manière que
la flèche "a" soit dirigée vers le
haut.
•Serrer d’abord le boulon du côté
supérieur du support de maître-cy-
lindre de frein puis serrer le boulon
du côté inférieur.
11. Monter:
•Coupe-circuit du moteur "1"
•Support du levier d’embrayage
"2"
•Boulon (support du levier d’em-
brayage) "3"
•Support du levier de démarrage à
chaud "4"
•Boulon (support du levier de dé-
marrage à chaud) "5"
•Collier "6"
Vis (couvercle du loge-
ment de câble des gaz):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Boulon (support de
maître-cylindre de frein):
9 Nm (0.9 m•kg, 6.5
ft•lb)
Boulon (support du levi-
er d’embrayage):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Boulon (support du levi-
er de démarrage à
chaud):
4 Nm (0.4 m•kg, 2.9
ft•lb)
