Page 25 of 78

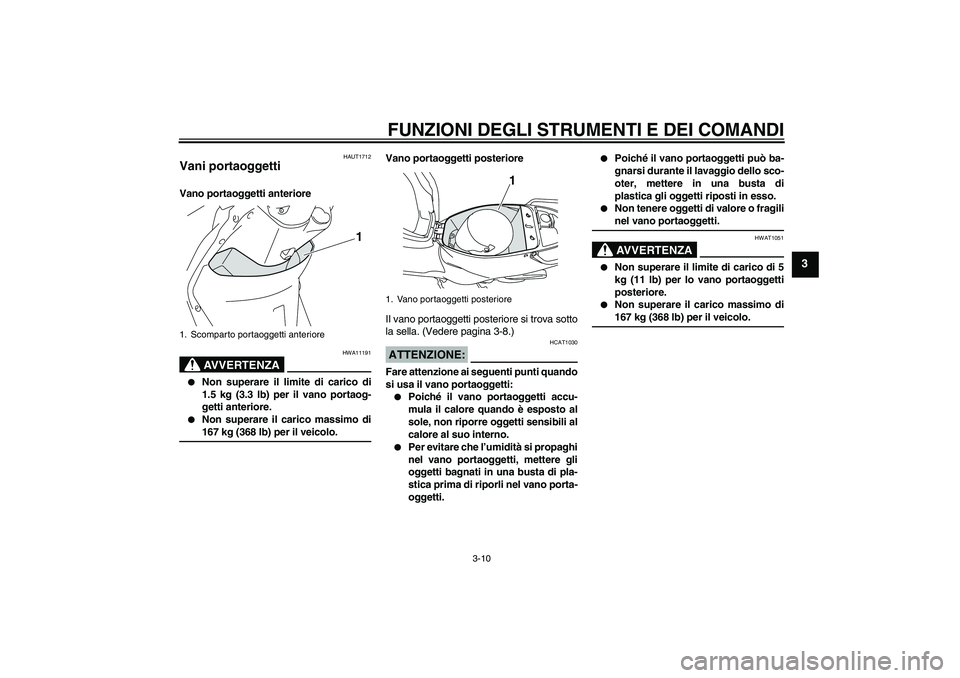

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAUT1712
Vani portaoggetti Vano portaoggetti anteriore
AVVERTENZA
HWA11191
Non superare il limite di carico di
1.5 kg (3.3 lb) per il vano portaog-
getti anteriore.
Non superare il carico massimo di167 kg (368 lb) per il veicolo.Vano portaoggetti posteriore
Il vano portaoggetti posteriore si trova sotto
la sella. (Vedere pagina 3-8.)
ATTENZIONE:
HCAT1030
Fare attenzione ai seguenti punti quando
si usa il vano portaoggetti:
Poiché il vano portaoggetti accu-
mula il calore quando è esposto al
sole, non riporre oggetti sensibili al
calore al suo interno.
Per evitare che l’umidità si propaghi
nel vano portaoggetti, mettere gli
oggetti bagnati in una busta di pla-
stica prima di riporli nel vano porta-
oggetti.
Poiché il vano portaoggetti può ba-
gnarsi durante il lavaggio dello sco-
oter, mettere in una busta di
plastica gli oggetti riposti in esso.
Non tenere oggetti di valore o fragilinel vano portaoggetti.AVVERTENZA
HWAT1051
Non superare il limite di carico di 5
kg (11 lb) per lo vano portaoggetti
posteriore.
Non superare il carico massimo di167 kg (368 lb) per il veicolo.
1. Scomparto portaoggetti anteriore
1
1. Vano portaoggetti posteriore
1
U4P7H1H0.book Page 10 Monday, December 10, 2007 6:48 PM
Page 26 of 78

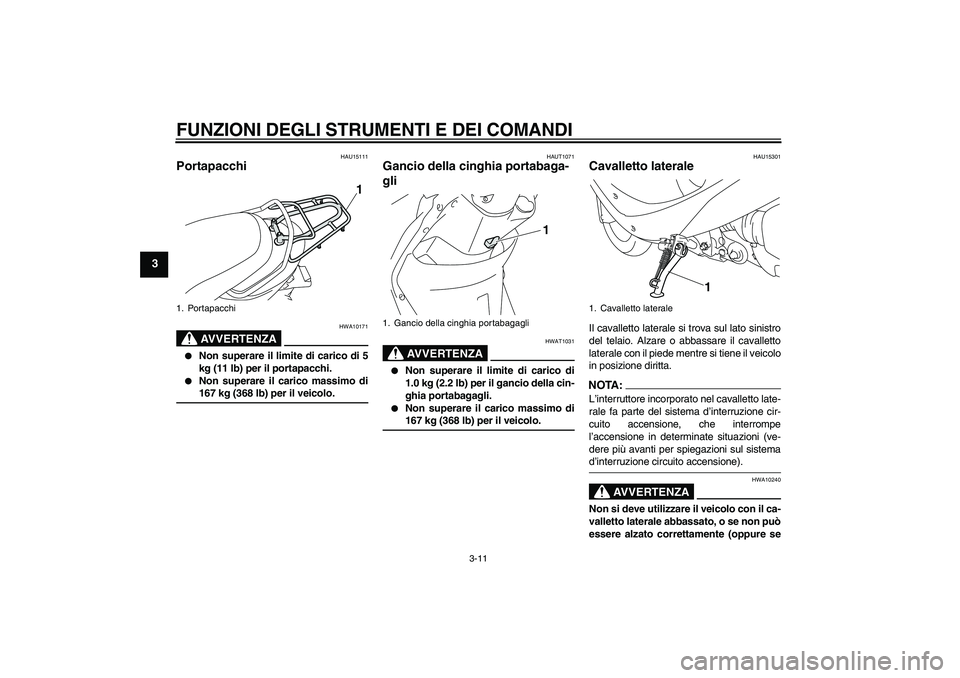

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU15111
Portapacchi
AVVERTENZA
HWA10171
Non superare il limite di carico di 5
kg (11 lb) per il portapacchi.
Non superare il carico massimo di167 kg (368 lb) per il veicolo.
HAUT1071
Gancio della cinghia portabaga-
gli
AVVERTENZA
HWAT1031
Non superare il limite di carico di
1.0 kg (2.2 lb) per il gancio della cin-
ghia portabagagli.
Non superare il carico massimo di167 kg (368 lb) per il veicolo.
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA :
L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure se
1. Portapacchi
1
1. Gancio della cinghia portabagagli
1
1. Cavalletto laterale
1
U4P7H1H0.book Page 11 Monday, December 10, 2007 6:48 PM
Page 27 of 78

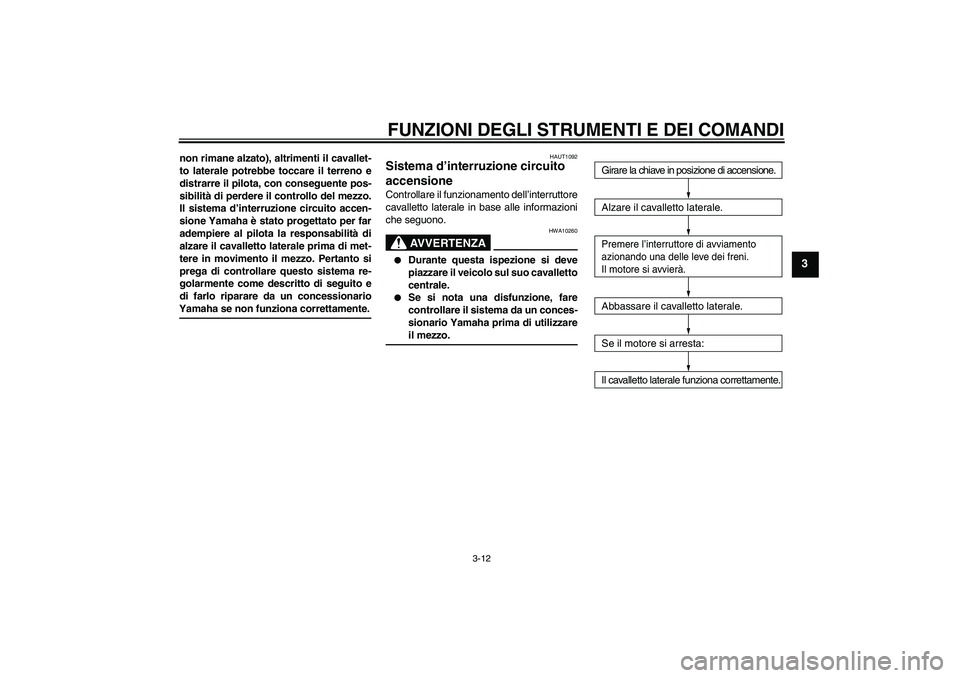

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
non rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-
golarmente come descritto di seguito e
di farlo riparare da un concessionarioYamaha se non funziona correttamente.
HAUT1092
Sistema d’interruzione circuito
accensione Controllare il funzionamento dell’interruttore
cavalletto laterale in base alle informazioni
che seguono.
AVVERTENZA
HWA10260
Durante questa ispezione si deve
piazzare il veicolo sul suo cavalletto
centrale.
Se si nota una disfunzione, fare
controllare il sistema da un conces-
sionario Yamaha prima di utilizzareil mezzo.
Girare la chiave in posizione di accensione.
Alzare il cavalletto laterale.Premere l’interruttore di avviamento
azionando una delle leve dei freni.
Il motore si avvierà.Abbassare il cavalletto laterale.
Se il motore si arresta:
Il cavalletto laterale funziona correttamente.
U4P7H1H0.book Page 12 Monday, December 10, 2007 6:48 PM
Page 28 of 78

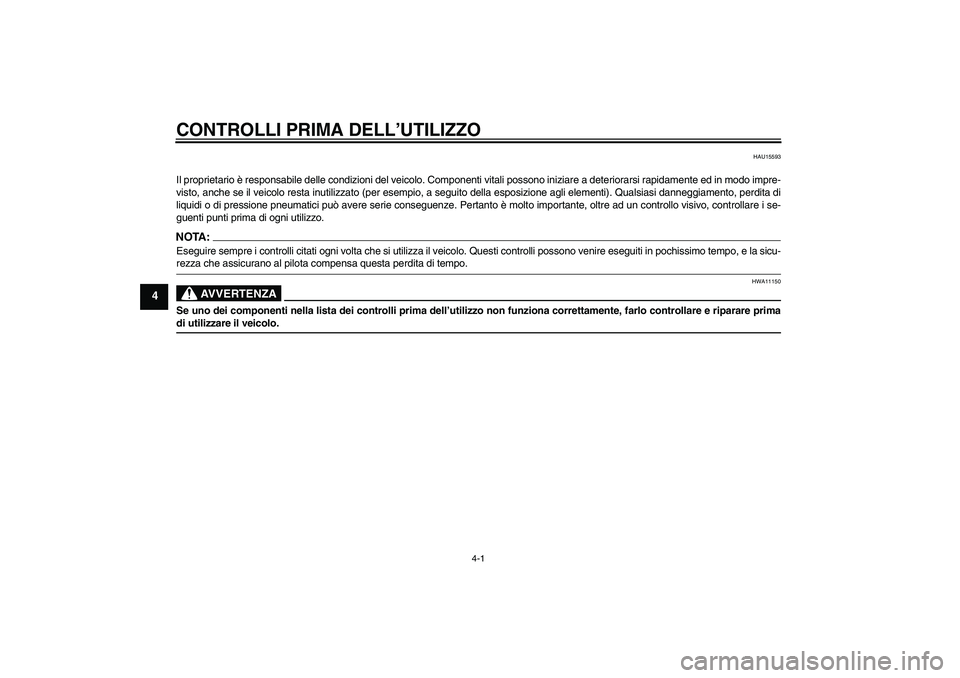

CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15593
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i se-
guenti punti prima di ogni utilizzo.NOTA:Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo tempo, e la sicu-rezza che assicurano al pilota compensa questa perdita di tempo.
AVVERTENZA
HWA11150
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e riparare primadi utilizzare il veicolo.U4P7H1H0.book Page 1 Monday, December 10, 2007 6:48 PM
Page 29 of 78

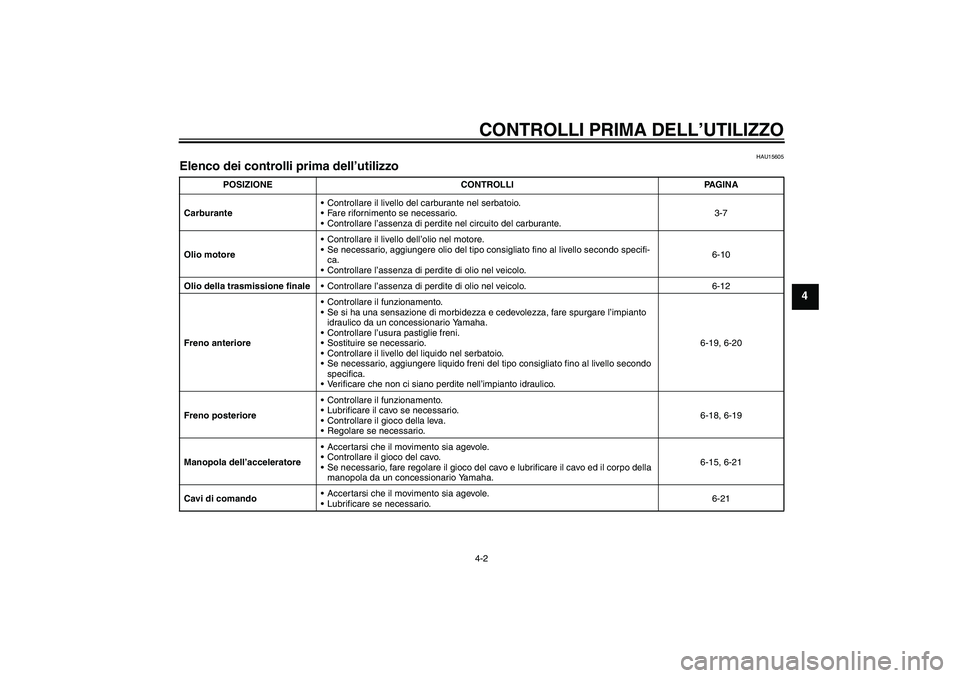

CONTROLLI PRIMA DELL’UTILIZZO4-2
4
HAU15605
Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-7
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-10
Olio della trasmissione finaleControllare l’assenza di perdite di olio nel veicolo. 6-12
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-19, 6-20
Freno posterioreControllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario.6-18, 6-19
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo della
manopola da un concessionario Yamaha.6-15, 6-21
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-21
U4P7H1H0.book Page 2 Monday, December 10, 2007 6:48 PM
Page 30 of 78

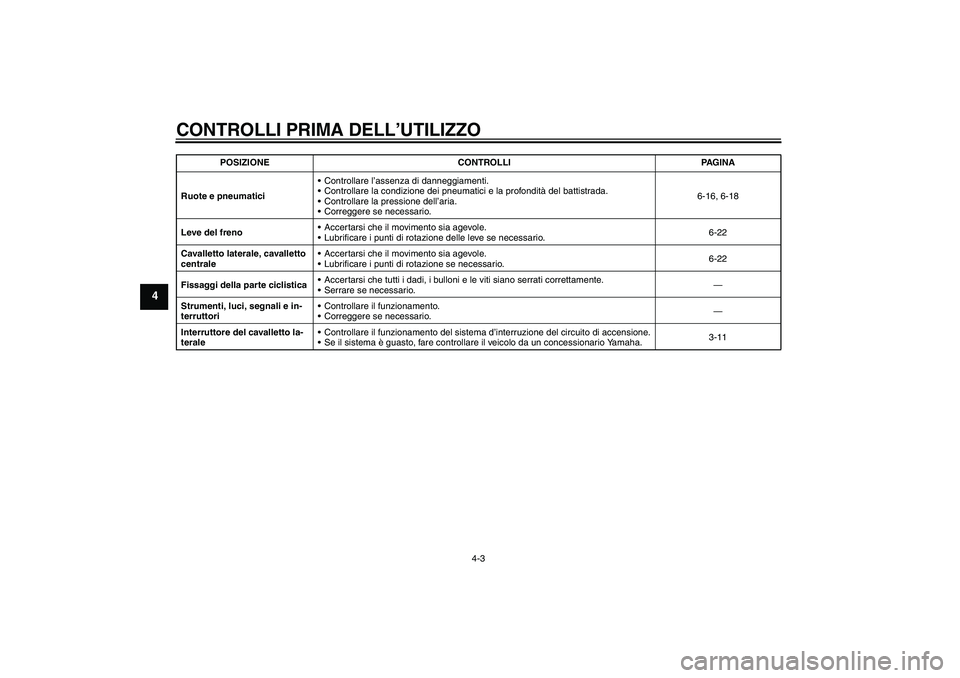

CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-16, 6-18
Leve del frenoAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-22
Cavalletto laterale, cavalletto
centraleAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione se necessario.6-22
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore del cavalletto la-
teraleControllare il funzionamento del sistema d’interruzione del circuito di accensione.
Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.3-11 POSIZIONE CONTROLLI PAGINA
U4P7H1H0.book Page 3 Monday, December 10, 2007 6:48 PM
Page 31 of 78

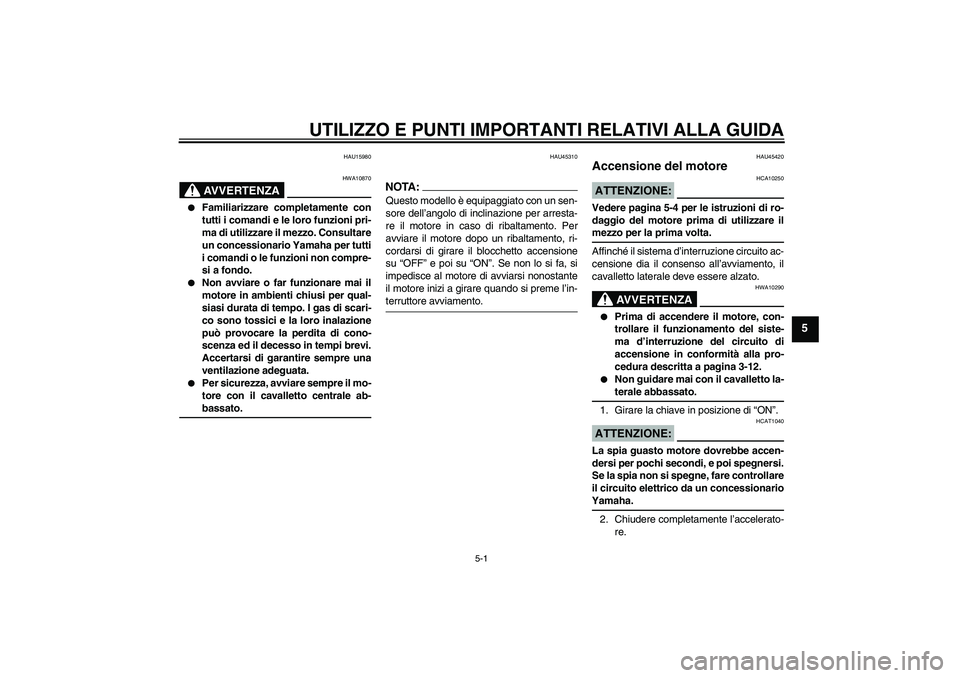

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15980
AVVERTENZA
HWA10870
Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consultare
un concessionario Yamaha per tutti
i comandi o le funzioni non compre-
si a fondo.
Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.
Per sicurezza, avviare sempre il mo-
tore con il cavalletto centrale ab-bassato.
HAU45310
NOTA:Questo modello è equipaggiato con un sen-
sore dell’angolo di inclinazione per arresta-
re il motore in caso di ribaltamento. Per
avviare il motore dopo un ribaltamento, ri-
cordarsi di girare il blocchetto accensione
su “OFF” e poi su “ON”. Se non lo si fa, si
impedisce al motore di avviarsi nonostante
il motore inizi a girare quando si preme l’in-terruttore avviamento.
HAU45420
Accensione del motore ATTENZIONE:
HCA10250
Vedere pagina 5-4 per le istruzioni di ro-
daggio del motore prima di utilizzare ilmezzo per la prima volta.
Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, il
cavalletto laterale deve essere alzato.
AVVERTENZA
HWA10290
Prima di accendere il motore, con-
trollare il funzionamento del siste-
ma d’interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-12.
Non guidare mai con il cavalletto la-terale abbassato.
1. Girare la chiave in posizione di “ON”.
ATTENZIONE:
HCAT1040
La spia guasto motore dovrebbe accen-
dersi per pochi secondi, e poi spegnersi.
Se la spia non si spegne, fare controllare
il circuito elettrico da un concessionarioYamaha.
2. Chiudere completamente l’accelerato-
re.
U4P7H1H0.book Page 1 Monday, December 10, 2007 6:48 PM
Page 32 of 78

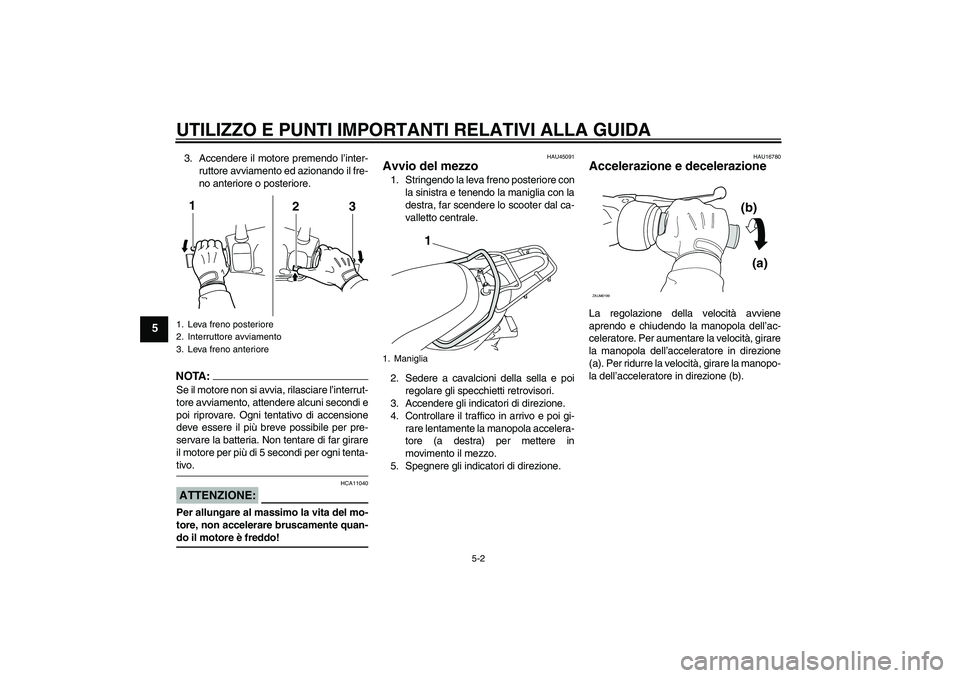

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
3. Accendere il motore premendo l’inter-
ruttore avviamento ed azionando il fre-
no anteriore o posteriore.NOTA:Se il motore non si avvia, rilasciare l’interrut-
tore avviamento, attendere alcuni secondi e
poi riprovare. Ogni tentativo di accensione
deve essere il più breve possibile per pre-
servare la batteria. Non tentare di far girare
il motore per più di 5 secondi per ogni tenta-tivo.ATTENZIONE:
HCA11040
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-do il motore è freddo!
HAU45091
Avvio del mezzo 1. Stringendo la leva freno posteriore con
la sinistra e tenendo la maniglia con la
destra, far scendere lo scooter dal ca-
valletto centrale.
2. Sedere a cavalcioni della sella e poi
regolare gli specchietti retrovisori.
3. Accendere gli indicatori di direzione.
4. Controllare il traffico in arrivo e poi gi-
rare lentamente la manopola accelera-
tore (a destra) per mettere in
movimento il mezzo.
5. Spegnere gli indicatori di direzione.
HAU16780
Accelerazione e decelerazione La regolazione della velocità avviene
aprendo e chiudendo la manopola dell’ac-
celeratore. Per aumentare la velocità, girare
la manopola dell’acceleratore in direzione
(a). Per ridurre la velocità, girare la manopo-
la dell’acceleratore in direzione (b).
1. Leva freno posteriore
2. Interruttore avviamento
3. Leva freno anteriore
1
23
1. Maniglia
1
(b)
(a)
ZAUM0199
U4P7H1H0.book Page 2 Monday, December 10, 2007 6:48 PM
