Page 25 of 76

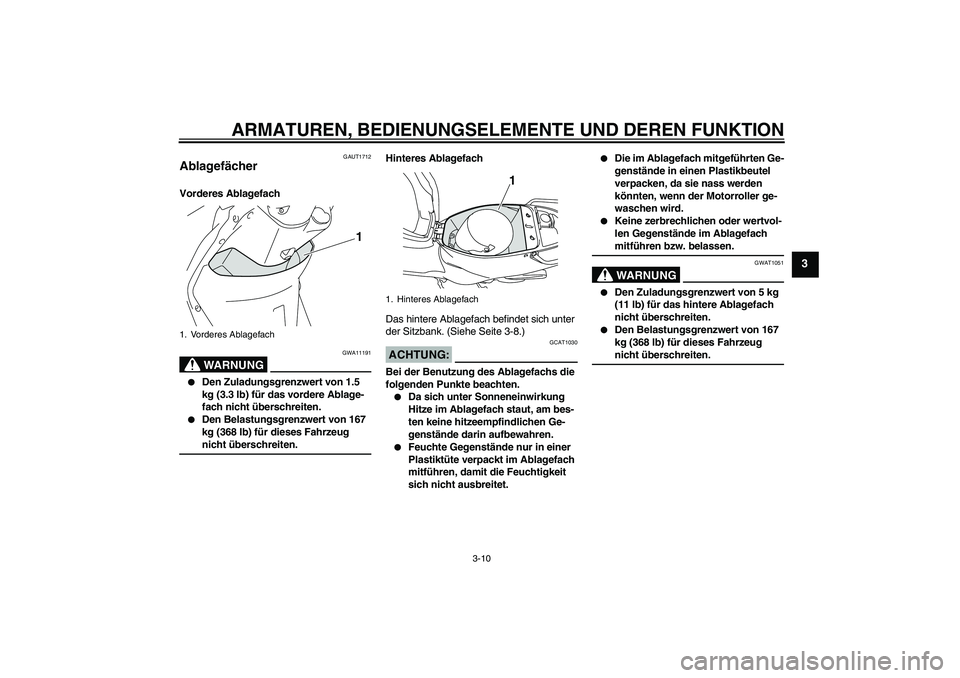

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAUT1712
Ablagefächer Vorderes Ablagefach
WARNUNG
GWA11191
Den Zuladungsgrenzwert von 1.5
kg (3.3 lb) für das vordere Ablage-
fach nicht überschreiten.
Den Belastungsgrenzwert von 167
kg (368 lb) für dieses Fahrzeug nicht überschreiten.Hinteres Ablagefach
Das hintere Ablagefach befindet sich unter
der Sitzbank. (Siehe Seite 3-8.)
ACHTUNG:
GCAT1030
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.
Da sich unter Sonneneinwirkung
Hitze im Ablagefach staut, am bes-
ten keine hitzeempfindlichen Ge-
genstände darin aufbewahren.
Feuchte Gegenstände nur in einer
Plastiktüte verpackt im Ablagefach
mitführen, damit die Feuchtigkeit
sich nicht ausbreitet.
Die im Ablagefach mitgeführten Ge-
genstände in einen Plastikbeutel
verpacken, da sie nass werden
könnten, wenn der Motorroller ge-
waschen wird.
Keine zerbrechlichen oder wertvol-
len Gegenstände im Ablagefach mitführen bzw. belassen.WARNUNG
GWAT1051
Den Zuladungsgrenzwert von 5 kg
(11 lb) für das hintere Ablagefach
nicht überschreiten.
Den Belastungsgrenzwert von 167
kg (368 lb) für dieses Fahrzeug nicht überschreiten.
1. Vorderes Ablagefach
1
1. Hinteres Ablagefach
1
U4P7G1G0.book Page 10 Monday, December 10, 2007 6:48 PM
Page 26 of 76

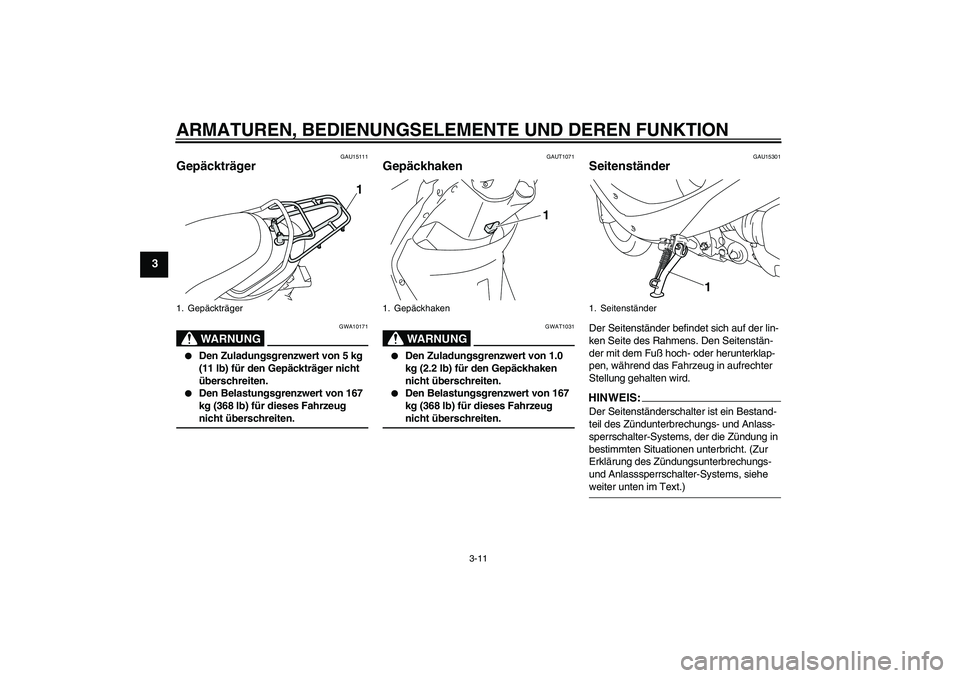

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAU15111
Gepäckträger
WARNUNG
GWA10171
Den Zuladungsgrenzwert von 5 kg
(11 lb) für den Gepäckträger nicht
überschreiten.
Den Belastungsgrenzwert von 167
kg (368 lb) für dieses Fahrzeug nicht überschreiten.
GAUT1071
Gepäckhaken
WARNUNG
GWAT1031
Den Zuladungsgrenzwert von 1.0
kg (2.2 lb) für den Gepäckhaken
nicht überschreiten.
Den Belastungsgrenzwert von 167
kg (368 lb) für dieses Fahrzeug nicht überschreiten.
GAU15301
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEIS:Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe weiter unten im Text.)
1. Gepäckträger
1
1. Gepäckhaken
1
1. Seitenständer
1
U4P7G1G0.book Page 11 Monday, December 10, 2007 6:48 PM
Page 27 of 76

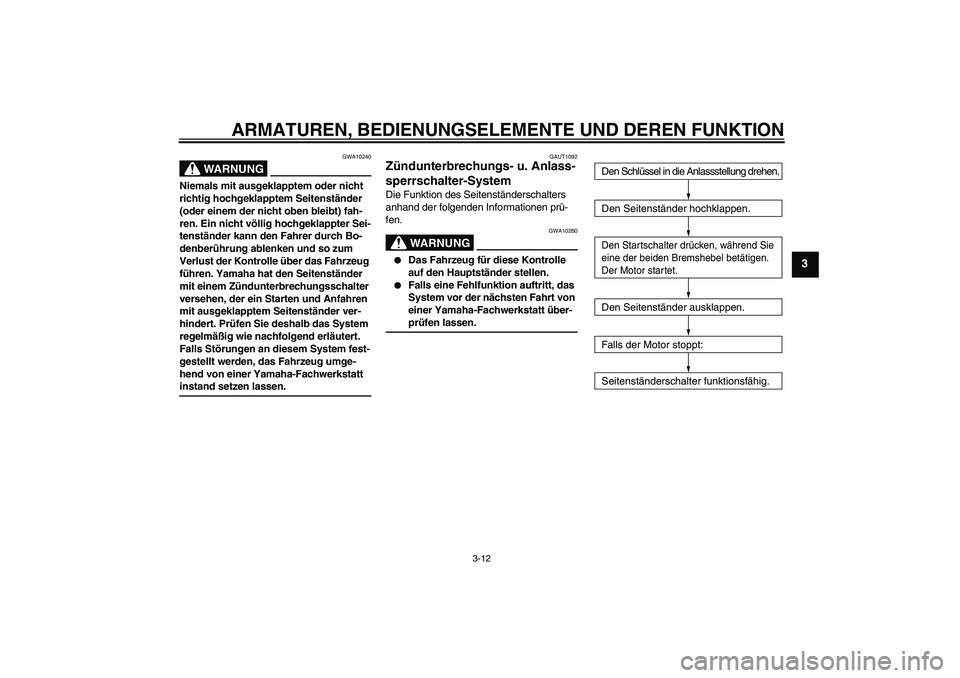

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert.
Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt instand setzen lassen.
GAUT1092
Zündunterbrechungs- u. Anlass-
sperrschalter-System Die Funktion des Seitenständerschalters
anhand der folgenden Informationen prü-
fen.
WARNUNG
GWA10260
Das Fahrzeug für diese Kontrolle
auf den Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt über-prüfen lassen.
Den Schlüssel in die Anlassstellung drehen.
Den Seitenständer hochklappen.Den Startschalter drücken, während Sie
eine der beiden Bremshebel betätigen.
Der Motor startet.Den Seitenständer ausklappen.
Falls der Motor stoppt:
Seitenständerschalter funktionsfähig.
U4P7G1G0.book Page 12 Monday, December 10, 2007 6:48 PM
Page 28 of 76

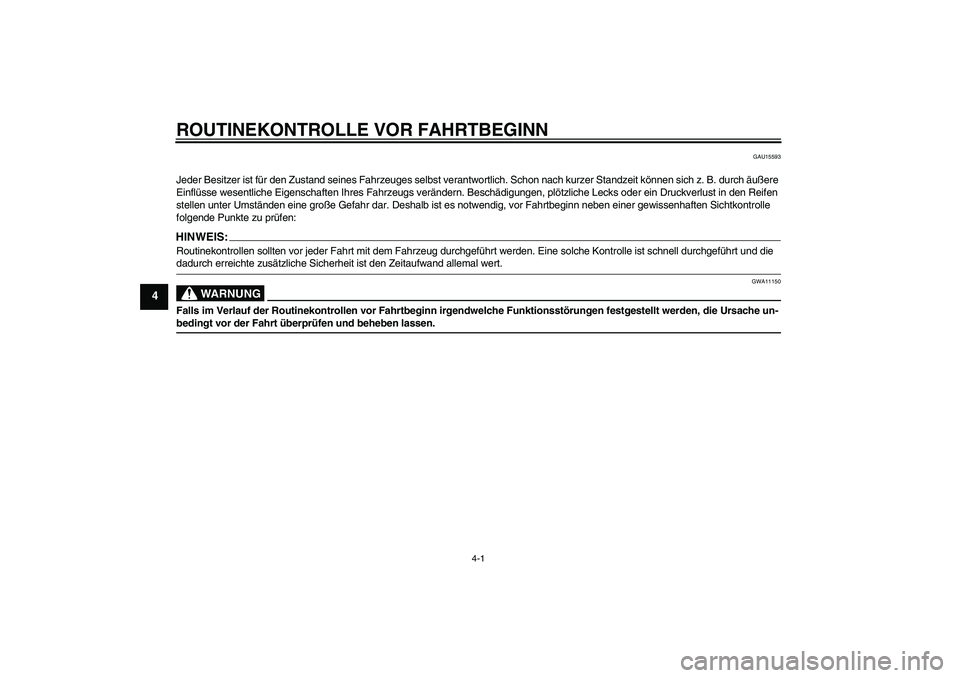

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15593
Jeder Besitzer ist für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Standzeit können sich z. B. durch äußere
Einflüsse wesentliche Eigenschaften Ihres Fahrzeugs verändern. Beschädigungen, plötzliche Lecks oder ein Druckverlust in den Reifen
stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle
folgende Punkte zu prüfen:HINWEIS:Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durchgeführt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG
GWA11150
Falls im Verlauf der Routinekontrollen vor Fahrtbeginn irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-bedingt vor der Fahrt überprüfen und beheben lassen.U4P7G1G0.book Page 1 Monday, December 10, 2007 6:48 PM
Page 29 of 76

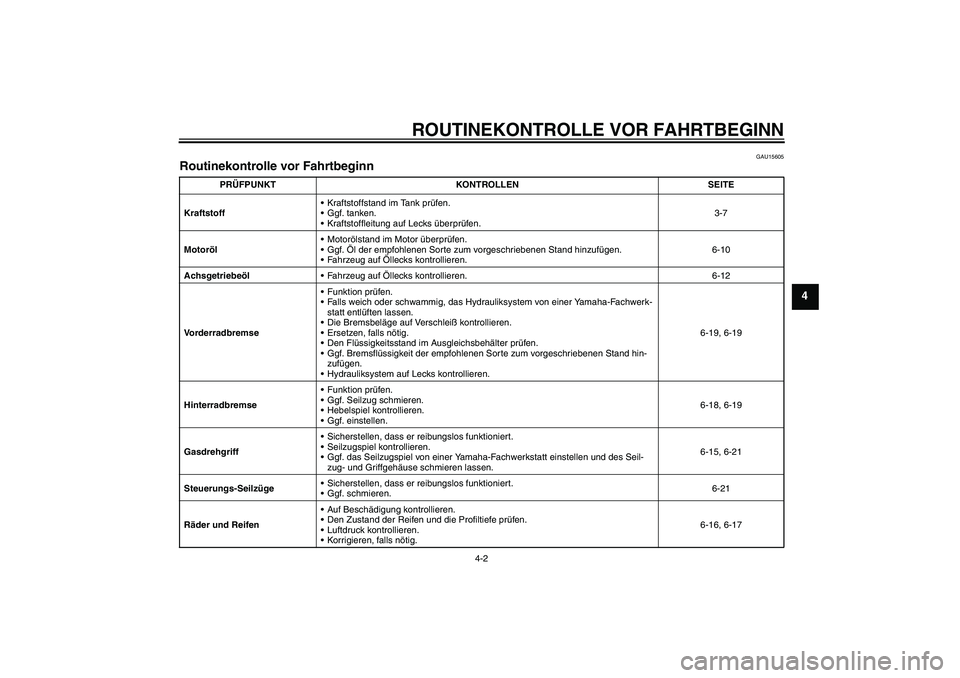

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
GAU15605
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .3-7
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-10
AchsgetriebeölFahrzeug auf Öllecks kontrollieren. 6-12
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-19, 6-19
HinterradbremseFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-18, 6-19
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-15, 6-21
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-21
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-16, 6-17
U4P7G1G0.book Page 2 Monday, December 10, 2007 6:48 PM
Page 30 of 76

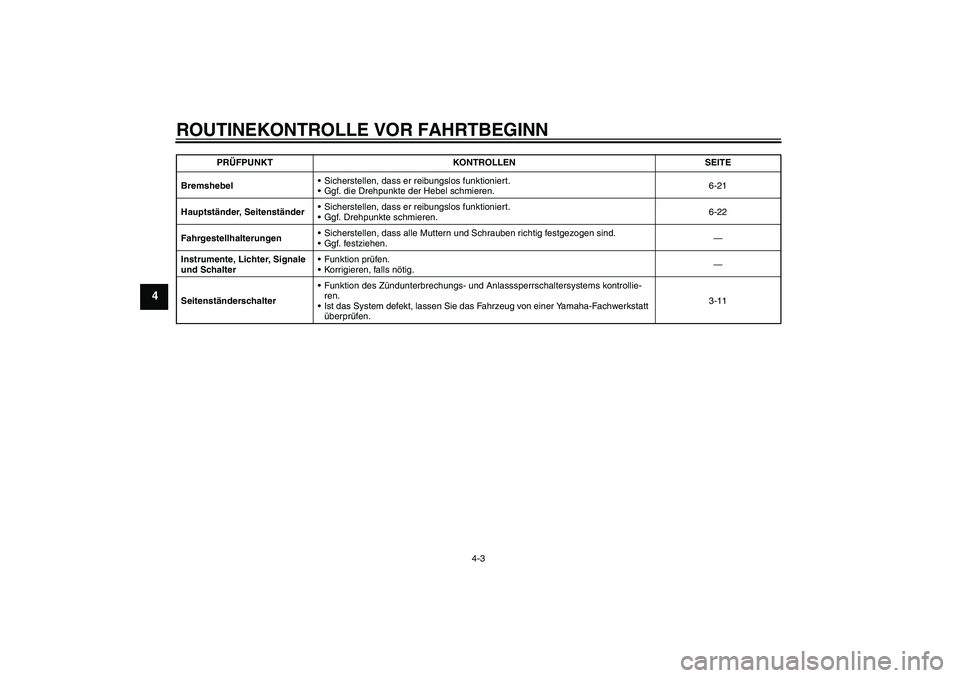

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
BremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-21
Hauptständer, SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkte schmieren.6-22
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
Instrumente, Lichter, Signale
und SchalterFunktion prüfen.
Korrigieren, falls nötig.—
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen.3-11 PRÜFPUNKT KONTROLLEN SEITE
U4P7G1G0.book Page 3 Monday, December 10, 2007 6:48 PM
Page 31 of 76

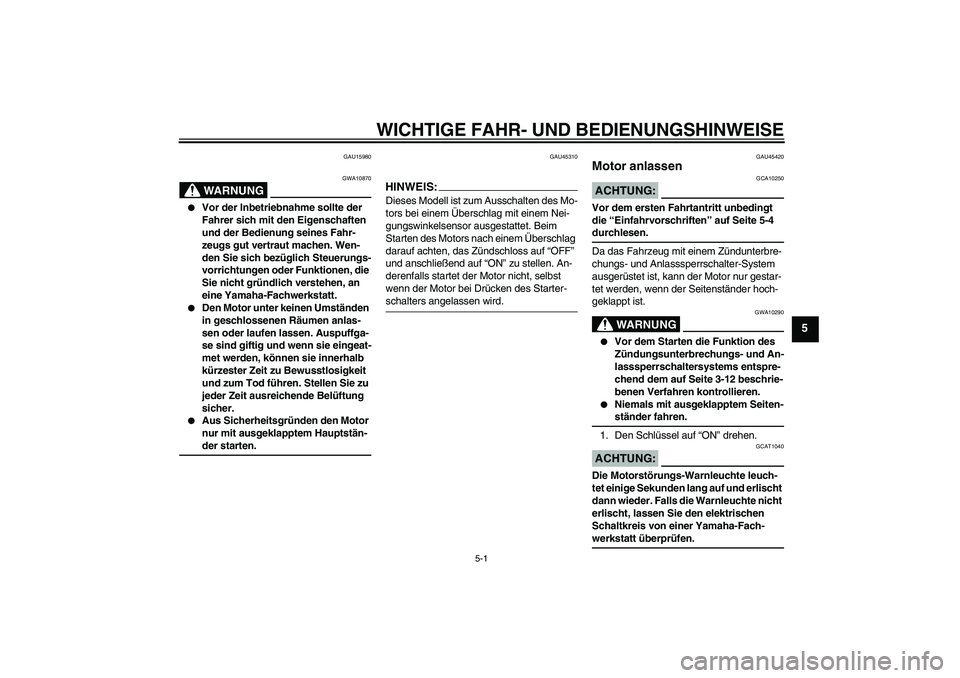

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15980
WARNUNG
GWA10870
Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Wen-
den Sie sich bezüglich Steuerungs-
vorrichtungen oder Funktionen, die
Sie nicht gründlich verstehen, an
eine Yamaha-Fachwerkstatt.
Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen oder laufen lassen. Auspuffga-
se sind giftig und wenn sie eingeat-
met werden, können sie innerhalb
kürzester Zeit zu Bewusstlosigkeit
und zum Tod führen. Stellen Sie zu
jeder Zeit ausreichende Belüftung
sicher.
Aus Sicherheitsgründen den Motor
nur mit ausgeklapptem Hauptstän-der starten.
GAU45310
HINWEIS:Dieses Modell ist zum Ausschalten des Mo-
tors bei einem Überschlag mit einem Nei-
gungswinkelsensor ausgestattet. Beim
Starten des Motors nach einem Überschlag
darauf achten, das Zündschloss auf “OFF”
und anschließend auf “ON” zu stellen. An-
derenfalls startet der Motor nicht, selbst
wenn der Motor bei Drücken des Starter-schalters angelassen wird.
GAU45420
Motor anlassen ACHTUNG:
GCA10250
Vor dem ersten Fahrtantritt unbedingt
die “Einfahrvorschriften” auf Seite 5-4 durchlesen.
Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn der Seitenständer hoch-
geklappt ist.
WARNUNG
GWA10290
Vor dem Starten die Funktion des
Zündungsunterbrechungs- und An-
lasssperrschaltersystems entspre-
chend dem auf Seite 3-12 beschrie-
benen Verfahren kontrollieren.
Niemals mit ausgeklapptem Seiten-ständer fahren.
1. Den Schlüssel auf “ON” drehen.
ACHTUNG:
GCAT1040
Die Motorstörungs-Warnleuchte leuch-
tet einige Sekunden lang auf und erlischt
dann wieder. Falls die Warnleuchte nicht
erlischt, lassen Sie den elektrischen
Schaltkreis von einer Yamaha-Fach-werkstatt überprüfen.
U4P7G1G0.book Page 1 Monday, December 10, 2007 6:48 PM
Page 32 of 76

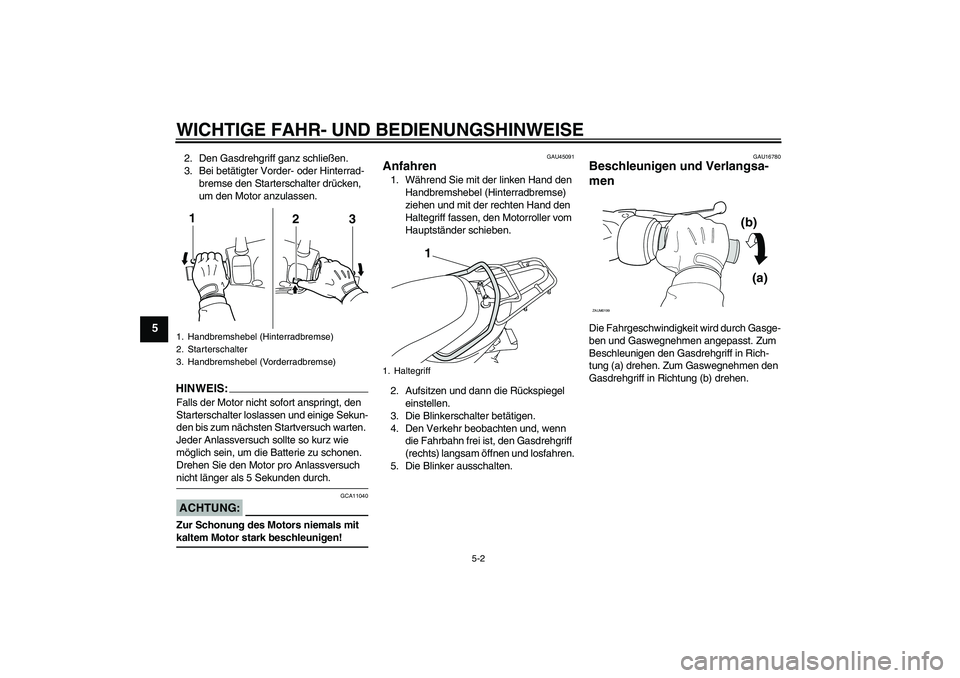

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
2. Den Gasdrehgriff ganz schließen.
3. Bei betätigter Vorder- oder Hinterrad-
bremse den Starterschalter drücken,
um den Motor anzulassen.HINWEI
S:
Falls der Motor nicht sofort anspringt, den
Starterschalter loslassen und einige Sekun-
den bis zum nächsten Startversuch warten.
Jeder Anlassversuch sollte so kurz wie
möglich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassversuch nicht länger als 5 Sekunden durch.ACHTUNG:
GCA11040
Zur Schonung des Motors niemals mit kaltem Motor stark beschleunigen!
GAU45091
Anfahren 1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, den Motorroller vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel
einstellen.
3. Die Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
5. Die Blinker ausschalten.
GAU16780
Beschleunigen und Verlangsa-
men Die Fahrgeschwindigkeit wird durch Gasge-
ben und Gaswegnehmen angepasst. Zum
Beschleunigen den Gasdrehgriff in Rich-
tung (a) drehen. Zum Gaswegnehmen den
Gasdrehgriff in Richtung (b) drehen.
1. Handbremshebel (Hinterradbremse)
2. Starterschalter
3. Handbremshebel (Vorderradbremse)
1
23
1. Haltegriff
1
(b)
(a)
ZAUM0199
