ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3

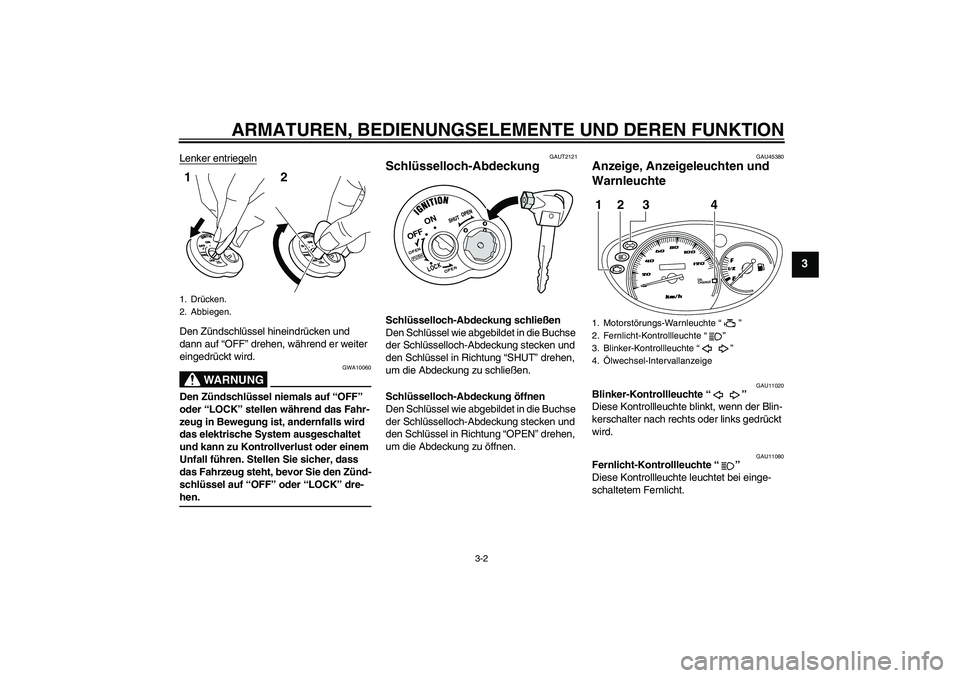

Lenker entriegelnDen Zündschlüssel hineindrücken und
dann auf “OFF” drehen, während er weiter
eingedrückt wird.
WARNUNG
GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, dass
das Fahrzeug steht, bevor Sie den Zünd-
schlüssel auf “OFF” oder “LOCK” dre-hen.
GAUT2121
Schlüsselloch-Abdeckung Schlüsselloch-Abdeckung schließen
Den Schlüssel wie abgebildet in die Buchse
der Schlüsselloch-Abdeckung stecken und
den Schlüssel in Richtung “SHUT” drehen,
um die Abdeckung zu schließen.
Schlüsselloch-Abdeckung öffnen
Den Schlüssel wie abgebildet in die Buchse
der Schlüsselloch-Abdeckung stecken und
den Schlüssel in Richtung “OPEN” drehen,
um die Abdeckung zu öffnen.
GAU45380
Anzeige, Anzeigeleuchten und
Warnleuchte
GAU11020
Blinker-Kontrollleuchte“”
Diese Kontrollleuchte blinkt, wenn der Blin-
kerschalter nach rechts oder links gedrückt
wird.
GAU11080
Fernlicht-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
1. Drücken.
2. Abbiegen.12
ON
OPEN
OPENPUSH
LOCK
OFF
1. Motorstörungs-Warnleuchte“”
2. Fernlicht-Kontrollleuchte“”
3. Blinker-Kontrollleuchte“”
4.Ölwechsel-Intervallanzeige
OIL
CHANGE
12 3 4
U4P7G1G0.book Page 2 Monday, December 10, 2007 6:48 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU45400
Ölwechsel-Intervallanzeige
Diese Anzeige wechselt alle 2000 km (1200
mi) von grün auf rot, um anzuzeigen, dass
das Motoröl gewechselt werden sollte.
Nachdem das Motoröl gewechselt worden
ist, den Rückstellknopf für die Ölwechsel-In-
tervallanzeige mit dem Zündschlüssel ein-
drücken.
Wird das Motoröl vor Ablauf des 2000 km
(1200 mi) Intervalls gewechselt, muss die
Anzeige nach diesem Ölwechsel zurückge-
stellt werden, damit der nächste fällige Öl-
wechsel zum richtigen Zeitpunkt angezeigt
werden kann.
HINWEIS:Nach dem Eindrücken des Rückstellknopfs
der Ölwechsel-Intervallanzeige wechselt die Anzeige von rot auf grün.ACHTUNG:
GCA10280
Nach den ersten 1000 km (600 mi) unbe-dingt das Motoröl wechseln.
GAUT1931
Motorstörungs-Warnleuchte“”
Diese Warnleuchte leuchtet oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors defekt ist. Lassen Sie in diesem
Fall die Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAUT1821
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometerzähler
auf. Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an. Der Kilometerzäh-
ler zeigt die insgesamt gefahrenen Kilome-
ter an.
1.Ölwechsel-Intervallanzeige
2. Rückstellknopf der Ölwechsel-Intervallanzei-
ge1
2
1. Geschwindigkeitsmesser
2. Kilometerzähler
OIL
CHANGE2 1
U4P7G1G0.book Page 3 Monday, December 10, 2007 6:48 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU12090

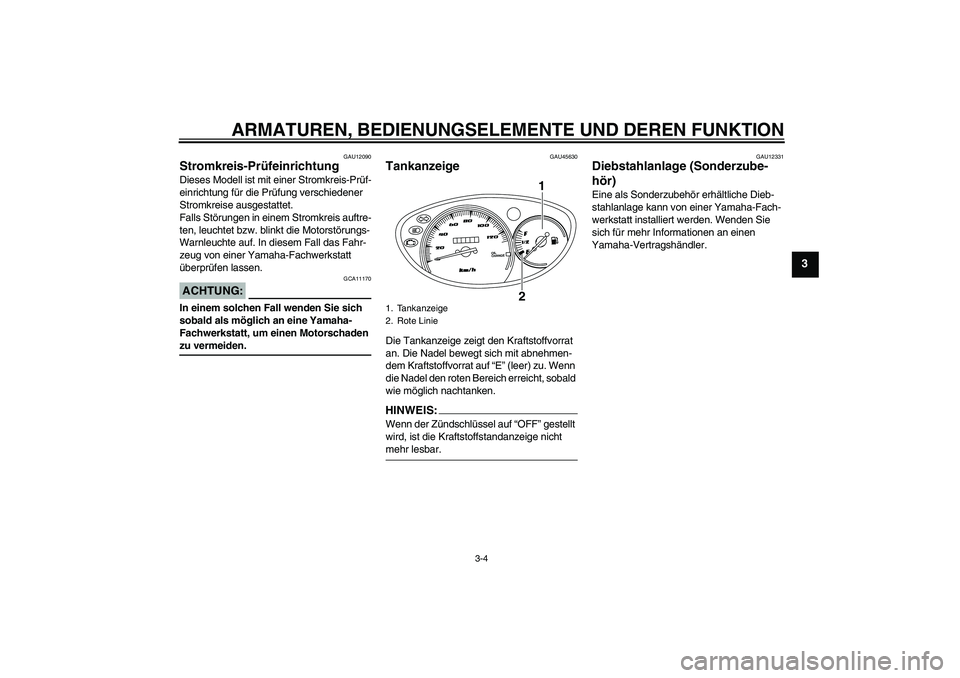

Stromkreis-Prüfeinrichtung Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls Störungen in einem Stromkreis auftre-
ten, leuchtet bzw. blinkt die Motorstörungs-
Warnleuchte auf. In diesem Fall das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.ACHTUNG:
GCA11170
In einem solchen Fall wenden Sie sich
sobald als möglich an eine Yamaha-
Fachwerkstatt, um einen Motorschaden zu vermeiden.
GAU45630
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Nadel bewegt sich mit abnehmen-
dem Kraftstoffvorrat auf “E” (leer) zu. Wenn
die Nadel den roten Bereich erreicht, sobald
wie möglich nachtanken.HINWEIS:Wenn der Zündschlüssel auf “OFF” gestellt
wird, ist die Kraftstoffstandanzeige nicht mehr lesbar.
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
1. Tankanzeige
2. Rote Linie
OIL
CHANGE
1
2
U4P7G1G0.book Page 4 Monday, December 10, 2007 6:48 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
GAU12347

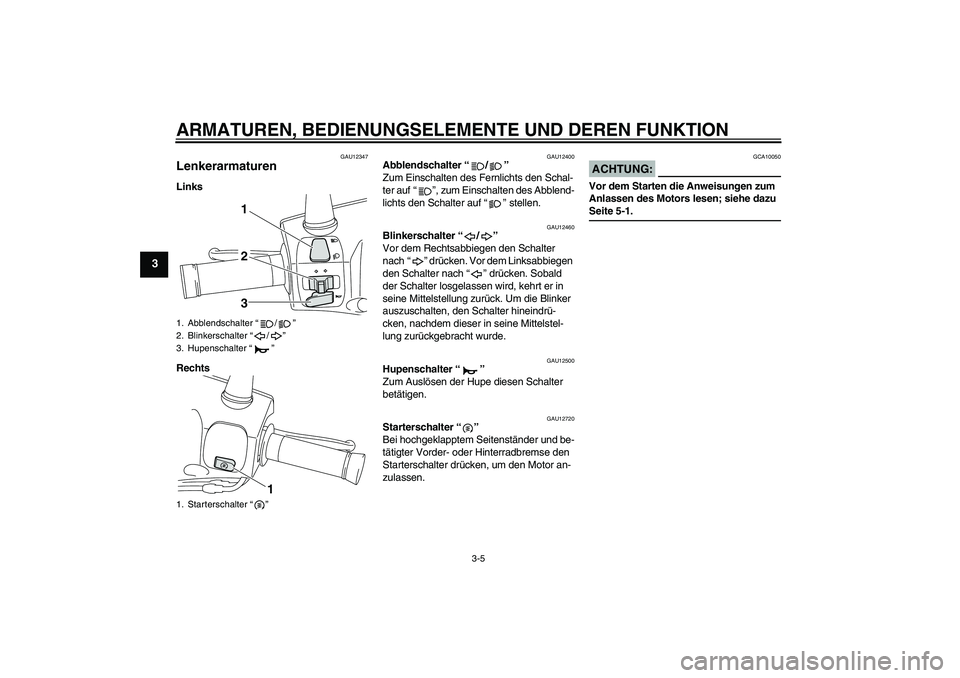

Lenkerarmaturen Links
Rechts
GAU12400
Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12720
Starterschalter“”
Bei hochgeklapptem Seitenständer und be-
tätigter Vorder- oder Hinterradbremse den
Starterschalter drücken, um den Motor an-
zulassen.
ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
1. Abblendschalter“/”
2. Blinkerschalter“/”
3. Hupenschalter“”
1. Starterschalter“”
2 13
1
U4P7G1G0.book Page 5 Monday, December 10, 2007 6:48 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
GAU12900

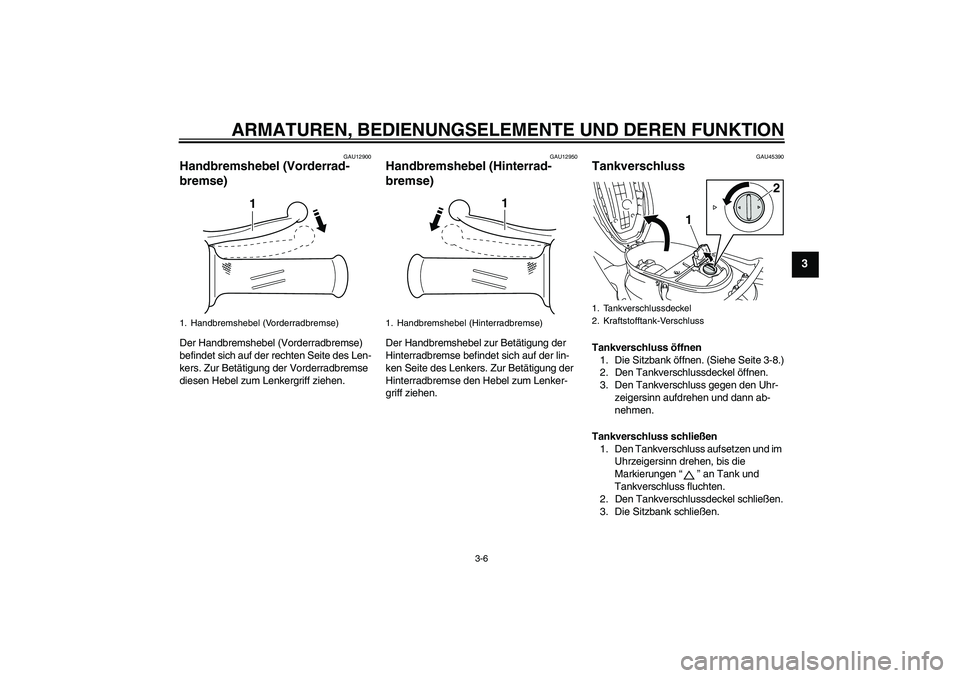

Handbremshebel (Vorderrad-
bremse) Der Handbremshebel (Vorderradbremse)
befindet sich auf der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Lenkergriff ziehen.
GAU12950
Handbremshebel (Hinterrad-
bremse) Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
GAU45390
Tankverschluss Tankverschluss öffnen
1. Die Sitzbank öffnen. (Siehe Seite 3-8.)
2. Den Tankverschlussdeckel öffnen.
3. Den Tankverschluss gegen den Uhr-
zeigersinn aufdrehen und dann ab-
nehmen.
Tankverschluss schließen
1. Den Tankverschluss aufsetzen und im
Uhrzeigersinn drehen, bis die
Markierungen“” an Tank und
Tankverschluss fluchten.
2. Den Tankverschlussdeckel schließen.
3. Die Sitzbank schließen.
1. Handbremshebel (Vorderradbremse)
1
1. Handbremshebel (Hinterradbremse)
1
1. Tankverschlussdeckel
2. Kraftstofftank-Verschluss
2
1
U4P7G1G0.book Page 6 Monday, December 10, 2007 6:48 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3

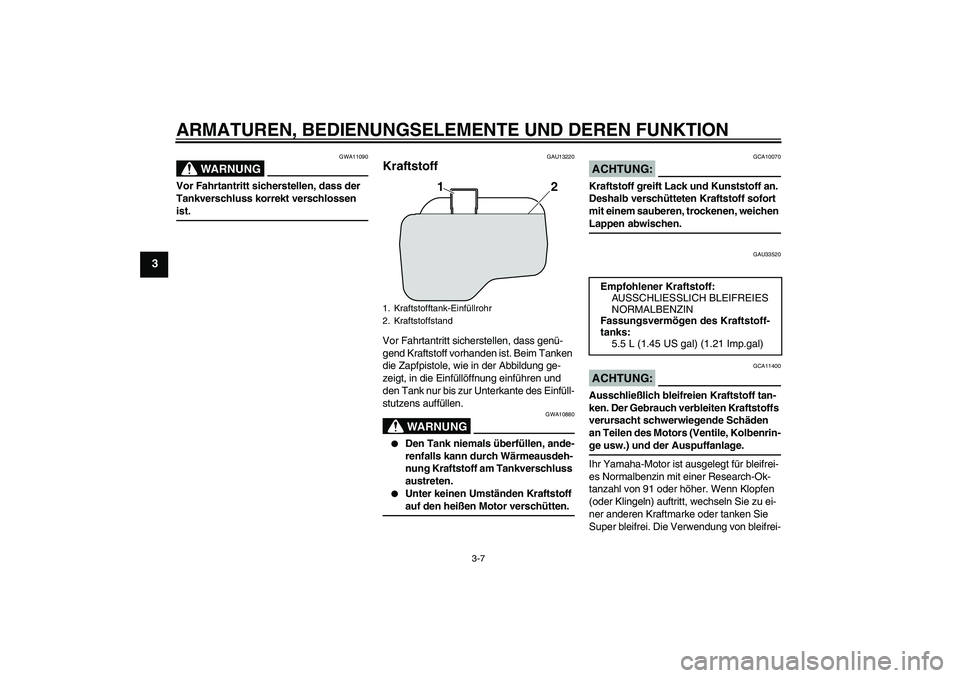

WARNUNG
GWA11090
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen ist.
GAU13220
Kraftstoff Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Beim Tanken
die Zapfpistole, wie in der Abbildung ge-
zeigt, in die Einfüllöffnung einführen und
den Tank nur bis zur Unterkante des Einfüll-
stutzens auffüllen.
WARNUNG
GWA10880


Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluss
austreten.


Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU33520
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
2 1
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
5.5 L (1.45 US gal) (1.21 Imp.gal)
U4P7G1G0.book Page 7 Monday, December 10, 2007 6:48 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3

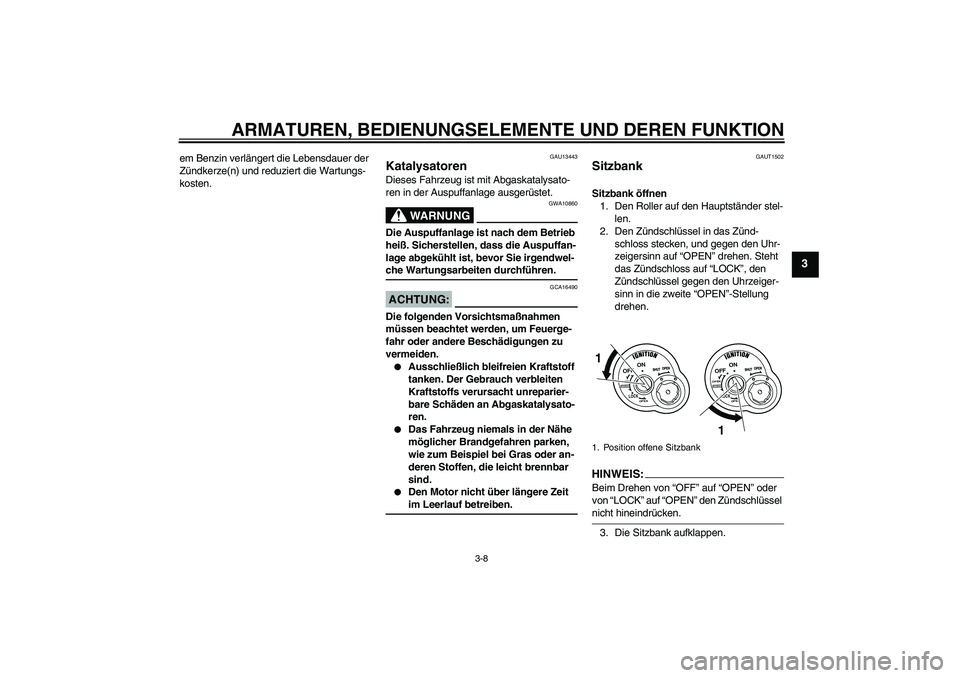

em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU13443
Katalysatoren Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgendwel-che Wartungsarbeiten durchführen.ACHTUNG:
GCA16490
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden an Abgaskatalysato-
ren.


Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.


Den Motor nicht über längere Zeit im Leerlauf betreiben.
GAUT1502
Sitzbank Sitzbank öffnen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Zündschlüssel in das Zünd-
schloss stecken, und gegen den Uhr-
zeigersinn auf “OPEN” drehen. Steht
das Zündschloss auf “LOCK”, den
Zündschlüssel gegen den Uhrzeiger-
sinn in die zweite “OPEN”-Stellung
drehen.HINWEIS:Beim Drehen von “OFF” auf “OPEN” oder
von “LOCK” auf “OPEN” den Zündschlüssel nicht hineindrücken.
3. Die Sitzbank aufklappen.1. Position offene Sitzbank
ON
OPEN
OPENP
U
S
HLOCKOFF
ON
OPEN
OPENP
U
S
HLOCKOFF
1
1
U4P7G1G0.book Page 8 Monday, December 10, 2007 6:48 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
Sitzbank schließen
1. Die Sitzbank zuklappen und dann her-
unterdrücken, sodass sie einrastet.
2. Den Schlüssel vom Zündschloss ab-
ziehen, wenn der Roller unbeaufsich-
tigt gelassen wird.HINWEIS:Vor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU37480

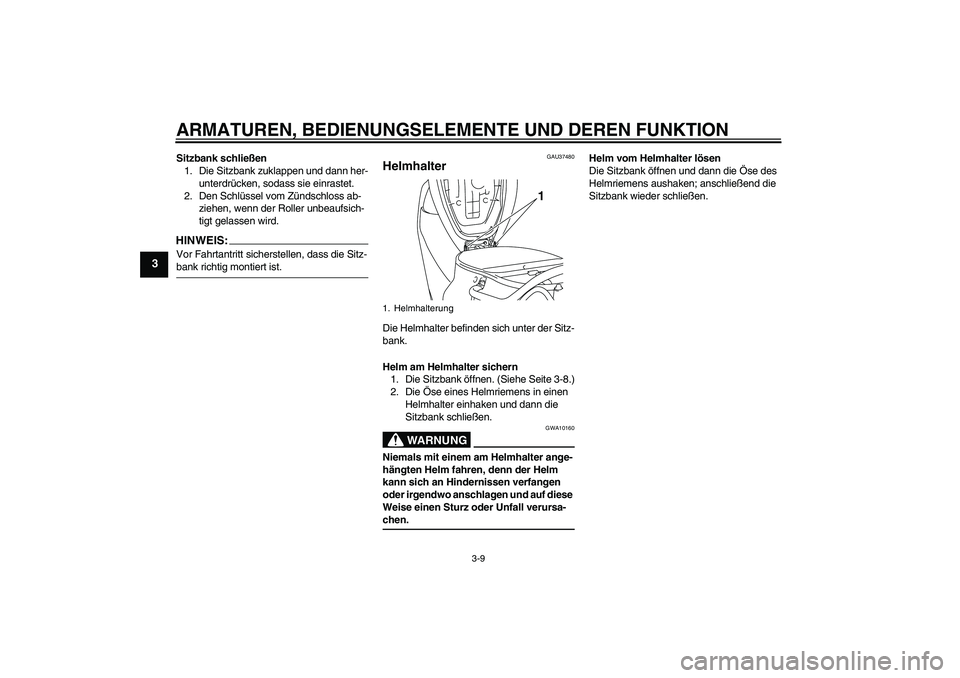

Helmhalter Die Helmhalter befinden sich unter der Sitz-
bank.
Helm am Helmhalter sichern
1. Die Sitzbank öffnen. (Siehe Seite 3-8.)
2. Die Öse eines Helmriemens in einen
Helmhalter einhaken und dann die
Sitzbank schließen.
WARNUNG
GWA10160
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
