ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
FAU23013
Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION:
FCA10581
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoirroulé sous la pluie.
1. Nettoyer toute la crasse et la boue à la
brosse ou avec un essuyeur.N.B.:Si un nettoyage en profondeur est néces-
saire, il faudra faire déposer la chaîne et la
faire tremper dans du dissolvant par un con-cessionnaire Yamaha.
2. Vaporiser du lubrifiant Yamaha pour
chaînes et câbles ou du lubrifiant pour
chaîne de transmission d’une autre
bonne marque sur les deux côtés et
sur la face supérieure de la chaîne afin
que tous les flasques et rouleaux
soient lubrifiés correctement.
FAU23091
Contrôle et lubrification des câ-
bles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha.
AVERTISSEMENT
FWA10710
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout câ-
ble endommagé dès que possible afind’éviter un accident.
FAU23111
Contrôle et lubrification de la poi-
gnée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recommandé:
Lubrifiant Yamaha pour chaînes et
câbles ou huile moteur SAE 10W-30
U1P682F0.book Page 20 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
FAU44270

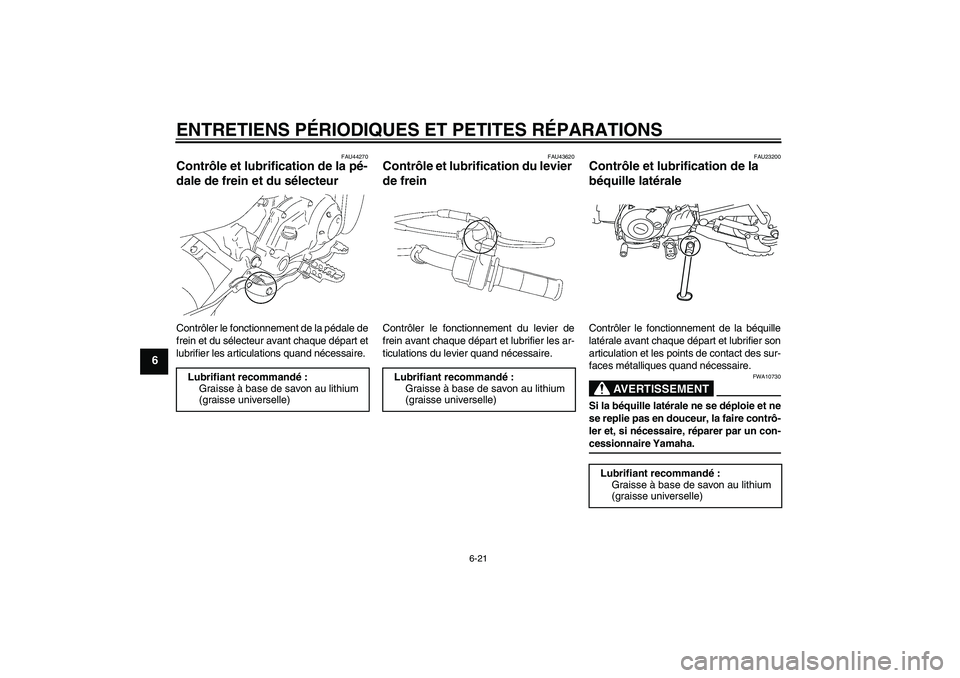

Contrôle et lubrification de la pé-
dale de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire.
FAU43620
Contrôle et lubrification du levier
de frein Contrôler le fonctionnement du levier de
frein avant chaque départ et lubrifier les ar-
ticulations du levier quand nécessaire.
FAU23200
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10730
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-cessionnaire Yamaha. Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
U1P682F0.book Page 21 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
FAUM1650
Lubrification des pivots du bras
oscillant Contrôler les pivots du bras oscillant aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
FAU42080
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT
FWA10750
Caler solidement le véhicule pour qu’ilne puisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION:
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
Lubrifiant recommandé:
Graisse à base de savon au lithium
U1P682F0.book Page 22 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU23280
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT
FWA10750
Caler solidement le véhicule pour qu’ilne puisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU40440
Batterie Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
U1P682F0.book Page 23 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
Dépose de la batterie
1. Déposer la selle. (Voir page 3-7.)
2. Déposer le couvercle de la batterie
après avoir retiré ses vis.
3. Décrocher la sangle de batterie, puis
retirer la batterie de son logement.4. Débrancher la fiche rapide de la batte-
rie.
Mise en place de la batterie
1. Brancher la fiche rapide de la batterie.
2. Remettre la batterie à sa place, puis
accrocher la sangle de batterie au sup-
port.
3. Remettre le couvercle de la batterie en
place en le fixant à l’aide de ses vis.
4. Remettre la selle en place.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublierqu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
Conservation de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION:
FCA10630


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches. L’utilisation
d’un chargeur de batterie conven-
tionnel va endommager la batterie.
Si l’on ne peut se procurer un char-
geur de batterie étanche, il est in-
dispensable de faire charger la bat-
terie par un concessionnaireYamaha.
1. Vis
2. Batterie
3. Couvercle de batterie
1. Batterie
2. Sangle de batterie
3. Fiche rapide de batterie
U1P682F0.book Page 24 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
FAU42020

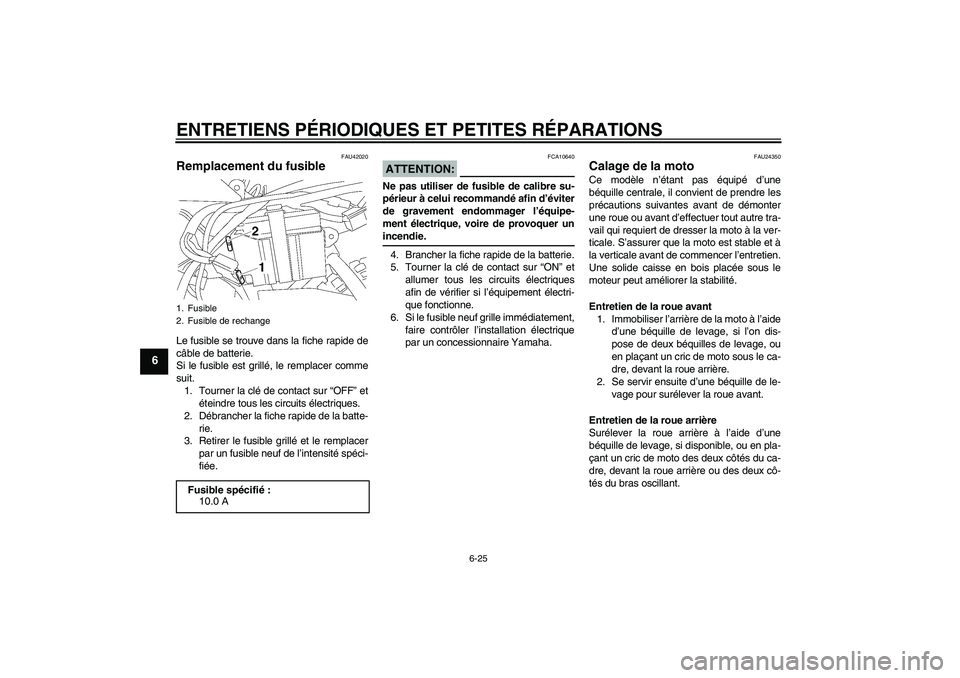

Remplacement du fusible Le fusible se trouve dans la fiche rapide de
câble de batterie.
Si le fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre tous les circuits électriques.
2. Débrancher la fiche rapide de la batte-
rie.
3. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée.
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
4. Brancher la fiche rapide de la batterie.
5. Tourner la clé de contact sur “ON” et
allumer tous les circuits électriques
afin de vérifier si l’équipement électri-
que fonctionne.
6. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
1. Fusible
2. Fusible de rechangeFusible spécifié:
10.0 A
U1P682F0.book Page 25 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
FAU24360
Roue avant
FAU39791
Dépose de la roue avant
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Déposer la protection de chaque bras
fourche après avoir retiré les vis.
2. Déconnecter le câble de frein de la
roue en retirant l’écrou de réglage de
la garde du levier de frein à la biellette
de frein, puis retirer le câble de la biel-
lette de frein.3. Desserrer l’écrou d’axe.
4. Surélever la roue avant en procédant
comme expliqué à la page 6-25.
5. Déposer l’écrou d’axe et la rondelle.6. Extraire l’axe, puis déposer la roue.
FAU39801
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.
2. Insérer l’axe de roue par le côté droit.N.B.:Veiller à aligner la fente du flasque de freinsur la retenue du bras de fourche.
1. Protection de bras de fourche
2. Vis
1. Câble de frein
2. Biellette de frein
3.Écrou de réglage de la garde du levier de
frein
1.Écrou d’axe
2. Rondelle
1. Axe de roue
U1P682F0.book Page 26 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
3. Reposer la roue avant sur le sol.
4. Monter la rondelle et l’écrou d’axe,
puis serrer l’écrou d’axe au couple
spécifié.
5. Brancher le câble de frein à la biellette
de frein, puis monter l’écrou de ré-
glage de la garde de la pédale de frein
sur le câble.
6. Régler la garde du levier de frein. (Voir
page 6-16.)
7. Tout en actionnant le frein avant, ap-
puyer fermement à quelques reprises
sur le guidon afin de contrôler le bon
fonctionnement de la fourche.8. Reposer les protections de bras de
fourche et les fixer avec les vis.
FAU25080
Roue arrière
FAU39770
Dépose de la roue arrière
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Desserrer l’écrou d’axe.
2. Retirer l’écrou de réglage de la garde
de la pédale de frein, puis détacher la
tige de frein de la biellette de frein.
1. Fente
2. RetenueCouple de serrage :
Écrou d’axe :
35 Nm (3.5 m·kgf, 25 ft·lbf)
1
2
1.Écrou d’axe
2. Rondelle
3.Écrou de réglage de la tension de la chaîne
de transmission
4. Contre-écrou
1
4
3
2
U1P682F0.book Page 27 Wednesday, May 23, 2007 9:38 AM
