ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
FAU21360
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.N.B.:Il faut se procurer un compte-tours de dia-gnostic afin de pouvoir effectuer ce travail.
1. Fixer le compte-tours au fil de la bou-
gie.
2. Mettre le moteur en marche et le lais-
ser chauffer pendant plusieurs minu-
tes entre 1000 et 2000 tr/mn, tout en
l’emballant quelques fois dans les
4000 à 5000 tr/mn.N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
3. Contrôler le régime de ralenti du mo-
teur et, si nécessaire, le corriger con-
formément aux spécifications à l’aide
de la vis de butée de papillon des gaz.
Pour augmenter le régime de ralenti
du moteur, tourner la vis dans le sens(a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens
(b).
N.B.:Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.
FAU21370
Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et le régler comme suit si nécessaire.N.B.:Il faut s’assurer que le régime de ralenti du
moteur soit réglé correctement avant de
procéder au contrôle et au réglage du jeu decâble des gaz.
1. Desserrer le contre-écrou.
2. Pour augmenter le jeu de câble des
gaz, tourner l’écrou de réglage dans le
sens (a). Pour diminuer le jeu de câble
des gaz, tourner l’écrou de réglage
dans le sens (b).
1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
1600–1800 tr/mn
1
(a) (b)
1. Jeu de câble des gaz
U1P682F0.book Page 12 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
3. Serrer le contre-écrou.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU39820
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA14380


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus au poids du pilote, à la
vitesse de conduite et aux condi-tions de conduite.
1. Contre-écrou
2.Écrou de réglage du jeu de câble des gaz
2 (a)
(b) 1
Pression de gonflage de pneu
standard :
Avant :
100 kPa (15 psi) (1.00 kgf/cm²)
Arrière :
100 kPa (15 psi) (1.00 kgf/cm²)
U1P682F0.book Page 13 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
Renseignements sur les pneus
Cette moto est équipée de roues à rayons
munies d’un pneu à chambre à air.
AVERTISSEMENT
FWA10460


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha MotorCo., Ltd. pour ce modèle.AVERTISSEMENT
FWA14390


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est ré-
duite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
de son contrôle.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.


La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par unepièce de bonne qualité.
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) :
4.0 mm (0.16 in)
12
Pneu avant :
Taille :
2.50-10 4PR
Fabricant/modèle :
CHENG SHIN/KNOBBY
Pneu arrière :
Taille :
2.50-10 4PR
Fabricant/modèle :
CHENG SHIN/KNOBBY
U1P682F0.book Page 14 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FAU21940
Roues à rayons Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées, et il faut
contrôler le serrage des rayons. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU40431
Accessoires et pièces de re-
change
AVERTISSEMENT
FWA14481
Bien veiller à n’utiliser que des accessoi-
res et pièces de rechange spécialement
conçus pour ce modèle, et à les monter
solidement afin de garantir l’équilibre et
la conception d’origine. Les pièces et ac-
cessoires Yamaha d’origine sont con-
çus et testés en vue de leur compatibilité
avec ce véhicule. Il est dès lors recom-
mandé de se procurer des pièces et ac-
cessoires Yamaha d’origine. L’utilisa-
tion de pièces de rechange et
d’accessoires non approuvés par
Yamaha risque d’être à l’origine d’une
perte d’équilibre et de réduire la sécurité
de conduite. Comme Yamaha ne peut
contrôler la qualité des accessoires ou
pièces d’autres marques, Yamaha ne
peut être tenue responsable des consé-
quences, quelles qu’elles soient, de l’uti-
lisation d’accessoires et de pièces nonapprouvés.
FAU44661
Réglage du jeu de l’embrayage Contrôler et régler, si nécessaire, le jeu de
l’embrayage aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
1. Desserrer le contre-écrou.
2. Tourner lentement la vis de réglage de
l’embrayage dans le sens (a) jusqu’à
ce qu’une résistance soit perceptible,
puis la tourner de 1/8 tour dans le sens
(b).N.B.:Tourner la vis de réglage de l’embrayage
dans le sens (a) pour réduire le jeu de l’em-
brayage, et la tourner dans le sens (b) pourl’augmenter.1. Contre-écrou
2. Vis de réglage d’embrayage
U1P682F0.book Page 15 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
3. Serrer le contre-écrou au couple spé-
cifié.N.B.:Lors du serrage du contre-écrou, maintenir
la vis de réglage de l’embrayage à l’aide
d’un tournevis de sorte que celle-ci netourne pas avec le contre-écrou.
FAU22130
Réglage de la garde du levier de
frein La garde du levier de frein doit être de 10.0–
20.0 mm (0.39–0.79 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.
Pour augmenter la garde du levier de frein,
tourner l’écrou de réglage au flasque de
frein dans le sens (a). Pour la réduire, tour-
ner l’écrou de réglage dans le sens (b).
AVERTISSEMENT
FWA10650
Si on ne parvient pas à obtenir le réglage
spécifié, confier ce travail à un conces-sionnaire Yamaha. Couple de serrage :
Contre-écrou :
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
1. Garde du levier de frein
1
1.Écrou de réglage de la garde du levier de
frein
1
(a)
(b)
U1P682F0.book Page 16 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6

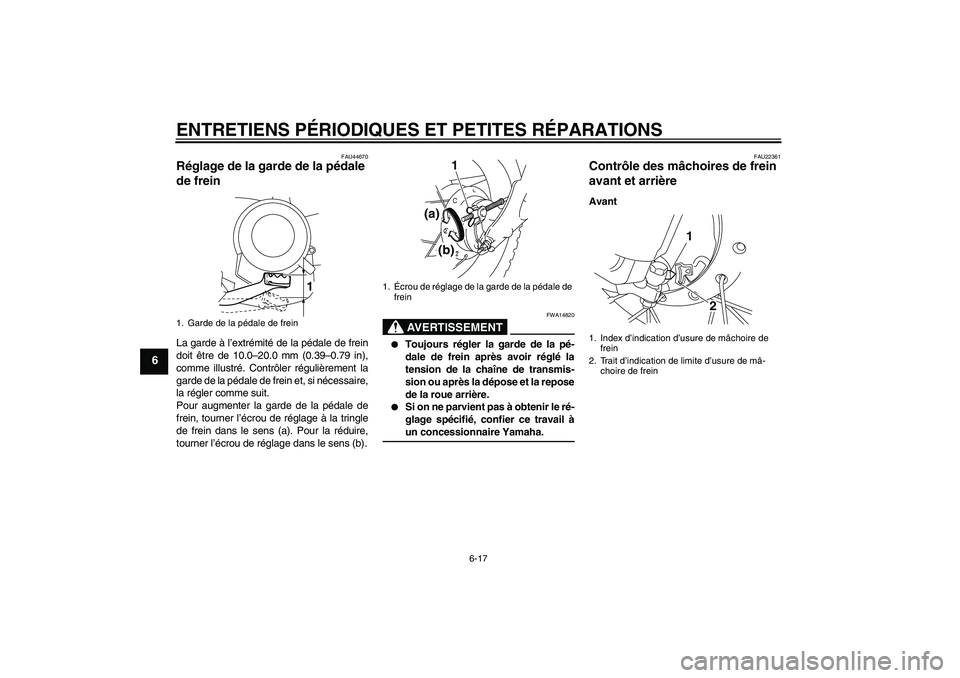

FAU44670
Réglage de la garde de la pédale
de frein La garde à l’extrémité de la pédale de frein
doit être de 10.0–20.0 mm (0.39–0.79 in),
comme illustré. Contrôler régulièrement la
garde de la pédale de frein et, si nécessaire,
la régler comme suit.
Pour augmenter la garde de la pédale de
frein, tourner l’écrou de réglage à la tringle
de frein dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le sens (b).
AVERTISSEMENT
FWA14820


Toujours régler la garde de la pé-
dale de frein après avoir réglé la
tension de la chaîne de transmis-
sion ou après la dépose et la repose
de la roue arrière.


Si on ne parvient pas à obtenir le ré-
glage spécifié, confier ce travail àun concessionnaire Yamaha.
FAU22361
Contrôle des mâchoires de frein
avant et arrière Avant
1. Garde de la pédale de frein
1
1.Écrou de réglage de la garde de la pédale de
frein
(b) (a)
1
1. Index d’indication d’usure de mâchoire de
frein
2. Trait d’indication de limite d’usure de mâ-
choire de frein
2
1
U1P682F0.book Page 17 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6

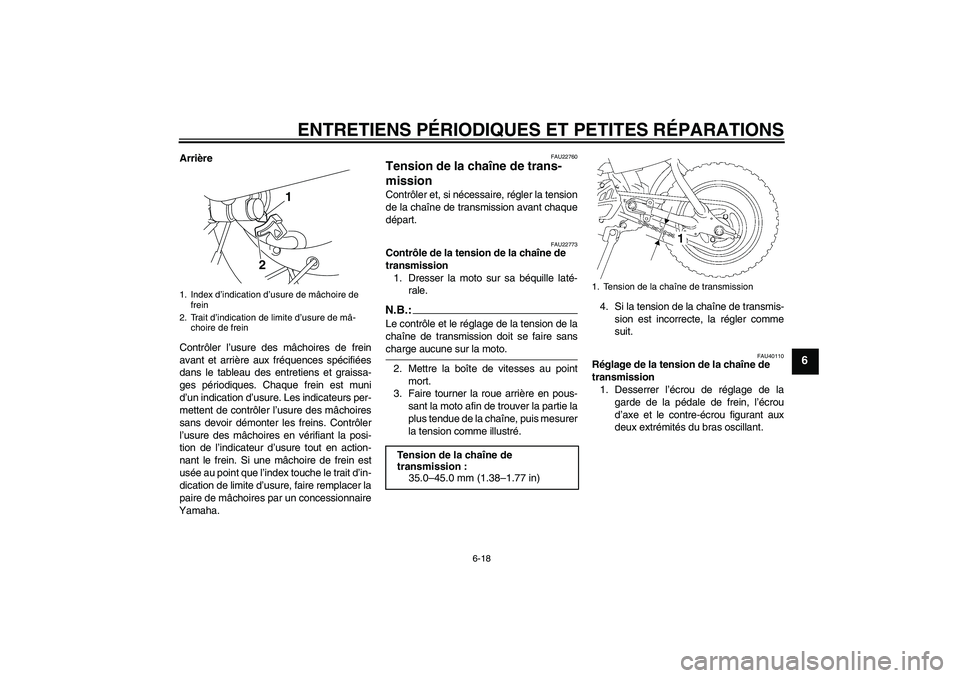

Arrière
Contrôler l’usure des mâchoires de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques. Chaque frein est muni
d’un indication d’usure. Les indicateurs per-
mettent de contrôler l’usure des mâchoires
sans devoir démonter les freins. Contrôler
l’usure des mâchoires en vérifiant la posi-
tion de l’indicateur d’usure tout en action-
nant le frein. Si une mâchoire de frein est
usée au point que l’index touche le trait d’in-
dication de limite d’usure, faire remplacer la
paire de mâchoires par un concessionnaire
Yamaha.
FAU22760
Tension de la chaîne de trans-
mission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22773
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.N.B.:Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sanscharge aucune sur la moto.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU40110
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou de réglage de la
garde de la pédale de frein, l’écrou
d’axe et le contre-écrou figurant aux
deux extrémités du bras oscillant.
1. Index d’indication d’usure de mâchoire de
frein
2. Trait d’indication de limite d’usure de mâ-
choire de frein
21
Tension de la chaîne de
transmission :
35.0–45.0 mm (1.38–1.77 in)
1. Tension de la chaîne de transmission
U1P682F0.book Page 18 Wednesday, May 23, 2007 9:38 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage de chaque
extrémité du bras oscillant dans le
sens (a). Pour détendre la chaîne,
tourner les écrous de réglage dans le
sens (b), puis pousser la roue arrière
vers l’avant.N.B.:Se servir des repères d’alignement figurant
de part et d’autre du bras oscillant afin de
régler les deux écrous de réglage de façon
identique, et donc, de permettre un aligne-ment de roue correct.
ATTENTION:
FCA10570
Une chaîne mal tendue impose des ef-
forts excessifs au moteur et à d’autres
pièces essentielles, et risque de sauter
ou de casser. Pour éviter ce problème,
veiller à ce que la tension de la chaîne de
transmission soit toujours dans les limi-tes spécifiées.
3. Serrer les deux contre-écrous et
l’écrou d’axe à leur couple de serrage
spécifique.4. Régler la garde de la pédale de frein.
(Voir page 6-17.)
1.Écrou de réglage de la garde de la pédale de
frein
2.Écrou de réglage de la tension de la chaîne
de transmission
3. Contre-écrou
1
2
3
1.Écrou d’axe
2. Contre-écrou
3.Écrou de réglage de la tension de la chaîne
de transmission
4. Repères d’alignement
1(b) 4(a)
2
3
Couples de serrage :
Contre-écrou :
7.0 Nm (0.7 m·kgf, 5.1 ft·lbf)
Écrou d’axe :
60 Nm (6.0 m·kgf, 43 ft·lbf)
U1P682F0.book Page 19 Wednesday, May 23, 2007 9:38 AM
