MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-2
2
3
4
5
67
8
9
NOTA:

Caso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
AVISO

PWA10350
As modificações não aprovadas pela
Yamaha podem provocar perda de de-
sempenho e tornar a utilização do veícu-
lo insegura. Consulte um
concessionário Yamaha antes de tentar
fazer alterações.

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-3
1
2
3
4
5
6
7
8
9

PAU1770A
Tabela de lubrificação e manutenção periódica
NOTA:


As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.

A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).

Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*
Tubo de combustível

Ve r ifique se os tubos de com-
bustível apresentam fendas ou
danos.
√√√√√
2*
Velas de ignição

Ve r ifique o estado.

Limpe e corrija a distância.
√√

Substitua.
√√
3*
Válvulas

Ve r ifique a folga das válvulas.

Ajuste.Cada 40000 km (24000 mi)
4
Elemento do filtro
de ar

Substitua.
√√
5*
Elementos de filtro
de ar da caixa da
correia em V

Limpe.
√√

Substitua.
√√
6*
Tr a vão dianteiro

Ve r ifique o funcionamento, o
nível de líquido e se existem
fugas de líquidos no veículo.
√√√√√√

Substitua as pastilhas do tra-
vão.Sempre que estiverem gastas até ao limite

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-4
2
3
4
5
67
8
9

7*
Tr a vão traseiro

Ve r ifique o funcionamento, o
nível de líquido e se existem
fugas de líquidos no veículo.
√√√√√√

Substitua as pastilhas do tra-
vão.Sempre que estiverem gastas até ao limite
8
Bloqueio do travão
traseiro

Ve r ifique o funcionamento.

Ajuste.
√√√√√√
9*
Tubos dos travões

Ve r ifique se apresentam fen-
das ou danos.
√√√√√

Substitua. De 4 em 4 anos
10

*
Rodas

Ve r ifique se apresentam des-
gaste ou danos.
√√√√
11

*
Pneus

Ve r ifique a profundidade da
face de rolamento e se existem
danos.

Se necessário, substitua-os.

Ve r ifique a pressão do ar.

Se necessário, corrija.
√√√√√
12

*
Rolamentos de roda

Ve r ifique se os rolamentos
estão soltos ou se apresen-
tam danos.
√√√√
13

*
Rolamentos da
direcção

Ve r ifique a folga dos rolamen-
tos e se a direcção está dura.
√√√√√

Lubrifique com massa de
lubrificação de sabão de lítio.Cada 20000 km (12000 mi)
14

*
Fixadores do chas-
sis

Certifique-se de que todas as
porcas, cavilhas e parafusos
estão devidamente alinhados.
√√√√√
N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-5
1
2
3
4
5
6
7
8
9

15

Eixo de pivô da ala-
vanca do travão
dianteiro

Lubrifique com graxa de sili-
cone.
√√√√√
16

Eixo de pivô da ala-
vanca do travão tra-
seiro

Lubrifique com graxa de sili-
cone.
√√√√√
17

Descanso lateral,
descanso central

Ve r ifique o funcionamento.

Lubrifique.
√√√√√
18

*
Interruptor do des-
canso lateral

Ve r ifique o funcionamento.
√√√√√√
19

*
Forquilha dianteira

Ve r ifique o funcionamento e se
apresenta fuga de óleo.
√√√√
20

*
Amortecedor de
choques

Ve r ifique o funcionamento e se
o amortecedor tem fuga de
óleo.
√√√√
21

*
Injecção de combus-
tível

Ajuste a velocidade de ralenti
do motor e a sincronização.
√√√√√√
22

Óleo do motor

Mude. (Consulte a página 3-6.)
√
Quando o indicador de mudança de óleo piscar

Ve r ifique o nível do óleo e se o
veículo apresenta fugas de
óleo.Cada 5000 km (3000 mi)
√
23

Cartucho do filtro de
óleo do motor

Substitua.
√√√
24

*
Sistema de
refrigeração

Ve r ifique o nível de refrige-
rante e se o veículo apresenta
fuga de refrigerante.
√√√√√

Mude. De 3 em 3 anos
N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
2
3
4
5
67
8
9

25

Óleo da transmissão
por corrente

Ve r ifique se o veículo apre-
senta fugas de óleo.

Mude.
√√√√
26

*
Correia em V

Substitua.Quando o indicador de substituição da correia em V piscar [a cada
20000 km (12000 mi)]
27

*
Interruptores dos
travões dianteiro e
traseiro

Ve r ifique o funcionamento.
√√√√√√
28

Peças de movi-
mento e cabos

Lubrifique.
√√√√√
29

*
Compartimento do
punho do acelerador
e cabo

Ve r ifique o funcionamento e a
folga.

Se necessário, ajuste da folga
do cabo do acelerador.

Lubrifique o compartimento do
punho do acelerador e o cabo.
√√√√√
30

*
Luzes, sinais e inter-
ruptores

Ve r ifique o funcionamento.

Ajuste o feixe do farol dianteiro.
√√√√√√
N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
1
2
3
4
5
6
7
8
9

PAU18680
NOTA:


Filtro de ar

O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que tem de ser limpo com ar
comprimido para evitar que seja danificado.

O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.

Assistência do travão hidráulico

Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.

Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.

Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
2
3
4
5
67
8
9

PAU18771
Remoção e instalação dos
painéis
Os painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU45012
Painel A
Remoção do painel
1. Retire os fixadores rápidos.2. Retire o lado direito e esquerdo supe-
rior do painel puxando para cima e,
em seguida, puxe o painel para baixo
como ilustrado.
Instalação do painel
Coloque o painel na posição original e de-
pois instale os fixadores rápidos.

1. Painel A
2. Painel B
3. Painel C
4. Painel D
5. Painel E
34
5
12

1. Painel F
1. Painel A
2. Fixador rápido
1
2
1

1. Painel A
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
1
2
3
4
5
6
7
8
9

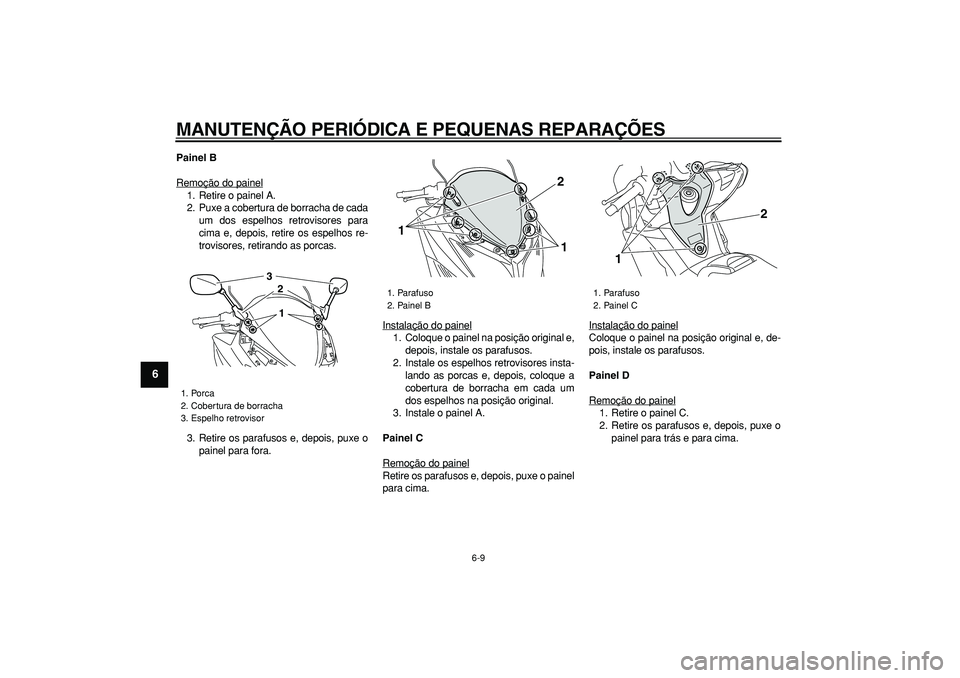

Painel B
Remoção do painel
1. Retire o painel A.
2. Puxe a cobertura de borracha de cada
um dos espelhos retrovisores para
cima e, depois, retire os espelhos re-
trovisores, retirando as porcas.
3. Retire os parafusos e, depois, puxe o
painel para fora.Instalação do painel
1. Coloque o painel na posição original e,
depois, instale os parafusos.
2. Instale os espelhos retrovisores insta-
lando as porcas e, depois, coloque a
cobertura de borracha em cada um
dos espelhos na posição original.
3. Instale o painel A.
Painel C
Remoção do painelRetire os parafusos e, depois, puxe o painel
para cima.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale os parafusos.
Painel D
Remoção do painel1. Retire o painel C.
2. Retire os parafusos e, depois, puxe o
painel para trás e para cima.

1. Porca
2. Cobertura de borracha
3. Espelho retrovisor
1
32

1. Parafuso
2. Painel B
21
1

1. Parafuso
2. Painel C
2
1
