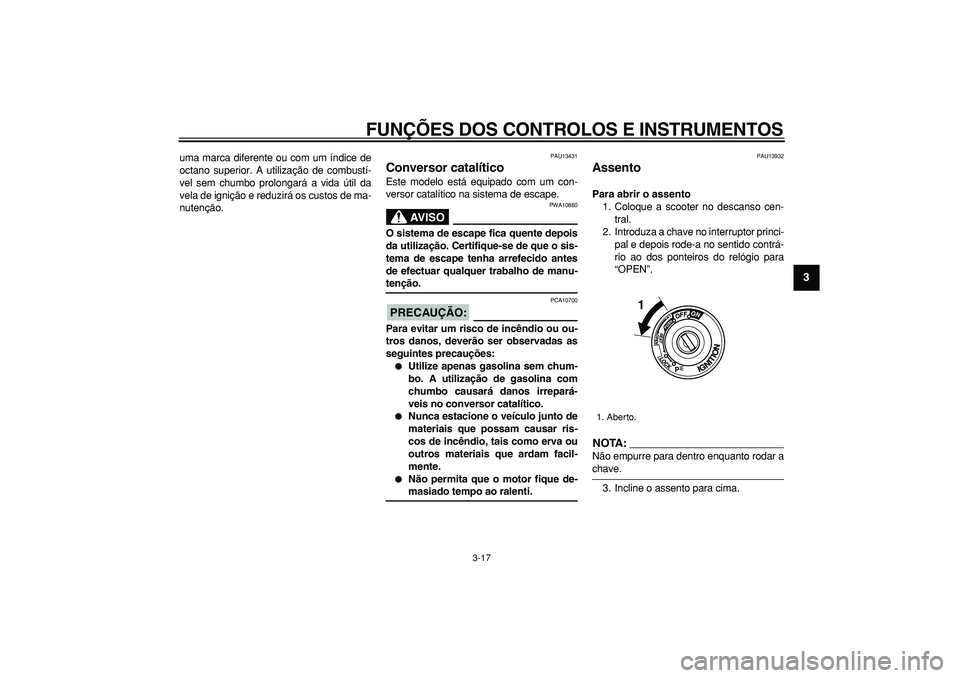

2008 YAMAHA TMAX Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
2
34
5
6
7
8
9

uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
PAU13431
Conversor catalítico
Este modelo está equipado com um con-
versor catalítico na sistema de escape.
AVISO

PWA10860
O sistema de escape fica quente depois
da utilização. Certifique-se de que o sis-
tema de escape tenha arrefecido antes
de efectuar qualquer trabalho de manu-
tenção.
PRECAUÇÃO:

PCA10700
Para evitar um risco de incêndio ou ou-
tros danos, deverão ser observadas as
seguintes precauções:

Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo causará danos irrepará-
veis no conversor catalítico.

Nunca estacione o veículo junto de
materiais que possam causar ris-
cos de incêndio, tais como erva ou
outros materiais que ardam facil-
mente.

Não permita que o motor fique de-
masiado tempo ao ralenti.
PAU13932
Assento
Para abrir o assento
1. Coloque a scooter no descanso cen-
tral.
2. Introduza a chave no interruptor princi-
pal e depois rode-a no sentido contrá-
rio ao dos ponteiros do relógio para
“OPEN”.
NOTA:

Não empurre para dentro enquanto rodar a
chave.
3. Incline o assento para cima.
1. Aberto.
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
1
2
3
4
5
6
7
8
9

Para fechar o assento
1. Incline o assento para baixo e pressio-
ne o mesmo para o encaixar.
2. Retire a chave do interruptor principal
caso pretenda deixar a scooter não vi-
giada.
NOTA:

Certifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo.
PAU14340
Suporte do capacete
O suporte do capacete situa-se por baixo
do assento. Junto ao jogo de ferramentas
do proprietário é providenciado um cabo
porta-capacete para fixar o capacete ao
respectivo suporte.
Para fixar um capacete ao respectivo
suporte
1. Abra o assento. (Consulte a
página 3-17.)
2. Passe o cabo porta-capacete pela fi-
vela da correia do capacete conforme
ilustrado e, depois, prenda a presilha
do cabo ao suporte do capacete.
3. Feche bem o assento.
AVISO

PWA10160
Nunca conduza com um capacete preso
no suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e possivelmente
um acidente.
Para libertar o capacete do respectivo
suporte
Abra o assento, retire o cabo porta-capace-
te do suporte do capacete e retire o capace-
te, fechando depois o assento.
1. Suporte de capacete
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
2
34
5
6
7
8
9

PAU44992
Compartimentos de
armazenagem
Compartimentos de armazenagem
dianteiros A e B
Para abrir um compartimento de armazena-
gem dianteiro, deslize a alavanca para cima
e puxe-a.
Para fechar os compartimentos de armaze-
nagem dianteiros, empurre a tampa para a
posição original.
AVISO

PWA14860
Não guarde itens pesados nestes com-
partimentos.
Compartimento de armazenagem
traseiro
No compartimento de armazenagem trasei-
ro por baixo do assento pode ser guardado
um capacete. (Consulte a página 3-17.)
Para guardar um capacete no comparti-
mento de armazenagem traseiro, coloque o
capacete virado de cima para baixo com a
frente do mesmo virada para o lado esquer-
do.
1. Alavanca de abertura do compartimento
de armazenagem
2. Compartimento de armazenagem
dianteiro A
1
2

1. Alavanca de abertura do compartimento
de armazenagem
2. Compartimento de armazenagem
dianteiro B
1. Tampa do compartimento de
armazenagem
1
2
1

1. Tampa do compartimento de
armazenagem
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
1
2
3
4
5
6
7
8
9
NOTA:


Alguns capacetes não podem ser
guardados no compartimento de ar-
mazenagem traseiro devido ao seu ta-
manho ou formato.

Não abandone a scooter com o assen-
to aberto.
PRECAUÇÃO:

PCA16080
Quando utilizar o compartimento de ar-
mazenagem, tenha em mente os seguin-
tes pontos:

Uma vez que o compartimento de
armazenagem acumula calor quan-
do exposto ao sol, não guarde nada
susceptível ao calor lá dentro.

Para evitar que a humidade se es-palhe no compartimento de arma-
zenagem, coloque os itens
molhados em sacos de plástico an-
tes de os colocar no compartimen-
to.

Uma vez que o compartimento de
armazenagem pode ficar molhado
quando estiver a lavar a scooter,
guarde os itens que se encontram
no compartimento de armazena-
gem em sacos de plástico.

Não guarde nada valioso ou que-
brável no compartimento de arma-
zenagem.

Não deixe o assento aberto durante
um longo período de tempo, caso
contrário a luz pode levar a bateria
a descarregar.
PRECAUÇÃO:

PCA16090
A área sombreada não é um comparti-
mento de armazenagem. Para evitar da-
nificar as dobradiças do assento, não
coloque objectos nesta área.
AVISO

PWA11241

Não exceda o limite de carga de
5 kg (11 lb) no compartimento de
armazenagem traseiro.

Não exceda a carga máxima de
190 kg (419 lb) no veículo.
1. Compartimento de armazenagem traseiro
2. Área sombreada
1
2

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
2
34
5
6
7
8
9

PAU44970
Espelhos retrovisores
Os espelhos retrovisores deste veículo po-
dem ser recolhidos para estacionar em es-
paços apertados. Volte a colocar os
espelhos na posição original antes de con-
duzir.
AVISO

PWA14371
Certifique-se de que coloca os espelhos
retrovisores na respectiva posição origi-
nal antes de conduzir o veículo.
PAU15090
Amortecedor
AVISO

PWA10220
Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informações
antes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado.

Não mexa nem tente abrir o cilindro
de gás.

Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.

Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.

Faça sempre a manutenção dos
amortecedores num concessioná-
rio Yamaha.
PAU15301
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA:

O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte do
circuito de ignição.)
AVISO

PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-
1. Posição de estacionamento
2. Posição de condução
1
1 2
2

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
1
2
3
4
5
6
7
8
9

cite a reparação do mesmo a um con-
cessionário Yamaha.
PAU45050
Sistema de corte do circuito de
ignição
O sistema de corte do circuito de ignição
(que inclui o interruptor do descanso lateral
e os interruptores da luz do travão) possui
as seguintes funções.

Impede a colocação do motor em fun-
cionamento quando o descanso late-
ral está em cima, mas nenhum dos
travões é accionado.

Impede a colocação do motor em fun-
cionamento quando qualquer travão é
accionado, mas o descanso lateral
ainda está em baixo.

Interrompe o funcionamento do motor
quando o descanso lateral é desloca-
do para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
AVISO

PWA10250
Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifi-
que o sistema antes de conduzir o moto-
ciclo.

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
2
34
5
6
7
8
9

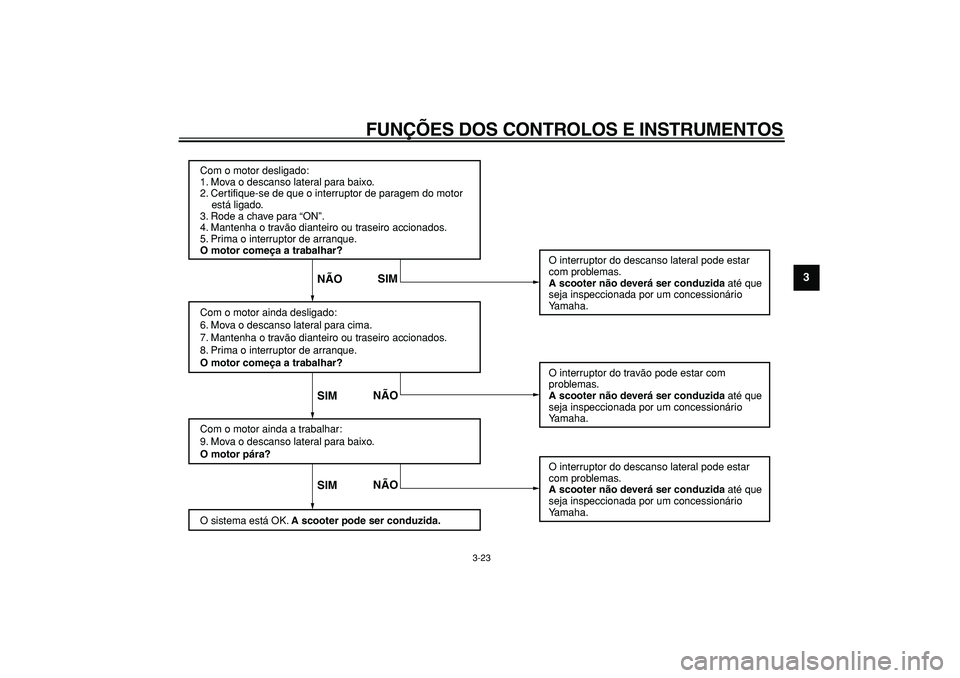

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está ligado.
3. Rode a chave para “ON”.
4. Mantenha o travão dianteiro ou traseiro accionados.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda desligado:
6. Mova o descanso lateral para cima.
7. Mantenha o travão dianteiro ou traseiro accionados.
8. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
9. Mova o descanso lateral para baixo.
O motor pára?
O sistema está OK. A scooter pode ser conduzida.O interruptor do descanso lateral pode estar
com problemas.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
O interruptor do travão pode estar com
problemas.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
O interruptor do descanso lateral pode estar
com problemas.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
SIMNÃO SIMNÃO NÃOSIM

4-1
1
2
3
4
5
6
7
8
9

VERIFICAÇÕES PRÉVIAS À VIAGEM
PAU15593
O estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rápida e inespera-
damente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos elementos). Qualquer dano,
fuga de líquido ou perda da pressão de ar dos pneus poderá ter consequências graves. Por conseguinte, é muito importante, para além
de uma inspecção visual exaustiva, que se verifiquem os seguintes pontos antes de cada viagem.
NOTA:

As verificações prévias à viagem devem ser efectuadas sempre que o veículo é utilizado. Essa inspecção pode ser efectuada rapidamen-
te; e a segurança acrescida que a mesma lhe proporciona vale bem o tempo despendido para a realização da mesma.
AVISO

PWA11150
Se algum dos itens da lista de verificação prévia ao funcionamento não estiver a funcionar devidamente, solicite a sua inspec-
ção e reparação antes de utilizar o veículo.
