2008 YAMAHA TMAX Manual de utilização (in Portuguese)

8-1
2
3
4
5
6
7
89

ESPECIFICAÇÕES
PAU2633N
Dimensões:
Comprimento total:
2195 mm (86.4 in)
Largura total:
775 mm (30.5 in)
Altura total:
1445 mm (56.9 in)
Altura do assento:
800 mm (31.5 in)
Distância entre os eixos:
1580 mm (62.2 in)
Distância mínima do chão:
125 mm (4.92 in)
Raio de viragem mínimo:
2800 mm (110.2 in)
Peso:
Com óleo e combustível:
225.0 kg (496 lb)
Motor:
Tipo:
Arrefecido por circulação de líquido a qua-
tro tempos, dois veios de excêntricos em
cada cabeça (DOHC)
Disposição do cilindro:
2 cilindros paralelos inclinados para a fren-
te
Cilindrada:
499.0 cm
3

Diâmetro
×
curso:
66.0
×
73.0 mm (2.60
×
2.87 in)
Relação de compressão:
11.00 :1Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação:
Cárter seco

Óleo de motor:
Tipo:
SAE 10W-30 ou SAE 10W-40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de óleo:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Com substituição do cartucho do filtro de óleo:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Óleo da transmissão por corrente:
Tipo:
Óleo de engrenagem hipoidal SAE 80 API
GL-4
Quantidade:
0.70 L (0.74 US qt) (0.62 Imp.qt)
Sistema de refrigeração:
Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
1.48 L (1.56 US qt) (1.30 Imp.qt)
Filtro de ar:
Elemento do filtro de ar:
Elemento de papel revestido a óleo
Combustível:
Combustível recomendado:
Apenas gasolina sem chumbo normalCapacidade do depósito de combustível:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Volume da reserva de combustível:
3.0 L (0.79 US gal) (0.66 Imp.gal)
Injecção de combustível:
Corpo do acelerador:
Fabricante:
MIKUNI
Tipo/quantidade:
ACW31-10/1
Vela(s) de ignição:
Fabricante/modelo:
NGK/CR7E
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)
Embraiagem:
Tipo de embraiagem:
Em óleo, multi-disco automática
Transmissão:
Sistema primário de redução:
Engrenagem de dentes direitos/engrena-
gem helicoidal
Relação primária de redução:
52/32
×
36/22 (2.659)
Sistema secundário de redução:
Transmissão por corrente
Relação secundária de redução:
41/25
×
40/29 (2.262)
Tipo de transmissão:
Automática com correia em V
Operação:
Tipo automática centrífuga

ESPECIFICAÇÕES
8-2
1
2
3
4
5
6
7
8
9

Quadro:
Tipo de quadro:
Diamond
Ângulo de avanço:
25.00 grau
Cauda:
92.0 mm (3.62 in)
Pneu dianteiro:
Tipo:
Sem câmara de ar
Dimensão:
120/70R15 M/C 56H
Fabricante/modelo:
DUNLOP/GPR-100F
Fabricante/modelo:
BRIDGESTONE/BT011F
Pneu traseiro:
Tipo:
Sem câmara de ar
Dimensão:
160/60R15 M/C 67H
Fabricante/modelo:
DUNLOP/GPR-100L
Fabricante/modelo:
BRIDGESTONE/BT012R
Carga:
Carga máxima:
190 kg (419 lb)
* (Peso total com condutor, passageiro, car-
ga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):
Condição de carga:
0–90 kg (0–198 lb)Dianteiro:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Traseiro:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Condição de carga:
90–190 kg (198–419 lb)
Dianteiro:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Traseiro:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Roda dianteira:
Tipo de roda:
Roda de liga
Dimensão do aro:
15M/C x MT3.50
Roda traseira:
Tipo de roda:
Roda de liga
Dimensão do aro:
15M/C x MT5.00
Travão dianteiro:
Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4
Travão traseiro:
Tipo:
Travão de disco
Operação:
Accionamento com a mão esquerda
Líquido recomendado:
DOT 4
Suspensão dianteira:
Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)
Suspensão traseira:
Tipo:
Braço oscilante
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
116.0 mm (4.57 in)
Sistema eléctrico:
Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.
Bateria:
Modelo:
YTZ10S
Voltagem, capacidade:
12 V, 8.6 Ah
Farol dianteiro:
Tipo de lâmpada:
Lâmpada de halogénio
Voltagem, consumo em watts
×
quanti-
dade das lâmpadas:
Farol dianteiro:
12 V, 60 W/55.0 W
×
1
Farol dianteiro:
12 V, 55.0 W
×
1

ESPECIFICAÇÕES
8-3
2
3
4
5
6
7
89

Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W
×
1
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W
×
2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W
×
2
Mínimos:
12 V, 5.0 W
×
2
Luz da chapa de matrícula:
12 V, 5.0 W
×
1
Iluminação do contador:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED x 2
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS:
LED
Indicador luminoso do sistema imobilizador:
LED

Fusíveis:
Fusível principal:
30.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
15.0 A
Fusível da ignição:
10.0 A
Fusível da luz de estacionamento:
10.0 AFusível da ventoinha do radiador:
15.0 A
Fusível do sistema de injecção:
10.0 A
Fusível da unidade de controlo ABS:
5.0 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
20.0 A
Fusível de reserva:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

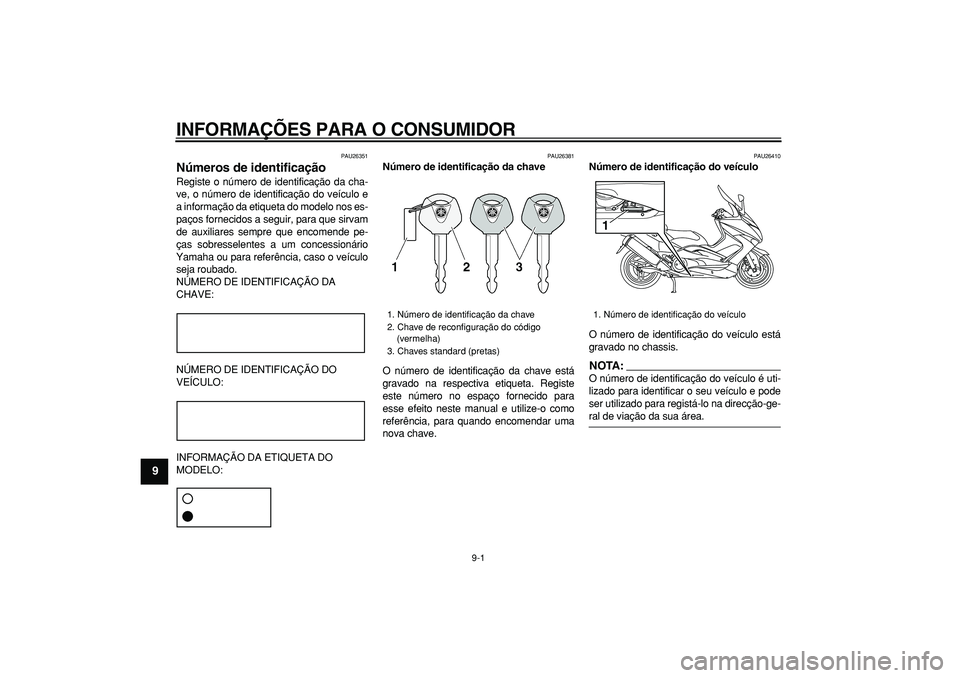

INFORMAÇÕES PARA O CONSUMIDOR
PAU26351
Números de identificação
Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência, para quando encomendar uma
nova chave.
PAU26410
Número de identificação do veículo
O número de identificação do veículo está
gravado no chassis.
NOTA:

O número de identificação do veículo é uti-
lizado para identificar o seu veículo e pode
ser utilizado para registá-lo na direcção-ge-
ral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código
(vermelha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
1

INFORMAÇÕES PARA O CONSUMIDOR
9-2
2
3
4
5
6
7
8
9

PAU26500
Etiqueta do modelo
A etiqueta do modelo está afixada no interi-
or do compartimento de armazenagem tra-
seiro. (Consulte a página 3-19.) Registe a
informação constante nesta etiqueta no es-
paço providenciado para esse efeito neste
manual. Esta informação será necessária
para encomendar peças sobresselentes a
um concessionário Yamaha.
1. Etiqueta do modelo
1

ÍNDICE REMISSIVO
A
ABS (para modelos com sistema
ABS) ..................................................... 3-14
Aceleração e desaceleração..................... 5-3
Alarme antifurto (opcional) ...................... 3-10
Alavanca de bloqueio do travão
traseiro.................................................. 3-13
Alavanca do travão, dianteiro ................. 3-12
Alavanca do travão, traseiro ................... 3-13
Alavancas dos travões, lubrificação........ 6-26
Amortecedor ........................................... 3-21
Armazenagem........................................... 7-3
Arranque ................................................... 5-2
Assento ................................................... 3-17
B
Bateria..................................................... 6-29
C
Cabo da alavanca de bloqueio do travão
traseiro, ajuste ...................................... 6-23
Colocação do motor em
funcionamento ........................................ 5-1
Combustível ............................................ 3-16
Compartimentos de armazenagem......... 3-19
Consumo de combustível, sugestões
para a redução ....................................... 5-4
Conversor catalítico ................................ 3-17
Cor mate, cuidado..................................... 7-1
Cuidados ................................................... 7-1
D
Descanso central e descanso lateral,
verificação e lubrificação ...................... 6-27
Descanso lateral ..................................... 3-21
Detecção e resolução de problemas ...... 6-35
Direcção, verificação............................... 6-28
E
Elemento do filtro de ar, substituição.......6-18
Especificações ...........................................8-1
Espelhos retrovisores ..............................3-21
Estacionamento .........................................5-5
Etiqueta do modelo ....................................9-2
F
Folga da alavanca dos travões dianteiro e
traseiro ..................................................6-22
Folga das válvulas ...................................6-20
Folga do cabo do acelerador,
verificação .............................................6-19
Forquilha dianteira, verificação ................6-27
Fusíveis, substituição ..............................6-30
I
Indicador da temperatura do
refrigerante ..............................................3-5
Indicador de combustível ...........................3-4
Indicadores luminosos de mudança de
direcção ...................................................3-3
Indicadores luminosos e luzes de
advertência ..............................................3-3
Indicador luminoso de máximos ................3-3
Indicador luminoso do sistema
imobilizador .............................................3-4
Informações relativas à segurança ............1-1
Interruptor da buzina................................3-11
Interruptor de arranque ............................3-11
Interruptor de farol alto/baixo ...................3-11
Interruptor de paragem do motor .............3-11
Interruptor de perigo ................................3-11
Interruptor de ultrapassagem...................3-11
Interruptor do sinal de mudança de
direcção .................................................3-11Interruptores do guiador .......................... 3-10
Interruptor principal/bloqueio da
direcção................................................... 3-2
J
Jogo de ferramentas ................................. 6-1
L
Lâmpada da luz da chapa de matrícula,
substituição ........................................... 6-34
Lâmpada de mínimos, substituição ......... 6-34
Lâmpada do farol dianteiro,
substituição ........................................... 6-32
Lâmpada do sinal de mudança de
direcção (dianteiro), substituição .......... 6-33
Líquido dos travões, mudança ................ 6-25
Lista de verificação prévia à viagem ......... 4-2
Localizações das peças ............................ 2-1
Luz de advertência de problema no
motor ....................................................... 3-3
Luz de advertência do ABS (para
modelos com sistema ABS) .................... 3-3
Luz do travão/farolim traseiro .................. 6-33
N
Nível de líquido do travão, verificação .... 6-24
Número de identificação da chave ............ 9-1
Número de identificação do veículo .......... 9-1
Números de identificação .......................... 9-1
O
Óleo da transmissão por corrente ........... 6-15
Óleo do motor e cartucho do filtro de
óleo ....................................................... 6-12
P
Painéis, remoção e instalação .................. 6-8
Pastilhas dos travões da frente e de trás,
verificação ............................................. 6-23

ÍNDICE REMISSIVO
Pneus ......................................................6-20
Punho e cabo do acelerador, verificação
e lubrificação .........................................6-26
R
Recomendações para uma condução
segura .....................................................1-4
Refrigerante .............................................6-16
Rodagem do motor ....................................5-4
Rodas ......................................................6-22
Rolamentos de roda, verificação .............6-28
S
Sistema de corte do circuito de ignição ...3-22
Sistema imobilizador .................................3-1
Suporte do capacete ...............................3-18
T
Tabela de lubrificação e manutenção
periódica ..................................................6-3
Tabelas de detecção e resolução de
problemas..............................................6-36
Tampa do depósito de combustível.........3-15
Travagem ..................................................5-3
V
Velas de ignição, verificação ...................6-11
Velocidade de ralenti do motor ................6-19
Velocímetro ...............................................3-4
Visor multifuncional ...................................3-6
