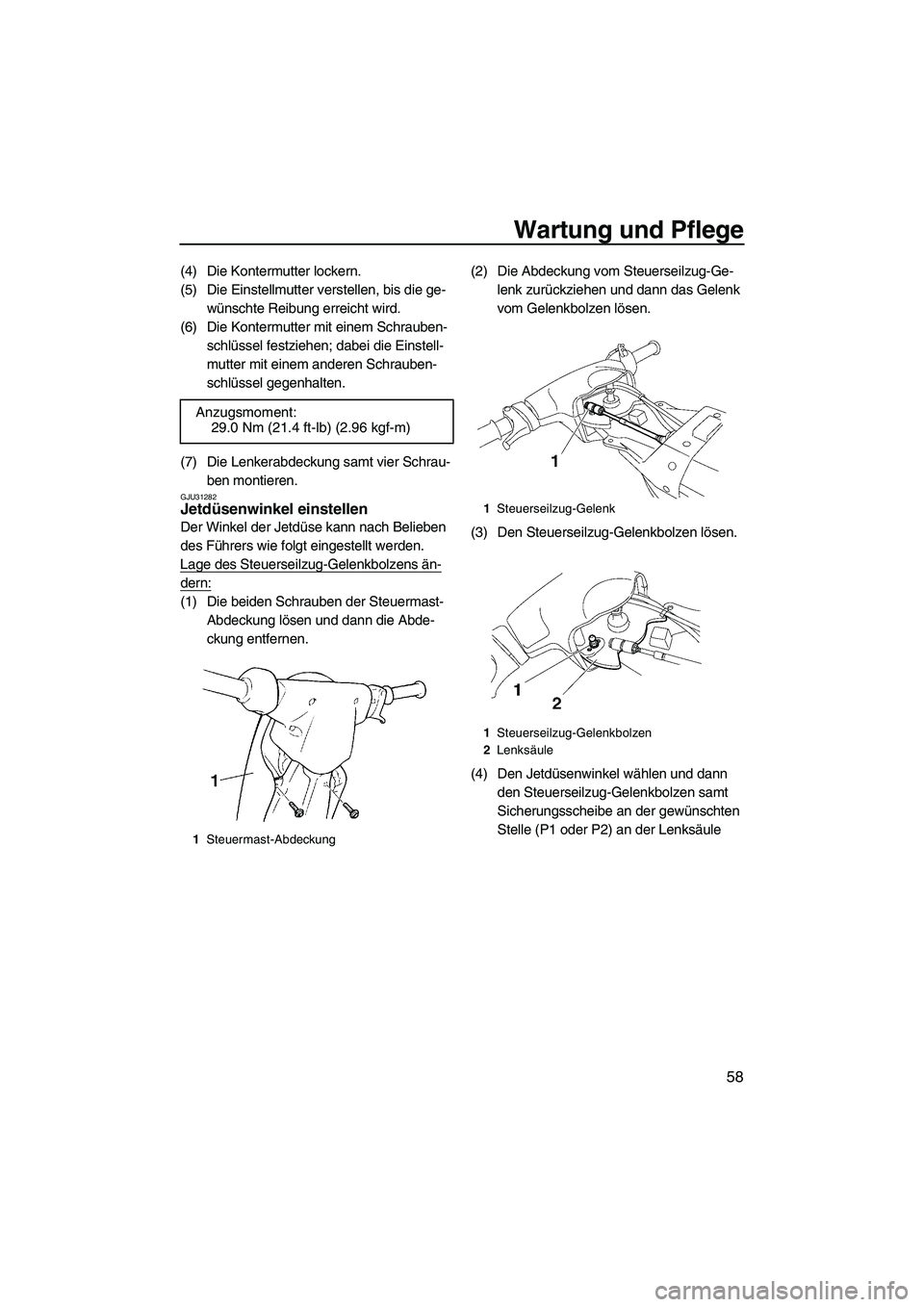

Wartung und Pflege
58
(4) Die Kontermutter lockern.
(5) Die Einstellmutter verstellen, bis die ge-
wünschte Reibung erreicht wird.
(6) Die Kontermutter mit einem Schrauben-
schlüssel festziehen; dabei die Einstell-
mutter mit einem anderen Schrauben-
schlüssel gegenhalten.
(7) Die Lenkerabdeckung samt vier Schrau-
ben montieren.
GJU31282Jetdüsenwinkel einstellen
Der Winkel der Jetdüse kann nach Belieben
des Führers wie folgt eingestellt werden.
Lage des Steuerseilzug-Gelenkbolzens än-
dern:
(1) Die beiden Schrauben der Steuermast-
Abdeckung lösen und dann die Abde-
ckung entfernen.(2) Die Abdeckung vom Steuerseilzug-Ge-
lenk zurückziehen und dann das Gelenk
vom Gelenkbolzen lösen.
(3) Den Steuerseilzug-Gelenkbolzen lösen.
(4) Den Jetdüsenwinkel wählen und dann
den Steuerseilzug-Gelenkbolzen samt
Sicherungsscheibe an der gewünschten
Stelle (P1 oder P2) an der Lenksäule Anzugsmoment:
29.0 Nm (21.4 ft-lb) (2.96 kgf-m)
1Steuermast-Abdeckung
1Steuerseilzug-Gelenk
1Steuerseilzug-Gelenkbolzen
2Lenksäule
UF2F70G0.book Page 58 Tuesday, April 17, 2007 10:05 AM

Wartung und Pflege
59
montieren und mit dem vorgeschriebe-
nen Anzugsmoment festziehen.
HINWEIS:
Der Steuerseilzug-Gelenkbolzen darf nicht an
der entferntesten Bohrung in der Lenksäule
montiert werden.
(5) Das Steuerseilzug-Gelenk am Gelenk-
bolzen anbringen.(6) Die Steuermast-Abdeckung und dann die
beiden Schrauben montieren.
GJU34361Gasseilzug kontrollieren und
einstellen
Kontrollieren, ob der Gasseilzug sich leicht-
gängig zurückbewegt und das Gashebelspiel
vorschriftsmäßig ist.
Den Gashebel betätigen und loslassen. Falls
der Gashebel nicht leichtgängig zurückkehrt,
diesen von einem Yamaha-Händler warten
lassen.
Falls das Gashebelspiel nicht wie folgt einge-
stellt werden kann, die Einstellung von einem
Yamaha-Händler vornehmen lassen.
(1) Die vier Schrauben der Lenkerabde-
ckung lösen und dann die Abdeckung
entfernen.
(2) Die Kontermutter lockern.
1Düsenwinkel
1Düsenwinkel
2Lagen des Steuerseilzug-Gelenkbolzens
Normale Lage des Steuerseilzug-Gelenk-
bolzens:
P2
Anzugsmoment:
Steuerseilzug-Gelenkbolzen:
5.4 Nm (4.0 ft-lb) (0.55 kgf-m)
UF2F70G0.book Page 59 Tuesday, April 17, 2007 10:05 AM

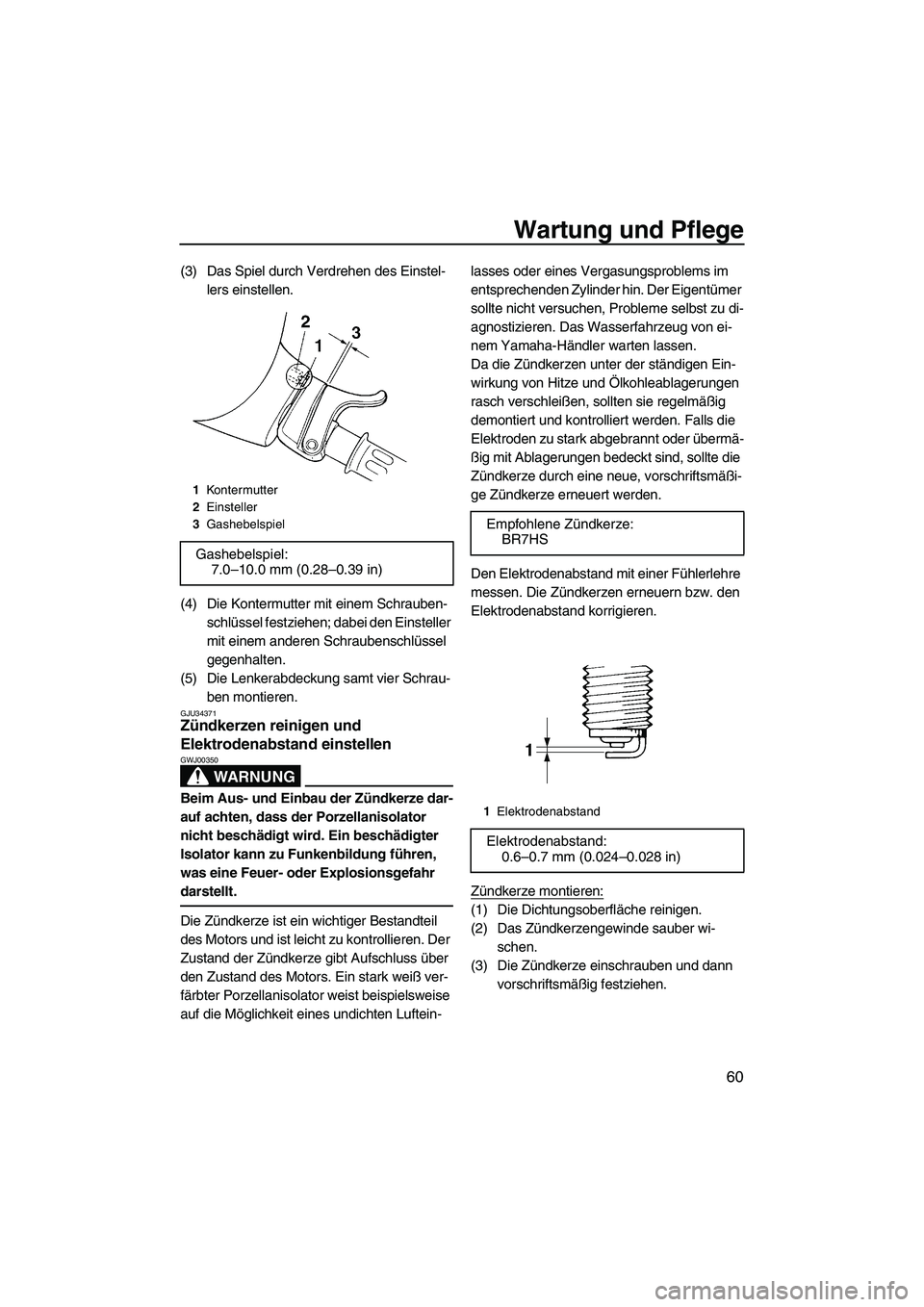

Wartung und Pflege
60
(3) Das Spiel durch Verdrehen des Einstel-
lers einstellen.
(4) Die Kontermutter mit einem Schrauben-
schlüssel festziehen; dabei den Einsteller
mit einem anderen Schraubenschlüssel
gegenhalten.
(5) Die Lenkerabdeckung samt vier Schrau-
ben montieren.
GJU34371Zündkerzen reinigen und
Elektrodenabstand einstellen
WARNUNG
GWJ00350
Beim Aus- und Einbau der Zündkerze dar-
auf achten, dass der Porzellanisolator
nicht beschädigt wird. Ein beschädigter
Isolator kann zu Funkenbildung führen,
was eine Feuer- oder Explosionsgefahr
darstellt.
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu kontrollieren. Der
Zustand der Zündkerze gibt Aufschluss über
den Zustand des Motors. Ein stark weiß ver-
färbter Porzellanisolator weist beispielsweise
auf die Möglichkeit eines undichten Luftein-lasses oder eines Vergasungsproblems im
entsprechenden Zylinder hin. Der Eigentümer
sollte nicht versuchen, Probleme selbst zu di-
agnostizieren. Das Wasserfahrzeug von ei-
nem Yamaha-Händler warten lassen.
Da die Zündkerzen unter der ständigen Ein-
wirkung von Hitze und Ölkohleablagerungen
rasch verschleißen, sollten sie regelmäßig
demontiert und kontrolliert werden. Falls die
Elektroden zu stark abgebrannt oder übermä-
ßig mit Ablagerungen bedeckt sind, sollte die
Zündkerze durch eine neue, vorschriftsmäßi-
ge Zündkerze erneuert werden.
Den Elektrodenabstand mit einer Fühlerlehre
messen. Die Zündkerzen erneuern bzw. den
Elektrodenabstand korrigieren.
Zündkerze montieren:(1) Die Dichtungsoberfläche reinigen.
(2) Das Zündkerzengewinde sauber wi-
schen.
(3) Die Zündkerze einschrauben und dann
vorschriftsmäßig festziehen.
1Kontermutter
2Einsteller
3Gashebelspiel
Gashebelspiel:
7.0–10.0 mm (0.28–0.39 in)
Empfohlene Zündkerze:
BR7HS
1Elektrodenabstand
Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
UF2F70G0.book Page 60 Tuesday, April 17, 2007 10:05 AM

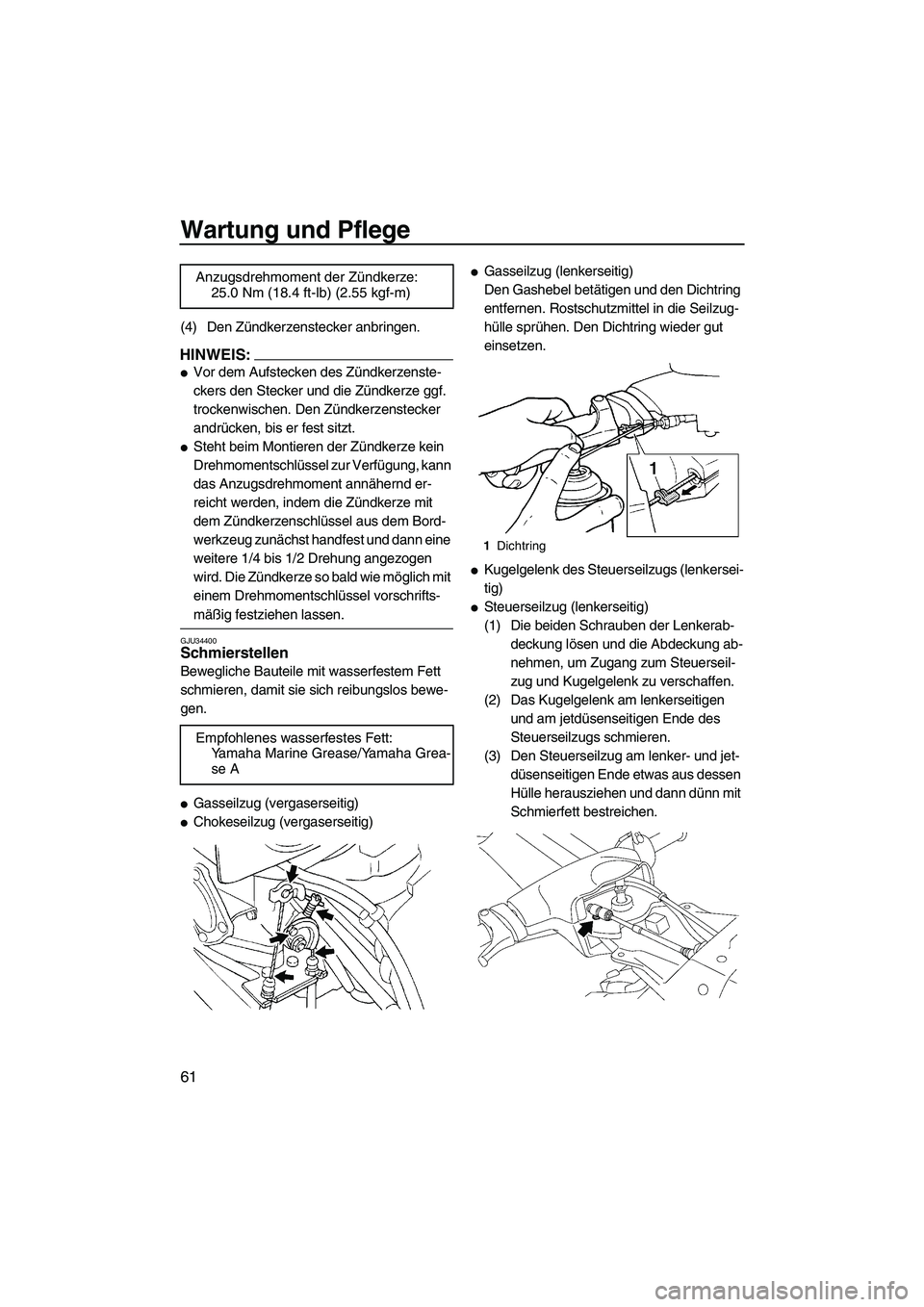

Wartung und Pflege
61
(4) Den Zündkerzenstecker anbringen.
HINWEIS:

Vor dem Aufstecken des Zündkerzenste-
ckers den Stecker und die Zündkerze ggf.
trockenwischen. Den Zündkerzenstecker
andrücken, bis er fest sitzt.

Steht beim Montieren der Zündkerze kein
Drehmomentschlüssel zur Verfügung, kann
das Anzugsdrehmoment annähernd er-
reicht werden, indem die Zündkerze mit
dem Zündkerzenschlüssel aus dem Bord-
werkzeug zunächst handfest und dann eine
weitere 1/4 bis 1/2 Drehung angezogen
wird. Die Zündkerze so bald wie möglich mit
einem Drehmomentschlüssel vorschrifts-
mäßig festziehen lassen.
GJU34400Schmierstellen
Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.

Gasseilzug (vergaserseitig)

Chokeseilzug (vergaserseitig)

Gasseilzug (lenkerseitig)
Den Gashebel betätigen und den Dichtring
entfernen. Rostschutzmittel in die Seilzug-
hülle sprühen. Den Dichtring wieder gut
einsetzen.

Kugelgelenk des Steuerseilzugs (lenkersei-
tig)

Steuerseilzug (lenkerseitig)
(1) Die beiden Schrauben der Lenkerab-
deckung lösen und die Abdeckung ab-
nehmen, um Zugang zum Steuerseil-
zug und Kugelgelenk zu verschaffen.
(2) Das Kugelgelenk am lenkerseitigen
und am jetdüsenseitigen Ende des
Steuerseilzugs schmieren.
(3) Den Steuerseilzug am lenker- und jet-
düsenseitigen Ende etwas aus dessen
Hülle herausziehen und dann dünn mit
Schmierfett bestreichen. Anzugsdrehmoment der Zündkerze:
25.0 Nm (18.4 ft-lb) (2.55 kgf-m)
Empfohlenes wasserfestes Fett:
Yamaha Marine Grease/Yamaha Grea-
se A
1Dichtring
UF2F70G0.book Page 61 Tuesday, April 17, 2007 10:05 AM

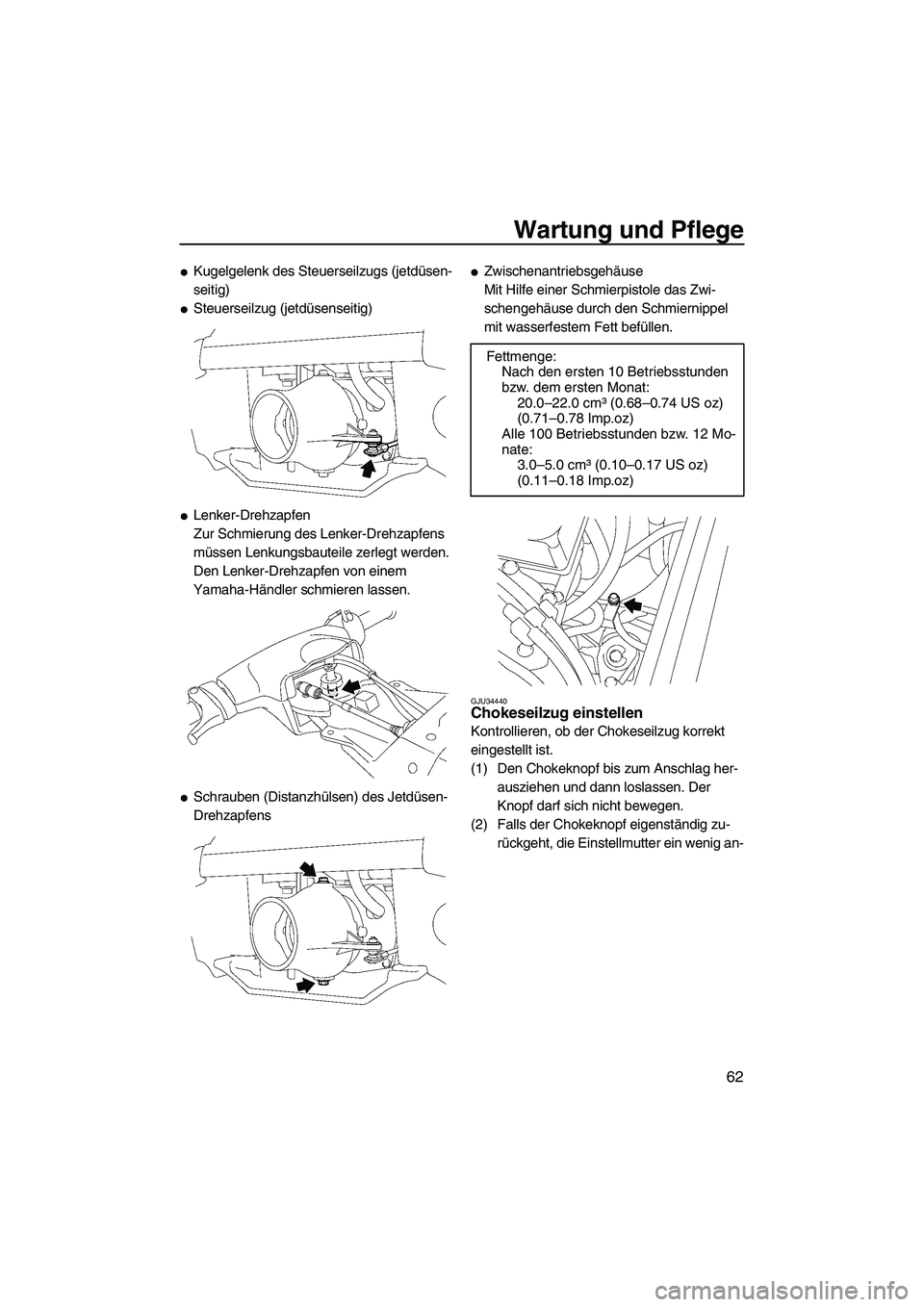

Wartung und Pflege
62

Kugelgelenk des Steuerseilzugs (jetdüsen-
seitig)

Steuerseilzug (jetdüsenseitig)

Lenker-Drehzapfen
Zur Schmierung des Lenker-Drehzapfens
müssen Lenkungsbauteile zerlegt werden.
Den Lenker-Drehzapfen von einem
Yamaha-Händler schmieren lassen.

Schrauben (Distanzhülsen) des Jetdüsen-
Drehzapfens

Zwischenantriebsgehäuse
Mit Hilfe einer Schmierpistole das Zwi-
schengehäuse durch den Schmiernippel
mit wasserfestem Fett befüllen.
GJU34440Chokeseilzug einstellen
Kontrollieren, ob der Chokeseilzug korrekt
eingestellt ist.
(1) Den Chokeknopf bis zum Anschlag her-
ausziehen und dann loslassen. Der
Knopf darf sich nicht bewegen.
(2) Falls der Chokeknopf eigenständig zu-
rückgeht, die Einstellmutter ein wenig an-
Fettmenge:
Nach den ersten 10 Betriebsstunden
bzw. dem ersten Monat:
20.0–22.0 cm³ (0.68–0.74 US oz)
(0.71–0.78 Imp.oz)
Alle 100 Betriebsstunden bzw. 12 Mo-
nate:
3.0–5.0 cm³ (0.10–0.17 US oz)
(0.11–0.18 Imp.oz)
UF2F70G0.book Page 62 Tuesday, April 17, 2007 10:05 AM

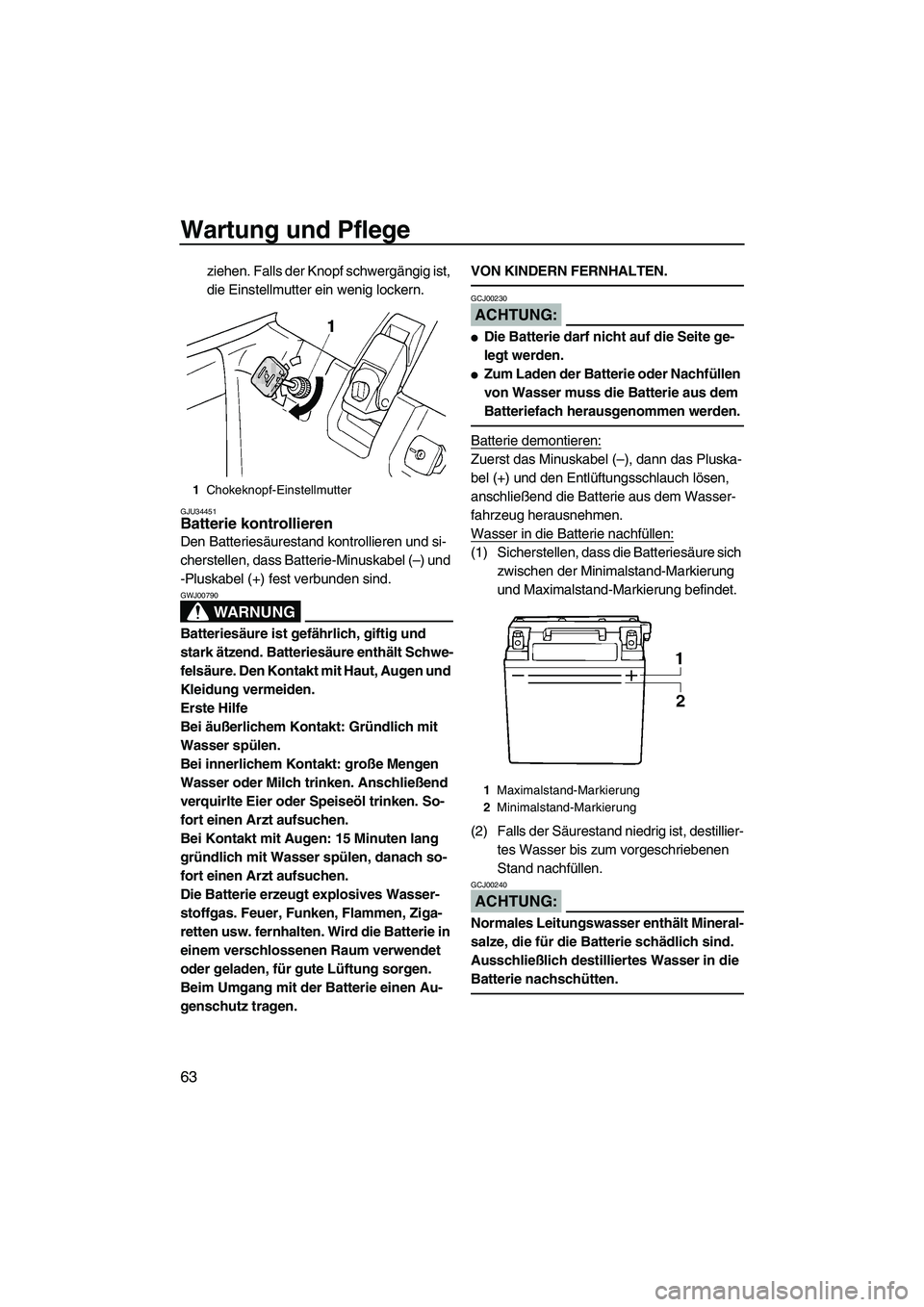

Wartung und Pflege
63
ziehen. Falls der Knopf schwergängig ist,
die Einstellmutter ein wenig lockern.
GJU34451Batterie kontrollieren
Den Batteriesäurestand kontrollieren und si-
cherstellen, dass Batterie-Minuskabel (–) und
-Pluskabel (+) fest verbunden sind.
WARNUNG
GWJ00790
Batteriesäure ist gefährlich, giftig und
stark ätzend. Batteriesäure enthält Schwe-
felsäure. Den Kontakt mit Haut, Augen und
Kleidung vermeiden.
Erste Hilfe
Bei äußerlichem Kontakt: Gründlich mit
Wasser spülen.
Bei innerlichem Kontakt: große Mengen
Wasser oder Milch trinken. Anschließend
verquirlte Eier oder Speiseöl trinken. So-
fort einen Arzt aufsuchen.
Bei Kontakt mit Augen: 15 Minuten lang
gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
Die Batterie erzeugt explosives Wasser-
stoffgas. Feuer, Funken, Flammen, Ziga-
retten usw. fernhalten. Wird die Batterie in
einem verschlossenen Raum verwendet
oder geladen, für gute Lüftung sorgen.
Beim Umgang mit der Batterie einen Au-
genschutz tragen.VON KINDERN FERNHALTEN.
ACHTUNG:
GCJ00230

Die Batterie darf nicht auf die Seite ge-
legt werden.

Zum Laden der Batterie oder Nachfüllen
von Wasser muss die Batterie aus dem
Batteriefach herausgenommen werden.
Batterie demontieren:
Zuerst das Minuskabel (–), dann das Pluska-
bel (+) und den Entlüftungsschlauch lösen,
anschließend die Batterie aus dem Wasser-
fahrzeug herausnehmen.
Wasser in die Batterie nachfüllen:
(1) Sicherstellen, dass die Batteriesäure sich
zwischen der Minimalstand-Markierung
und Maximalstand-Markierung befindet.
(2) Falls der Säurestand niedrig ist, destillier-
tes Wasser bis zum vorgeschriebenen
Stand nachfüllen.
ACHTUNG:
GCJ00240
Normales Leitungswasser enthält Mineral-
salze, die für die Batterie schädlich sind.
Ausschließlich destilliertes Wasser in die
Batterie nachschütten.
1Chokeknopf-Einstellmutter
1Maximalstand-Markierung
2Minimalstand-Markierung
UF2F70G0.book Page 63 Tuesday, April 17, 2007 10:05 AM

Wartung und Pflege
64
Batterie laden:
ACHTUNG:
GCJ00250
Keine Schnellaufladung vornehmen. An-
derenfalls würde die Lebenserwartung der
Batterie erheblich verringert.
Die Batterie sollte von einem Yamaha-Händ-
ler geladen werden. Zum Laden der Batterie
die Bedienungsanleitungen des Batterie-
Testgeräts und -Ladegeräts lesen und befol-
gen.
Batterie montieren:
(1) Die Batterie in das Batteriefach ablegen
und dann die Batteriekabel an den Batte-
riepolen anschließen.
(2) Den Entlüftungsschlauch an der Batterie
anschließen.
(3) Die Batterie sichern.
WARNUNG
GWJ00400
Der Entlüftungsschlauch muss an die Bat-
terie angeschlossen werden. Falls der Ent-
lüftungsschlauch nicht richtig ange-
schlossen und verlegt, beschädigt oder
verstopft ist, besteht Feuer- oder Explosi-
onsgefahr.
ACHTUNG:
GCJ00260
Bei der Montage der Batterie unbedingt
auf richtige Polung und Festigkeit der
Klemmen achten.
GJU34460Vergaser einstellen
Der Vergaser ist ein grundlegender Bestand-
teil der Antriebseinheit und erfordert eine
höchstgenaue Einstellung. Die meisten Ein-
stellarbeiten sollten dem Yamaha-Händler
vorbehalten bleiben, der über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Der
Eigentümer darf allerdings den Langsamst-
lauf im Rahmen der regelmäßigen Wartung
selbst einstellen.
ACHTUNG:
GCJ00170
Die im Yamaha-Werk vorgenommene Ver-
gasereinstellung beruht auf zahlreichen
Tests. Eine unsachgemäße Änderung die-
ser Einstellung kann zu Leistungsabfall
und Motorschäden führen.
GJU34470Langsamstlauf einstellen
(1) Das Wasserfahrzeug zu Wasser bringen.
(2) Den Motor starten und ein bis zwei Minu-
ten lang warmlaufen lassen.
(3) Die Motordrehzahl mit der Leerlauf-Re-
gulierschraube einstellen; dabei einen Di-
agnose-Drehzahlmesser verwenden.
Zum Erhöhen der Leerlaufdrehzahl die
Leerlauf-Regulierschraube im Uhrzeiger-
sinn drehen. Zum Verringern der Leer-
1Batterie-Pluspol (+): rotes Kabel
2Batterie-Minuspol (–): schwarzes Kabel
3Entlüftungsschlauch
UF2F70G0.book Page 64 Tuesday, April 17, 2007 10:05 AM

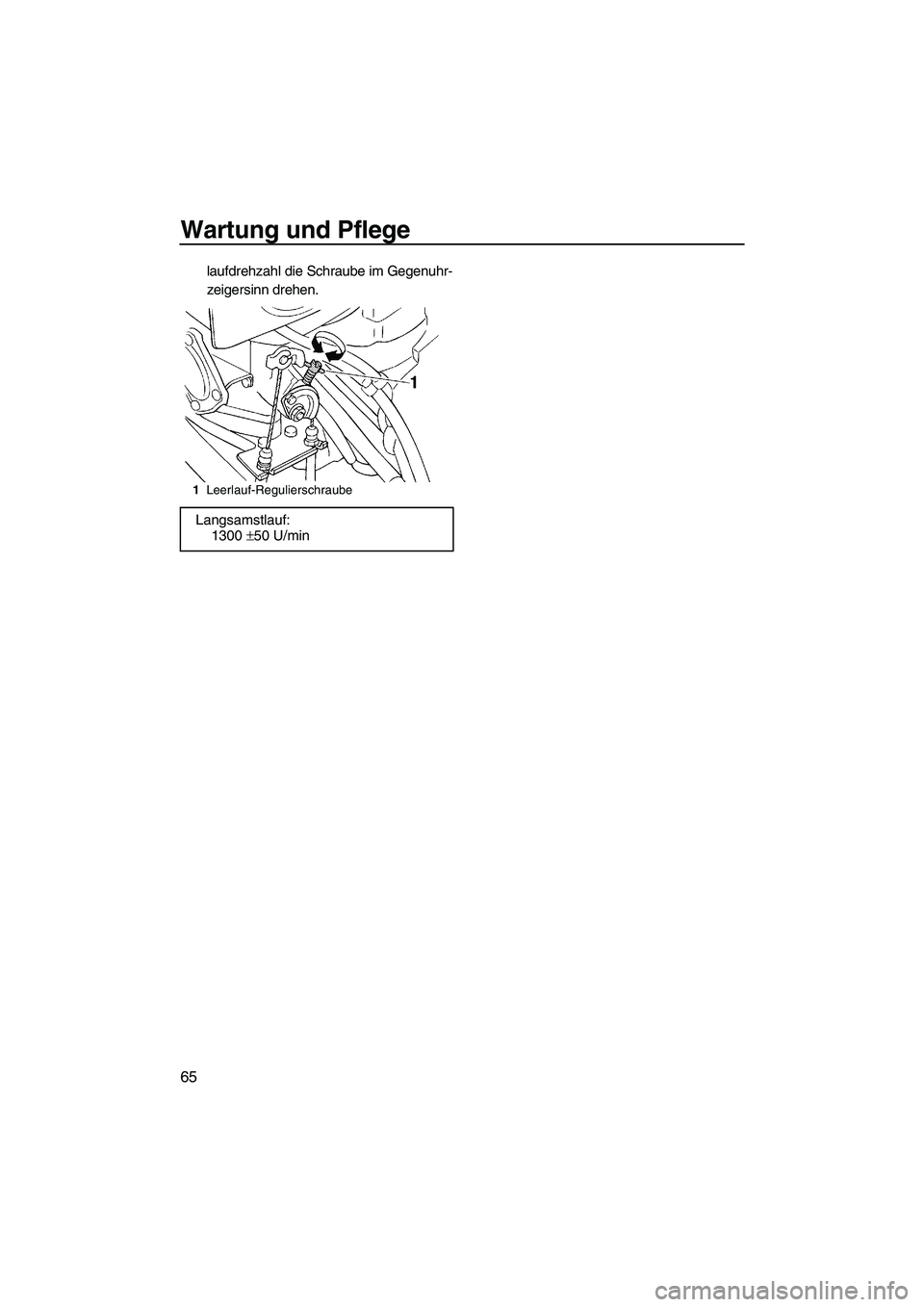

Wartung und Pflege
65
laufdrehzahl die Schraube im Gegenuhr-
zeigersinn drehen.
1Leerlauf-Regulierschraube
Langsamstlauf:
1300 ±50 U/min
UF2F70G0.book Page 65 Tuesday, April 17, 2007 10:05 AM
