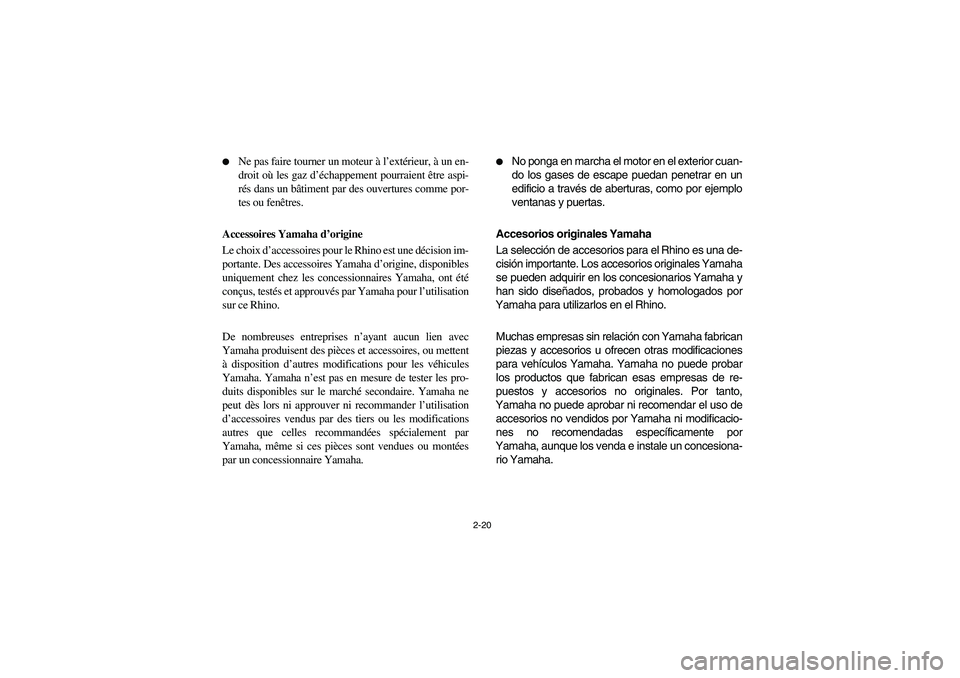

2008 YAMAHA RHINO 700 ESP

2-20

Ne pas faire tourner un moteur à l’extérieur, à un en-
droit où les gaz d’échappement pourraient être aspi-
rés dans un bâtiment par des ouvertures comme por-
tes ou fenêtres.
Accessoires Yamaha d’origine
Le choix d’accessoires pour le Rhino est une décision im-
portante. Des accessoires Yamaha d’origine, disponibles
uniquement chez les concessionnaires Yamaha, ont été
conçus, testés et approuvés par Yamaha pour l’utilisation
sur ce Rhino.
De nombreuses entreprises n’ayant aucun lien avec
Yamaha produisent des pièces et accessoires, ou mettent
à disposition d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de tester les pro-
duits disponibles sur le marché secondaire. Yamaha ne
peut dès lors ni approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les modifications
autres que celles recommandées spécialement par
Yamaha, même si ces pièces sont vendues ou montées
par un concessionnaire Yamaha.


No ponga en marcha el motor en el exterior cuan-
do los gases de escape puedan penetrar en un
edificio a través de aberturas, como por ejemplo
ventanas y puertas.
Accesorios originales Yamaha
La selección de accesorios para el Rhino es una de-
cisión importante. Los accesorios originales Yamaha
se pueden adquirir en los concesionarios Yamaha y
han sido diseñados, probados y homologados por
Yamaha para utilizarlos en el Rhino.
Muchas empresas sin relación con Yamaha fabrican
piezas y accesorios u ofrecen otras modificaciones
para vehículos Yamaha. Yamaha no puede probar
los productos que fabrican esas empresas de re-
puestos y accesorios no originales. Por tanto,
Yamaha no puede aprobar ni recomendar el uso de
accesorios no vendidos por Yamaha ni modificacio-
nes no recomendadas específicamente por
Yamaha, aunque los venda e instale un concesiona-
rio Yamaha.
EE.book Page 20 Monday, October 8, 2007 4:48 PM

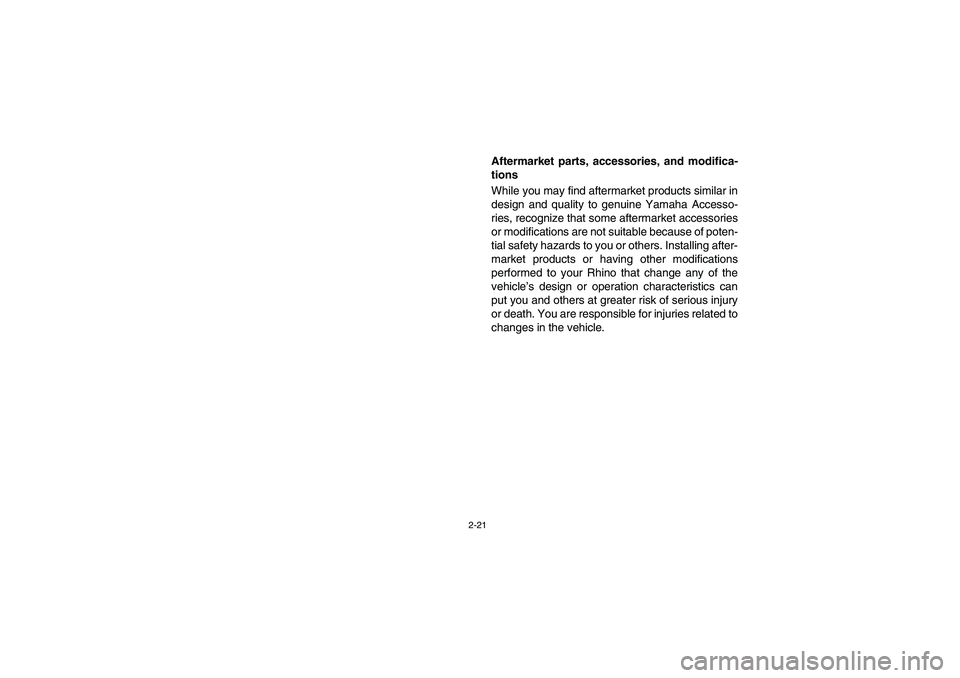

2-21
Aftermarket parts, accessories, and modifica-
tions
While you may find aftermarket products similar in
design and quality to genuine Yamaha Accesso-
ries, recognize that some aftermarket accessories
or modifications are not suitable because of poten-
tial safety hazards to you or others. Installing after-
market products or having other modifications
performed to your Rhino that change any of the
vehicle’s design or operation characteristics can
put you and others at greater risk of serious injury
or death. You are responsible for injuries related to
changes in the vehicle.
EE.book Page 21 Monday, October 8, 2007 4:48 PM

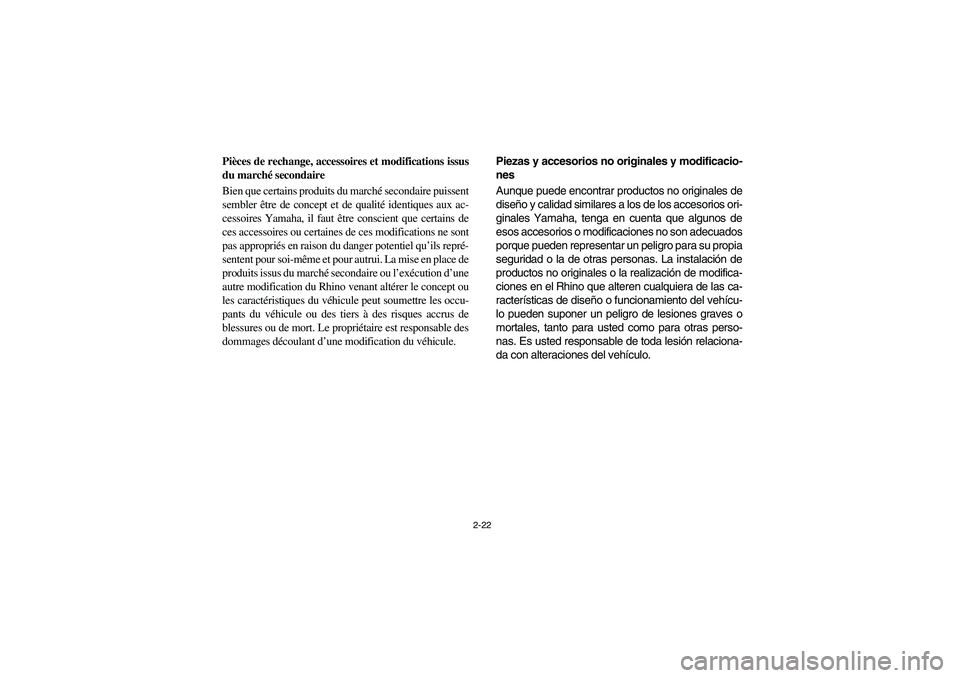

2-22
Pièces de rechange, accessoires et modifications issus
du marché secondaire
Bien que certains produits du marché secondaire puissent
sembler être de concept et de qualité identiques aux ac-
cessoires Yamaha, il faut être conscient que certains de
ces accessoires ou certaines de ces modifications ne sont
pas appropriés en raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La mise en place de
produits issus du marché secondaire ou l’exécution d’une
autre modification du Rhino venant altérer le concept ou
les caractéristiques du véhicule peut soumettre les occu-
pants du véhicule ou des tiers à des risques accrus de
blessures ou de mort. Le propriétaire est responsable des
dommages découlant d’une modification du véhicule.Piezas y accesorios no originales y modificacio-
nes
Aunque puede encontrar productos no originales de
diseño y calidad similares a los de los accesorios ori-
ginales Yamaha, tenga en cuenta que algunos de
esos accesorios o modificaciones no son adecuados
porque pueden representar un peligro para su propia
seguridad o la de otras personas. La instalación de
productos no originales o la realización de modifica-
ciones en el Rhino que alteren cualquiera de las ca-
racterísticas de diseño o funcionamiento del vehícu-
lo pueden suponer un peligro de lesiones graves o
mortales, tanto para usted como para otras perso-
nas. Es usted responsable de toda lesión relaciona-
da con alteraciones del vehículo.EE.book Page 22 Monday, October 8, 2007 4:48 PM

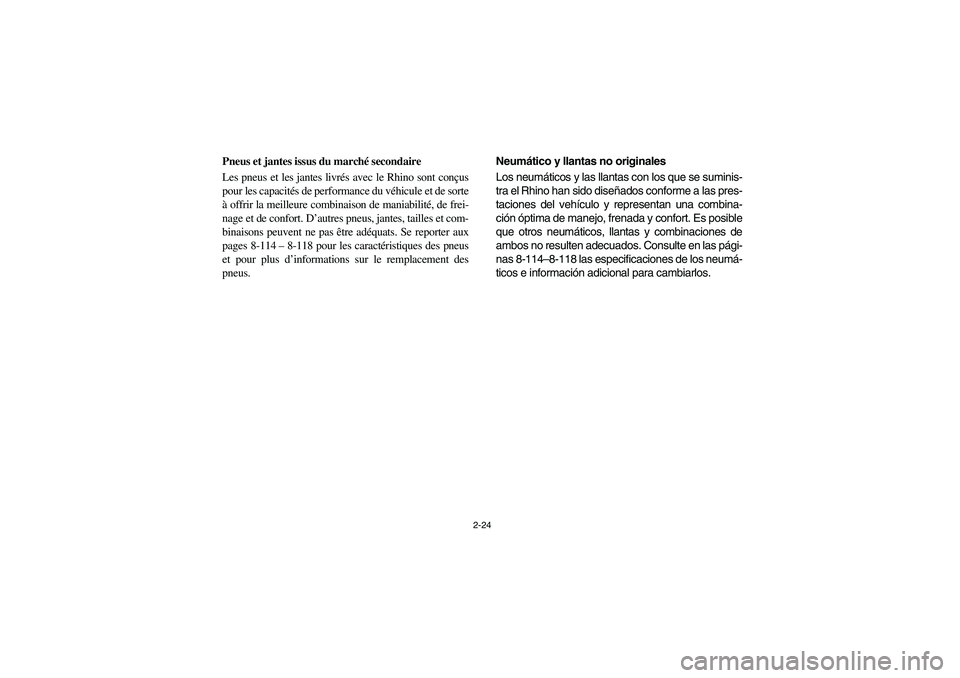

2-24
Pneus et jantes issus du marché secondaire
Les pneus et les jantes livrés avec le Rhino sont conçus
pour les capacités de performance du véhicule et de sorte
à offrir la meilleure combinaison de maniabilité, de frei-
nage et de confort. D’autres pneus, jantes, tailles et com-
binaisons peuvent ne pas être adéquats. Se reporter aux
pages 8-114– 8-118 pour les caractéristiques des pneus
et pour plus d’informations sur le remplacement des
pneus.Neumático y llantas no originales
Los neumáticos y las llantas con los que se suminis-
tra el Rhino han sido diseñados conforme a las pres-
taciones del vehículo y representan una combina-
ción óptima de manejo, frenada y confort. Es posible
que otros neumáticos, llantas y combinaciones de
ambos no resulten adecuados. Consulte en las pági-
nas 8-114–8-118 las especificaciones de los neumá-
ticos e información adicional para cambiarlos.EE.book Page 24 Monday, October 8, 2007 4:48 PM

4-1 1. Main switch a. OFF b. ON c. START
1. Contacteur à cléa. OFF (arrêt)
b. ON (contact) c. START (mise en marche)
1. Interruptor principal a. OFF (desconectado)
b. ON (conectado) c. START (arranque)
OFFONSTART
1a
b
c
EVU00130
1 -INSTRUMENT AND CONTROL
FUNCTIONS
EVU00140
Main switch
Functions of the respective switch positions are as
follows:
ON:
All electrical circuits are supplied with power,
and the headlights and taillights come on
when the light switch is on.
OFF:
All electrical circuits are switched off. The key
can be removed in this position.
START:
The electric starter is engaged by turning and
holding the key in this position. Release the
key when the engine starts.
EE.book Page 1 Monday, October 8, 2007 4:48 PM

4-2
4
FVU00130
COMMANDES ET INSTRUMENTS
FVU00140
Contacteur à clé
Les positions du contacteur sont les suivantes :
ON (contact) :
Tous les circuits électriques sont alimentés et les
phares et feux arrière s’allument lorsque le contac-
teur d’éclairage est allumé.
OFF (arrêt) :
Tous les circuits électriques sont coupés. La clé
peut être retirée.
START (mise en marche) :
Le démarreur électrique se met en marche lorsque
la clé est tournée et maintenue à cette position. Re-
lâcher la clé dès que le moteur est en marche.
SVU00130
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS
SVU00140
Interruptor principal
Las funciones de las respectivas posiciones del inte-
rruptor son las siguientes:
ON:
Todos los circuitos eléctricos reciben corriente;
los faros y los pilotos traseros se encienden
cuando se activa el interruptor de las luces.
OFF:
Todos los circuitos eléctricos están desactiva-
dos. En esta posición se puede extraer la llave.
START:
El arranque eléctrico se acciona girando la lla-
ve a esta posición y manteniéndola en ella.
Suelte la llave cuando el motor haya arranca-
do.
EE.book Page 2 Monday, October 8, 2007 4:48 PM

4-4
FVU00150
Témoins et témoins d’alerte
FVU01131
Témoin de blocage du différentiel “DIFF. LOCK”
Ce témoin et l’indicateur de blocage du différentiel s’al-
lument lorsque le commutateur de blocage du différentiel
est placé à la position “LOCK”.
Lorsque le contacteur est placé sur “LOCK”, le témoin
de blocage du différentiel clignote jusqu’à ce que le dif-
férentiel se bloque.
FVU01140
Témoin de la gamme basse “L”
Ce témoin s’allume lorsque le sélecteur de marche est à la
position “L”.
FVU01150
Témoin de la gamme haute “H”
Ce témoin s’allume lorsque le sélecteur de marche est à la
position “H”.
SVU00150
Testigos y luces de alarma
SVU01131
Testigo de bloqueo del diferencial On-Command
“DIFF. LOCK”
Este testigo y el indicador correspondiente en la pan-
talla se iluminan cuando el conmutador de bloqueo
del diferencial On-Command se sitúa en la posición
“LOCK”.
Cuando el conmutador se sitúa en la posición
“LOCK”, el testigo parpadea hasta que se bloquea el
diferencial.
SVU01140
Testigo de marcha corta “L”
Este testigo se enciende cuando se sitúa la palanca
selectora de marcha en la posición “L”.
SVU01150
Testigo de marcha larga “H”
Este testigo se enciende cuando se sitúa la palanca
selectora de marcha en la posición “H”.
EE.book Page 4 Monday, October 8, 2007 4:48 PM

4-10
5B410002
Témoin d’alerte de la température du liquide de re-
froidissement “”
Lorsque la température du liquide de refroidissement at-
teint un certain niveau, ce témoin s’allume pour signaler
la surchauffe du liquide. Si le témoin s’allume pendant
une randonnée, couper le moteur dès que possible et le
laisser refroidir pendant environ 10 minutes. (Voir page
8-156.)
Contrôler le bon fonctionnement du circuit électrique du
témoin d’alerte en tournant la clé sur “ON”. Si le témoin
d’alerte ne s’allume pas, faire contrôler le circuit électri-
que par un concessionnaire Yamaha.ATTENTION

La moteur peut surchauffer en cas de surcharge
du véhicule. Dans ce cas, il convient de réduire la
charge de sorte à respecter les limites spécifiées.


Remettre le moteur en marche, puis s’assurer que
le témoin s’éteint. Une utilisation prolongée du vé-
hicule alors que ce témoin est allumé risque d’en-
dommager le moteur.
5B410002
Luz de alarma de la temperatura del líquido refri-
gerante “”
Si el refrigerante alcanza una temperatura especifi-
cada, esta luz se enciende para avisar del exceso de
temperatura. Si la luz se enciende durante la mar-
cha, pare el motor cuando sea seguro hacerlo y deje
que se enfríe durante unos 10 minutos. (Consulte la
página 8-158).
El circuito eléctrico de la luz de alarma se puede
comprobar girando la llave a la posición “ON”. Si la
luz de alarma no se enciende, haga revisar el circuito
eléctrico en un concesionario Yamaha.ATENCIÓN

El motor se puede recalentar si se sobrecarga
el vehículo. En ese caso, reduzca la carga
hasta el peso especificado.


Cuando vuelva a arrancar, verifique que la luz
esté apagada. El uso continuado del vehículo
cuando la luz está encendida puede provocar
averías en el motor.
EE.book Page 10 Monday, October 8, 2007 4:48 PM
