FBU21742Entretiens périodiques du système antipollution N.B.:
Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.
Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
une longue période, il convient de suivre les fréquences d’entretien indiquées en mois.
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320
1*Canalisation de car-
burantContrôler l’état des durites d’alimentation et les
remplacer si elles sont abîmées.√√√
2 BougieContrôler l’état et nettoyer, régler l’écartement des
électrodes ou remplacer si nécessaire.√√√√√
3*SoupapesContrôler le jeu de soupape et le régler si néces-
saire.√ √√√
4*Injection de carbu-
rantContrôler et régler le régime de ralenti du moteur.√√√√√
5*Circuit de ventila-
tion du carter mo-
teurContrôler l’état de la durite de mise à l’air et la
remplacer si elle est abîmée.√√√
U3B462F0.book Page 3 Wednesday, March 21, 2007 9:50 AM

8-4
8
6*Système d’échappe-
mentS’assurer de l’absence de fuites et remplacer tout
joint abîmé.
Contrôler le serrage de tous les colliers à vis et les
raccords, et les serrer si nécessaire.√√√
7 Pare-étincellesNettoyer.√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U3B462F0.book Page 4 Wednesday, March 21, 2007 9:50 AM

8-5
8
FBU21863Entretiens périodiques et fréquences de graissage N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320
1Élément du filtre à
airNettoyer et remplacer si nécessaire.Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié-
reuses)
2*Frein avantContrôler le fonctionnement et corriger si néces-
saire.
Contrôler le niveau du liquide, s’assurer de l’ab-
sence de fuite, et corriger si nécessaire.√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
3*Frein arrièreContrôler le fonctionnement et corriger si néces-
saire.
Contrôler la garde de la pédale de frein et la régler
si nécessaire.
Contrôler le niveau du liquide, s’assurer de l’ab-
sence de fuite, et corriger si nécessaire.√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
4*Durites de freinContrôler l’état et remplacer si nécessaire.√√√√
Remplacer. Tous les 4 ans
5*Protections de du-
rite de frein arrièreContrôler l’usure et l’état, et remplacer si néces-
saire.√√√√√
6*RouesContrôler le voile et l’état et remplacer si néces-
saire.√ √√√
U3B462F0.book Page 5 Wednesday, March 21, 2007 9:50 AM

8-6
8
7*PneusContrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
Contrôler la pression de gonflage et l’équilibrage,
et corriger si nécessaire.√ √√√
8*Roulements de
moyeu de roueContrôler l’état et le serrage, et remplacer si né-
cessaire.√ √√√
9*Courroie trapézoï-
daleContrôler l’usure et l’état, et remplacer si néces-
saire.√ √√√
10*Visserie du châssisS’assurer que toutes les vis et tous les écrous
sont correctement serrés.√√√√√
11*Combinés ressort-
amortisseurContrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla-
cer si nécessaire.√√√
12*Bagues de barre
stabilisatriceContrôler l’état et remplacer si nécessaire.√√√
13*Pivots de fusée ar-
rièreLubrifier à la graisse à base de savon au lithium.√√√
14*Arbre de directionLubrifier à la graisse à base de savon au lithium.√√√
15*DirectionContrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
Contrôler le pincement et le régler si nécessaire.√√√√√
16*Support du moteurContrôler l’état et remplacer si nécessaire.√√√
17*Soufflets d’essieuContrôler l’état et remplacer si nécessaire.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U3B462F0.book Page 6 Wednesday, March 21, 2007 9:50 AM

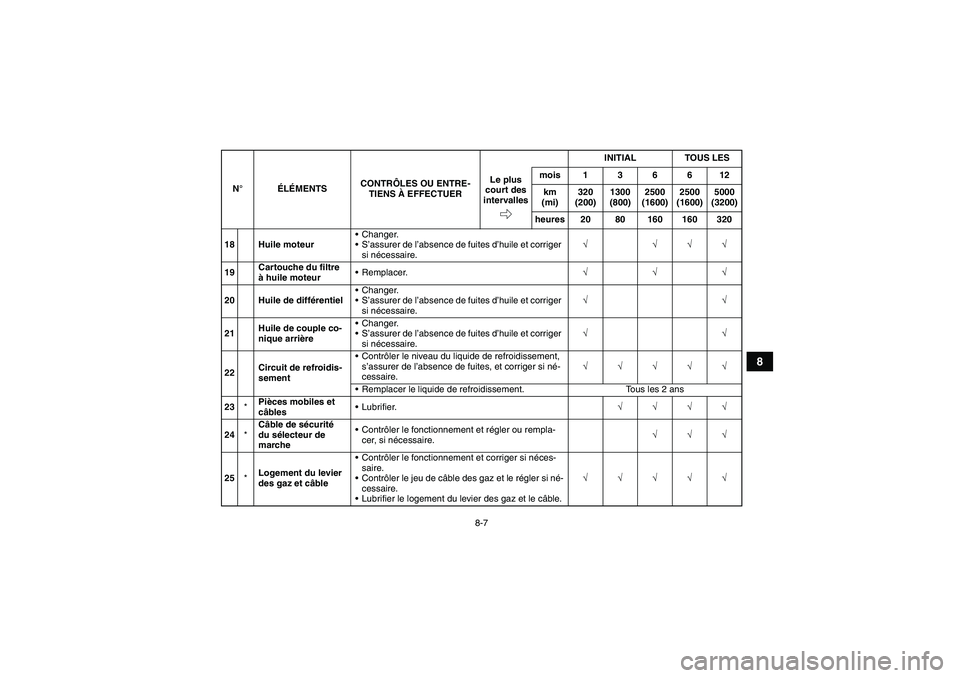

8-7
8
18 Huile moteurChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√ √√√
19Cartouche du filtre
à huile moteurRemplacer.√√√
20 Huile de différentielChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√√
21Huile de couple co-
nique arrièreChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√√
22Circuit de refroidis-
sementContrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire.√√√√√
Remplacer le liquide de refroidissement. Tous les 2 ans
23*Pièces mobiles et
câblesLubrifier.√√√√
24*Câble de sécurité
du sélecteur de
marcheContrôler le fonctionnement et régler ou rempla-
cer, si nécessaire.√√√
25*Logement du levier
des gaz et câbleContrôler le fonctionnement et corriger si néces-
saire.
Contrôler le jeu de câble des gaz et le régler si né-
cessaire.
Lubrifier le logement du levier des gaz et le câble.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U3B462F0.book Page 7 Wednesday, March 21, 2007 9:50 AM

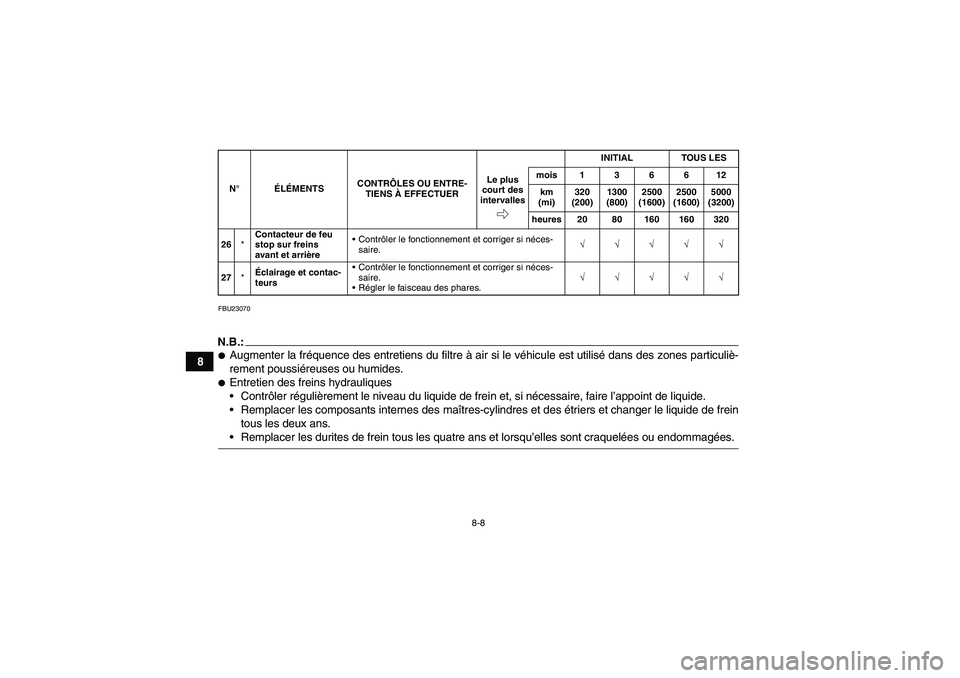

8-8
8
FBU23070N.B.:
Augmenter la fréquence des entretiens du filtre à air si le véhicule est utilisé dans des zones particuliè-
rement poussiéreuses ou humides.
Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein
tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.26*Contacteur de feu
stop sur freins
avant et arrièreContrôler le fonctionnement et corriger si néces-
saire.√√√√√
27*Éclairage et contac-
teursContrôler le fonctionnement et corriger si néces-
saire.
Régler le faisceau des phares.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U3B462F0.book Page 8 Wednesday, March 21, 2007 9:50 AM

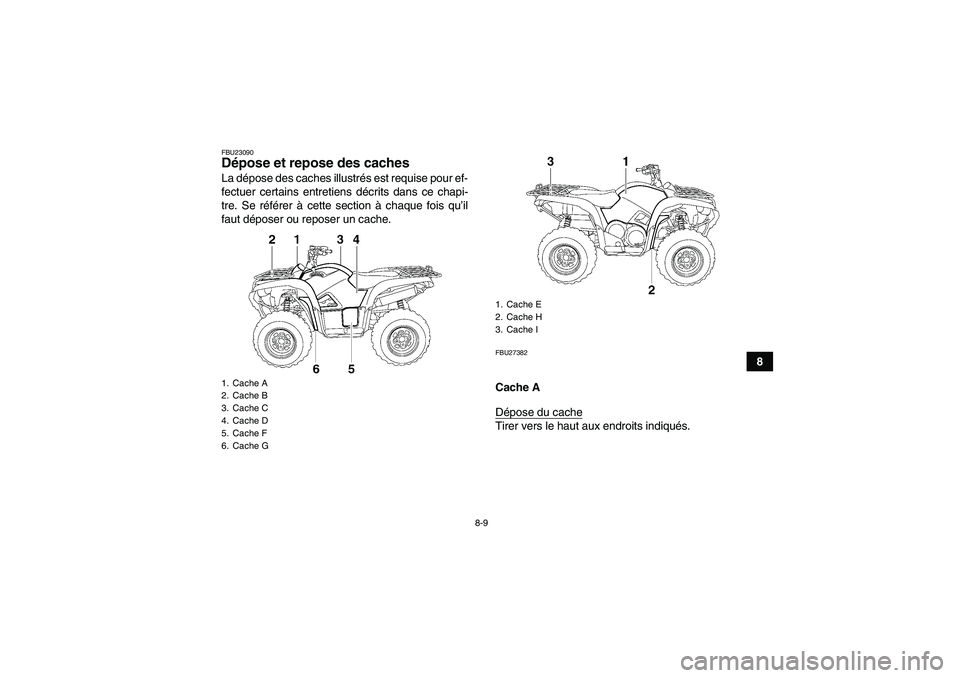

8-9
8
FBU23090Dépose et repose des caches La dépose des caches illustrés est requise pour ef-
fectuer certains entretiens décrits dans ce chapi-
tre. Se référer à cette section à chaque fois qu’il
faut déposer ou reposer un cache.
FBU27382Cache A
Dépose du cacheTirer vers le haut aux endroits indiqués.
1. Cache A
2. Cache B
3. Cache C
4. Cache D
5. Cache F
6. Cache G
1. Cache E
2. Cache H
3. Cache I
U3B462F0.book Page 9 Wednesday, March 21, 2007 9:50 AM

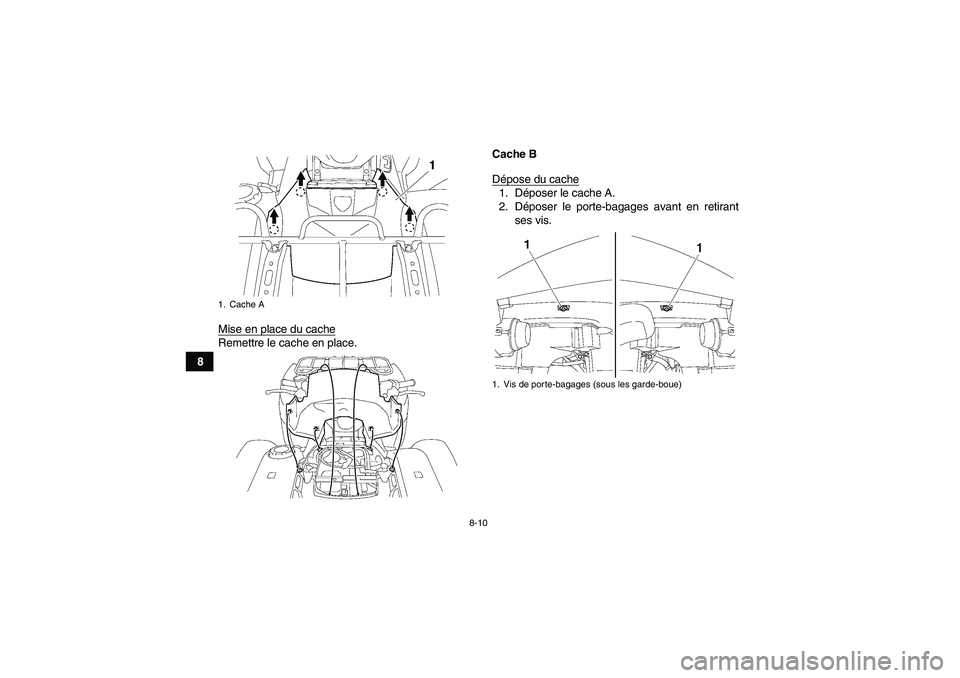

8-10
8Mise en place du cache
Remettre le cache en place.Cache B
Dépose du cache
1. Déposer le cache A.
2. Déposer le porte-bagages avant en retirant
ses vis.
1. Cache A
1. Vis de porte-bagages (sous les garde-boue)
