2008 YAMAHA FJR1300AS Manuale duso (in Italian)

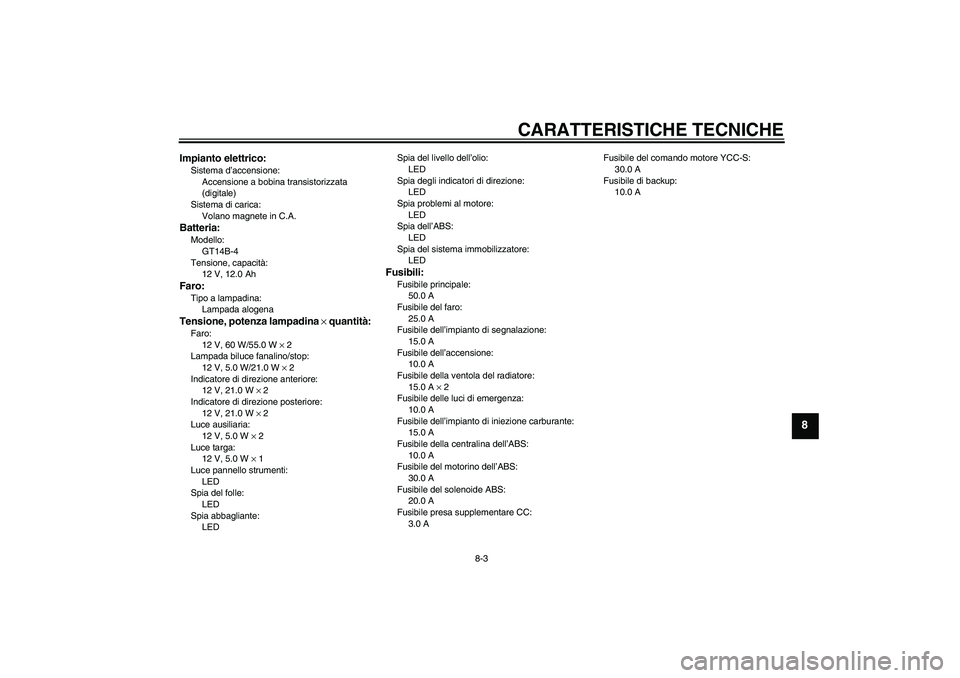

CARATTERISTICHE TECNICHE
8-3
8
Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT14B-4
Tensione, capacità:
12 V, 12.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 2
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 2
Indicatore di direzione anteriore:
12 V, 21.0 W × 2
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LEDSpia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazione:
15.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
15.0 A × 2
Fusibile delle luci di emergenza:
10.0 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile della centralina dell’ABS:
10.0 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS:
20.0 A
Fusibile presa supplementare CC:
3.0 AFusibile del comando motore YCC-S:
30.0 A
Fusibile di backup:
10.0 A
U2D2H2H0.book Page 3 Tuesday, October 9, 2007 9:16 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351

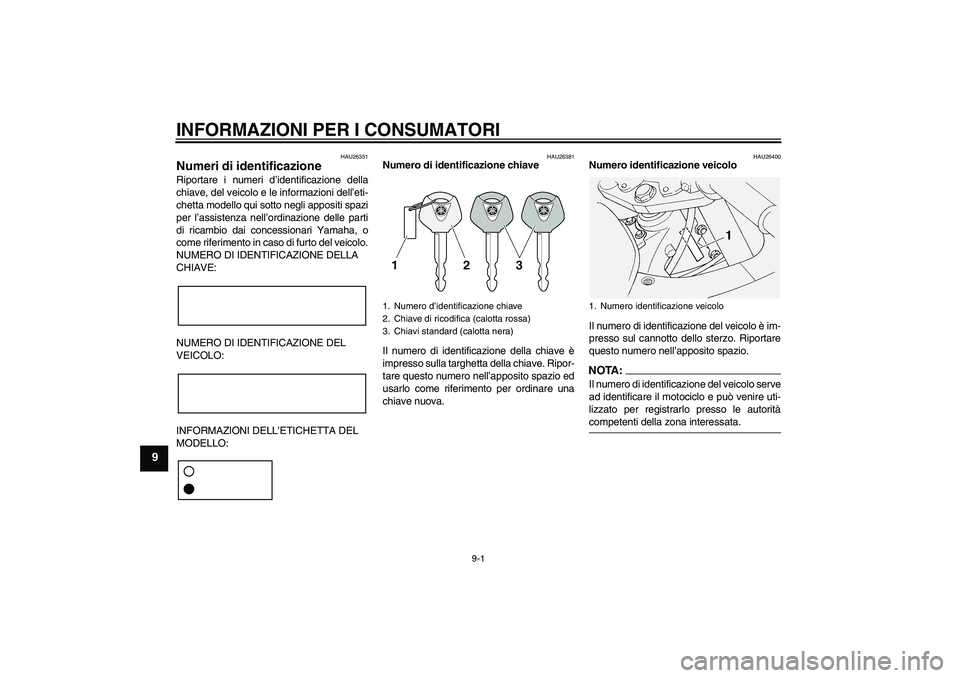

Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U2D2H2H0.book Page 1 Tuesday, October 9, 2007 9:16 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26520

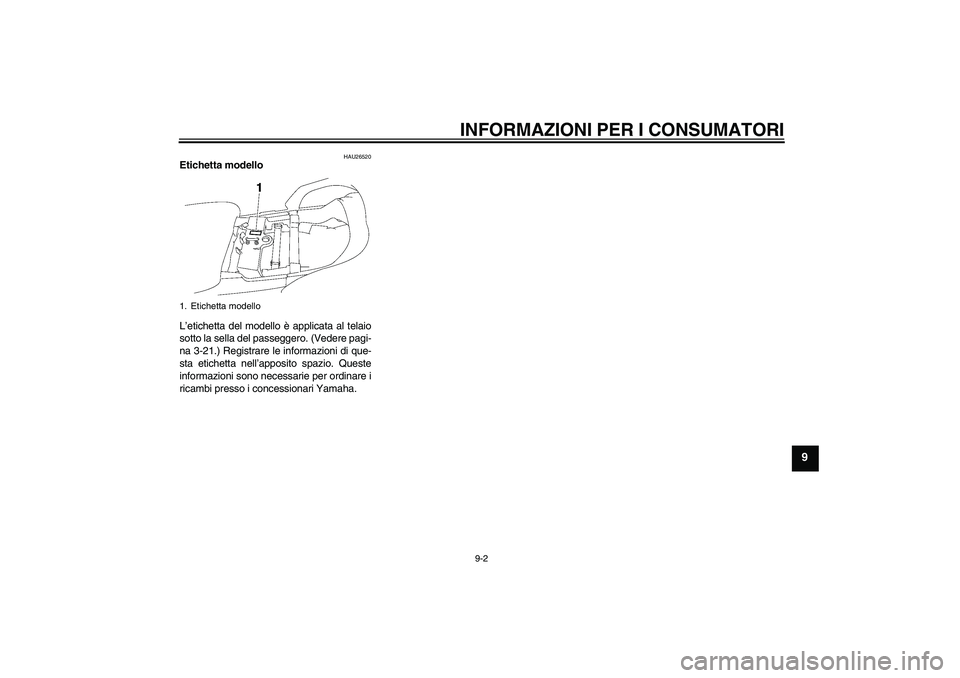

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-21.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.1. Etichetta modello
U2D2H2H0.book Page 2 Tuesday, October 9, 2007 9:16 AM

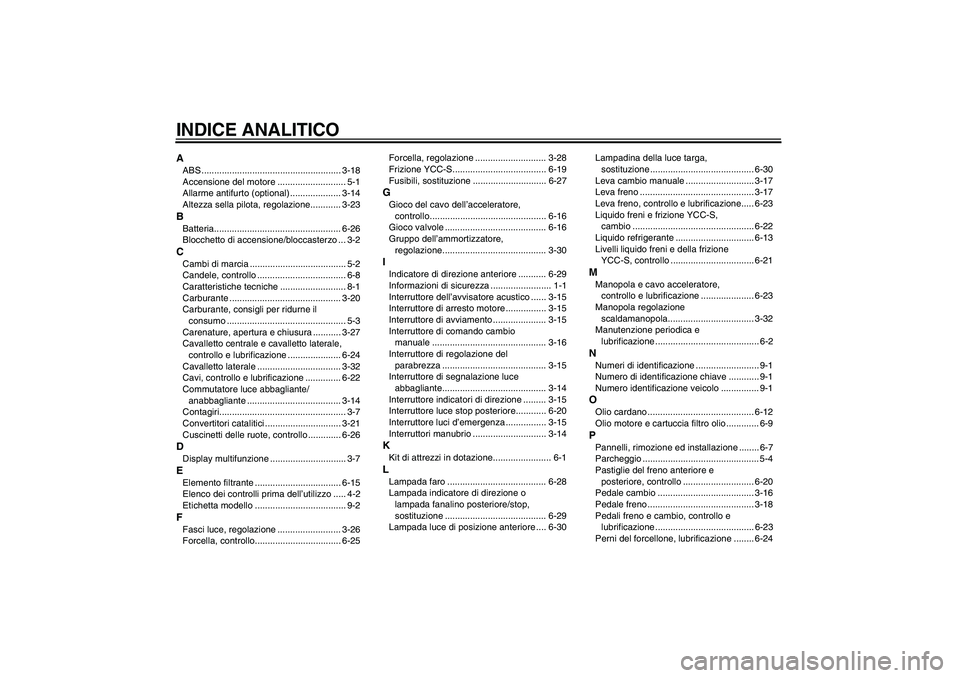

INDICE ANALITICOAABS ....................................................... 3-18
Accensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-14
Altezza sella pilota, regolazione............ 3-23BBatteria.................................................. 6-26
Blocchetto di accensione/bloccasterzo ... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-8
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-20
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature, apertura e chiusura ........... 3-27
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ..................... 6-24
Cavalletto laterale ................................. 3-32
Cavi, controllo e lubrificazione .............. 6-22
Commutatore luce abbagliante/
anabbagliante ..................................... 3-14
Contagiri.................................................. 3-7
Convertitori catalitici .............................. 3-21
Cuscinetti delle ruote, controllo ............. 6-26DDisplay multifunzione .............................. 3-7EElemento filtrante .................................. 6-15
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FFasci luce, regolazione ......................... 3-26
Forcella, controllo.................................. 6-25Forcella, regolazione ............................ 3-28
Frizione YCC-S..................................... 6-19
Fusibili, sostituzione ............................. 6-27
GGioco del cavo dell’acceleratore,
controllo.............................................. 6-16
Gioco valvole ........................................ 6-16
Gruppo dell’ammortizzatore,
regolazione......................................... 3-30IIndicatore di direzione anteriore ........... 6-29
Informazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ...... 3-15
Interruttore di arresto motore ................ 3-15
Interruttore di avviamento ..................... 3-15
Interruttore di comando cambio
manuale ............................................. 3-16
Interruttore di regolazione del
parabrezza ......................................... 3-15
Interruttore di segnalazione luce
abbagliante......................................... 3-14
Interruttore indicatori di direzione ......... 3-15
Interruttore luce stop posteriore............ 6-20
Interruttore luci d’emergenza ................ 3-15
Interruttori manubrio ............................. 3-14KKit di attrezzi in dotazione....................... 6-1LLampada faro ....................................... 6-28
Lampada indicatore di direzione o
lampada fanalino posteriore/stop,
sostituzione ........................................ 6-29
Lampada luce di posizione anteriore .... 6-30Lampadina della luce targa,
sostituzione ......................................... 6-30
Leva cambio manuale ........................... 3-17
Leva freno ............................................. 3-17
Leva freno, controllo e lubrificazione..... 6-23
Liquido freni e frizione YCC-S,
cambio ................................................ 6-22
Liquido refrigerante ............................... 6-13
Livelli liquido freni e della frizione
YCC-S, controllo ................................. 6-21
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-23
Manopola regolazione
scaldamanopola.................................. 3-32
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio cardano .......................................... 6-12
Olio motore e cartuccia filtro olio ............. 6-9PPannelli, rimozione ed installazione ........ 6-7
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-20
Pedale cambio ...................................... 3-16
Pedale freno .......................................... 3-18
Pedali freno e cambio, controllo e
lubrificazione ....................................... 6-23
Perni del forcellone, lubrificazione ........ 6-24
U2D2H2H0.book Page 1 Tuesday, October 9, 2007 9:16 AM

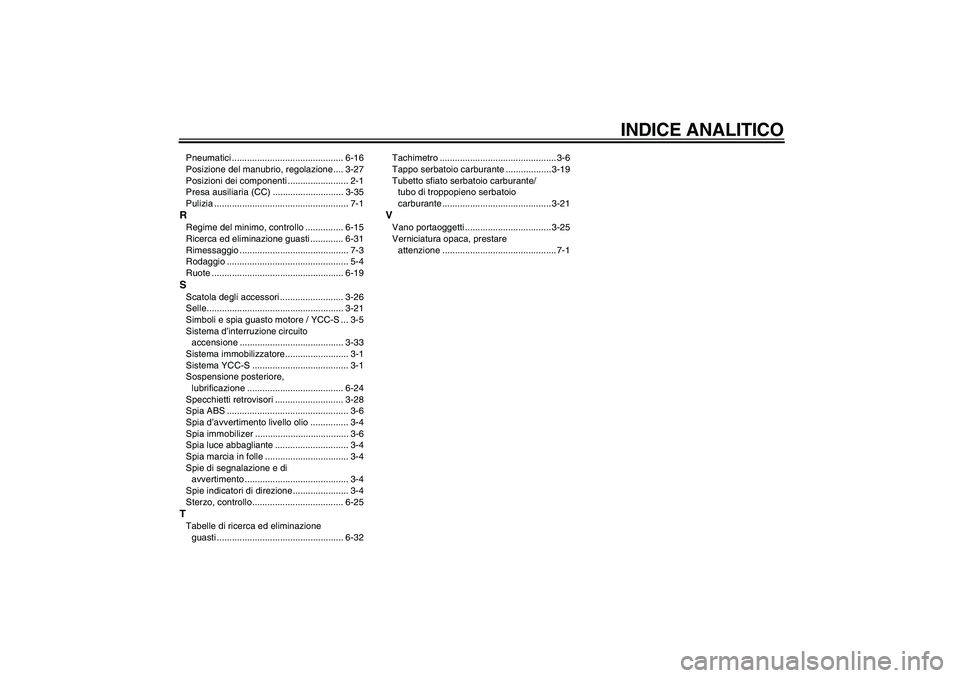

INDICE ANALITICO
Pneumatici ............................................ 6-16
Posizione del manubrio, regolazione.... 3-27
Posizioni dei componenti ........................ 2-1
Presa ausiliaria (CC) ............................ 3-35
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-15
Ricerca ed eliminazione guasti ............. 6-31
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-4
Ruote .................................................... 6-19SScatola degli accessori ......................... 3-26
Selle...................................................... 3-21
Simboli e spia guasto motore / YCC-S ... 3-5
Sistema d’interruzione circuito
accensione ......................................... 3-33
Sistema immobilizzatore ......................... 3-1
Sistema YCC-S ...................................... 3-1
Sospensione posteriore,
lubrificazione ...................................... 6-24
Specchietti retrovisori ........................... 3-28
Spia ABS ................................................ 3-6
Spia d’avvertimento livello olio ............... 3-4
Spia immobilizer ..................................... 3-6
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-4
Spie indicatori di direzione...................... 3-4
Sterzo, controllo.................................... 6-25TTabelle di ricerca ed eliminazione
guasti .................................................. 6-32Tachimetro .............................................. 3-6
Tappo serbatoio carburante .................. 3-19
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante ........................................... 3-21
VVano portaoggetti .................................. 3-25
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U2D2H2H0.book Page 2 Tuesday, October 9, 2007 9:16 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2007.10-0.3×1 CR
(H)
