2008 YAMAHA FJR1300AS Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-35
3
PAU39651
Tomada CC auxiliar Este veículo está equipado com uma toma-
da CC auxiliar na caixa acessória.
Quando a chave estiver na posição “ON”,
pode ser utilizado um acessório de 12 V li-
gado à tomada auxiliar, só devendo ser uti-
lizado com o motor a trabalhar.PRECAUÇÃO:
PCA15430
O acessório ligado à tomada CC auxiliar
não deve ser utilizado com o motor des-
ligado, e a carga nunca deverá exceder
30 W (2.5 A), caso contrário a bateria po-derá descarregar.
Utilização da tomada CC auxiliar
1. Abra a tampa da caixa acessória.
(Consulte a página 3-26.)
2. Rode a chave para “OFF”.
3. Retire a tampa da tomada CC auxiliar.4. Insira a ficha acessória na tomada CC
auxiliar.
5. Rode a chave para “ON” e, depois, li-
gue o motor. (Consulte a página 5-1.)
AV I S O
PWA14360
Para evitar choque eléctrico ou curto-
circuito, certifique-se de que a tampa
está instalada quando a tomada CC auxi-liar não está a ser utilizada.
1. Tampa da tomada CC auxiliar
1. Tomada CC auxiliar
U2D2P2P0.book Page 35 Thursday, October 11, 2007 9:59 AM

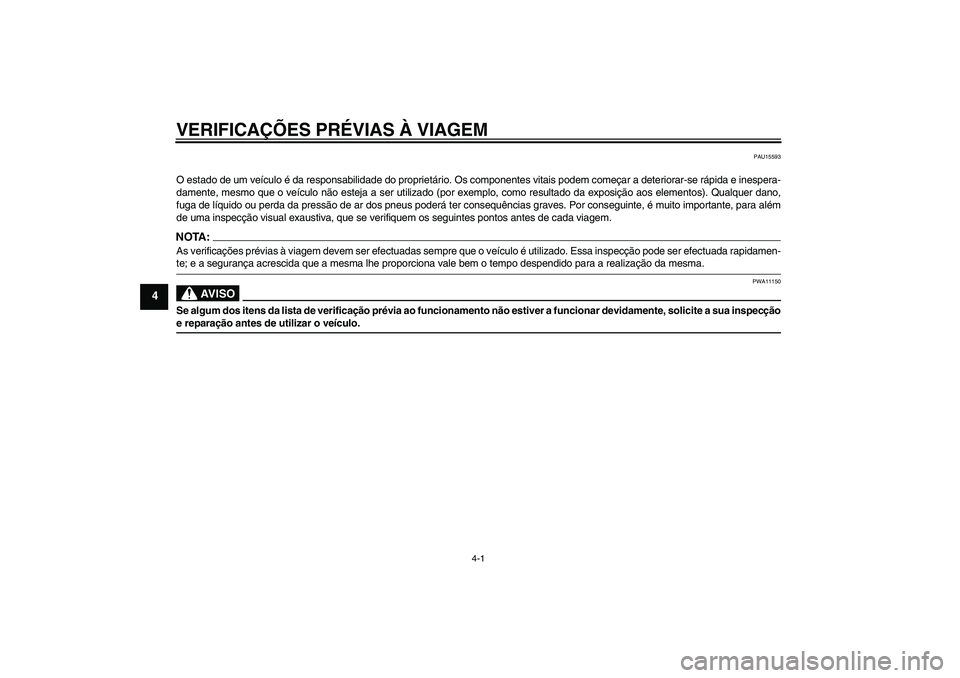

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-1
4
PAU15593
O estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rápida e inespera-
damente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos elementos). Qualquer dano,
fuga de líquido ou perda da pressão de ar dos pneus poderá ter consequências graves. Por conseguinte, é muito importante, para além
de uma inspecção visual exaustiva, que se verifiquem os seguintes pontos antes de cada viagem.NOTA:As verificações prévias à viagem devem ser efectuadas sempre que o veículo é utilizado. Essa inspecção pode ser efectuada rapidamen-te; e a segurança acrescida que a mesma lhe proporciona vale bem o tempo despendido para a realização da mesma.
AV I S O
PWA11150
Se algum dos itens da lista de verificação prévia ao funcionamento não estiver a funcionar devidamente, solicite a sua inspecçãoe reparação antes de utilizar o veículo.U2D2P2P0.book Page 1 Thursday, October 11, 2007 9:59 AM

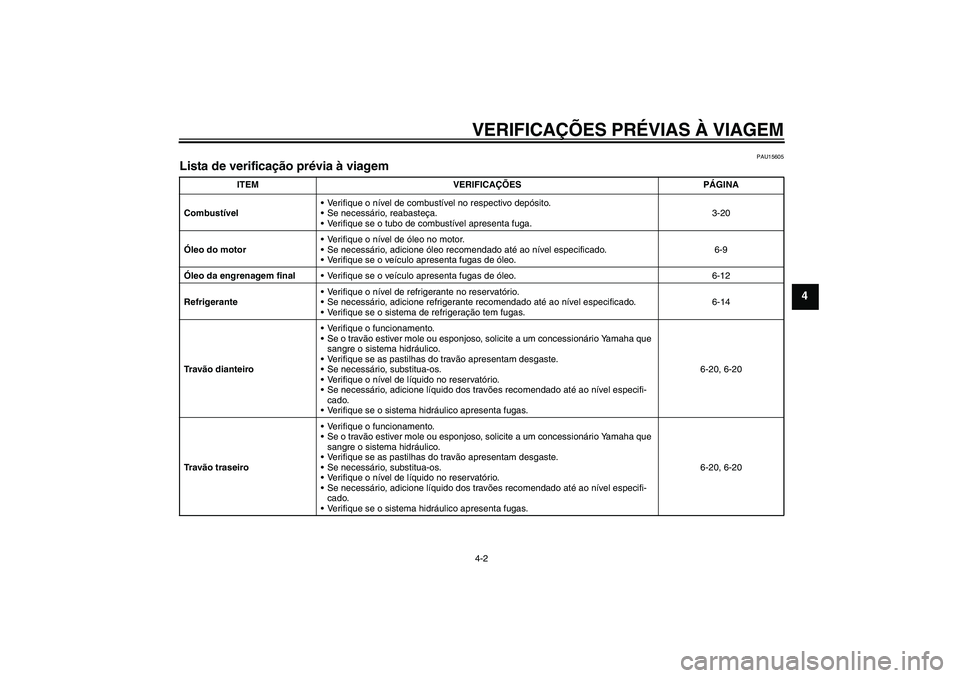

VERIFICAÇÕES PRÉVIAS À VIAGEM4-2
4
PAU15605
Lista de verificação prévia à viagem
ITEM VERIFICAÇÕES PÁGINA
CombustívelVerifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.3-20
Óleo do motorVerifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo.6-9
Óleo da engrenagem finalVerifique se o veículo apresenta fugas de óleo. 6-12
RefrigeranteVerifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Verifique se o sistema de refrigeração tem fugas.6-14
Tr a vão dianteiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-20, 6-20
Tr a vão traseiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-20, 6-20
U2D2P2P0.book Page 2 Thursday, October 11, 2007 9:59 AM

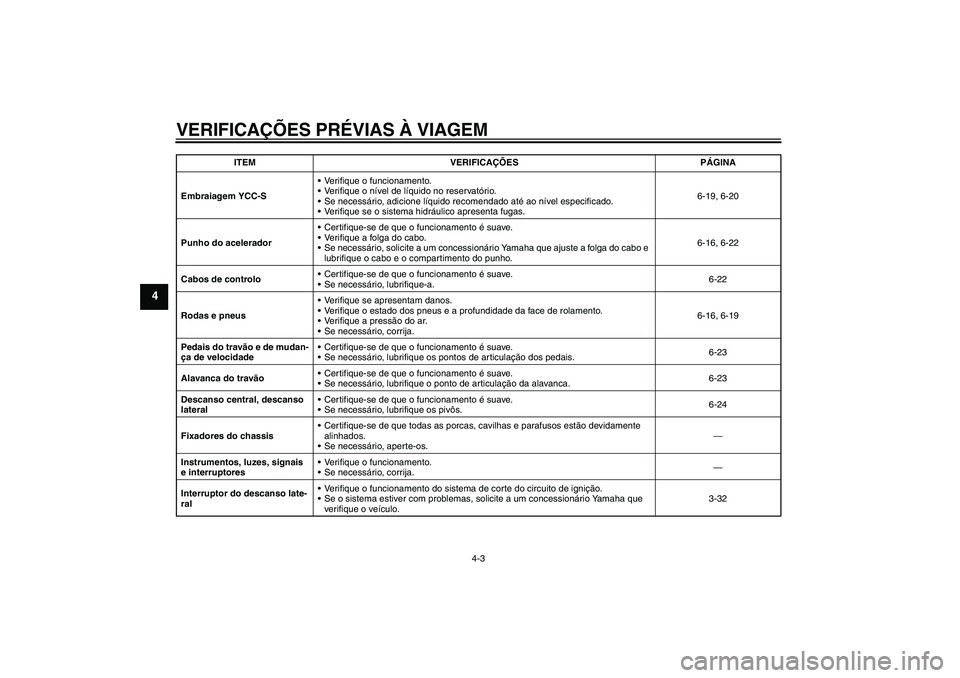

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-3
4
Embraiagem YCC-SVerifique o funcionamento.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido recomendado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas.6-19, 6-20
Punho do aceleradorCertifique-se de que o funcionamento é suave.
Verifique a folga do cabo.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do cabo e
lubrifique o cabo e o compartimento do punho.6-16, 6-22
Cabos de controloCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a.6-22
Rodas e pneusVerifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija.6-16, 6-19
Pedais do travão e de mudan-
ça de velocidadeCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.6-23
Alavanca do travãoCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique o ponto de articulação da alavanca.6-23
Descanso central, descanso
lateralCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pivôs.6-24
Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os.—
Instrumentos, luzes, signais
e interruptoresVerifique o funcionamento.
Se necessário, corrija.—
Interruptor do descanso late-
ralVerifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema estiver com problemas, solicite a um concessionário Yamaha que
verifique o veículo.3-32 ITEM VERIFICAÇÕES PÁGINA
U2D2P2P0.book Page 3 Thursday, October 11, 2007 9:59 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15950
AV I S O
PWA10270


Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.


Nunca coloque o motor em funcio-
namento nem o faça trabalhar numa
área fechada seja por quanto tempo
for. Os gases do escape são noci-
vos e a sua inalação pode causar a
perda de consciência e a morte
num curto espaço de tempo. Certifi-
que-se sempre de que existe uma
ventilação adequada.


Antes de arrancar, certifique-se de
que o descanso lateral está recolhi-
do. Se o descanso lateral não esti-
ver completamente recolhido, pode
entrar em contacto com o solo e
distrair o condutor, resultandonuma possível perda de controlo.
PAU45310
NOTA:Este modelo está equipado com um sensor
de ângulo de inclinação para desligar o mo-
tor no caso de capotagem. Para ligar o mo-
tor após capotagem, não se esqueça de
rodar o interruptor principal para “OFF” e
depois para “ON”. Se não o fizer, o motor
não ligará, apesar de este dar sinal quandoé premido o interruptor de arranque.
PAU40332
Colocação do motor em funcio-
namento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:

É aplicado o travão dianteiro ou trasei-
ro com a transmissão em ponto morto
quer o descanso lateral esteja em
cima ou em baixo.


É aplicado o travão dianteiro ou trasei-
ro com a transmissão engrenada e o
descanso lateral em cima.AV I S O
PWA14540


Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-33.


Aplique sempre o travão dianteiro
ou traseiro enquanto o interruptor
principal estiver na posição “ON” e
a transmissão estiver engrenada,
caso contrário a roda traseira roda-
rá livremente.


Nunca conduza com o descanso la-teral para baixo.
U2D2P2P0.book Page 1 Thursday, October 11, 2007 9:59 AM

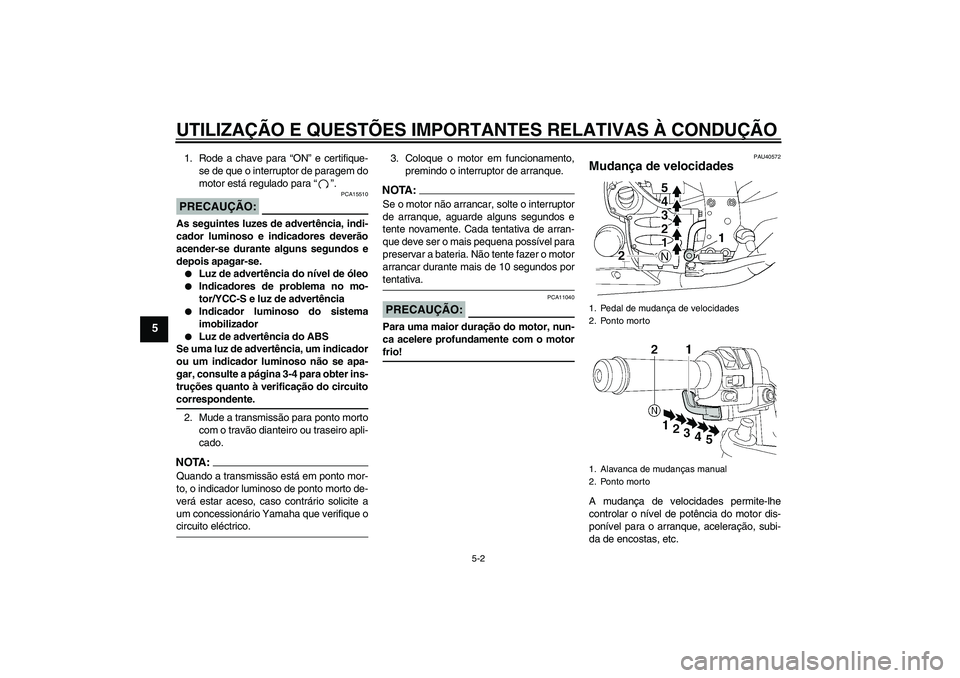

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
1. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para“”.PRECAUÇÃO:
PCA15510
As seguintes luzes de advertência, indi-
cador luminoso e indicadores deverão
acender-se durante alguns segundos e
depois apagar-se.

Luz de advertência do nível de óleo


Indicadores de problema no mo-
tor/YCC-S e luz de advertência


Indicador luminoso do sistema
imobilizador


Luz de advertência do ABS
Se uma luz de advertência, um indicador
ou um indicador luminoso não se apa-
gar, consulte a página 3-4 para obter ins-
truções quanto à verificação do circuito
correspondente.
2. Mude a transmissão para ponto morto
com o travão dianteiro ou traseiro apli-
cado.NOTA:Quando a transmissão está em ponto mor-
to, o indicador luminoso de ponto morto de-
verá estar aceso, caso contrário solicite a
um concessionário Yamaha que verifique ocircuito eléctrico.3. Coloque o motor em funcionamento,
premindo o interruptor de arranque.
NOTA:Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
preservar a bateria. Não tente fazer o motor
arrancar durante mais de 10 segundos portentativa.PRECAUÇÃO:
PCA11040
Para uma maior duração do motor, nun-
ca acelere profundamente com o motorfrio!
PAU40572
Mudança de velocidades A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.1. Pedal de mudança de velocidades
2. Ponto morto
1. Alavanca de mudanças manual
2. Ponto morto
U2D2P2P0.book Page 2 Thursday, October 11, 2007 9:59 AM

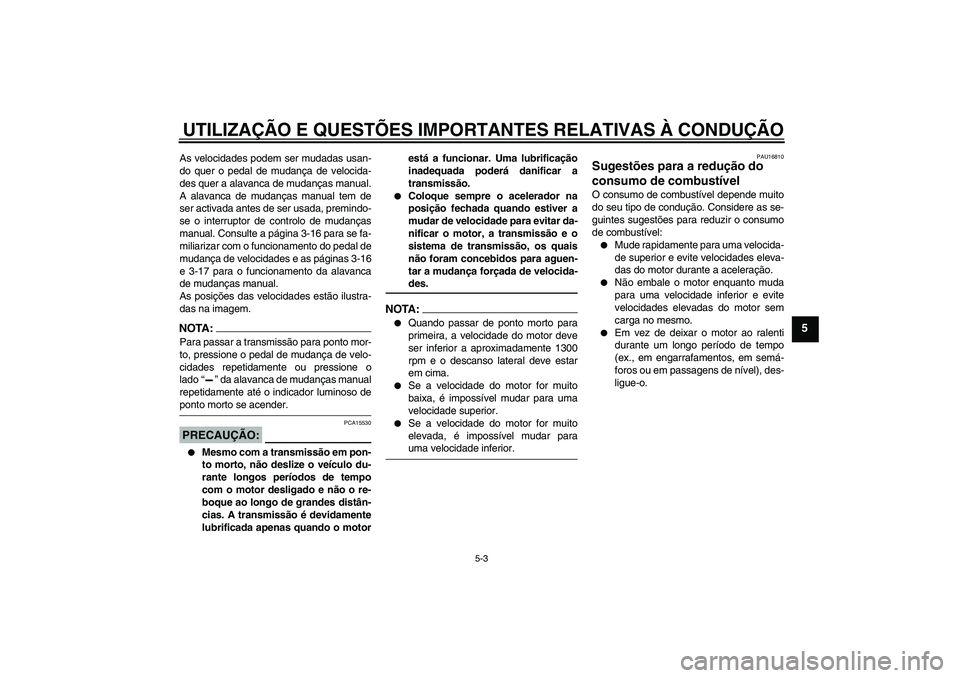

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
As velocidades podem ser mudadas usan-
do quer o pedal de mudança de velocida-
des quer a alavanca de mudanças manual.
A alavanca de mudanças manual tem de
ser activada antes de ser usada, premindo-
se o interruptor de controlo de mudanças
manual. Consulte a página 3-16 para se fa-
miliarizar com o funcionamento do pedal de
mudança de velocidades e as páginas 3-16
e 3-17 para o funcionamento da alavanca
de mudanças manual.
As posições das velocidades estão ilustra-
das na imagem.NOTA:Para passar a transmissão para ponto mor-
to, pressione o pedal de mudança de velo-
cidades repetidamente ou pressione o
lado“” da alavanca de mudanças manual
repetidamente até o indicador luminoso deponto morto se acender.PRECAUÇÃO:
PCA15530


Mesmo com a transmissão em pon-
to morto, não deslize o veículo du-
rante longos períodos de tempo
com o motor desligado e não o re-
boque ao longo de grandes distân-
cias. A transmissão é devidamente
lubrificada apenas quando o motorestá a funcionar. Uma lubrificação
inadequada poderá danificar a
transmissão.


Coloque sempre o acelerador na
posição fechada quando estiver a
mudar de velocidade para evitar da-
nificar o motor, a transmissão e o
sistema de transmissão, os quais
não foram concebidos para aguen-
tar a mudança forçada de velocida-des.
NOTA:

Quando passar de ponto morto para
primeira, a velocidade do motor deve
ser inferior a aproximadamente 1300
rpm e o descanso lateral deve estar
em cima.


Se a velocidade do motor for muito
baixa, é impossível mudar para uma
velocidade superior.


Se a velocidade do motor for muito
elevada, é impossível mudar parauma velocidade inferior.
PAU16810
Sugestões para a redução do
consumo de combustível O consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:

Mude rapidamente para uma velocida-
de superior e evite velocidades eleva-
das do motor durante a aceleração.


Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.


Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
U2D2P2P0.book Page 3 Thursday, October 11, 2007 9:59 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
PAU16841
Rodagem do motor Nunca existe um período tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve-se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17121
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 4500 rpm.
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 5400 rpm.
PRECAUÇÃO:
PCA10331
Após ter percorrido 1000 km (600 mi), o
óleo do motor e o óleo da engrenagem fi-
nal deverão ser mudados e o cartucho
ou elemento do filtro de óleo substituí-do.
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.PRECAUÇÃO:
PCA10310


Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.


Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-rifique o veículo.
PAU40581
Estacionamento Quando estacionar, desligue o motor ro-
dando o interruptor principal para “OFF” e,
depois, retire a chave.NOTA :
Quando o interruptor principal for colocado
em “OFF” e a transmissão estiver engrena-da, a roda traseira não pode ser movida.
AV I S O
PWA14521


Desligue sempre o motor através
do interruptor principal. Quando o
interruptor de paragem do motor ti-
ver sido usado para uma emergên-
cia, certifique-se de que aplica o
travão dianteiro ou traseiro enquan-
to o interruptor principal ainda está
ligado, uma vez que a embraiagem
desengata automaticamente uns
segundos depois do motor ser des-
ligado e a roda traseira rodará livre-
mente.


Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade dos peões ou das cri-
anças lhes tocarem.
U2D2P2P0.book Page 4 Thursday, October 11, 2007 9:59 AM
