2008 YAMAHA FJR1300AS Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21771
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10500


A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
1. Folga do cabo do acelerador
U2D2P2P0.book Page 16 Thursday, October 11, 2007 9:59 AM

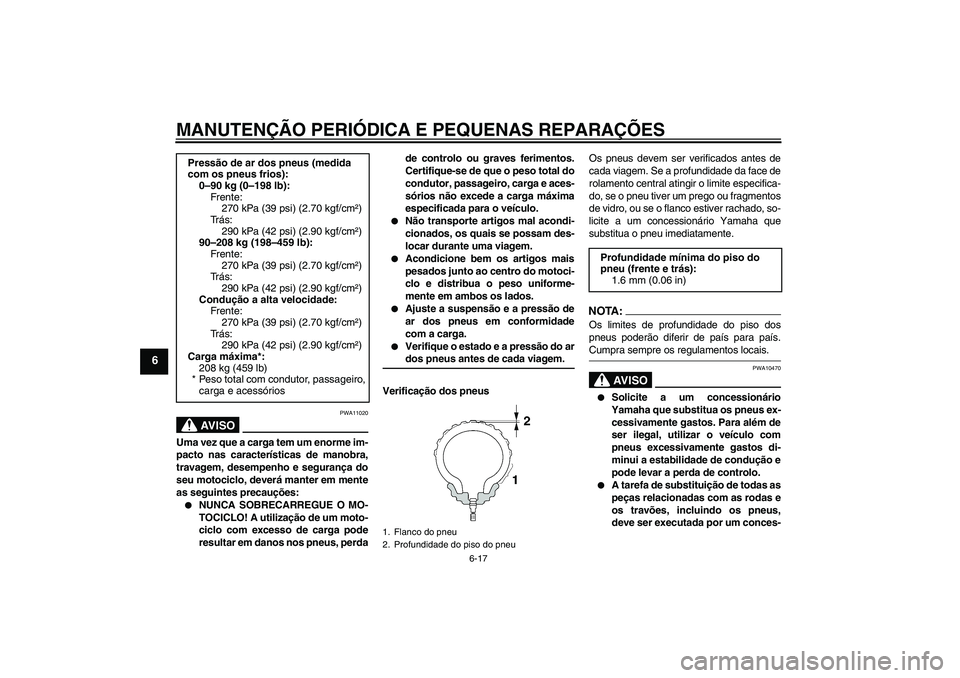

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
AV I S O
PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:

NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, perdade controlo ou graves ferimentos.
Certifique-se de que o peso total do
condutor, passageiro, carga e aces-
sórios não excede a carga máxima
especificada para o veículo.


Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.


Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.


Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.


Verifique o estado e a pressão do ardos pneus antes de cada viagem.
Verificação dos pneusOs pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces- Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
270 kPa (39 psi) (2.70 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
90–208 kg (198–459 lb):
Frente:
270 kPa (39 psi) (2.70 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Frente:
270 kPa (39 psi) (2.70 kgf/cm²)
Trás:
290 kPa (42 psi) (2.90 kgf/cm²)
Carga máxima*:
208 kg (459 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U2D2P2P0.book Page 17 Thursday, October 11, 2007 9:59 AM

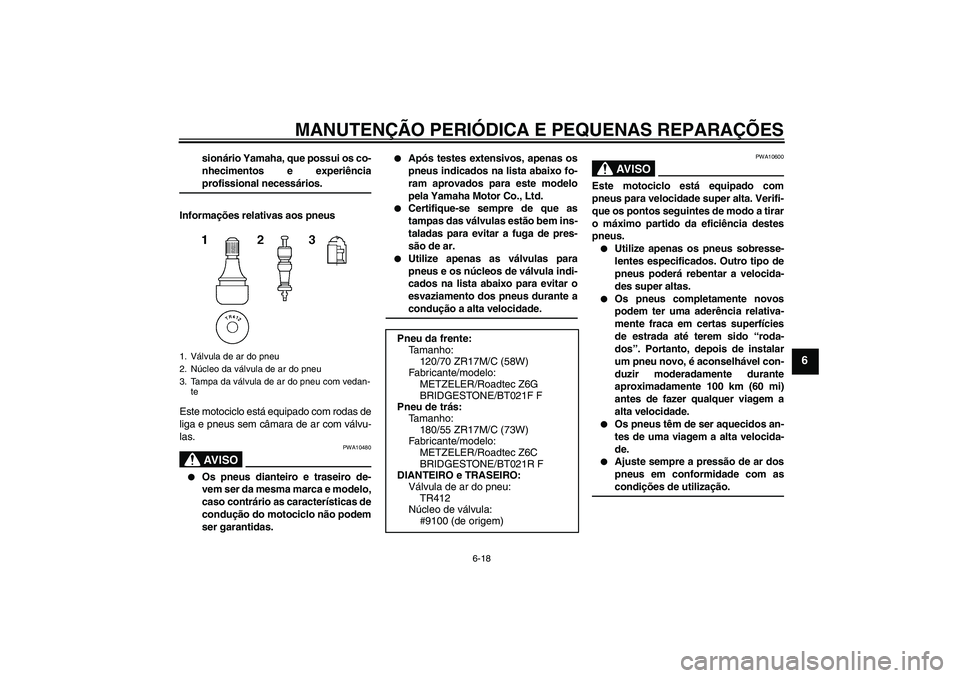

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6
sionário Yamaha, que possui os co-
nhecimentos e experiênciaprofissional necessários.
Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com válvu-
las.AV I S O
PWA10480


Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do motociclo não podem
ser garantidas.


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.


Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.


Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante acondução a alta velocidade.
AV I S O
PWA10600
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.

Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.


Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.


Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.


Ajuste sempre a pressão de ar dos
pneus em conformidade com ascondições de utilização.
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
Pneu da frente:
Tamanho:
120/70 ZR17M/C (58W)
Fabricante/modelo:
METZELER/Roadtec Z6G
BRIDGESTONE/BT021F F
Pneu de trás:
Tamanho:
180/55 ZR17M/C (73W)
Fabricante/modelo:
METZELER/Roadtec Z6C
BRIDGESTONE/BT021R F
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9100 (de origem)
U2D2P2P0.book Page 18 Thursday, October 11, 2007 9:59 AM

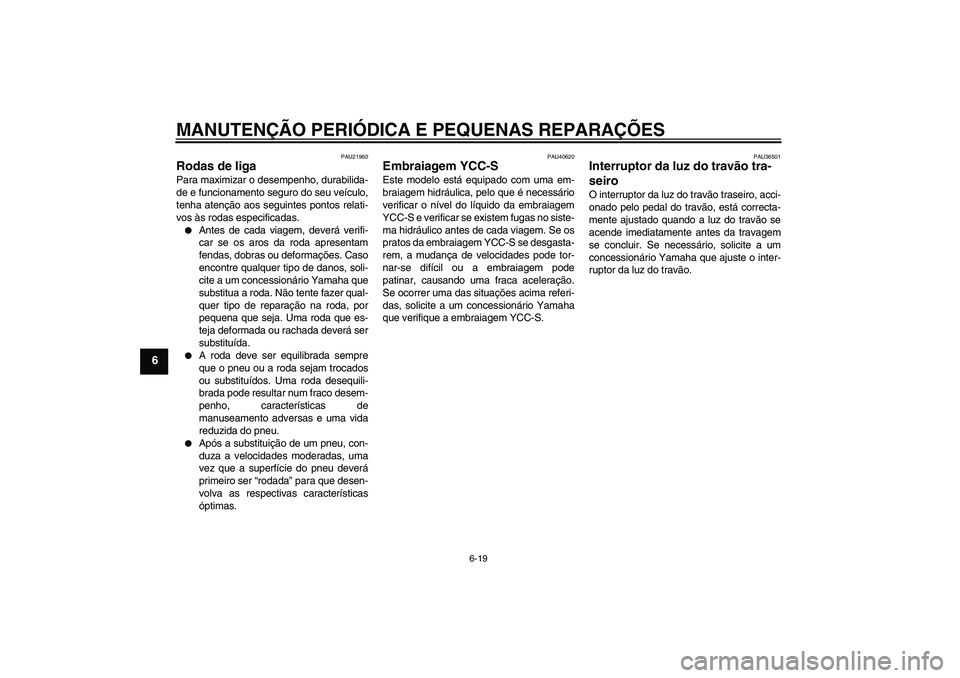

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6
PAU21960
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU40620
Embraiagem YCC-S Este modelo está equipado com uma em-
braiagem hidráulica, pelo que é necessário
verificar o nível do líquido da embraiagem
YCC-S e verificar se existem fugas no siste-
ma hidráulico antes de cada viagem. Se os
pratos da embraiagem YCC-S se desgasta-
rem, a mudança de velocidades pode tor-
nar-se difícil ou a embraiagem pode
patinar, causando uma fraca aceleração.
Se ocorrer uma das situações acima referi-
das, solicite a um concessionário Yamaha
que verifique a embraiagem YCC-S.
PAU36501
Interruptor da luz do travão tra-
seiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, solicite a um
concessionário Yamaha que ajuste o inter-
ruptor da luz do travão.
U2D2P2P0.book Page 19 Thursday, October 11, 2007 9:59 AM

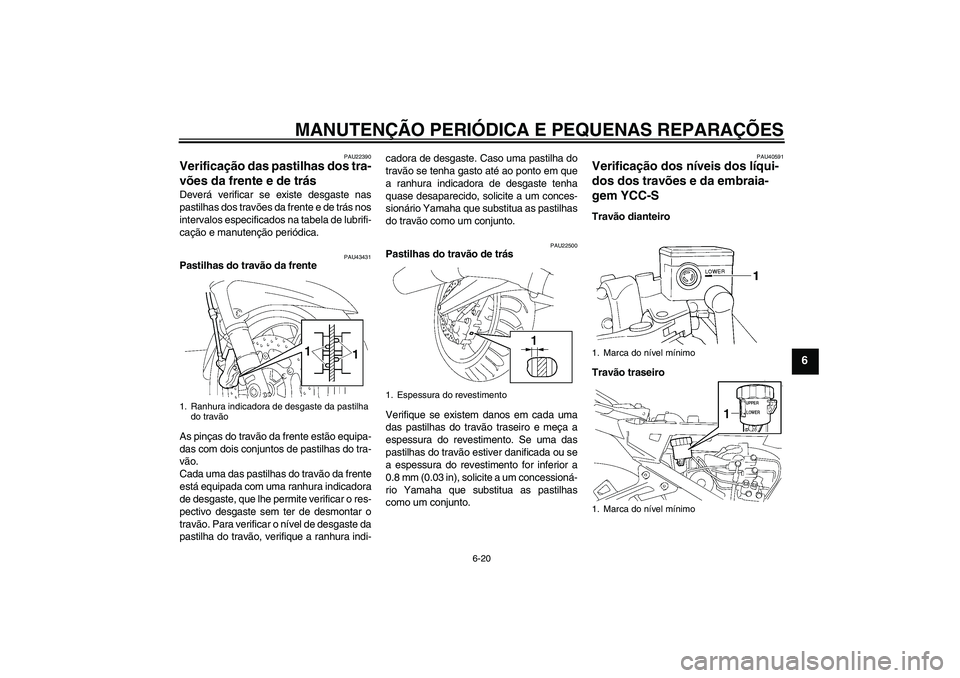

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
PAU22390
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU43431
Pastilhas do travão da frente
As pinças do travão da frente estão equipa-
das com dois conjuntos de pastilhas do tra-
vão.
Cada uma das pastilhas do travão da frente
está equipada com uma ranhura indicadora
de desgaste, que lhe permite verificar o res-
pectivo desgaste sem ter de desmontar o
travão. Para verificar o nível de desgaste da
pastilha do travão, verifique a ranhura indi-cadora de desgaste. Caso uma pastilha do
travão se tenha gasto até ao ponto em que
a ranhura indicadora de desgaste tenha
quase desaparecido, solicite a um conces-
sionário Yamaha que substitua as pastilhas
do travão como um conjunto.
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
PAU40591
Verificação dos níveis dos líqui-
dos dos travões e da embraia-
gem YCC-S Travão dianteiro
Travão traseiro
1. Ranhura indicadora de desgaste da pastilha
do travão
1. Espessura do revestimento
1. Marca do nível mínimo
1. Marca do nível mínimo
U2D2P2P0.book Page 20 Thursday, October 11, 2007 9:59 AM

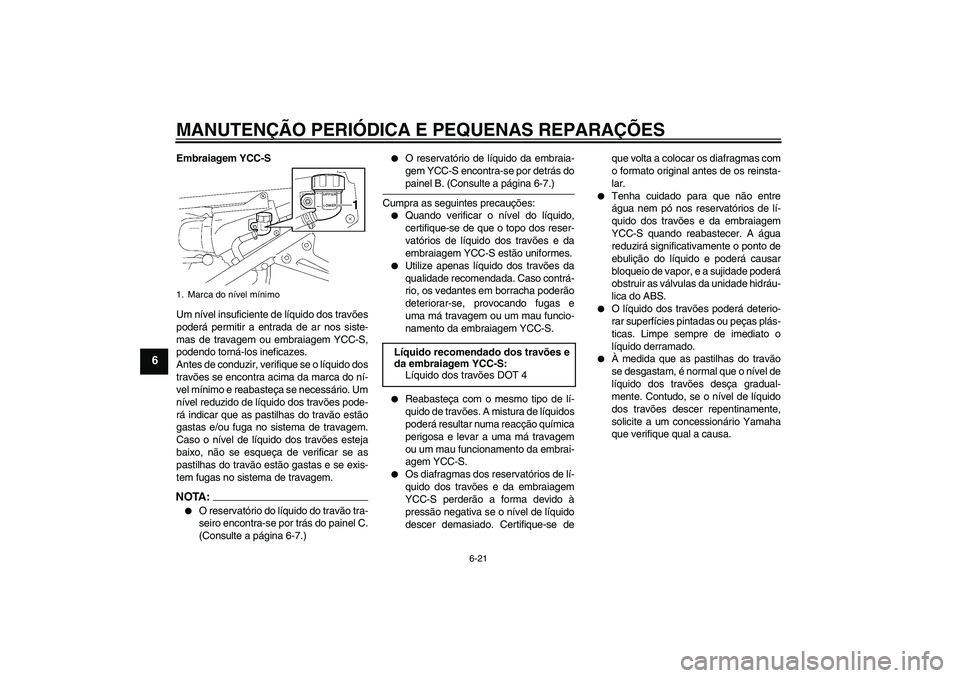

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
Embraiagem YCC-S
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar nos siste-
mas de travagem ou embraiagem YCC-S,
podendo torná-los ineficazes.
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.NOTA:

O reservatório do líquido do travão tra-
seiro encontra-se por trás do painel C.
(Consulte a página 6-7.)


O reservatório de líquido da embraia-
gem YCC-S encontra-se por detrás dopainel B. (Consulte a página 6-7.)
Cumpra as seguintes precauções:


Quando verificar o nível do líquido,
certifique-se de que o topo dos reser-
vatórios de líquido dos travões e da
embraiagem YCC-S estão uniformes.


Utilize apenas líquido dos travões da
qualidade recomendada. Caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem ou um mau funcio-
namento da embraiagem YCC-S.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem
ou um mau funcionamento da embrai-
agem YCC-S.


Os diafragmas dos reservatórios de lí-
quido dos travões e da embraiagem
YCC-S perderão a forma devido à
pressão negativa se o nível de líquido
descer demasiado. Certifique-se deque volta a colocar os diafragmas com
o formato original antes de os reinsta-
lar.


Tenha cuidado para que não entre
água nem pó nos reservatórios de lí-
quido dos travões e da embraiagem
YCC-S quando reabastecer. A água
reduzirá significativamente o ponto de
ebulição do líquido e poderá causar
bloqueio de vapor, e a sujidade poderá
obstruir as válvulas da unidade hidráu-
lica do ABS.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
1. Marca do nível mínimo
Líquido recomendado dos travões e
da embraiagem YCC-S:
Líquido dos travões DOT 4
U2D2P2P0.book Page 21 Thursday, October 11, 2007 9:59 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU40600

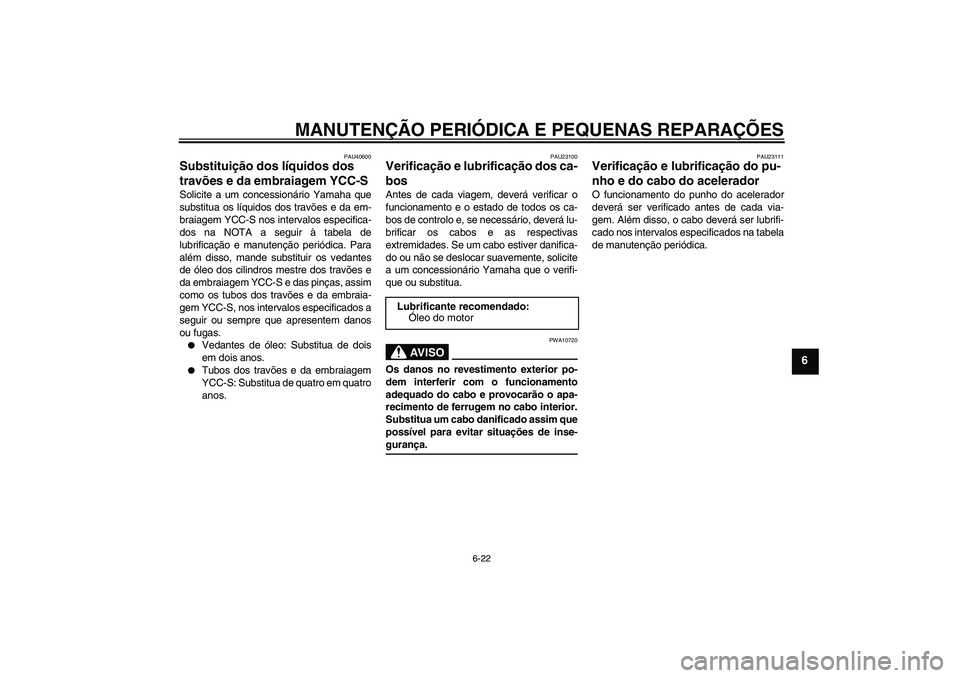

Substituição dos líquidos dos
travões e da embraiagem YCC-S Solicite a um concessionário Yamaha que
substitua os líquidos dos travões e da em-
braiagem YCC-S nos intervalos especifica-
dos na NOTA a seguir à tabela de
lubrificação e manutenção periódica. Para
além disso, mande substituir os vedantes
de óleo dos cilindros mestre dos travões e
da embraiagem YCC-S e das pinças, assim
como os tubos dos travões e da embraia-
gem YCC-S, nos intervalos especificados a
seguir ou sempre que apresentem danos
ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões e da embraiagem
YCC-S: Substitua de quatro em quatro
anos.
PAU23100
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AV I S O
PWA10720
Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim que
possível para evitar situações de inse-gurança.
PAU23111
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
Lubrificante recomendado:
Óleo do motor
U2D2P2P0.book Page 22 Thursday, October 11, 2007 9:59 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
PAU44271

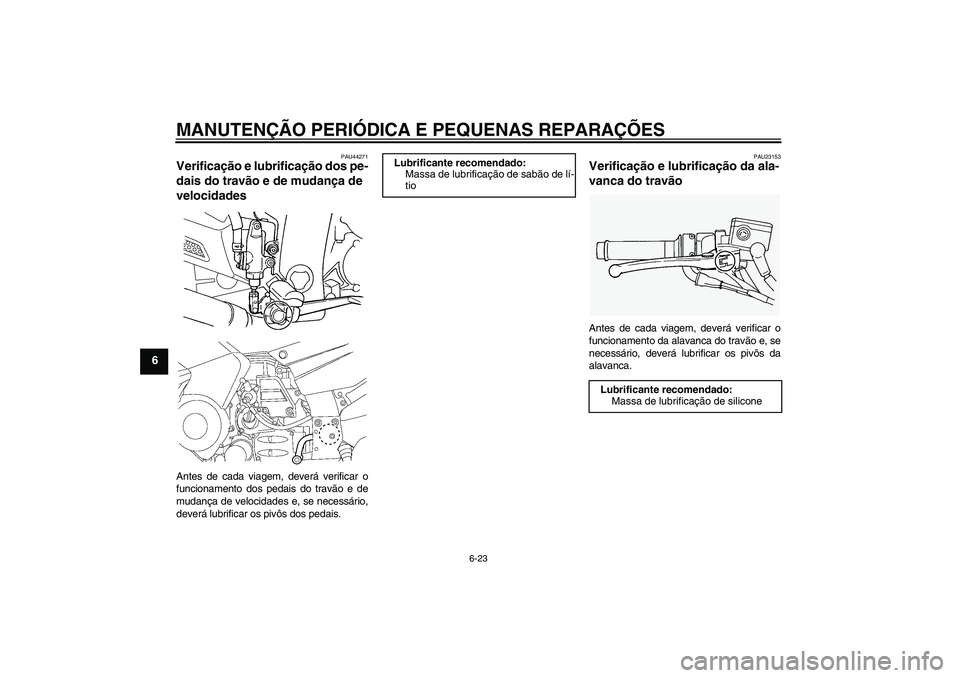

Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
PAU23153
Verificação e lubrificação da ala-
vanca do travão Antes de cada viagem, deverá verificar o
funcionamento da alavanca do travão e, se
necessário, deverá lubrificar os pivôs da
alavanca.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Lubrificante recomendado:
Massa de lubrificação de silicone
U2D2P2P0.book Page 23 Thursday, October 11, 2007 9:59 AM
