2008 YAMAHA FJR1300AS Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

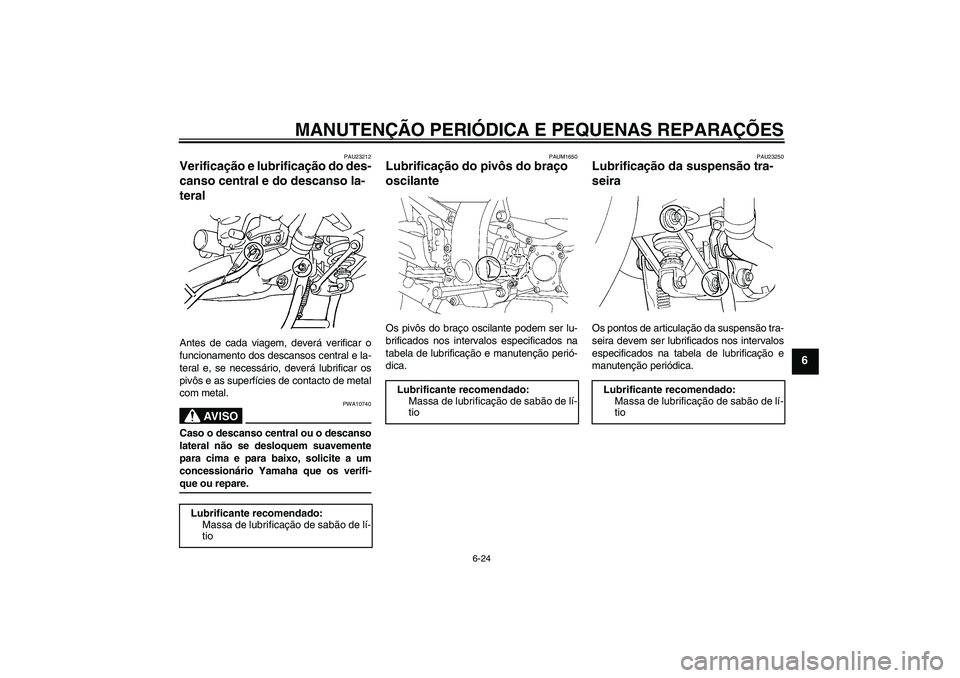

6-24
6
PAU23212
Verificação e lubrificação do des-
canso central e do descanso la-
teral Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AV I S O
PWA10740
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-que ou repare.
PAUM1650
Lubrificação do pivôs do braço
oscilante Os pivôs do braço oscilante podem ser lu-
brificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU23250
Lubrificação da suspensão tra-
seira Os pontos de articulação da suspensão tra-
seira devem ser lubrificados nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U2D2P2P0.book Page 24 Thursday, October 11, 2007 9:59 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

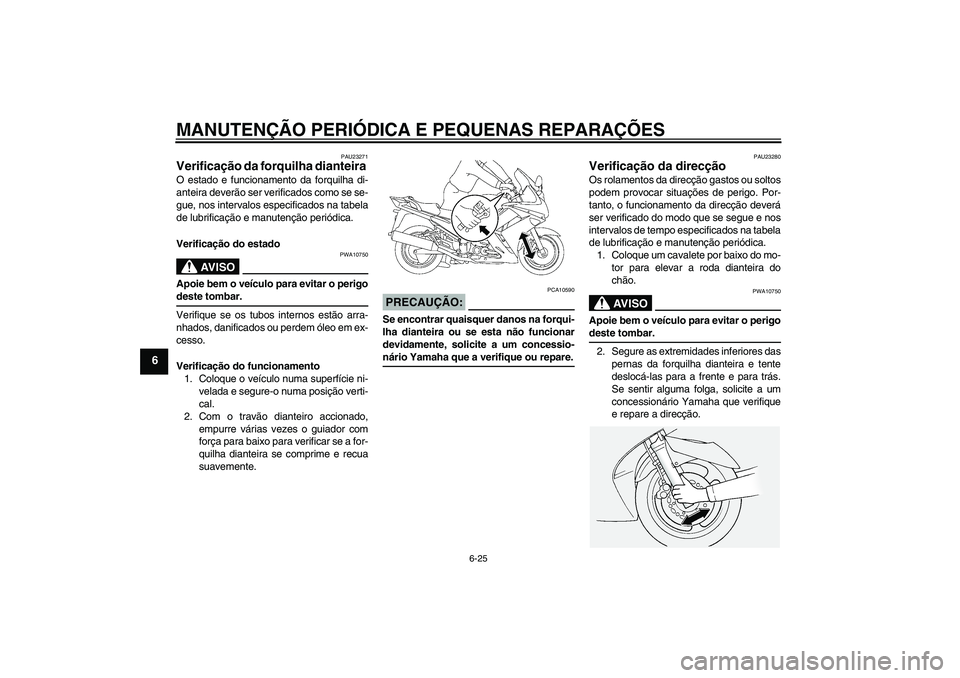

6-25
6
PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO:
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU23280
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda dianteira do
chão.
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
U2D2P2P0.book Page 25 Thursday, October 11, 2007 9:59 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

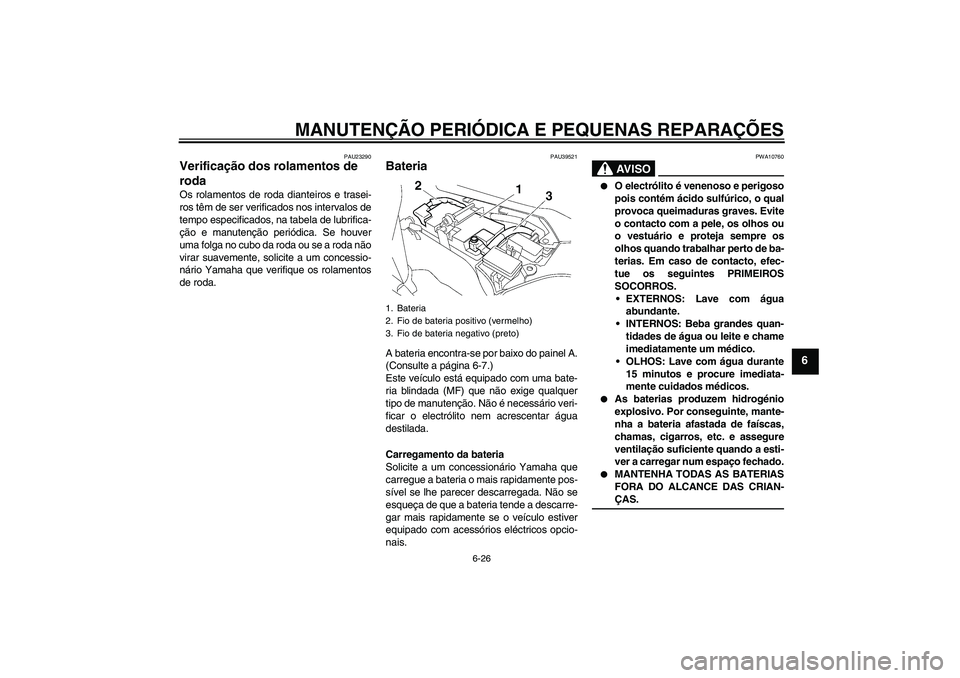

6-26
6
PAU23290
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU39521
Bateria A bateria encontra-se por baixo do painel A.
(Consulte a página 6-7.)
Este veículo está equipado com uma bate-
ria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito nem acrescentar água
destilada.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
1. Bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)
U2D2P2P0.book Page 26 Thursday, October 11, 2007 9:59 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

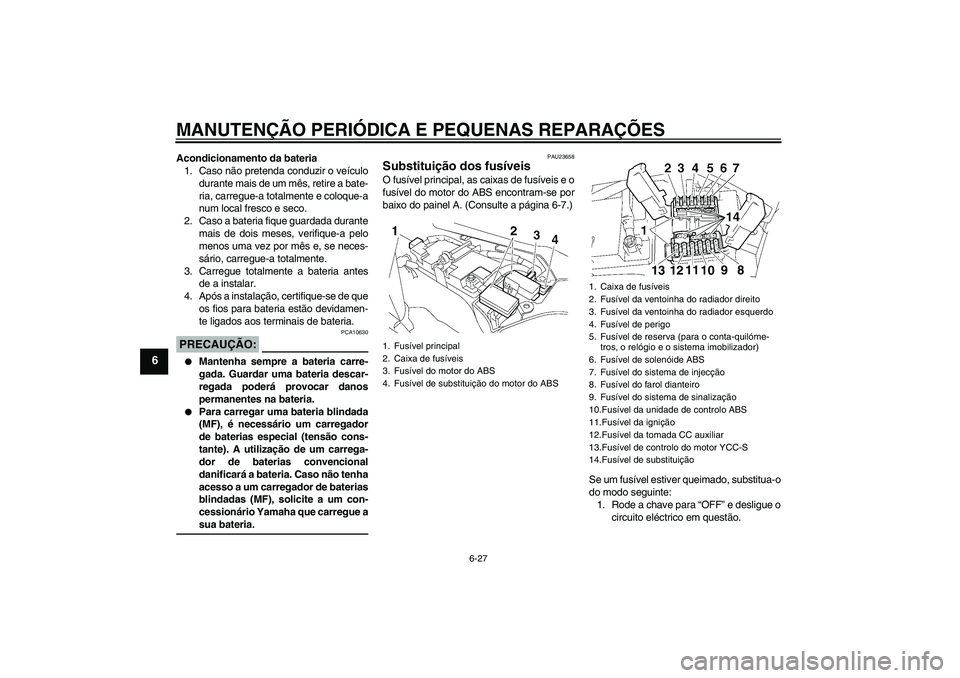

6-27
6
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO:
PCA10630


Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.


Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
PAU23658
Substituição dos fusíveis O fusível principal, as caixas de fusíveis e o
fusível do motor do ABS encontram-se por
baixo do painel A. (Consulte a página 6-7.)
Se um fusível estiver queimado, substitua-o
do modo seguinte:
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.1. Fusível principal
2. Caixa de fusíveis
3. Fusível do motor do ABS
4. Fusível de substituição do motor do ABS
1. Caixa de fusíveis
2. Fusível da ventoinha do radiador direito
3. Fusível da ventoinha do radiador esquerdo
4. Fusível de perigo
5. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
6. Fusível de solenóide ABS
7. Fusível do sistema de injecção
8. Fusível do farol dianteiro
9. Fusível do sistema de sinalização
10.Fusível da unidade de controlo ABS
11.Fusível da ignição
12.Fusível da tomada CC auxiliar
13.Fusível de controlo do motor YCC-S
14.Fusível de substituição
20
0
2
714
8 9
10 11
12 13
U2D2P2P0.book Page 27 Thursday, October 11, 2007 9:59 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PRECAUÇÃO:
PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistemaeléctrico e possivelmente um incêndio.
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU40360
Lâmpada do farol dianteiro Se o farol dianteiro não se acender, solicite
a um concessionário Yamaha que verifique
o respectivo circuito eléctrico ou que substi-
tua a lâmpada. Fusíveis especificados:
Fusível principal:
50.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
15.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
15.0 A × 2
Fusível de reser va:
10.0 A
Fusível da luz de perigo:
10.0 A
Fusível do sistema de injecção:
15.0 A
Fusível de solenóide ABS:
20.0 A
Fusível da unidade de controlo ABS:
10.0 A
Fusível da tomada CC auxiliar:
3.0 A
Fusível motor ABS:
30.0 A
Fusível de controlo do motor YCC-S:
30.0 A
U2D2P2P0.book Page 28 Thursday, October 11, 2007 9:59 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
PAU39880
Sinal de mudança de direcção di-
anteiro Se uma lâmpada do sinal de mudança de
direcção dianteiro não se acender, solicite a
um concessionário Yamaha que verifique o
respectivo circuito eléctrico ou que substi-
tua a lâmpada.
PAU27001
Substituição de uma lâmpada do
sinal de mudança de direcção
traseiro ou de uma lâmpada da
luz do travão/farolim traseiro 1. Retire o assento do passageiro. (Con-
sulte a página 3-21.)
2. Retire o receptáculo (em conjunto com
a lâmpada), rodando-o no sentido
contrário ao dos ponteiros do relógio.
3. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.4. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.
6. Instale o assento do passageiro.1. Receptáculo da lâmpada do sinal de mudan-
ça de direcção
2. Receptáculo da lâmpada da luz do travão/fa-
rolim traseiro
U2D2P2P0.book Page 29 Thursday, October 11, 2007 9:59 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

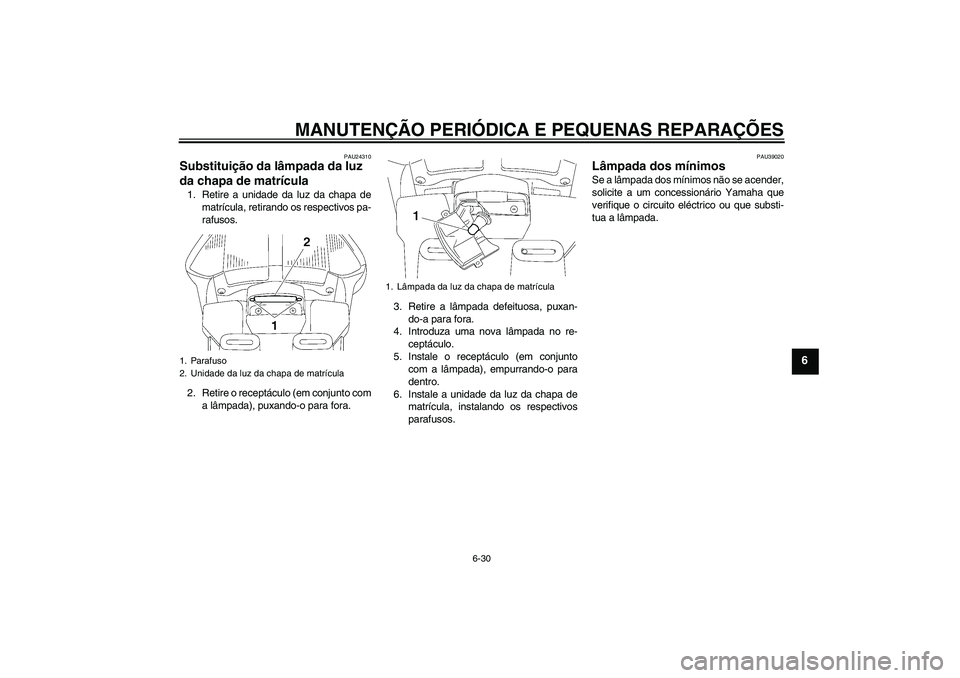

6-30
6
PAU24310
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.3. Retire a lâmpada defeituosa, puxan-
do-a para fora.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.
PAU39020
Lâmpada dos mínimos Se a lâmpada dos mínimos não se acender,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico ou que substi-
tua a lâmpada.
1. Parafuso
2. Unidade da luz da chapa de matrícula
1. Lâmpada da luz da chapa de matrícula
U2D2P2P0.book Page 30 Thursday, October 11, 2007 9:59 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

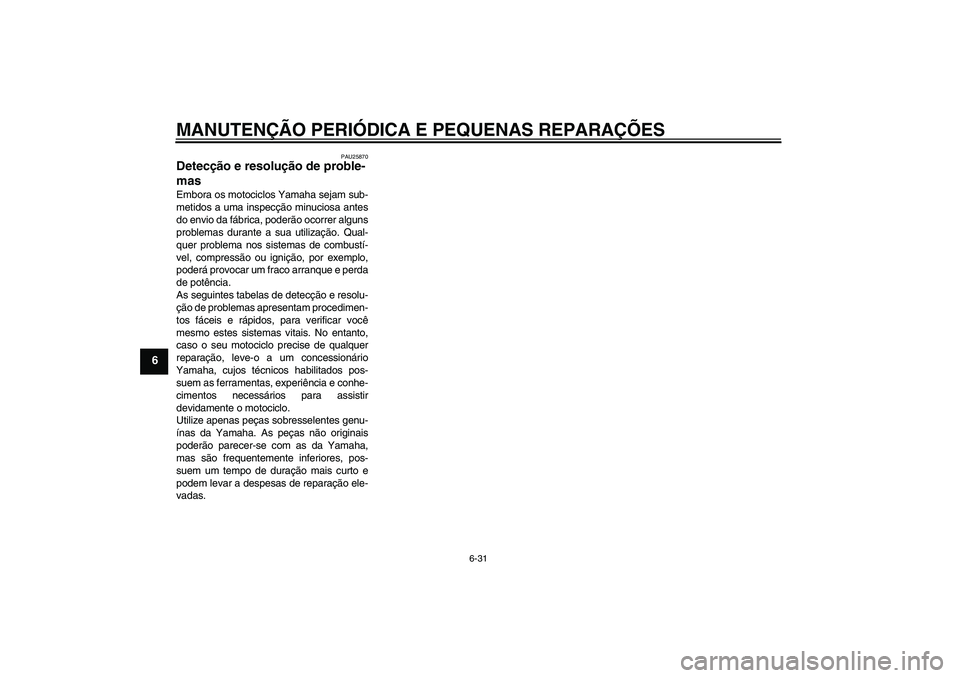

6-31
6
PAU25870
Detecção e resolução de proble-
mas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.U2D2P2P0.book Page 31 Thursday, October 11, 2007 9:59 AM
