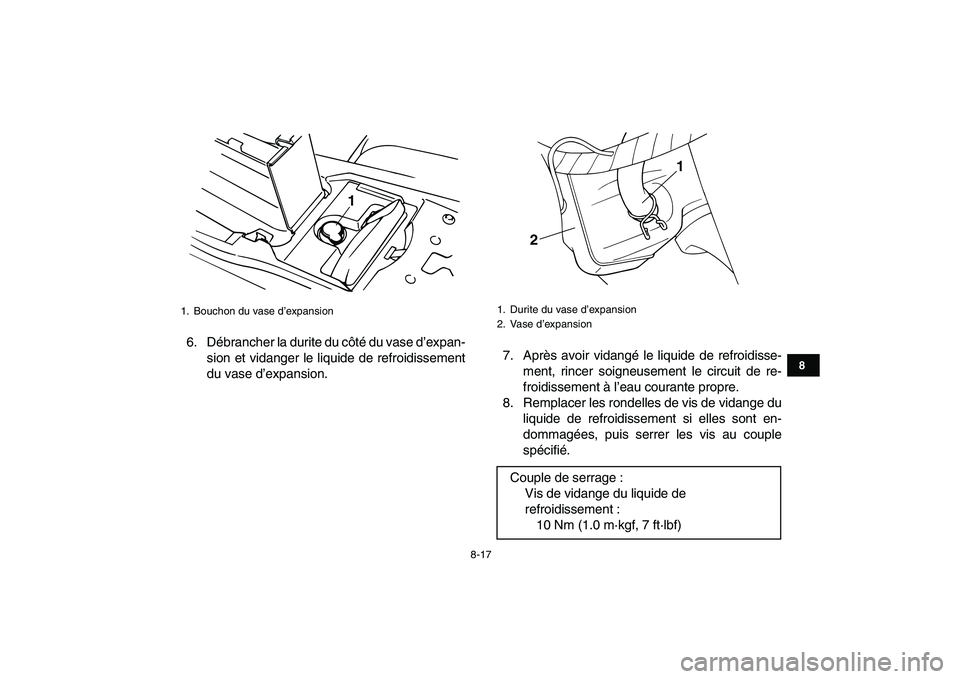

6. Débrancher la durite du côté du vase d’expan-
sion et vidanger le liquide de refroidissement
du vase d’expansion.7. Après avoir vidangé le liquide de refroidisse-
ment, rincer soigneusement le circuit de re-
froidissement à l’eau courante propre.
8. Remplacer les rondelles de vis de vidange du
liquide de refroidissement si elles sont en-
dommagées, puis serrer les vis au couple
spécifié.
1. Bouchon du vase d’expansion
1

1. Durite du vase d’expansion
2. Vase d’expansion
Couple de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7 ft·lbf)
1
2

8-18
1
2
3
4
5
6
78
9
10
11

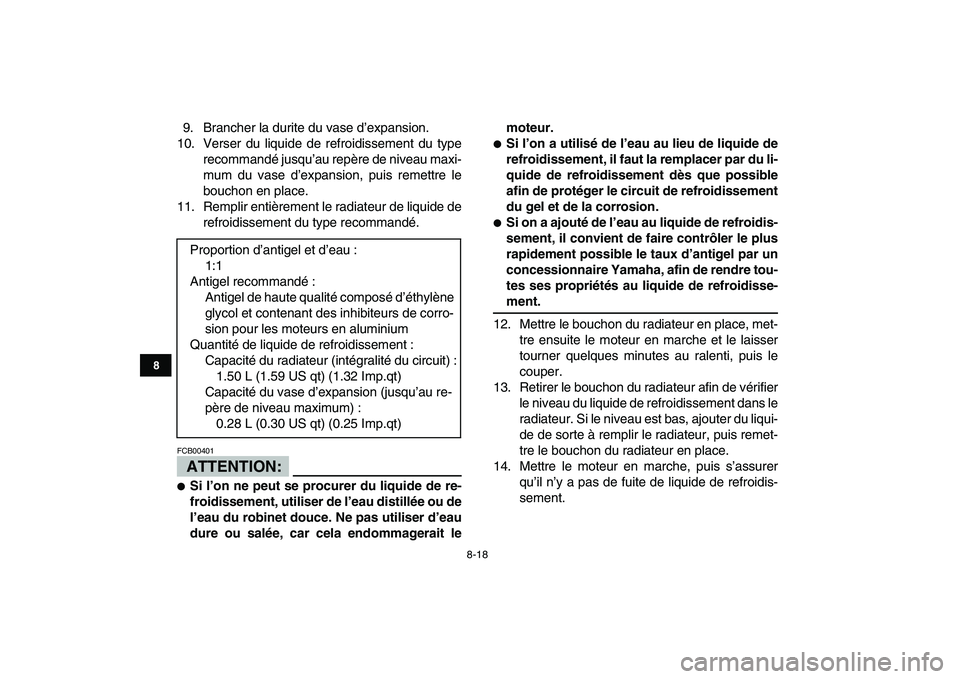

9. Brancher la durite du vase d’expansion.
10. Verser du liquide de refroidissement du type
recommandé jusqu’au repère de niveau maxi-
mum du vase d’expansion, puis remettre le
bouchon en place.
11. Remplir entièrement le radiateur de liquide de
refroidissement du type recommandé.
ATTENTION:

FCB00401

Si l’on ne peut se procurer du liquide de re-
froidissement, utiliser de l’eau distillée ou de
l’eau du robinet douce. Ne pas utiliser d’eau
dure ou salée, car cela endommagerait lemoteur.

Si l’on a utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer par du li-
quide de refroidissement dès que possible
afin de protéger le circuit de refroidissement
du gel et de la corrosion.

Si on a ajouté de l’eau au liquide de refroidis-
sement, il convient de faire contrôler le plus
rapidement possible le taux d’antigel par un
concessionnaire Yamaha, afin de rendre tou-
tes ses propriétés au liquide de refroidisse-
ment.
12. Mettre le bouchon du radiateur en place, met-
tre ensuite le moteur en marche et le laisser
tourner quelques minutes au ralenti, puis le
couper.
13. Retirer le bouchon du radiateur afin de vérifier
le niveau du liquide de refroidissement dans le
radiateur. Si le niveau est bas, ajouter du liqui-
de de sorte à remplir le radiateur, puis remet-
tre le bouchon du radiateur en place.
14. Mettre le moteur en marche, puis s’assurer
qu’il n’y a pas de fuite de liquide de refroidis-
sement. Proportion d’antigel et d’eau :
1:1
Antigel recommandé :
Antigel de haute qualité composé d’éthylène
glycol et contenant des inhibiteurs de corro-
sion pour les moteurs en aluminium
Quantité de liquide de refroidissement :
Capacité du radiateur (intégralité du circuit) :
1.50 L (1.59 US qt) (1.32 Imp.qt)
Capacité du vase d’expansion (jusqu’au re-
père de niveau maximum) :
0.28 L (0.30 US qt) (0.25 Imp.qt)

8-19
1
2
3
4
5
6
78
9
10
11

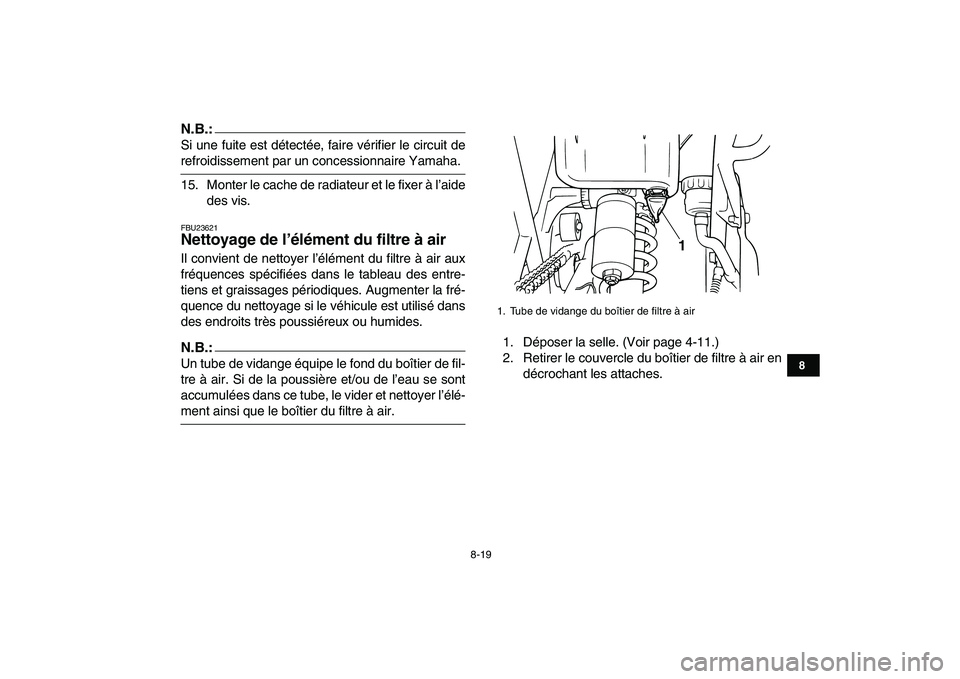

N.B.:

Si une fuite est détectée, faire vérifier le circuit de
refroidissement par un concessionnaire Yamaha.
15. Monter le cache de radiateur et le fixer à l’aide
des vis.
FBU23621
Nettoyage de l’élément du filtre à air
Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Augmenter la fré-
quence du nettoyage si le véhicule est utilisé dans
des endroits très poussiéreux ou humides.
N.B.:

Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-
ment ainsi que le boîtier du filtre à air.1. Déposer la selle. (Voir page 4-11.)
2. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches.
1. Tube de vidange du boîtier de filtre à air
1

8-20
1
2
3
4
5
6
78
9
10
11

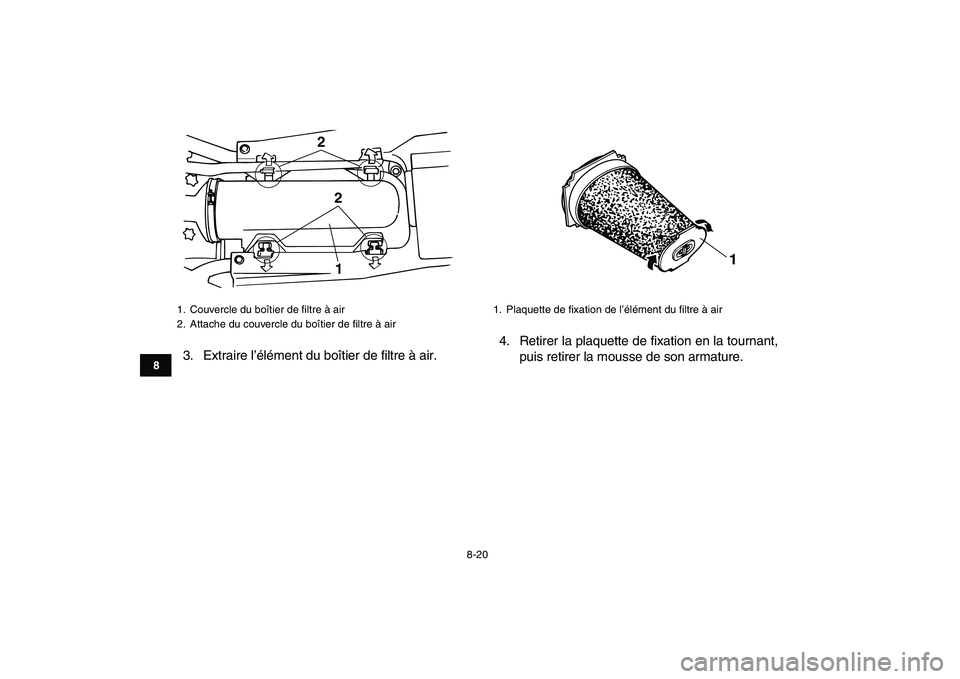

3. Extraire l’élément du boîtier de filtre à air.4. Retirer la plaquette de fixation en la tournant,
puis retirer la mousse de son armature.
1. Couvercle du boîtier de filtre à air
2. Attache du couvercle du boîtier de filtre à air
1 2 2

1. Plaquette de fixation de l’élément du filtre à air
1

8-21
1
2
3
4
5
6
78
9
10
11

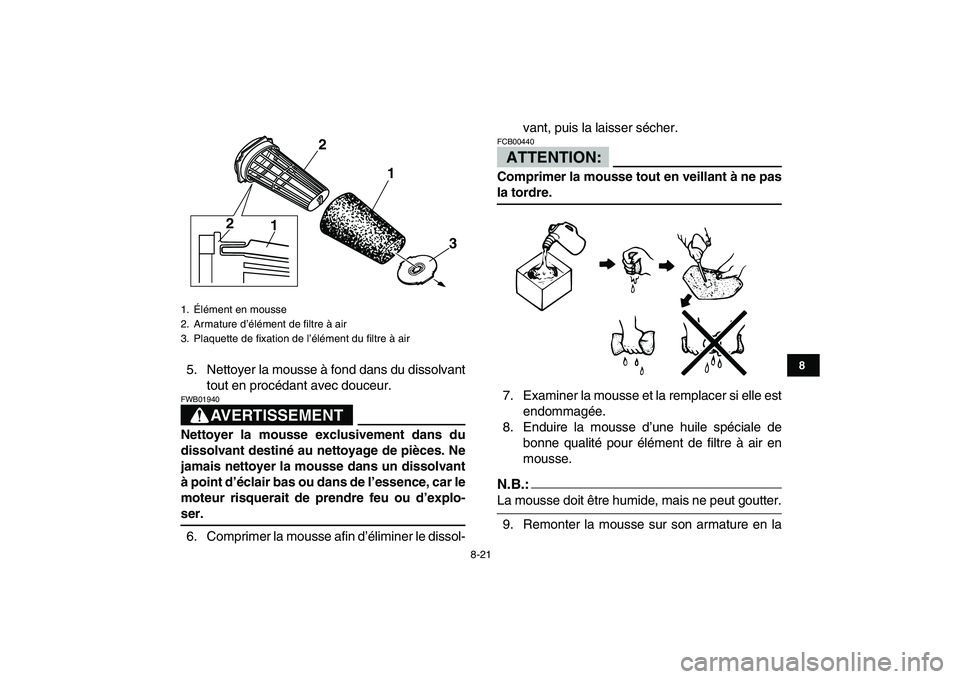

5. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT

FWB01940
Nettoyer la mousse exclusivement dans du
dissolvant destiné au nettoyage de pièces. Ne
jamais nettoyer la mousse dans un dissolvant
à point d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’explo-
ser.
6. Comprimer la mousse afin d’éliminer le dissol-vant, puis la laisser sécher.ATTENTION:

FCB00440
Comprimer la mousse tout en veillant à ne pas
la tordre.
7. Examiner la mousse et la remplacer si elle est
endommagée.
8. Enduire la mousse d’une huile spéciale de
bonne qualité pour élément de filtre à air en
mousse.
N.B.:

La mousse doit être humide, mais ne peut goutter.
9. Remonter la mousse sur son armature en la
1. Élément en mousse
2. Armature d’élément de filtre à air
3. Plaquette de fixation de l’élément du filtre à air
1 22
1
3

8-22
1
2
3
4
5
6
78
9
10
11

tendant sur cette dernière, puis remettre la
plaquette de fixation en place en la tournant.
10. Loger l’élément de filtre à air dans le boîtier,
puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.
11. Remettre la selle en place.
N.B.:

Nettoyer l’élément du filtre à air toutes les 20 à 40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer quel’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtré
ne pénètre dans le moteur.ATTENTION:

FCB00460

S’assurer que l’élément du filtre à air est cor-
rectement logé dans le boîtier de filtre à air.

Ne jamais faire tourner le moteur sans son
élément de filtre à air. L’entrée d’air non filtré
userait prématurément le moteur et pourrait
même l’endommager. De plus, la carburation
s’en trouverait modifiée, ce qui réduirait le
rendement du moteur et pourrait entraîner sa
surchauffe.
FBU28310
Nettoyage du pare-étincelles
S’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Retirer les vis.
1. Élément du filtre à air
1

8-23
1
2
3
4
5
6
78
9
10
11

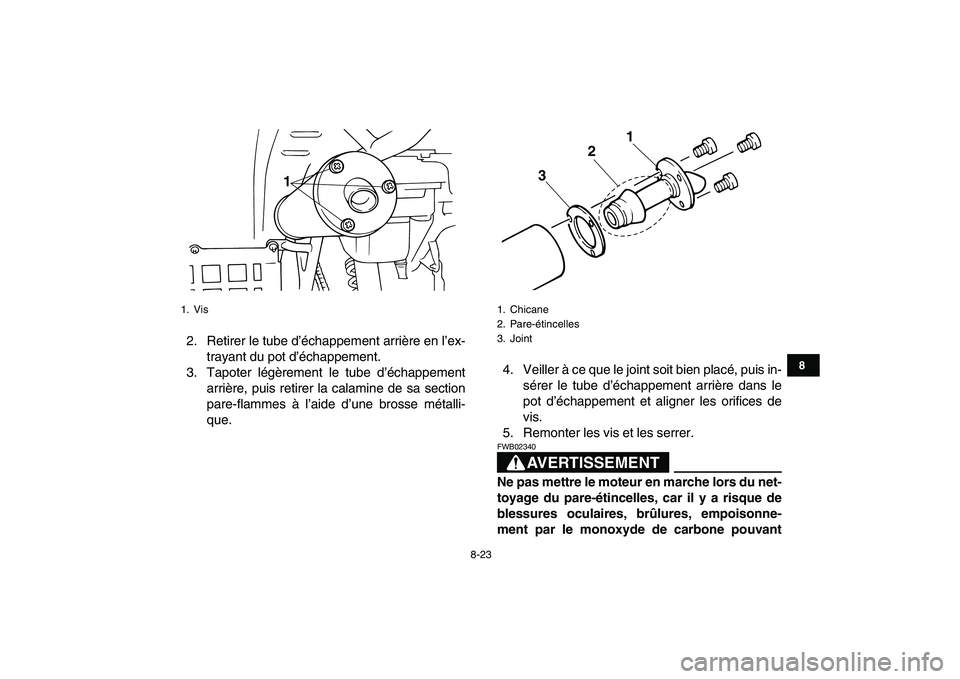

2. Retirer le tube d’échappement arrière en l’ex-
trayant du pot d’échappement.
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.4. Veiller à ce que le joint soit bien placé, puis in-
sérer le tube d’échappement arrière dans le
pot d’échappement et aligner les orifices de
vis.
5. Remonter les vis et les serrer.
AVERTISSEMENT

FWB02340
Ne pas mettre le moteur en marche lors du net-
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvant
1. Vis
1

1. Chicane
2. Pare-étincelles
3. Joint
1
2
3

8-24
1
2
3
4
5
6
78
9
10
11

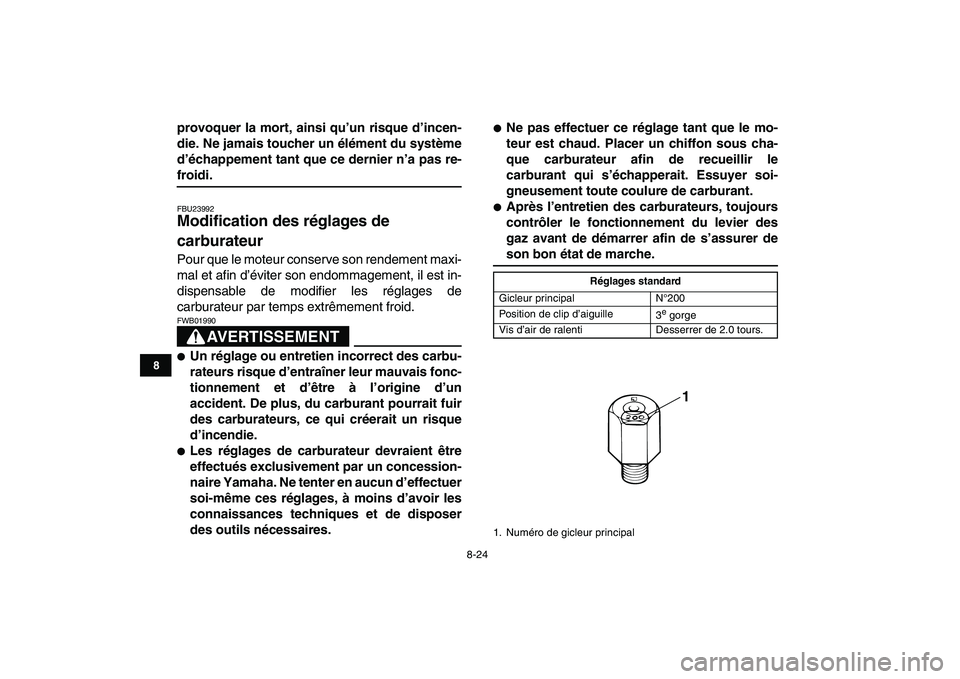

provoquer la mort, ainsi qu’un risque d’incen-
die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-
froidi.
FBU23992
Modification des réglages de
carburateur
Pour que le moteur conserve son rendement maxi-
mal et afin d’éviter son endommagement, il est in-
dispensable de modifier les réglages de
carburateur par temps extrêmement froid.
AVERTISSEMENT

FWB01990

Un réglage ou entretien incorrect des carbu-
rateurs risque d’entraîner leur mauvais fonc-
tionnement et d’être à l’origine d’un
accident. De plus, du carburant pourrait fuir
des carburateurs, ce qui créerait un risque
d’incendie.

Les réglages de carburateur devraient être
effectués exclusivement par un concession-
naire Yamaha. Ne tenter en aucun d’effectuer
soi-même ces réglages, à moins d’avoir les
connaissances techniques et de disposer
des outils nécessaires.

Ne pas effectuer ce réglage tant que le mo-
teur est chaud. Placer un chiffon sous cha-
que carburateur afin de recueillir le
carburant qui s’échapperait. Essuyer soi-
gneusement toute coulure de carburant.

Après l’entretien des carburateurs, toujours
contrôler le fonctionnement du levier des
gaz avant de démarrer afin de s’assurer de
son bon état de marche.
Réglages standard

Gicleur principal N°200
Position de clip d’aiguille
3
e

gorge
Vis d’air de ralenti Desserrer de 2.0 tours.
1. Numéro de gicleur principal
1
