Fuses and light bulbs221
Using the systemSafetyDriving TipsGeneral MaintenanceBreakdown assistanceTechnical Data
Licence plate light
– Open the boot lid and unscrew the light glass.
– Take the faulty bulb out of the fixture and insert a new one.
– Re-insert the light glass. Press the light glass in up to the stop - check
for correct seating of the sealing rubber.
– Screw on the light glass but not too tightly.
Rear light unit
– Open the boot lid/luggage compartment door.
– Hold tight the rear light unit with one hand and unscrew the plastic nut
with the other hand ⇒fig. 205.
– Grip the rear light unit and remove it carefully with loosening move-
ments at an angle to the rear. Do not pull the grommet with the cables
out of the body.
– Replace the defective light bulb ⇒page 222.
– When re-installing, first insert the rear light unit with the screw into
the opening of the body ⇒fig. 206.
– Carefully press the rear light unit into the body in such a way that the
pins engage into the supports of the body.
– Hold the rear light unit tight with one hand, screw on the plastic nut
with the other hand and tighten it ⇒fig. 205.
Caution
When removing and installing the rear light unit make sure not to damage the paintwork of the vehicle and the rear light unit.
Fig. 204 Remove the licence plate light
Fig. 205 Remove the rear light unit
Fig. 206 Install the rear light unit
A
A
NKO A05F 20.book Page 221 Wednesday, April 2, 2008 1:02 PM
2
1

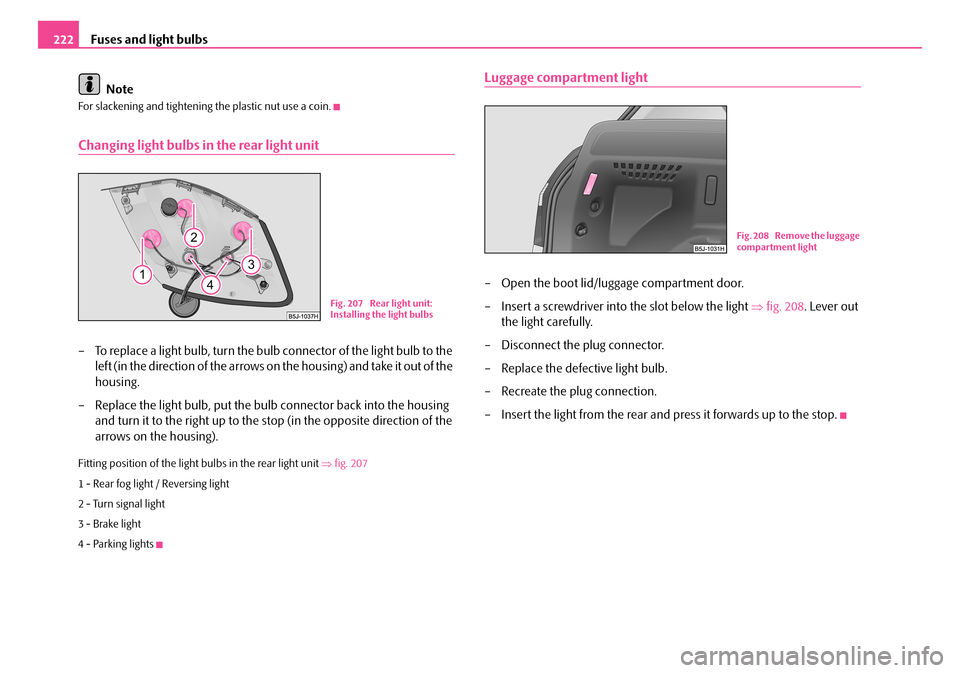

Fuses and light bulbs222
Note
For slackening and tightening the plastic nut use a coin.
Changing light bulbs in the rear light unit
– To replace a light bulb, turn the bulb connector of the light bulb to the
left (in the direction of the arrows on the housing) and take it out of the
housing.
– Replace the light bulb, put the bulb connector back into the housing
and turn it to the right up to the stop (in the opposite direction of the
arrows on the housing).
Fitting position of the light bulbs in the rear light unit ⇒fig. 207
1 - Rear fog light / Reversing light
2 - Turn signal light
3 - Brake light
4 - Parking lights
Luggage compartment light
– Open the boot lid/luggage compartment door.
– Insert a screwdriver into the slot below the light ⇒fig. 208. Lever out
the light carefully.
– Disconnect the plug connector.
– Replace the defective light bulb.
– Recreate the plug connection.
– Insert the light from the rear and press it forwards up to the stop.
Fig. 207 Rear light unit: Installing the light bulbs
Fig. 208 Remove the luggage compartment light
NKO A05F 20.book Page 222 Wednesday, April 2, 2008 1:02 PM
