2008 Seat Altea Manuale del proprietario (in Italian)

Per fare da sé255
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

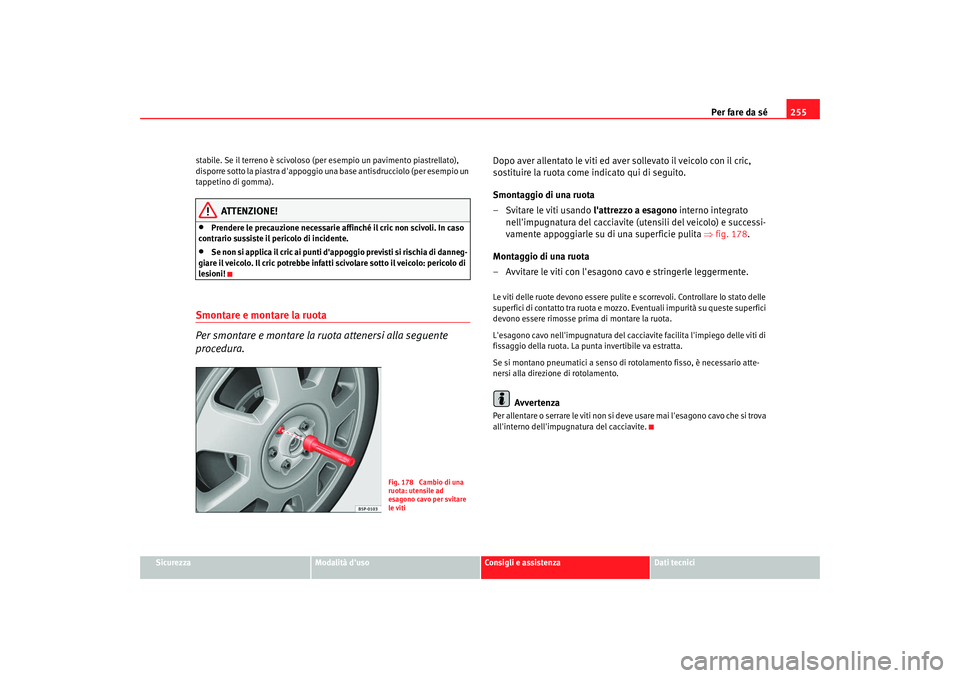

stabile. Se il terreno è scivoloso (per esempio un pavimento piastrellato),
disporre sotto la piastra d'appoggio una
base antisdrucciolo (per esempio un
tappetino di gomma).
ATTENZIONE!
•
Prendere le precauzione necessarie affinché il cric non scivoli. In caso
contrario sussiste il pericolo di incidente.
•
Se non si applica il cric ai punti d'appoggio previsti si rischia di danneg-
giare il veicolo. Il cric potrebbe infatti scivolare sotto il veicolo: pericolo di
lesioni!
Smontare e montare la ruota
Per smontare e montare la ruota attenersi alla seguente
procedura.
Dopo aver allentato le viti ed aver sollevato il veicolo con il cric,
sostituire la ruota come indicato qui di seguito.
Smontaggio di una ruota
– Svitare le viti usando l'attrezzo a esagono interno integrato
nell'impugnatura del cacciavite (utensili del veicolo) e successi-
vamente appoggiarle su di una superficie pulita ⇒fig. 178 .
Montaggio di una ruota
– Avvitare le viti con l'esagono cavo e stringerle leggermente.Le viti delle ruote devono essere pulite e scorrevoli. Controllare lo stato delle
superfici di contatto tra ruota e mozzo. Eventuali impurità su queste superfici
devono essere rimosse prima di montare la ruota.
L'esagono cavo nell'impugnatura del caccia vite facilita l'impiego delle viti di
fissaggio della ruota. La punta invertibile va estratta.
Se si montano pneumatici a senso di rotolamento fisso, è necessario atte-
nersi alla direzione di rotolamento.
Avvertenza
Per allentare o serrare le viti non si deve usare mai l'esagono cavo che si trova
all'interno dell'impugnatura del cacciavite.
Fig. 178 Cambio di una
ruota: utensile ad
esagono cavo per svitare
le viti
altea italiano.book Seite 255 Mittwoch, 5. September 2007 5:52 17

Per fare da sé

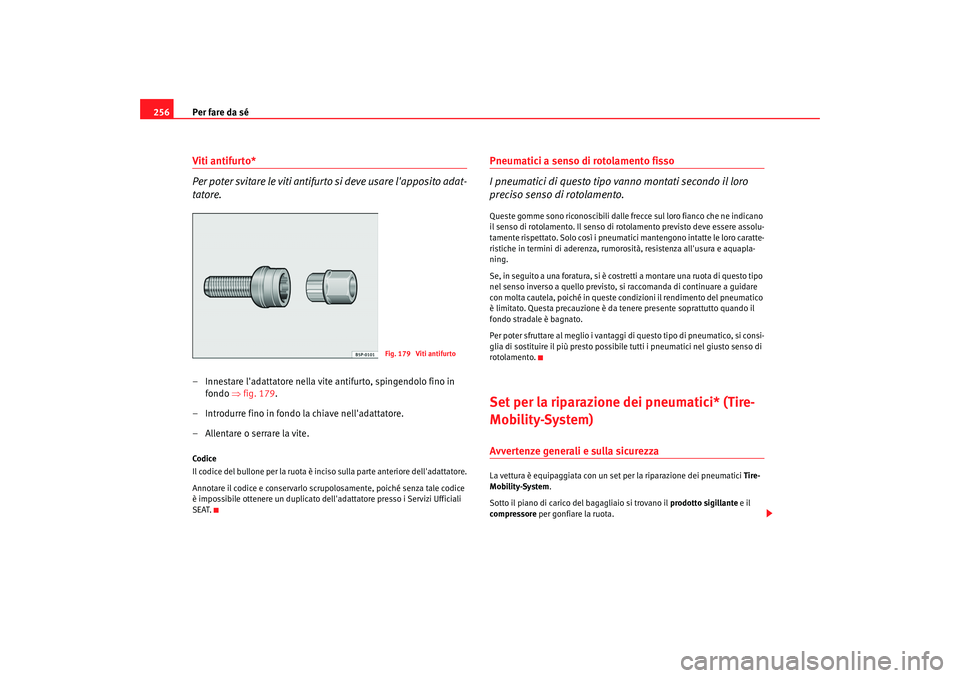

256Viti antifurto*
Per poter svitare le viti antifurt o si deve usare l'apposito adat-
tatore.– Innestare l'adattatore nella vite antifurto, spingendolo fino in
fondo ⇒fig. 179.
– Introdurre fino in fondo la chiave nell'adattatore.
– Allentare o serrare la vite.Codice
Il codice del bullone per la ruota è inciso sulla parte anteriore dell'adattatore.
Annotare il codice e conservarlo scrupolosamente, poiché senza tale codice
è impossibile ottenere un duplicato dell'adattatore presso i Servizi Ufficiali
SEAT.
Pneumatici a senso di rotolamento fisso
I pneumatici di questo tipo vanno montati secondo il loro
preciso senso di rotolamento.Queste gomme sono riconoscibili dalle fr ecce sul loro fianco che ne indicano
il senso di rotolamento. Il senso di rotolamento previsto deve essere assolu-
tamente rispettato. Solo così i pneumatici mantengono intatte le loro caratte-
ristiche in termini di aderenza, rumorosità, resistenza all'usura e aquapla-
ning.
Se, in seguito a una foratura, si è costretti a montare una ruota di questo tipo
nel senso inverso a quello previsto, si raccomanda di continuare a guidare
con molta cautela, poiché in queste condizioni il rendimento del pneumatico
è limitato. Questa precauzione è da tenere presente soprattutto quando il
fondo stradale è bagnato.
Per poter sfruttare al meglio i vantaggi di questo tipo di pneumatico, si consi-
glia di sostituire il più presto possibile tutti i pneumatici nel giusto senso di
rotolamento.Set per la riparazione dei pneumatici* (Tire-
Mobility-System)Avvertenze generali e sulla sicurezzaLa vettura è equipaggiata con un set per la riparazione dei pneumatici Tire-
Mobility-System.
Sotto il piano di carico del bagagliaio si trovano il prodotto sigillante e il
compressore per gonfiare la ruota.
Fig. 179 Viti antifurto
altea italiano.book Seite 256 Mittwoch, 5. September 2007 5:52 17

Per fare da sé257
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

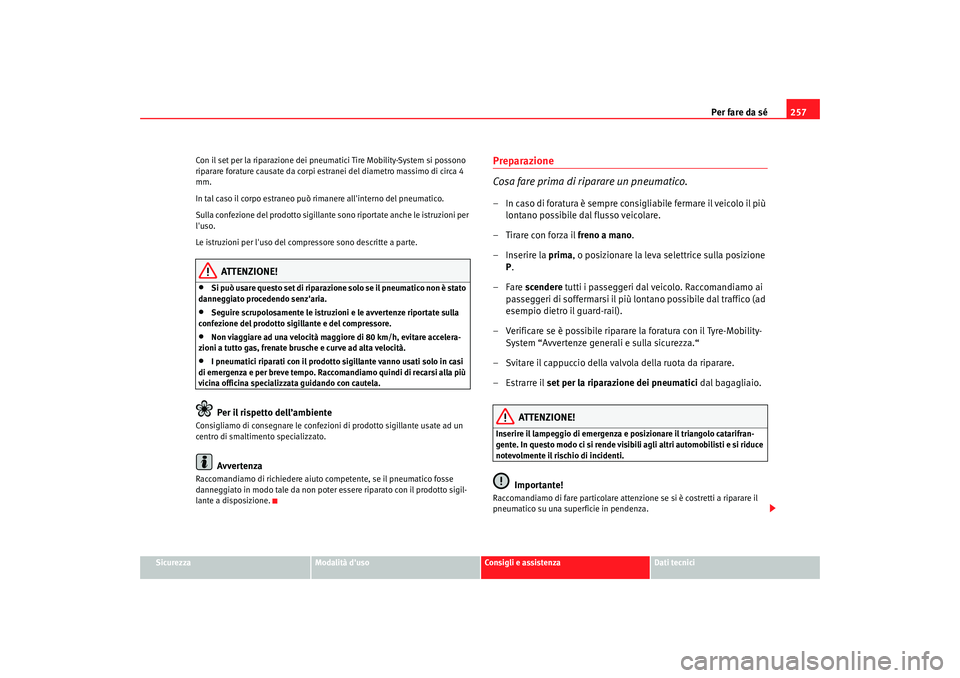

Con il set per la riparazione dei pneumatici Tire Mobility-System si possono
riparare forature causate da corpi est
ranei del diametro massimo di circa 4
mm.
In tal caso il corpo estraneo può rimanere all'interno del pneumatico.
Sulla confezione del prodotto sigillante sono riportate anche le istruzioni per
l'uso.
Le istruzioni per l'uso del compressore sono descritte a parte.
ATTENZIONE!
•
Si può usare questo set di riparazion e solo se il pneumatico non è stato
danneggiato procedendo senz'aria.
•
Seguire scrupolosamente le istruzioni e le avvertenze riportate sulla
confezione del prodotto sigillante e del compressore.
•
Non viaggiare ad una velocità maggiore di 80 km/h, evitare accelera-
zioni a tutto gas, frenate brusche e curve ad alta velocità.
•
I pneumatici riparati con il prodotto sigillante vanno usati solo in casi
di emergenza e per breve tempo. Raccomandiamo quindi di recarsi alla più
vicina officina specializzata guidando con cautela.Per il rispetto dell’ambiente
Consigliamo di consegnare le confezioni di prodotto sigillante usate ad un
centro di smaltimento specializzato.
Avvertenza
Raccomandiamo di richiedere aiuto competente, se il pneumatico fosse
danneggiato in modo tale da non poter essere riparato con il prodotto sigil-
lante a disposizione.
Preparazione
Cosa fare prima di riparare un pneumatico.– In caso di foratura è sempre consigliabile fermare il veicolo il più lontano possibile dal flusso veicolare.
– Tirare con forza il freno a mano.
– Inserire la prima, o posizionare la leva selettrice sulla posizione
P .
–Fare scendere tutti i passeggeri dal veicolo. Raccomandiamo ai
passeggeri di soffermarsi il più lontano possibile dal traffico (ad
esempio dietro il guard-rail).
– Verificare se è possibile riparare la foratura con il Tyre-Mobility- System “Avvertenze generali e sulla sicurezza.“
– Svitare il cappuccio della valvola della ruota da riparare.
– Estrarre il set per la riparazione dei pneumatici dal bagagliaio.
ATTENZIONE!
Inserire il lampeggio di emergenza e posizionare il triangolo catarifran-
gente. In questo modo ci si rende visibili agli altri automobilisti e si riduce
notevolmente il rischio di incidenti.
Importante!
Raccomandiamo di fare particolare attenz ione se si è costretti a riparare il
pneumatico su una superficie in pendenza.
altea italiano.book Seite 257 Mittwoch, 5. September 2007 5:52 17

Per fare da sé
258

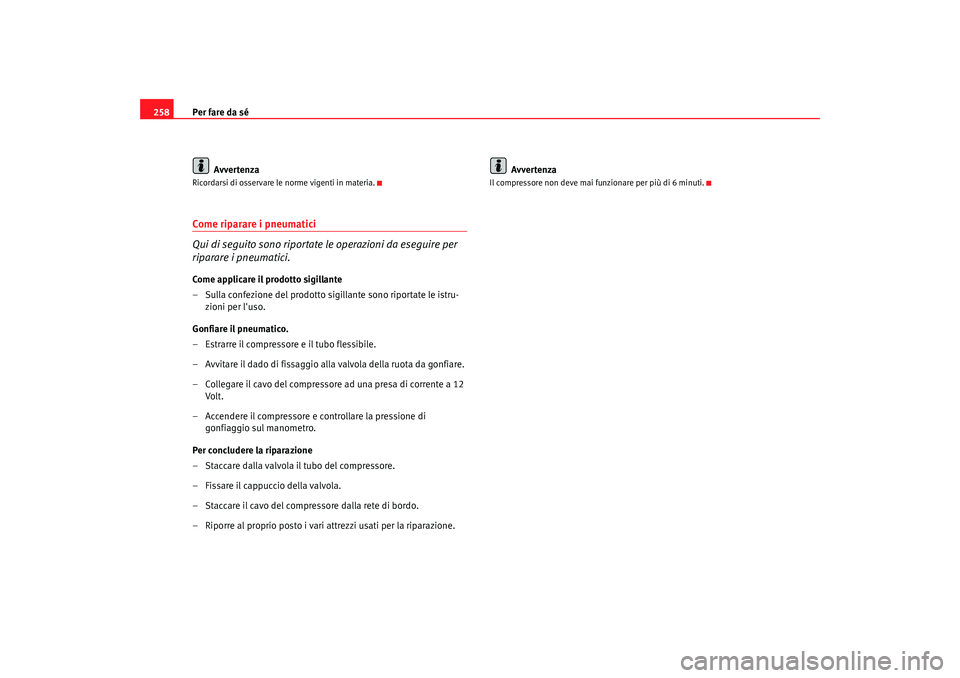

AvvertenzaRicordarsi di osservare le norme vigenti in materia.Come riparare i pneumatici
Qui di seguito sono riportate le operazioni da eseguire per
riparare i pneumatici.Come applicare il prodotto sigillante
– Sulla confezione del prodotto sigillante sono riportate le istru-zioni per l'uso.
Gonfiare il pneumatico.
– Estrarre il compressore e il tubo flessibile.
– Avvitare il dado di fissaggio alla valvola della ruota da gonfiare.
– Collegare il cavo del compressore ad una presa di corrente a 12 Volt .
– Accendere il compressore e controllare la pressione di gonfiaggio sul manometro.
Per concludere la riparazione
– Staccare dalla valvola il tubo del compressore.
– Fissare il cappuccio della valvola.
– Staccare il cavo del compressore dalla rete di bordo.
– Riporre al proprio posto i vari attrezzi usati per la riparazione. Avvertenza
Il compressore non deve mai fu
nzionare per più di 6 minuti.
altea italiano.book Seite 258 Mittwoch, 5. September 2007 5:52 17

Per fare da sé259
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

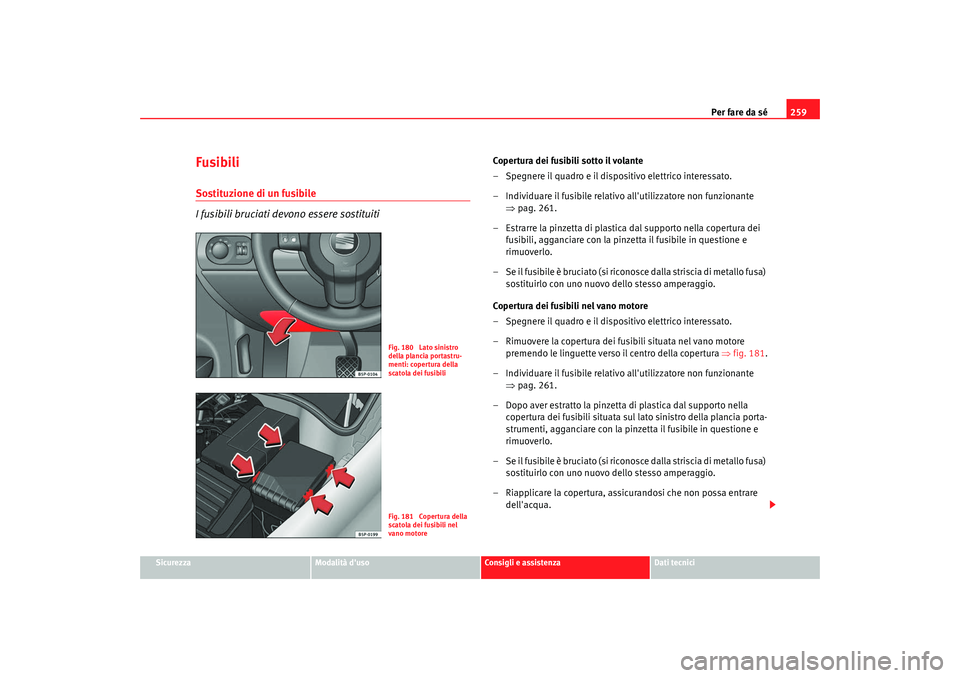

Fusibili Sostituzione di un fusibile
I fusibili bruciati devono essere sostituiti
Coper tura dei fusibili sotto il volante
– Spegnere il quadro e il dispositivo elettrico interessato.
– Individuare il fusibile relativo all'utilizzatore non funzionante
⇒pag. 261.
– Estrarre la pinzetta di plastica dal supporto nella copertura dei fusibili, agganciare con la pinzetta il fusibile in questione e
rimuoverlo.
– Se il fusibile è bruciato (si riconosce dalla striscia di metallo fusa) sostituirlo con uno nuovo dello stesso amperaggio.
Copertura dei fusibili nel vano motore
– Spegnere il quadro e il dispositivo elettrico interessato.
– Rimuovere la copertura dei fusibili situata nel vano motore premendo le linguette verso il centro della copertura ⇒fig. 181 .
– Individuare il fusibile relativo all'utilizzatore non funzionante ⇒pag. 261.
– Dopo aver estratto la pinzetta di plastica dal supporto nella copertura dei fusibili situata sul lato sinistro della plancia porta-
strumenti, agganciare con la pinzetta il fusibile in questione e
rimuoverlo.
– Se il fusibile è bruciato (si riconosce dalla striscia di metallo fusa) sostituirlo con uno nuovo dello stesso amperaggio.
– Riapplicare la copertura, assicurandosi che non possa entrare dell'acqua.
Fig. 180 Lato sinistro
della plancia portastru-
menti: copertura della
scatola dei fusibiliFig. 181 Copertura della
scatola dei fusibili nel
vano motore
altea italiano.book Seite 259 Mittwoch, 5. September 2007 5:52 17

Per fare da sé

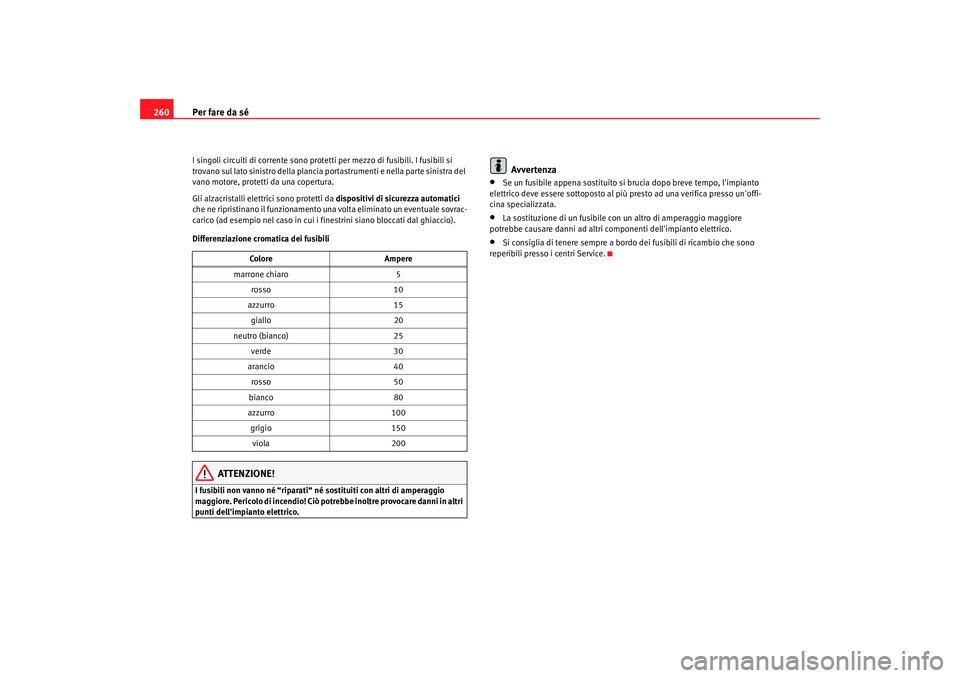

260I singoli circuiti di corrente sono prote tti per mezzo di fusibili. I fusibili si
trovano sul lato sinistro della plancia po rtastrumenti e nella parte sinistra del
vano motore, protetti da una copertura.
Gli alzacristalli elettrici sono protetti da dispositivi di sicurezza automatici
che ne ripristinano il funzionamento una volta eliminato un eventuale sovrac-
carico (ad esempio nel caso in cui i finestrini siano bloccati dal ghiaccio).
Differenziazione cromatica dei fusibili
ATTENZIONE!
I fusibili non vanno né “riparati“ né sostituiti con altri di amperaggio
maggiore. Pericolo di incendio! Ciò potrebbe inoltre provocare danni in altri
punti dell'impianto elettrico.
Avvertenza
•
Se un fusibile appena sostituito si brucia dopo breve tempo, l'impianto
elettrico deve essere sottoposto al più presto ad una verifica presso un'offi-
cina specializzata.
•
La sostituzione di un fusibile con un altro di amperaggio maggiore
potrebbe causare danni ad altri componenti dell'impianto elettrico.
•
Si consiglia di tenere sempre a bord o dei fusibili di ricambio che sono
reperibili presso i centri Service.
Colore Ampere
marrone chiaro 5
rosso 10
azzurro 15
giallo 20
neutro (bianco) 25
verde 30
arancio 40
rosso 50
bianco 80
azzurro 100
grigio 150
viola 200
altea italiano.book Seite 260 Mittwoch, 5. September 2007 5:52 17

Per fare da sé261
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

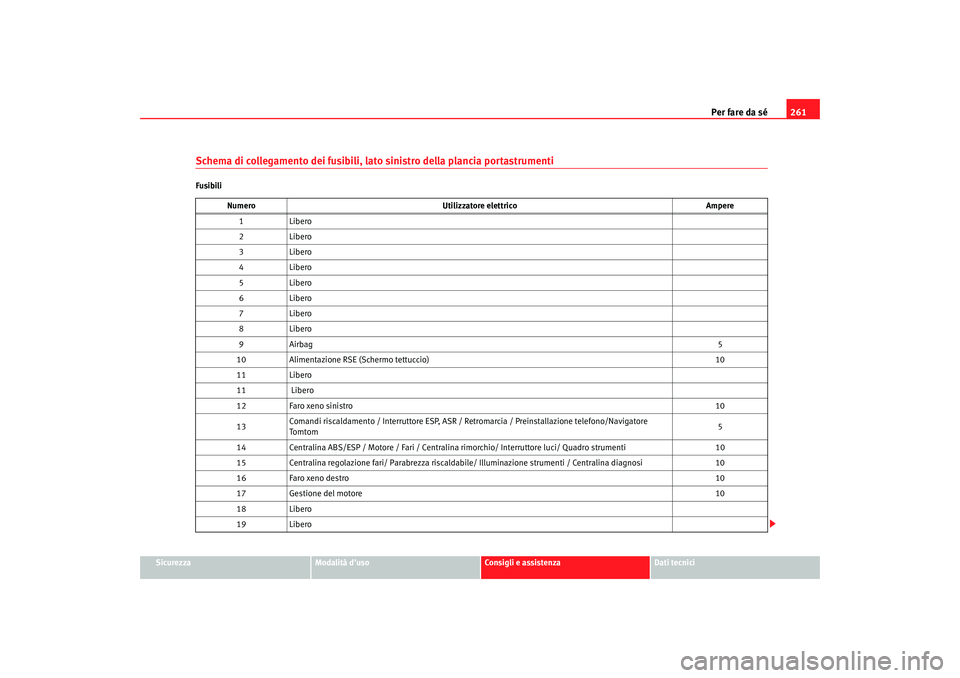

Schema di collegamento dei fusibili, lato sinistro della plancia portastrumentiFusibili
Numero Utilizzatore elettrico Ampere
1L ib ero
2L ib ero
3L ib ero
4L ib ero
5L ib ero
6L ib ero
7L ib ero
8L ib ero
9 Airbag 5
10 Alimentazione RSE (Schermo tettuccio) 10
11 Libero
11 Libero
12 Faro xeno sinistro 10
13 Comandi riscaldamento / Interruttore ESP, ASR /
Retromarcia / Preinstallazione telefono/Navigatore
To m to m 5
14 Centralina ABS/ESP / Motore / Fari / Centralina rimorchio/ Interruttore luci/ Quadro strumenti 10
15 Centralina regolazione fari/ Parabrezza riscaldabile/ Illuminazione strumenti / Centralina diagnosi 10
16 Faro xeno destro 10
17 Gestione del motore 10
18 Libero
19 Libero
altea italiano.book Seite 261 Mittwoch, 5. September 2007 5:52 17

Per fare da sé
262

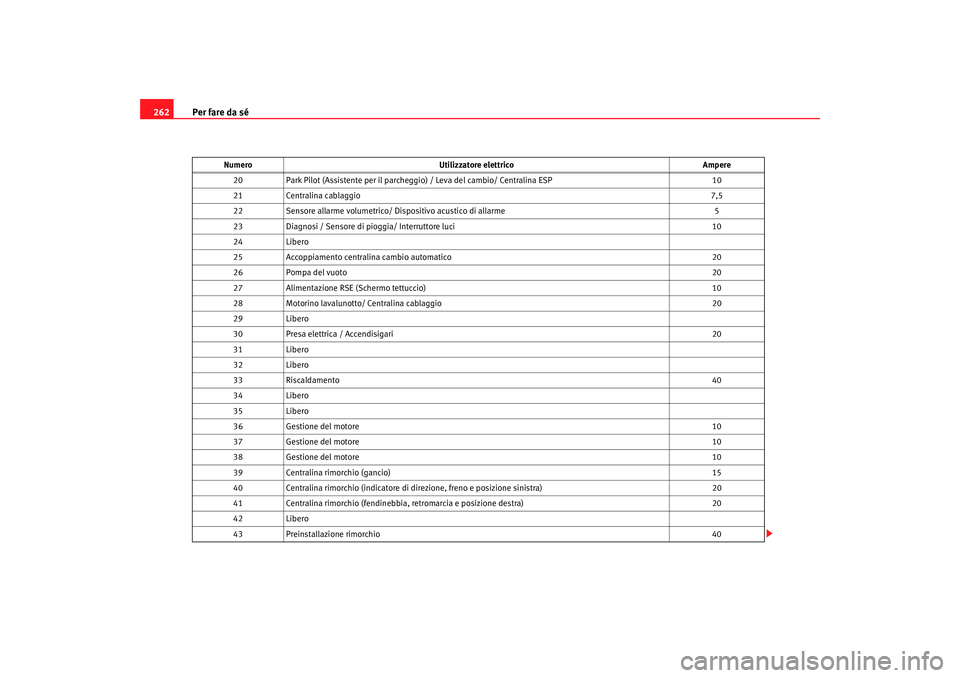

20 Park Pilot (Assistente per il parcheggi o) / Leva del cambio/ Centralina ESP 10
21 Centralina cablaggio 7,5
22 Sensore allarme volumetrico/ Dispositivo acustico di allarme 5
23 Diagnosi / Sensore di pioggia/ Interruttore luci 10
24 Libero
25 Accoppiamento centrali na cambio automatico 20
26 Pompa del vuoto 20
27 Alimentazione RSE (Schermo tettuccio) 10
28 Motorino lavalunotto/ Centralina cablaggio 20
29 Libero
30 Presa elettrica / Accendisigari 20
31 Libero
32 Libero
33 Riscaldamento 40
34 Libero
35 Libero
36 Gestione del motore 10
37 Gestione del motore 10
38 Gestione del motore 10
39 Centralina rimorchio (gancio) 15
40 Centralina rimorchio (indicatore di direzione, freno e posizione sinistra) 20
41 Centralina rimorchio (fendinebbia, retromarcia e posizione destra) 20
42 Libero
43 Preinstallazione rimorchio 40
Numero
Utilizzatore elettrico Ampere
