CONDUITE
115

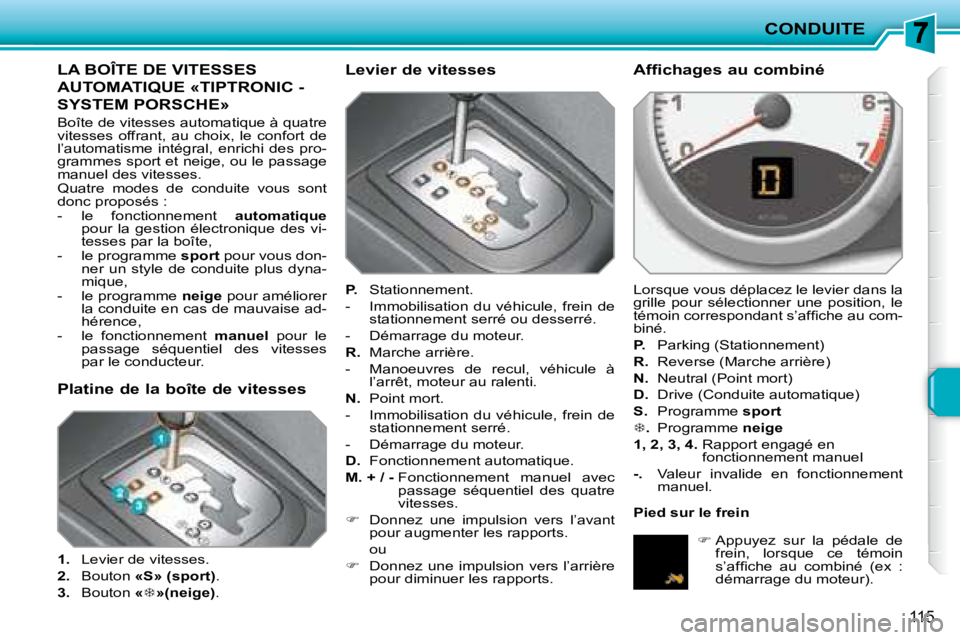

LA BOÎTE DE VITESSES
AUTOMATIQUE «TIPTRONIC -
SYSTEM PORSCHE»
Boîte de vitesses automatique à quatre
vitesses offrant, au choix, le confort de
l’automatisme intégral, enrichi des pro-
grammes sport et neige, ou le passage
manuel des vitesses.
Quatre modes de conduite vous sont
donc proposés :
- le fonctionnement automatique
pour la gestion électronique des vi-
tesses par la boîte,
- le programme sport pour vous don-
ner un style de conduite plus dyna-
mique,
- le programme neige pour améliorer
la conduite en cas de mauvaise ad-
hérence,
- le fonctionnement manuel pour le
passage séquentiel des vitesses
par le conducteur. Levier de vitesses

P. Stationnement.
- Immobilisation du véhicule, frein de stationnement serré ou desserré.
- Démarrage du moteur.

R. Marche arrière.
- Manoeuvres de recul, véhicule à l’arrêt, moteur au ralenti.

N. Point mort.
- Immobilisation du véhicule, frein de stationnement serré.
- Démarrage du moteur.

D. Fonctionnement automatique.

M. + / - Fonctionnement manuel avec
passage séquentiel des quatre
vitesses.

 Donnez une impulsion vers l’avant
pour augmenter les rapports.
ou

 Donnez une impulsion vers l’arrière
pour diminuer les rapports. Affichages au combiné
Lorsque vous déplacez le levier dans la
grille pour sélectionner une position, le
témoin correspondant s’affi che au com-
biné.

P. Parking (Stationnement)

R. Reverse (Marche arrière)

N. Neutral (Point mort)

D. Drive (Conduite automatique)

S. Programme sport


 . Programme neige

1, 2, 3, 4. Rapport engagé en
fonctionnement manuel

-. Valeur invalide en fonctionnement
manuel.
Platine de la boîte de vitesses

1. Levier de vitesses.

2. Bouton «S» (sport) .

3. Bouton «

»
(neige) . Pied sur le frein

 Appuyez sur la pédale de
frein, lorsque ce témoin
s’affi che au combiné (ex :
démarrage du moteur).

i
CONDUITE
120
LE RÉGULATEUR DE VITESSE
Système maintenant automatiquement
la vitesse du véhicule à la valeur pro-
grammée par le conducteur, sans ac-
tion sur la pédale d’accélérateur.
La mise en marche du régulateur est
manuelle : celle-ci nécessite une vi-
tesse minimale du véhicule de 40 km/h,
ainsi que l’engagement :
- du quatrième rapport en boîte ma- nuelle,
- en conduite séquentielle, du deuxiè- me rapport avec la boîte de vitesses
«2 Tronic» ou automatique,
- de la position A en boîte de vitesses
«2 Tronic» ou D en boîte de vitesses
automatique.
La mise à l’arrêt du régulateur est ob-
tenue par action manuelle ou par action
sur les pédales de frein ou d’embrayage
ou en cas de déclenchement du systè-
me ESP pour des raisons de sécurité.
En appuyant sur la pédale d’accéléra-
teur, il est possible de dépasser mo-
mentanément la vitesse programmée.
Pour revenir à la vitesse programmée,
il suffi t alors de relâcher la pédale d’ac-
célérateur.
La coupure du contact annule toute va-
leur de vitesse programmée. Les commandes de ce système sont re-
groupées sur la manette
A .

1. Molette de sélection du mode
régulateur

2. Touche de diminution de la valeur

3. Touche d’augmentation de la valeur

4. Touche d’arrêt / reprise de la
régulation Les informations programmées sont re-
groupées sur l’affi cheur du combiné.

5. Indication d’arrêt / reprise de la
régulation

6. Indication de sélection du mode
régulateur

7. Valeur de la vitesse programmée
Commandes sous-volant Affichages au combiné
Le régulateur ne peut, en aucun
cas, remplacer le respect des limi-
tations de vitesse, ni la vigilance, ni
la responsabilité du conducteur.
Il est recommandé de toujours gar-
der les pieds à proximité des pé-
dales.

i
INFORMATIONS PRATIQUES
134
Stationnement du véhicule
Immobilisez le véhicule de façon à
ne pas gêner la circulation : le sol
doit être horizontal, stable et non
glissant.
Serrez le frein de stationnement,
coupez le contact et engagez la
première vitesse * de façon à blo-
quer les roues.
Placez une cale si nécessaire sous
la roue diagonalement opposée à
celle à remplacer.
Assurez-vous impérativement que
les occupants sont sortis du véhi-
cule et situés dans une zone ga-
rantissant leur sécurité.
Ne vous engagez jamais sous un
véhicule levé par un cric ; utilisez
une chandelle.

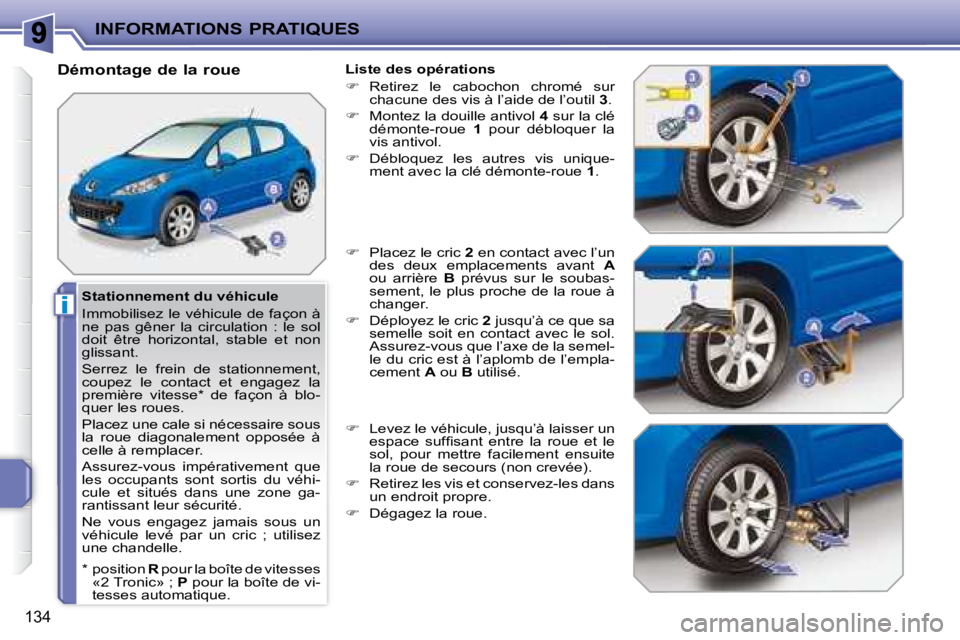

Démontage de la roue
Liste des opérations

 Retirez le cabochon chromé sur
chacune des vis à l’aide de l’outil 3 .

 Montez la douille antivol 4 sur la clé
démonte-roue 1 pour débloquer la
vis antivol.

 Débloquez les autres vis unique-
ment avec la clé démonte-roue 1 .

 Placez le cric 2 en contact avec l’un
des deux emplacements avant A
ou arrière B prévus sur le soubas-
sement, le plus proche de la roue à
changer.

 Déployez le cric 2 jusqu’à ce que sa
semelle soit en contact avec le sol.
Assurez-vous que l’axe de la semel-
le du cric est à l’aplomb de l’empla-
cement A ou B utilisé.

 Levez le véhicule, jusqu’à laisser un
espace suffi sant entre la roue et le
sol, pour mettre facilement ensuite
la roue de secours (non crevée).

 Retirez les vis et conservez-les dans
un endroit propre.

 Dégagez la roue.
* position R pour la boîte de vitesses
«2 Tronic» ; P pour la boîte de vi-
tesses automatique.

ii
INFORMATIONS PRATIQUES
138
Feux arrière (Berline)
1. Feux de stop (P 21 W).
2. Feux de position (R 5 W).
3. Feux antibrouillard (P 21 W).
4. Indicateurs de direction (PY 21 W ambre).
5. Feux de recul (P 21 W). Changement des feux
Ces cinq lampes se changent de l’exté-
rieur du coffre :

 retirez la vis de fi xation du feu,

 sortez le feu par l’extérieur,

 débranchez le connecteur du feu,

 retirez le joint d’étanchéité du feu,

 appuyez sur les quatre languettes et
retirez le porte-lampes,

 tournez d’un quart de tour la lampe
et remplacez-la.
Si le véhicule est équipé du systè-
me audio JBL, côté droit, ouvrez au
préalable la trappe pour accéder à
la vis de fi xation.
Les lampes de couleur ambre, tel-
les que les indicateurs de direction,
doivent être remplacées par des
lampes de caractéristiques et de
couleur identiques. Pour le remontage, effectuez ces opé-
rations dans le sens inverse.

i
INFORMATIONS PRATIQUES
140

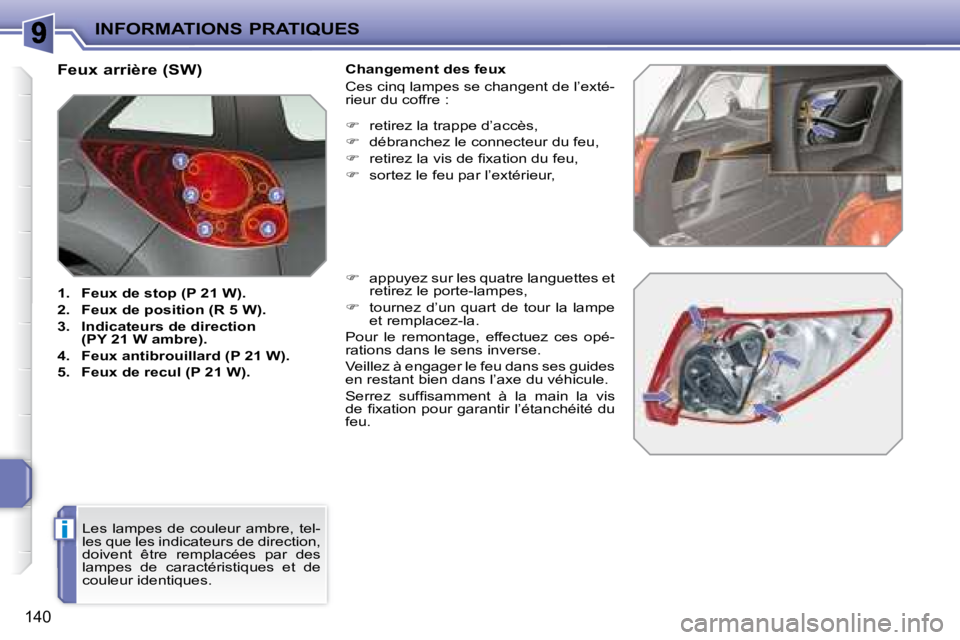

Feux arrière (SW)

1. Feux de stop (P 21 W).

2. Feux de position (R 5 W).

3. Indicateurs de direction
(PY 21 W ambre).

4. Feux antibrouillard (P 21 W).

5. Feux de recul (P 21 W). Changement des feux
Ces cinq lampes se changent de l’exté-
rieur du coffre :

 retirez la trappe d’accès,

 débranchez le connecteur du feu,

 retirez la vis de fi xation du feu,

 sortez le feu par l’extérieur,

 appuyez sur les quatre languettes et
retirez le porte-lampes,

 tournez d’un quart de tour la lampe
et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Veillez à engager le feu dans ses guides
en restant bien dans l’axe du véhicule.
Serrez suffi samment à la main la vis
de fi xation pour garantir l’étanchéité du
feu.
Les lampes de couleur ambre, tel-
les que les indicateurs de direction,
doivent être remplacées par des
lampes de caractéristiques et de
couleur identiques.

!
i
INFORMATIONS PRATIQUES
153
La pose d’un équipement ou d’un
accessoire électrique, non référen-
cé par PEUGEOT , peut entraîner
une panne du système électroni-
que de votre véhicule.
Nous vous remercions de bien
vouloir noter cette particularité
et, vous conseillons de prendre
contact avec un représentant de la
Marque pour vous faire présenter
la gamme des équipements ou ac-
cessoires référencés.

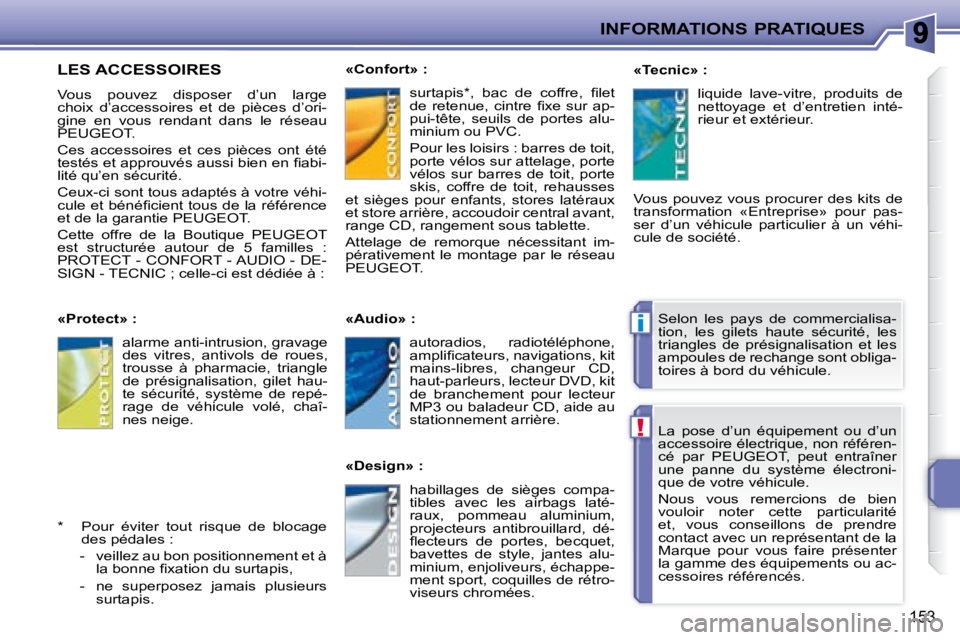

LES ACCESSOIRES
Vous pouvez disposer d’un large
choix d’accessoires et de pièces d’ori-
gine en vous rendant dans le réseau
PEUGEOT .
Ces accessoires et ces pièces ont été
testés et approuvés aussi bien en fi abi-
lité qu’en sécurité.
Ceux-ci sont tous adaptés à votre véhi-
cule et bénéfi cient tous de la référence
et de la garantie PEUGEOT .
Cette offre de la Boutique PEUGEOT
est structurée autour de 5 familles :
PROTECT - CONFORT - AUDIO - DE-
SIGN - TECNIC ; celle-ci est dédiée à :
«Protect» :
«Confort» :

«Audio» :

«Design» :
«Tecnic» :
Vous pouvez vous procurer des kits de
transformation «Entreprise» pour pas-
ser d’un véhicule particulier à un véhi-
cule de société.
* Pour éviter tout risque de blocage des pédales :
- veillez au bon positionnement et à la bonne fi xation du surtapis,
- ne superposez jamais plusieurs surtapis. Selon les pays de commercialisa-
tion, les gilets haute sécurité, les
triangles de présignalisation et les
ampoules de rechange sont obliga-
toires à bord du véhicule.
alarme anti-intrusion, gravage
des vitres, antivols de roues,
trousse à pharmacie, triangle
de présignalisation, gilet hau-
te sécurité, système de repé-
rage de véhicule volé, chaî-
nes neige. surtapis * , bac de coffre, fi let
de retenue, cintre fi xe sur ap-
pui-tête, seuils de portes alu-
minium ou PVC.
Pour les loisirs : barres de toit,
porte vélos sur attelage, porte
vélos sur barres de toit, porte
skis, coffre de toit, rehausses
et sièges pour enfants, stores latéraux
et store arrière, accoudoir central avant,
range CD, rangement sous tablette.
Attelage de remorque nécessitant im-
pérativement le montage par le réseau
PEUGEOT .
autoradios, radiotéléphone,
amplifi cateurs, navigations, kit
mains-libres, changeur CD,
haut-parleurs, lecteur DVD, kit
de branchement pour lecteur
MP3 ou baladeur CD, aide au
stationnement arrière.
habillages de sièges compa-
tibles avec les airbags laté-
raux, pommeau aluminium,
projecteurs antibrouillard, dé-
fl ecteurs de portes, becquet,
bavettes de style, jantes alu-
minium, enjoliveurs, échappe-
ment sport, coquilles de rétro-
viseurs chromées. liquide lave-vitre, produits de
nettoyage et d’entretien inté-
rieur et extérieur.

172
S
O S SOURCE
MODE BAND ESC
2
abc
5
jkl
8
tuv 3
def
6
mno
9
wxyz
1 4
ghi
7
pqrs
0 # MENU LIST
TA
PTY
DARK
Le site internet SERVICE BOX fournit des informati ons complémentaires et animées sur le RT4. Il est consultable à l’adresse suivante : http://public.servicebox.peugeot.com
Un simple enregistrement permet l’accès et la consultation gratuite de la documentation de bord. Le radiotéléphone GPS RT4 est codé de manière à fonctionner uniquement sur votre véhicule. En cas d’installation sur un autre véhicule, consultez le réseau PEUGEOT pour la confi guration du système.
Pour des raisons de sécurité, le conducteur doit r éaliser les opérations nécessitant une attention soutenue véhicule à l’arrêt. Lorsque le moteur est arrêté et afi n de préserver la batterie, le radiotéléphone GPS RT4 peut se couper après quelques minutes.

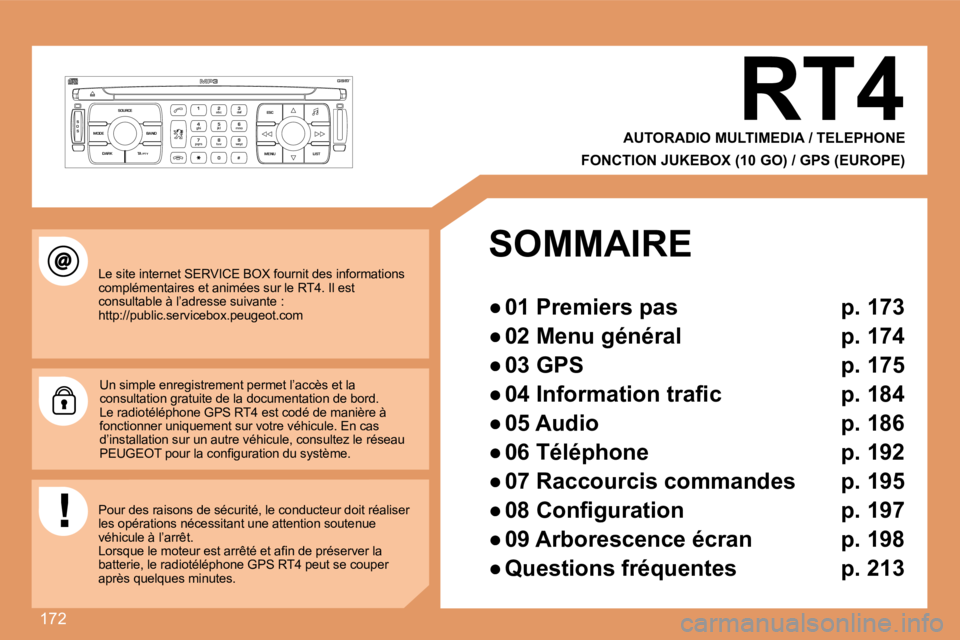

RT4
AUTORADIO MULTIMEDIA / TELEPHONE
FONCTION JUKEBOX (10 GO) / GPS (EUROPE)
SOMMAIRE

198
12332
1
4
4
2
3
4
3
1
2
3
3
3
4
4
4
4
4
4
4
5
5
5
5
3
4
4
4
3
3
3
2
3
4
4
4
4
4
4
22
3
3
3
3
3
2
3
3
3
4
4
4
09
FONCTION PRINCIPALE
NAVIGATION - GUIDAGE
dernières destinations
ARBORESCENCES ÉCRANS
régler la synthèse vocale
activer / désactiver nom de rues
description base cartographique
effacer les dernières destinations
ARRETER / REPRENDRE LE GUIDAGE
CARTE
CHOIX D’UNE DESTINATION
saisir une adresse
pays :
ville :
voie :
N°/_ :
lieu actuel
Archiver
POI
proche
sur l’itinéraire
autour du lieu actuel

recherche par nom

coordonnées gps
répertoire
CHOIX A choix A1 choix A2 CHOIX B...
OPTIONS DE GUIDAGE
défi nir les critères de calcul
le plus rapide
le plus court
distance/temps
avec péages
avec ferryboat
info trafi c
ETAPES ET ITINERAIRE
ajouter une étape
saisir une adresse
répertoire
dernières destinations
ordonner / supprimer des étapes
dévier le parcours
destination choisie
ORIENTATION DE LA CARTE
orientation véhicule
orientation nord
visualisation 3d
DETAILS DE LA CARTE
administration et sécurité
mairies, centre ville
universités, grandes écoles
hôpitaux
hôtels, restaurants et commerces
hôtels
restaurants
établissements vinicoles
