2008 PEUGEOT 206 Brugsanvisning (in Danish)

99
PRAKTISKE OPLYSNINGER
-
Tågeforlygter H1 55 W
Tryk på dækslet for at få adgang til
lygterne.
Åbn dækslet.
Drej låget for at afmontere det.
Frakobl pæren.
Klem låsefjederen for at fjerne pæren. Tågebaglygte P21 W
Fjern lygtehuset.
Drej fatningen en kvart omgang, og
fjern den.
Udskift pæren.
Nummerpladelys W 5 W
Sæt en lille skruetrækker i et af de
udvendige huller på den gennemsig-
tige plastbeskytter.
Skub den gennemsigtige plastbe-
skytter udad og af.
Fjern den gennemsigtige plastbeskytter.
Udskift den defekte pære.

PRAKTISKE OPLYSNINGER
100 -

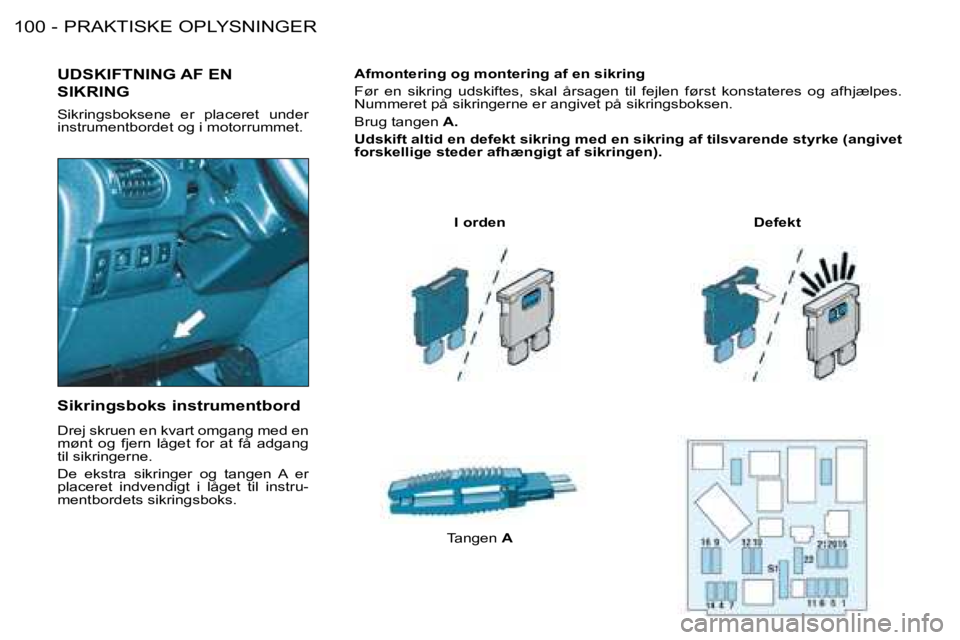

UDSKIFTNING AF EN
SIKRING
Sikringsboksene er placeret under
instrumentbordet og i motorrummet.
I orden Defekt
Tangen A
Sikringsboks instrumentbord
Drej skruen en kvart omgang med en
mønt og fjern låget for at få adgang
til sikringerne.
De ekstra sikringer og tangen A er
placeret indvendigt i låget til instru-
mentbordets sikringsboks. Afmontering og montering af en sikring
Før en sikring udskiftes, skal årsagen til fejlen først konstateres
og afhjælpes.
Nummeret på sikringerne er angivet på sikringsboksen.
Brug tangen A.
Udskift altid en defekt sikring med en sikring af tilsvare nde styrke (angivet
forskellige steder afhængigt af sikringen).

PRAKTISKE OPLYSNINGER
100 -
UDSKIFTNING AF EN
SIKRING
Sikringsboksene er placeret under
instrumentbordet og i motorrummet.
I orden Defekt
Tangen A
Sikringsboks instrumentbord
Drej skruen en kvart omgang med en
mønt og fjern låget for at få adgang
til sikringerne.
De ekstra sikringer og tangen A er
placeret indvendigt i låget til instru-
mentbordets sikringsboks. Afmontering og montering af en sikring
Før en sikring udskiftes, skal årsagen til fejlen først konstateres
og afhjælpes.
Nummeret på sikringerne er angivet på sikringsboksen.
Brug tangen A.
Udskift altid en defekt sikring med en sikring af tilsvare nde styrke (angivet
forskellige steder afhængigt af sikringen).

101
PRAKTISKE OPLYSNINGER
-
Sikring nr. Styrke Sikret strømkreds
1 15 A El-opvarmede sæder - Alarm
4 20 A Multifunktionsdisplay - Belysning i bagagerum - Radio - Betjening
sknapper ved rattet -
Anhængertræk
5 15 A Diagnosticering af automatgear
6 10 A Kølervæskestand - Automatgear - Radio - Ratvinkelsensor
7 15 A Tilbehør til køreskole - Eftermonteret alarm
9 30 A El-ruder bag
10 40 A Afrimning af bagrude og sidespejle 11 15 A Vinduesvisker bag
12 30 A El-rudehejs foran - Soltag
14 10 A Motorsikringsboks - Airbags - Betjeningsanordninger ved rat - Reg nsensor
15 15 A Kombiinstrument - Multifunktionsdisplay - Klimaanlæg - Rad io
16 30 A Betjening af alåsning/oplåsning af døre
20 10 A Højre stoplys
21 15 A Venstre stoplys - 3. stoplys
22 20 A Kabinelys foran - Kortlæselampe - Lys i handskerum - Cigarettæn der
S1 Shunt Shunt PARC

PRAKTISKE OPLYSNINGER
102 -
eller Bilens el-anlæg er kon-
strueret til at fungere
fejlfrit med det elektriske
standard- og ekstraud-
styr. Spørg din PEUGEOT
forhandler, før du monterer andet
el-udstyr.
Forskellige elektriske tilbehørs-
dele og den måde, udstyret instal-
leres på, kan forårsage alvorlige
funktionsfejl på bilen. Det vedrø-
rer især de elektroniske kredsløb,
radiomodtagelsen og ladestrøm-
kredsen.
PEUGEOT yder ingen reklamati-
onsret for udbedring af funktionsfejl
forå rsaget af, at der er monteret og
anvendt elektrisk udstyr - specielt
ved strømforbrug over 10 mA - som
ikke er leveret eller anbefalet af
PEUGEOT og/eller ikke er monteret
af et autoriseret PEUGEOT værk-
sted efter de gældende forskrifter.
PEUGEOT yder heller ingen erstat-
ning eller refunderer reparationsud-
gifterne.

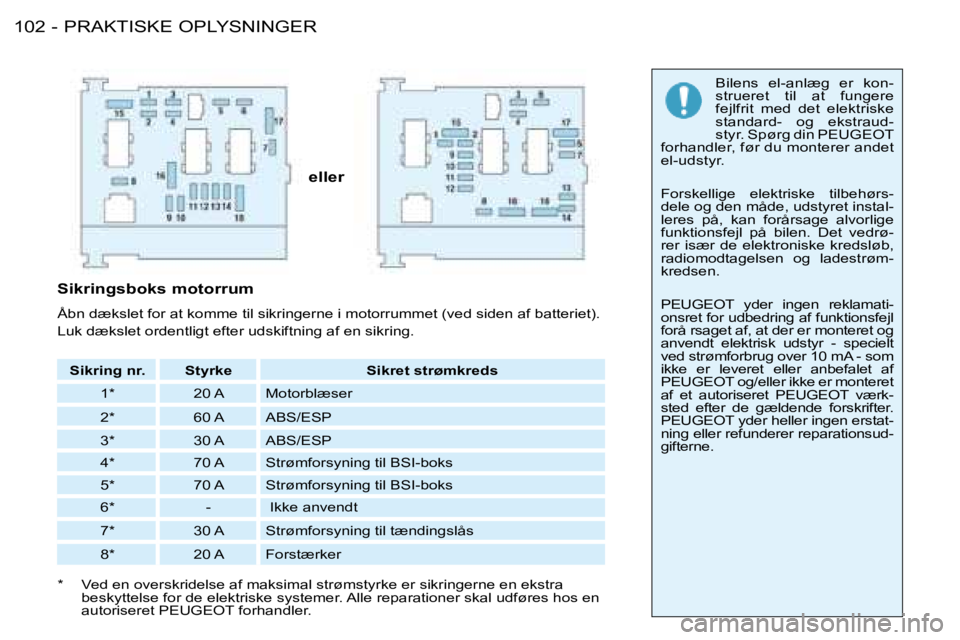

Sikring nr. Styrke Sikret strømkreds
1* 20 A Motorblæser
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A Strømforsyning til BSI-boks
5* 70 A Strømforsyning til BSI-boks
6* - Ikke anvendt
7* 30 A Strømforsyning til tændingslås
8* 20 A Forstærker
Sikringsboks motorrum
Åbn dækslet for at komme til sikringerne i motorrummet (ved siden af
batteriet).
Luk dækslet ordentligt efter udskiftning af en sikring.
* Ved en overskridelse af maksimal strømstyrke er sikringerne en ekstra beskyttelse for de elektriske systemer. Alle reparationer skal udføres h os en
autoriseret PEUGEOT forhandler.

103
PRAKTISKE OPLYSNINGER
-

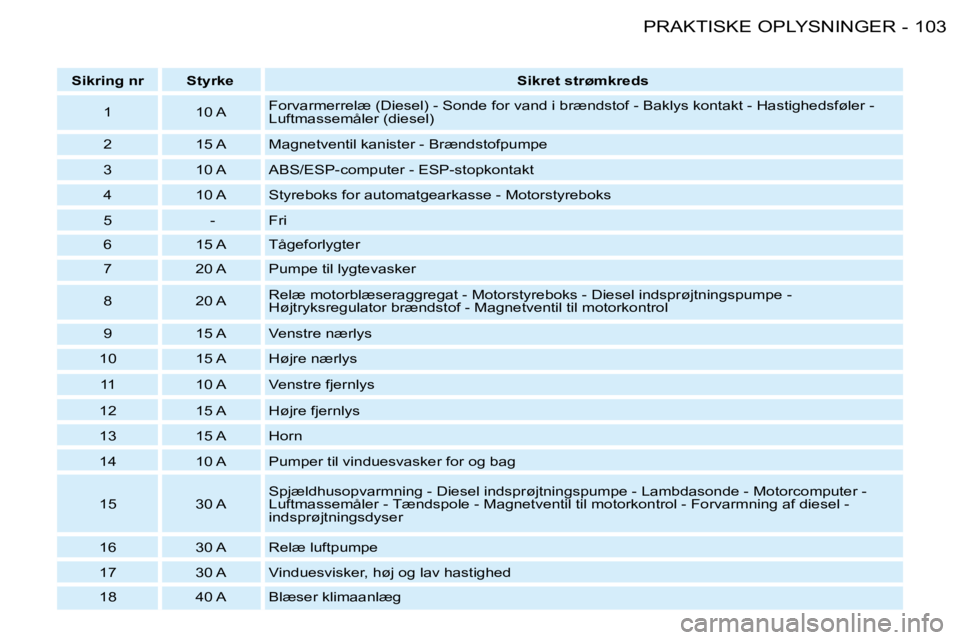

Sikring nr Styrke Sikret strømkreds
1 10 A Forvarmerrelæ (Diesel) - Sonde for vand i brændstof - Baklys kontakt - Ha
stighedsføler -
Luftmassemåler (diesel)
2 15 A Magnetventil kanister - Brændstofpumpe
3 10 A ABS/ESP-computer - ESP-stopkontakt
4 10 A Styreboks for automatgearkasse - Motorstyreboks
5 - Fri
6 15 A Tågeforlygter
7 20 A Pumpe til lygtevasker
8 20 A Relæ motorblæseraggregat - Motorstyreboks - Diesel indsprøjtningspumpe
-
Højtryksregulator brændstof - Magnetventil til motorkontrol
9 15 A Venstre nærlys
10 15 A Højre nærlys
11 10 A Venstre fjernlys
12 15 A Højre fjernlys
13 15 A Horn
14 10 A Pumper til vinduesvasker for og bag
15 30 A Spjældhusopvarmning - Diesel indsprøjtningspumpe - Lambdasonde - Mo
torcomputer -
Luftmassemåler - Tændspole - Magnetventil til motorkontrol - Forvarmni ng af diesel -
indsprøjtningsdyser
16 30 A Relæ luftpumpe
17 30 A Vinduesvisker, høj og lav hastighed
18 40 A Blæser klimaanlæg

PRAKTISKE OPLYSNINGER
104 -
BATTERI
Opladning af et batteri med et la-
deaggregat
- Frakobl batteriet.
- Følg brugsanvisningen for
opladeren.
- Sæt (-) polklemmen på først.
- Batteriets poler og polklemmer skal være rene. Hvis de har en
sulfatbelægning (hvidlig eller
grønlig belægning) skal de
løsnes og renses.
- Batteriet må først frakobles 2 minutter
efter afbrydelse af
tændingen.
- Afmonter ikke polklemmerne, mens motoren kører.
- Oplad ikke batteriet uden at have afmonteret
polklemmerne.
- Luk taget, før batteriet frakobles.
- Når forbindelsen til batteriet har været afbrudt, må
motoren først startes 1 minut
efter, at tændingen er slået
til, for at de elektroniske
systemer kan fungere korrekt.
Skulle der alligevel opstå
mindre driftsfejl af vedvarende
karakter, bedes du kontakte et
PEUGEOT værksted.
Hvis bilen ikke bruges i længere
tid (1 måned), bør batteriet kobles
fra.
ENERGISPAREFUNKTION
Når motoren er slukket, kan visse
funktioner kun anvendes i i alt cirka
30 min. for ikke at overbelaste batte-
riet. Det drejer sig om vinduesvisker,
el-ruder, kabinelys, radio, mobiltele-
fon, nærlys mv.
Når de 30 min. er gået, vises en medde-
lelse om aktivering af energisparefunk-
tionen på multifunktionsdisplayet, og de
aktive funktioner sættes i standby.
De pågældende funktioner aktiveres
igen automatisk, næste gang bilen
bruges.
Hvis de pågældende funktioner skal
anvendes med det samme, skal mo-
toren startes og køre et øjeblik.
Du vil da have dobbelt så lang tid til
rådighed, som den tid motoren har
kørt. Dog mindst fem minutter og
højst tredive minutter. Bemærk! Hvis
en samtale over mobiltelefonen er i
gang, når funktionen sættes i standby,
kan samtalen fortsætte uden proble-
mer.

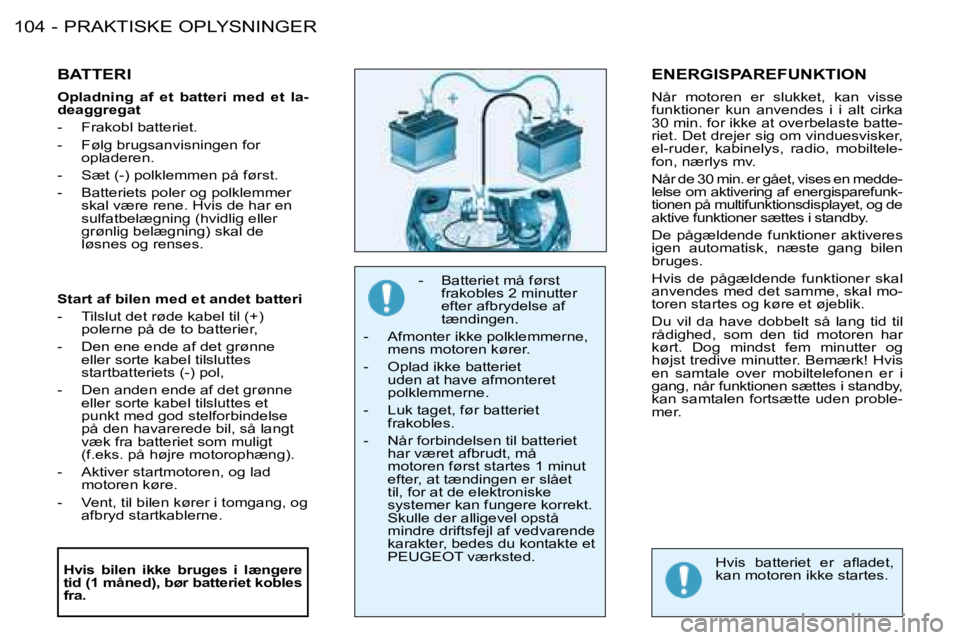

Start af bilen med et andet batteri
- Tilslut det røde kabel til (+)
polerne på de to batterier,
- Den ene ende af det grønne eller sorte kabel tilsluttes
startbatteriets (-) pol,
- Den anden ende af det grønne eller sorte kabel tilsluttes et
punkt med god stelforbindelse
på den havarerede bil, så langt
væk fra batteriet som muligt
(f.eks. på højre motorophæng).
- Aktiver startmotoren, og lad motoren køre.
- Vent, til bilen kører i tomgang, og afbryd startkablerne.
Hvis batteriet er aladet,
kan motoren ikke startes.

105
PRAKTISKE OPLYSNINGER
-
MONTERING AF
HØJTTALERE
Formonteringen gør det muligt at
montere:
- højttalere med en diameter på
165 mm i fordørene,
- højttalere med en diameter på 130 mm i bagdørene,
- diskanthøjttalere med en diameter på 22,5 mm i

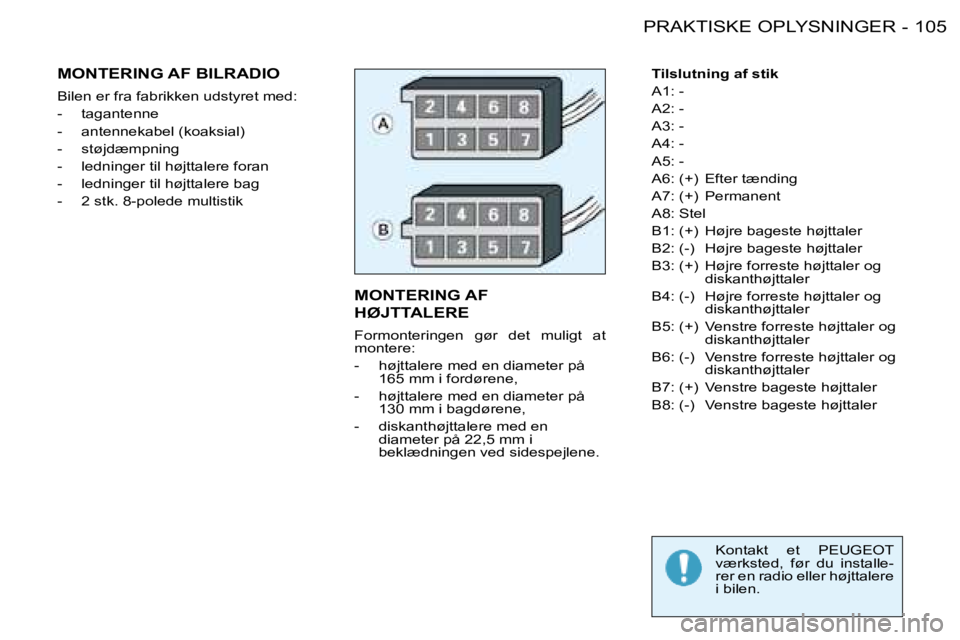

beklædningen ved sidespejlene. Tilslutning af stik
A1: -
A2: -
A3: -
A4: -
A5: -
A6: (+) Efter tænding
A7: (+) Permanent
A8: Stel
B1: (+) Højre bageste højttaler
B2: (-) Højre bageste højttaler
B3: (+) Højre forreste højttaler og
diskanthøjttaler
B4: (-) Højre forreste højttaler og diskanthøjttaler
B5: (+) Venstre forreste højttaler og diskanthøjttaler
B6: (-) Venstre forreste højttaler og diskanthøjttaler
B7: (+) Venstre bageste højttaler
B8: (-) Venstre bageste højttaler
Kontakt et PEUGEOT
værksted, før du installe-
rer en radio eller højttalere
i bilen.
MONTERING AF BILRADIO
Bilen er fra fabrikken udstyret med:
- tagantenne
- antennekabel (koaksial)
- støjdæmpning
- ledninger til højttalere foran
- ledninger til højttalere bag
- 2 stk. 8-polede multistik
