7. Basculer le ressort de retenue vers
l'extérieur pour libérer l'ampoule.
Couvercle
d'étanchéité
8. Retirer soigneusement l'ampoule de la
douille et le tirant droit vers l'arrière.
9. Remplacer l'ampoule.
10. Installer dans l'ordre inverse du
retrait.
REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Feux de position avant, Clignotants
avant/Feux de stationnement
1. Veiller à ce que l'interrupteur des
phares soit coupé.
2. Pour changer une ampoule dans le
corps de phare droit, démarrer le
moteur, tourner le volant de direction à
fond vers la droite, et arrêter le moteur.
Pour changer une ampoule dans le
corps de phare gauche, tourner le
volant de direction vers la gauche.
3. Tourner les vis et la section centrale
des pièces de retenue en plastique dans
le sens contraire des aiguilles d'une
montre et les retirer, puis décoller
partiellement le garde-boue vers
l'arrière.
InstallationRetrait
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.
Entretien
Entretien réalisable par le propriétaire
8-47
CX-7_8X60-EC-07E_Edition2 Page369
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (370,1)
Feux de position avant
Clignotants avant/Feux de
stationnement
6. Installer dans l'ordre inverse du retrait.
Antibrouillardsí
1. Veiller à ce que l'interrupteur des
phares soit coupé.
2. Pour changer l'ampoule d'antibrouillard
droit, démarrer le moteur, tourner le
volant à fond vers la droite, puis arrêter
le moteur. Pour changer l'ampoule
d'antibrouillard gauche, tourner le
volant de direction vers la gauche.3. Tourner les vis et la section centrale
des pièces de retenue en plastique dans
le sens contraire des aiguilles d'une
montre et les retirer, puis décoller
partiellement le garde-boue vers
l'arrière.
InstallationRetrait
4. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
5. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer. Retirer
prudemment l'ampoule de la douille du
réflecteur en la tirant doucement en un
mouvement rectiligne.
6. Installer dans l'ordre inverse du retrait.
8-48
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
CX-7_8X60-EC-07E_Edition2 Page370
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (371,1)
REMARQUElPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Feux de freinage/Feux arrière,
clignotants arrière, feux de recul, feux
de position arrière
1. Retirer le couvercle.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
Feu de position arrière
Feu de freinage/Feu arrière
Clignotant arrière
Feu de recul
4. Installer dans l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
Feu de freinage auxiliaire
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Il est impossible de remplacer l'ampoule LED.
Il faut remplacer le composant d'éclairage
combinés arrière.
Feux de plaque d'immatriculation
1. A l'aide d'un tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
3. Installer dans l'ordre inverse du retrait.
Entretien
Entretien réalisable par le propriétaire
8-49
CX-7_8X60-EC-07E_Edition2 Page371
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (372,1)
qRemplacement des ampoules
d'éclairages intérieurs
Eclairage au pavillon/Lampes de
lecture (Avant)
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules à un concessionnaire agréé
Mazda.
Eclairage au pavillon (arrière),
Eclairage de compartiment à bagages
1. A l'aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher l'ampoule en la tirant.
3. Installer dans l'ordre inverse du retrait.
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
qRemplacement d'un fusible
Remplacement des fusibles sur le côté
conducteur
Si un circuit électrique ne fonctionne pas,
vérifier en premier les fusibles du côté
conducteur.
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Ouvrir le couvercle de la boîte à
fusibles.
Couvercle de la boîte
à fusibles
8-50
Entretien
Entretien réalisable par le propriétaire
CX-7_8X60-EC-07E_Edition2 Page372
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (373,1)
3. Tirer le fusible tout droit vers
l'extérieur à l'aide de l'outil de retrait se
trouvant dans le couvercle de la boîte à
fusibles et le couvercle du porte-
fusibles, à l'intérieur du compartiment
moteur.
4. Vérifier le fusible et le remplacer s'il
est fondu.
NormalFondu
5. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé, le faire
installer par un mécanicien
expérimenté. Un concessionnaire agréé
Mazda est recommandé.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur d'un circuit non nécessaire à la
conduite du véhicule, comme le fusible
ROOM.
ATTENTION
Toujours remplacer un fusible par un
de la même valeur. Sinon cela risque
d'endommager le circuit électrique.
Remplacement des fusibles sous le
capot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Retirer le couvercle du porte-fusibles.
Entretien
Entretien réalisable par le propriétaire
8-51
CX-7_8X60-EC-07E_Edition2 Page373
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (374,1)
3. Tirer le fusible droit à l'aide de l'outil
de retrait fourni dans le couvercle du
porte-fusibles du compartiment moteur.
4. Si un des fusibles autre que le fusible
MAIN est fondu, le remplacer par un
de même ampérage.
Normal
Fondu
PRUDENCE
Ne pas remplacer le fusible principal
soi-même. Confier le remplacement à
un concessionnaire agréé Mazda:
Il est dangereux de remplacer soi-
même le fusible, car le fusible MAIN
est un fusible à haute intensité de
courant. Si l'on effectue
incorrectement le remplacement, on
risque de se faire électrocuter ou de
causer un court-circuit pouvant
entraîner un incendie.
8-52
Entretien
Entretien réalisable par le propriétaire
CX-7_8X60-EC-07E_Edition2 Page374
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (375,1)
qDescription des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTION VALEUR DE FUSIBLE COMPOSANTE PROTEGEE
1 IGN 2 40A Système d'allumage
2 BLOWER 40A Soufflante
3 BTN 60A Pour la protection de plusieurs circuits
4 FAN 2 40A Ventilateur de refroidissement
5 IGN 1 40A Système d'allumage
6 FAN 1 40A Ventilateur de refroidissement
7 P.SEAT 40A Sièges électriques
í
8 INJ 30A Injecteur
9 ROOF 20A Toit ouvrant transparentí
10 BOSE 30A Système audio Boseí
11 ENGINE 30A Système de commande du moteur
12 D.LOCK 20A Verrouillages électriques des portières
13 P.WIND 30A Lève-vitres électriques
14 FUEL 30A Pompe à carburant
15 ABS 1 40A ABS
16 ABS 2 20A ABS
17 DSC 7,5A DSC
18 FOG 20A Antibrouillards
í
Entretien
Entretien réalisable par le propriétaire
8-53íCertains modèles. CX-7_8X60-EC-07E_Edition2 Page375
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (376,1)
DESCRIPTION VALEUR DE FUSIBLE COMPOSANTE PROTEGEE
19 DEF 30A Dégivreur de lunette arrière
20 TNS 15AFeux de stationnement, feux de plaque
d'immatriculation, système d'entrée éclairée
21 A/C 10A Climatiseur
í
22 ETC 20A Capteur de position d'accélérateur
23 H/L HI 15A Réglage de hauteur des pharesí
24 DRL 15A DRLí
25 H/L LO RH 15A Feux de croisement des phares (Droite)
26 H/L LO LH 15A Feux de croisement des phares (Gauche)
27 ENG BAR 2 7,5A PCM
28 ECM 10A Système de commande du moteur
29 ENG BAR 1 15A Débitmètre d'air, soupape de commande EGR
30 P.WIND 2 20A Lève-vitres électriques
31 STOP 10A Feux de freinage
32 HORN 20A Avertisseur
33 ENG B+ 25A PCM
34 HAZARD 10A Feux de détresse, clignotants

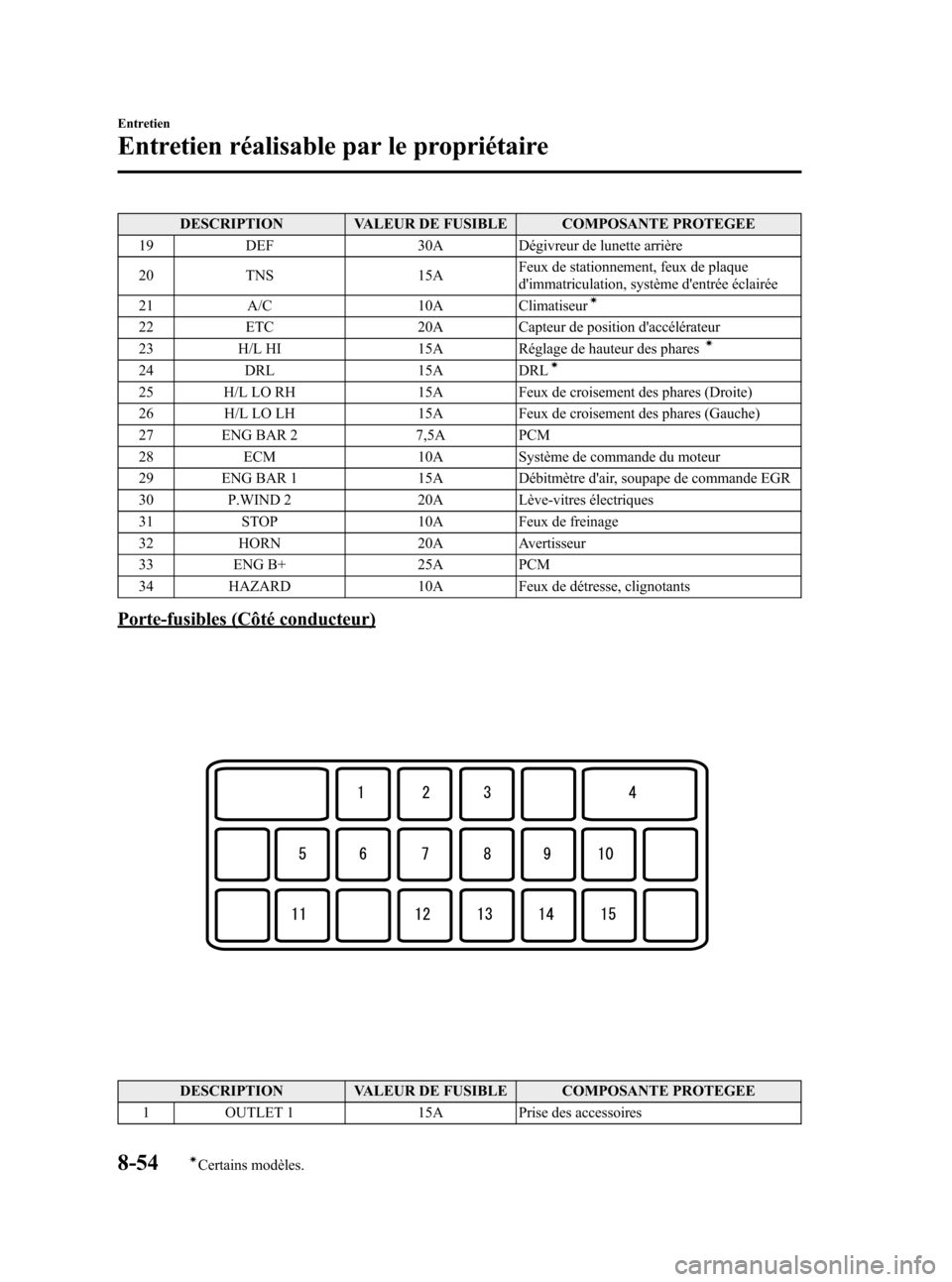

Porte-fusibles (Côté conducteur)
DESCRIPTION VALEUR DE FUSIBLE COMPOSANTE PROTEGEE
1 OUTLET 1 15A Prise des accessoires
