463
Características de su vehículo

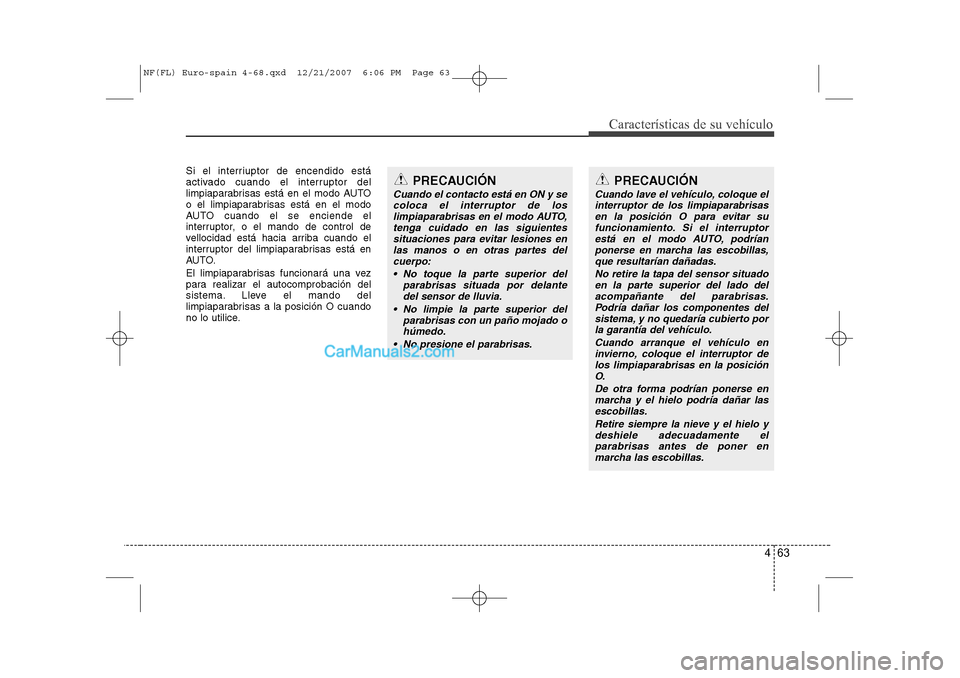

Si el interriuptor de encendido está
activado cuando el interruptor del
limpiaparabrisas está en el modo AUTO
o el limpiaparabrisas está en el modo
AUTO cuando el se enciende el
interruptor, o el mando de control de
vellocidad está hacia arriba cuando el
interruptor del limpiaparabrisas está en
AUTO.
El limpiaparabrisas funcionará una vez
para realizar el autocomprobación del
sistema. Lleve el mando del
limpiaparabrisas a la posición O cuando
no lo utilice.PRECAUCIÓN
Cuando lave el vehículo, coloque elinterruptor de los limpiaparabrisasen la posición O para evitar su funcionamiento. Si el interruptor
está en el modo AUTO, podríanponerse en marcha las escobillas, que resultarían dañadas.
No retire la tapa del sensor situadoen la parte superior del lado del
acompañante del parabrisas. Podría dañar los componentes delsistema, y no quedaría cubierto por
la garantía del vehículo.
Cuando arranque el vehículo eninvierno, coloque el interruptor delos limpiaparabrisas en la posición O.
De otra forma podrían ponerse enmarcha y el hielo podría dañar lasescobillas.
Retire siempre la nieve y el hielo ydeshiele adecuadamente el
parabrisas antes de poner enmarcha las escobillas.
PRECAUCIÓN
Cuando el contacto está en ON y se
coloca el interruptor de los limpiaparabrisas en el modo AUTO,tenga cuidado en las siguientes
situaciones para evitar lesiones enlas manos o en otras partes delcuerpo:
 No toque la parte superior del parabrisas situada por delante
del sensor de lluvia.
 No limpie la parte superior del parabrisas con un paño mojado ohúmedo.
 No presione el parabrisas.
NF(FL) Euro-spain 4-68.qxd 12/21/2007 6:06 PM Page 63

479
Características de su vehículo

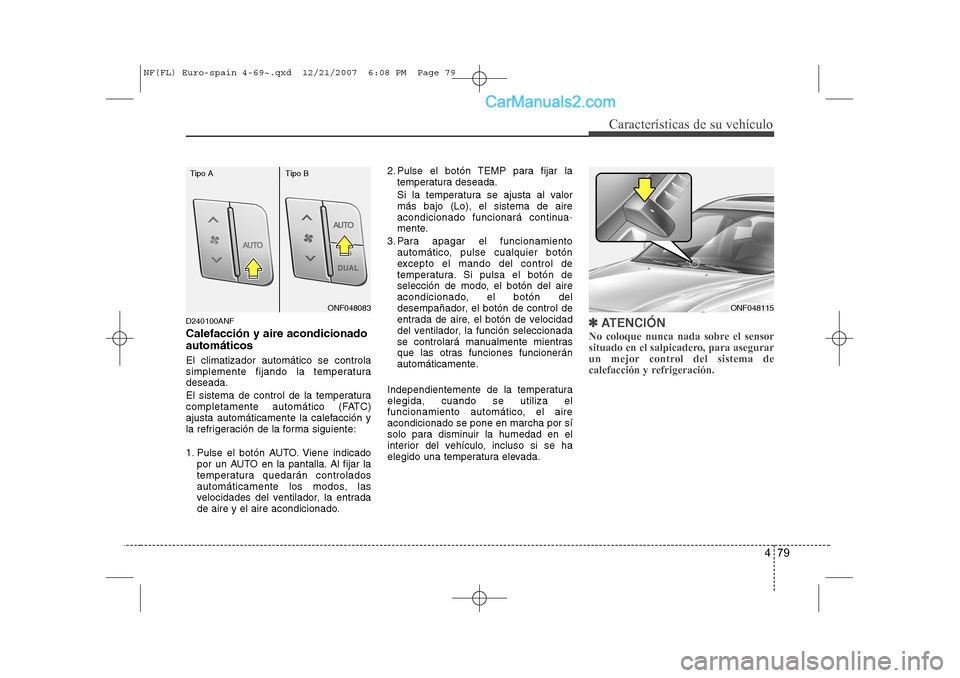

D240100ANF Calefacción y aire acondicionado automáticos El climatizador automático se controla
simplemente fijando la temperaturadeseada.
El sistema de control de la temperatura
completamente automático (FATC)
ajusta automáticamente la calefacción y
la refrigeración de la forma siguiente:
1. Pulse el botón AUTO. Viene indicadopor un AUTO en la pantalla. Al fijar la
temperatura quedarán controlados
automáticamente los modos, las
velocidades del ventilador, la entrada
de aire y el aire acondicionado. 2. Pulse el botón TEMP para fijar la
temperatura deseada.
Si la temperatura se ajusta al valor más bajo (Lo), el sistema de aire
acondicionado funcionará continua
-mente.
3. Para apagar el funcionamiento automático, pulse cualquier botón
excepto el mando del control de
temperatura. Si pulsa el botón de
selección de modo, el botón del aire
acondicionado, el botón del
desempañador, el botón de control de
entrada de aire, el botón de velocidad
del ventilador, la función seleccionada
se controlará manualmente mientras
que las otras funciones funcionerán
automáticamente.
Independientemente de la temperaturaelegida, cuando se utiliza el
funcionamiento automático, el aireacondicionado se pone en marcha por sí
solo para disminuir la humedad en el
interior del vehículo, incluso si se ha
elegido una temperatura elevada.
✽✽ ATENCIÓN
No coloque nunca nada sobre el sensor
situado en el salpicadero, para asegurar
un mejor control del sistema de
calefacción y refrigeración.
ONF048115ONF048083
Tipo A Tipo B
NF(FL) Euro-spain 4-69~.qxd 12/21/2007 6:08 PM Page 79

Mantenimiento
40
7

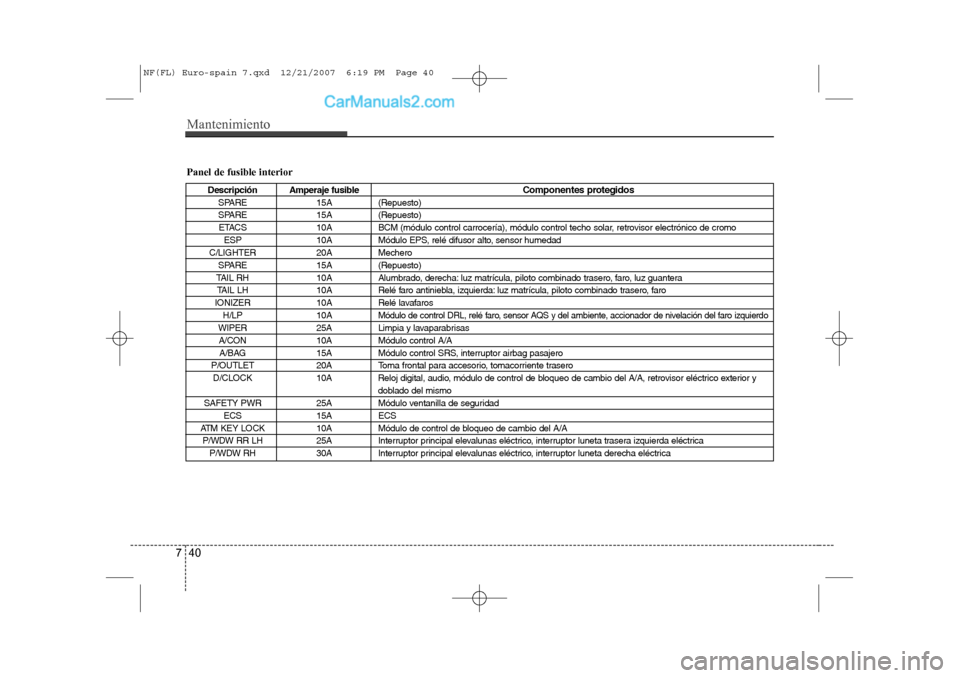

Panel de fusible interior
Descripción Amperaje fusible Componentes protegidos
SPARE 15A (Repuesto)
SPARE 15A (Repuesto) ETACS 10A BCM (módulo control carrocería), módulo control techo solar, retrovisor electrónico de cromo ESP 10A Módulo EPS, relé difusor alto, sensor humedad
C/LIGHTER 20A Mechero SPARE 15A (Repuesto)
TAIL RH 10A Alumbrado, derecha: luz matrícula, piloto combinado trasero, faro, luz guantera TAIL LH 10A Relé faro antiniebla, izquierda: luz matrícula, piloto combinado trasero, faro
IONIZER 10A Relé lavafaros H/LP 10A
Módulo de control DRL, relé faro, sensor AQS y del ambiente, accionador de nivelación del faro izquierdo
WIPER 25A Limpia y lavaparabrisasA/CON 10A Módulo control A/A A/BAG 15A Módulo control SRS, interruptor airbag pasajero
P/OUTLET 20A Toma frontal para accesorio, tomacorriente trasero D/CLOCK 10A Reloj digital, audio, módulo de control de bloqueo de cambio del A/A, retrovisor eléctrico exterior y doblado del mismo
SAFETY PWR 25A Módulo ventanilla de seguridad ECS 15A ECS
ATM KEY LOCK 10A Módulo de control de bloqueo de cambio del A/A P/WDW RR LH 25A Interruptor principal elevalunas eléctrico, interruptor luneta trasera izquierda eléctrica P/WDW RH 30A Interruptor principal elevalunas eléctrico, interruptor luneta derecha eléctrica
NF(FL) Euro-spain 7.qxd 12/21/2007 6:19 PM Page 40

741
Mantenimiento

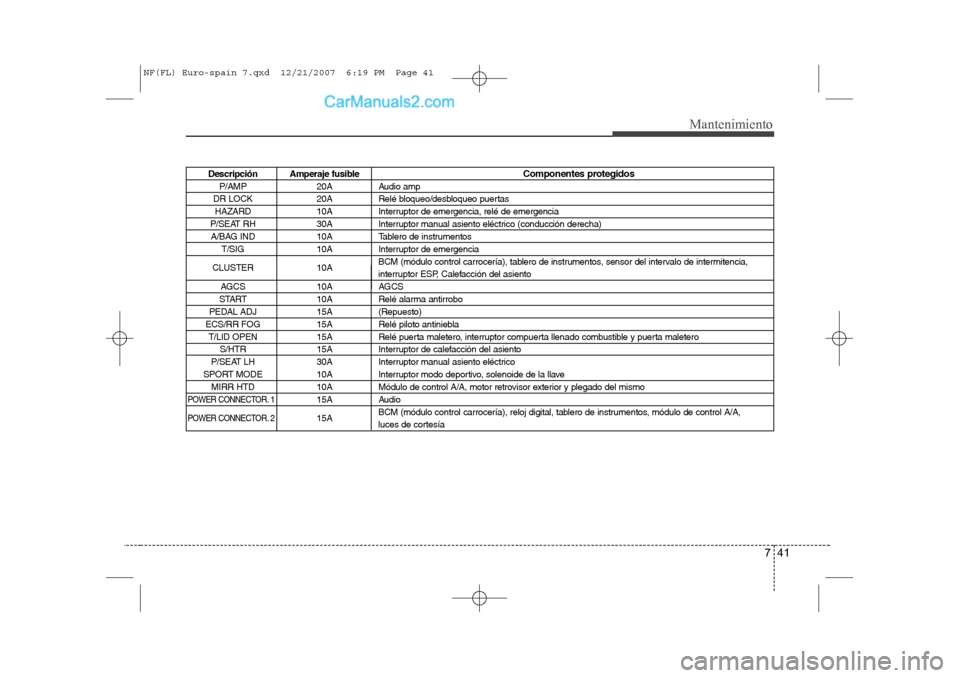

Descripción Amperaje fusibleComponentes protegidos
P/AMP 20A Audio amp
DR LOCK 20A Relé bloqueo/desbloqueo puertas HAZARD 10A Interruptor de emergencia, relé de emergencia
P/SEAT RH 30A Interruptor manual asiento eléctrico (conducción derecha) A/BAG IND 10A Tablero de instrumentos T/SIG 10A Interruptor de emergencia
CLUSTER 10A BCM (módulo control carrocería), tablero de instrumentos, sensor del intervalo de intermitencia,
interruptor ESP, Calefacción del asiento
AGCS 10A AGCS
START 10A Relé alarma antirrobo
PEDAL ADJ 15A (Repuesto)
ECS/RR FOG 15A Relé piloto antiniebla T/LID OPEN 15A Relé puerta maletero, interruptor compuerta llenado combustible y puerta maletero S/HTR 15A Interruptor de calefacción del asiento
P/SEAT LH 30A Interruptor manual asiento eléctrico
SPORT MODE 10A Interruptor modo deportivo, solenoide de la llave MIRR HTD 10A Módulo de control A/A, motor retrovisor exterior y plegado del mismo
POWER CONNECTOR. 115A Audio
POWER CONNECTOR. 215A BCM (módulo control carrocería), reloj digital, tablero de instrumentos, módulo de control A/A,
luces de cortesía
NF(FL) Euro-spain 7.qxd 12/21/2007 6:19 PM Page 41

743
Mantenimiento

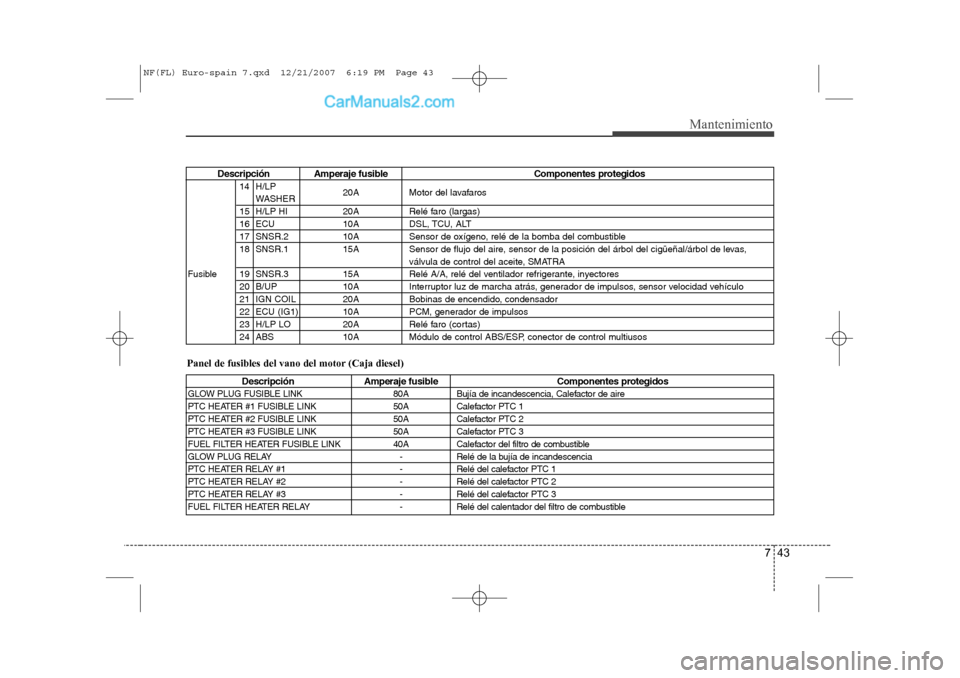

Descripción Amperaje fusible Componentes protegidos14 H/LP 20A Motor del lavafaros
WASHER
15 H/LP HI 20A Relé faro (largas)
16 ECU 10A DSL, TCU, ALT
17 SNSR.2 10A Sensor de oxígeno, relé de la bomba del combustible
18 SNSR.1 15A Sensor de flujo del aire, sensor de la posición del árbol del cigüeñal/árbol de levas, válvula de control del aceite, SMATRA
Fusible 19 SNSR.3 15A Relé A/A, relé del ventilador refrigerante, inyectores 20 B/UP 10A Interruptor luz de marcha atrás, generador de impulsos, sensor velocidad vehículo
21 IGN COIL 20A Bobinas de encendido, condensador
22 ECU (IG1) 10A PCM, generador de impulsos
23 H/LP LO 20A Relé faro (cortas)
24 ABS 10A Módulo de control ABS/ESP, conector de control multiusos
Descripción Amperaje fusible Componentes protegidos
GLOW PLUG FUSIBLE LINK 80A Bujía de incandescencia, Calefactor de aire
PTC HEATER #1 FUSIBLE LINK 50A Calefactor PTC 1
PTC HEATER #2 FUSIBLE LINK 50A Calefactor PTC 2
PTC HEATER #3 FUSIBLE LINK 50A Calefactor PTC 3
FUEL FILTER HEATER FUSIBLE LINK 40A Calefactor del filtro de combustible
GLOW PLUG RELAY - Relé de la bujía de incandescencia
PTC HEATER RELAY #1 - Relé del calefactor PTC 1
PTC HEATER RELAY #2 - Relé del calefactor PTC 2
PTC HEATER RELAY #3 - Relé del calefactor PTC 3
FUEL FILTER HEATER RELAY - Relé del calentador del filtro de combustible
Panel de fusibles del vano del motor (Caja diesel)
