2008 Alfa Romeo MiTo Notice d'entretien (in French)

224DONNÉES TECHNIQUES
955A1000
199A8000
955A3000955AXB1B 01 ()
955AXB1B 01B ()
955AXA1B 00 (
)
955AXA1B 00B ()
955AXC1B 02 (
)
955AXC1B 02B ()
CODES MOTEUR - VERSIONS CARROSSERIE
(*) Version pour marchés spécifiques
(
) Version 4 places
(
) Version 5 places
Code du moteur Version de la carrosserie
1.4 Essence (*)
1.4 Turbo essence
1.6 JTDM
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 224

955A1000
4 temps
4 en ligne
72,0 x 84,0
1368
10,8
58
78
5750
120
12,2
4000
NGK ZKR7A-10
Essence verte sans
plomb 95 RON
(Spécification EN228)199A8000
4 temps
4 en ligne
72,0 x 84,0
1368
9,8
114
155 (
❏)
5500
NORMAL DYNAMIC
201 230
20,5 23,5
5000 3000
NGK IKR9F8
Essence verte sans plomb
95 RON ou 98 RON
(Spécification EN228)
955A3000
Diesel
4 en ligne
79,5 x 80,5
1598
16,5
88
120
3750
NORMAL DYNAMIC
280 320
28,5 32,6
1500 1750
–
Gazole pour traction
automobile
(Spécification EN590)
DONNÉES TECHNIQUES225
6
MOTEUR
(*) Version pour marchés spécifiques
(
❏) La puissance maxi de 155 Ch este obtenue en utilisant essence verte sans plomb 98 RON
GENERALITES 1.4 Essence (*) 1.4 Turbo Essence 1.6 JTDM
Code type
Cycle
Nombre et position des cylindres
Diamètre et course des pistons mm
Cylindrée totale cm3
Rapport de compression
Puissance maxi (CEE) kW
Ch
régime correspondant tours/min
Puissance maxi (CEE) Nm
kgm
régime correspondant tours/min
Bougies d’allumage
Carburant
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 225

226DONNÉES TECHNIQUES
A six vitesses avant plus marche arrière avec synchronisateurs pour l’enclenchement des vitesses avant
A réglage automatique et pédale sans course à vide
Avant
ALIMENTATION
TRANSMISSION
Des modifications ou des réparations du système d’alimentation effectuées de manière non correcte et sans tenir
compte des caractéristiques techniques du système peuvent provoquer des anomalies de fonctionnement avec des
risques d’incendie.
1.4 Essence 1.4 Turbo Essence 1.6 JTDM
Alimentation
1.4 Essence - 1.4 Turbo Essence - 1.6 JTDM
Boîte de vitesses
Embrayage
Traction
Injection électronique Multipoint
séquentielle phasée à contrôle
électronique avec turbo et
échangeur de chaleurInjection directe Multijet
“Common Rail” à contrôle
électronique avec turbo
et échangeur de chaleurInjection électronique
Multipoint séquentielle
phasée avec
contrôle de cliquetis
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 226

DONNÉES TECHNIQUES227
6
A roues indépendantes type Mc Pherson avec barre stabilisatrice
A roues interconnectées avec pont de torsion
A disques autoventilés
A disque
Commandé par un levier manuel qui agit sur les freins arrières
FREINS
ATTENTION L’eau, le verglas et le sel de déneigement qui sont sur la chaussée peuvent se déposer sur les disques de freins et en réduire
l’efficacité lors du premier freinage.
SUSPENSIONS
1.4 Essence - 1.4 Turbo Essence - 1.6 JTDM
Freins de service:
– avant
– arrière
Frein de stationnement
1.4 Essence - 1.4 Turbo Essence - 1.6 JTDM
Avant
Arrière
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 227

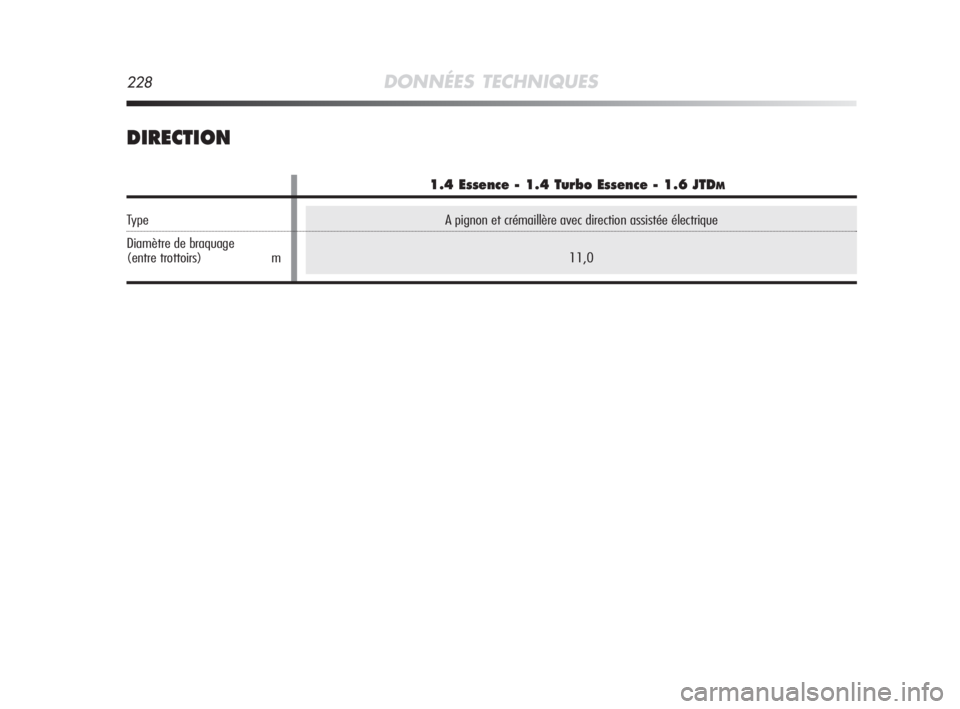

228DONNÉES TECHNIQUES
DIRECTION
A pignon et crémaillère avec direction assistée électrique
11,0
1.4 Essence - 1.4 Turbo Essence - 1.6 JTDM
Type
Diamètre de braquage
(entre trottoirs) m
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 228

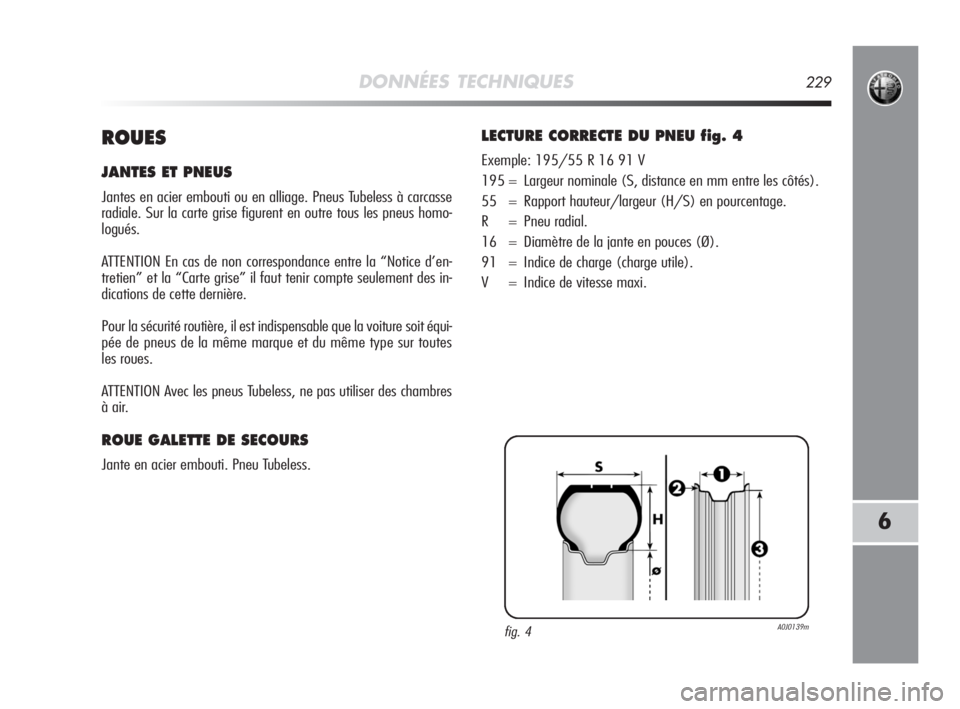

DONNÉES TECHNIQUES229
6
ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage. Pneus Tubeless à carcasse
radiale. Sur la carte grise figurent en outre tous les pneus homo-
logués.
ATTENTION En cas de non correspondance entre la “Notice d’en-
tretien” et la “Carte grise” il faut tenir compte seulement des in-
dications de cette dernière.
Pour la sécurité routière, il est indispensable que la voiture soit équi-
pée de pneus de la même marque et du même type sur toutes
les roues.
ATTENTION Avec les pneus Tubeless, ne pas utiliser des chambres
à air.
ROUE GALETTE DE SECOURS
Jante en acier embouti. Pneu Tubeless.
LECTURE CORRECTE DU PNEU fig. 4
Exemple: 195/55 R 16 91 V
195 = Largeur nominale (S, distance en mm entre les côtés).
55 = Rapport hauteur/largeur (H/S) en pourcentage.
R = Pneu radial.
16 = Diamètre de la jante en pouces (Ø).
91 = Indice de charge (charge utile).
V = Indice de vitesse maxi.
fig. 4A0J0139m
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 229

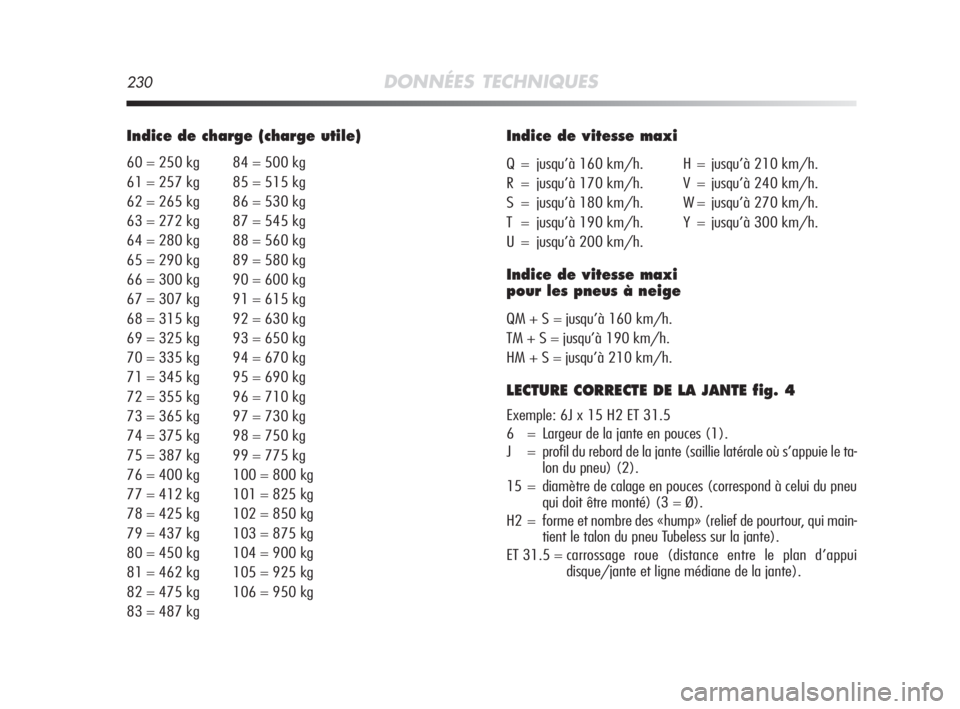

230DONNÉES TECHNIQUES
Indice de charge (charge utile)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
Indice de vitesse maxi
Q = jusqu’à 160 km/h. H = jusqu’à 210 km/h.
R = jusqu’à 170 km/h. V = jusqu’à 240 km/h.
S = jusqu’à 180 km/h. W = jusqu’à 270 km/h.
T = jusqu’à 190 km/h. Y = jusqu’à 300 km/h.
U = jusqu’à 200 km/h.
Indice de vitesse maxi
pour les pneus à neige
QM + S = jusqu’à 160 km/h.
TM + S = jusqu’à 190 km/h.
HM + S = jusqu’à 210 km/h.
LECTURE CORRECTE DE LA JANTE fig. 4
Exemple: 6J x 15 H2 ET 31.5
6 = Largeur de la jante en pouces (1).
J = profil du rebord de la jante (saillie latérale où s’appuie le ta-
lon du pneu) (2).
15 = diamètre de calage en pouces (correspond à celui du pneu
qui doit être monté) (3 = Ø).
H2 = forme et nombre des «hump» (relief de pourtour, qui main-
tient le talon du pneu Tubeless sur la jante).
ET 31.5 = carrossage roue (distance entre le plan d’appui
disque/jante et ligne médiane de la jante).
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 230

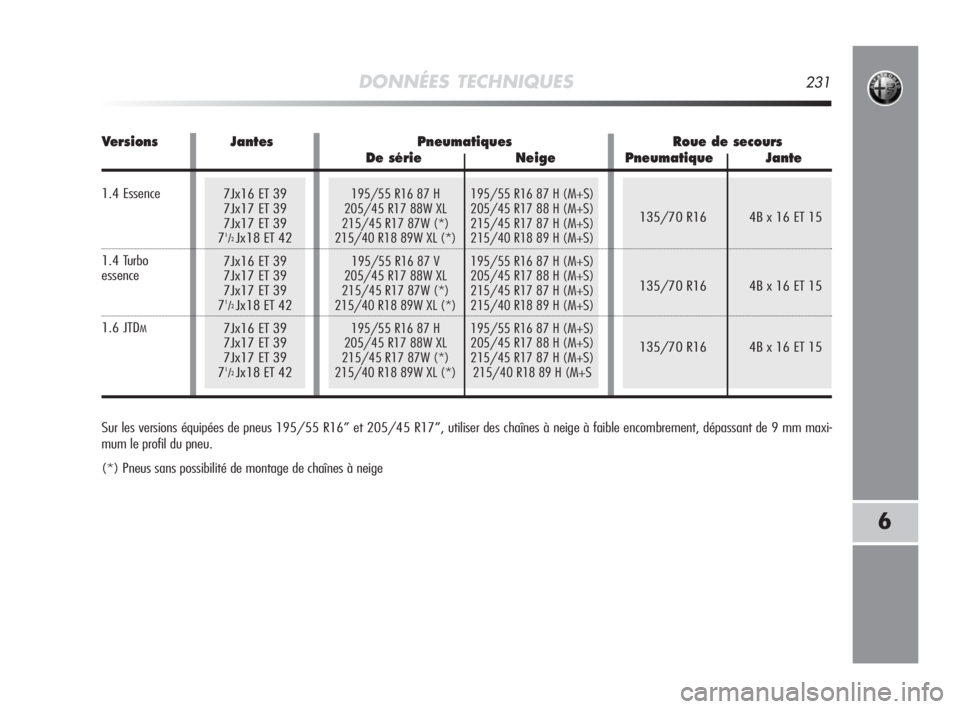

135/70 R16 4B x 16 ET 15
135/70 R16 4B x 16 ET 15
135/70 R16 4B x 16 ET 15
DONNÉES TECHNIQUES231
6
195/55 R16 87 H 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S)
195/55 R16 87 V 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S)
195/55 R16 87 H 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S
Sur les versions équipées de pneus 195/55 R16” et 205/45 R17”, utiliser des chaînes à neige à faible encombrement, dépassant de 9 mm maxi-
mum le profil du pneu.
(*) Pneus sans possibilité de montage de chaînes à neige
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
Versions Jantes Pneumatiques Roue de secours
De série Neige Pneumatique Jante
1.4 Essence
1.4 Turbo
essence
1.6 JTDM
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 231
