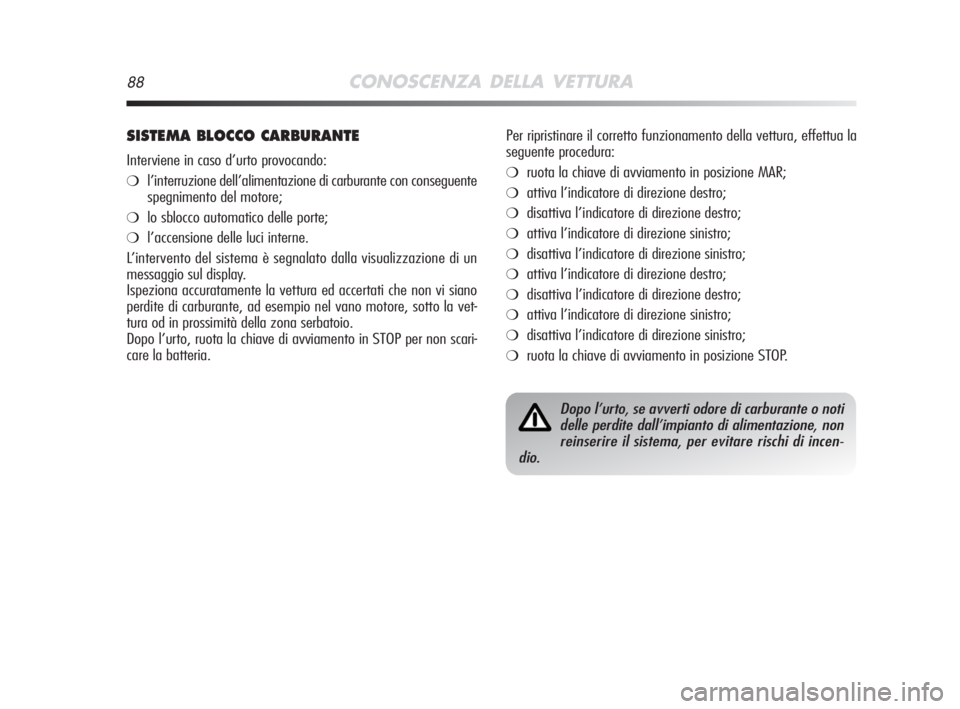

88CONOSCENZA DELLA VETTURA
SISTEMA BLOCCO CARBURANTE
Interviene in caso d’urto provocando:
❍l’interruzione dell’alimentazione di carburante con conseguente
spegnimento del motore;
❍lo sblocco automatico delle porte;
❍l’accensione delle luci interne.
L’intervento del sistema è segnalato dalla visualizzazione di un
messaggio sul display.
Ispeziona accuratamente la vettura ed accertati che non vi siano
perdite di carburante, ad esempio nel vano motore, sotto la vet-
tura od in prossimità della zona serbatoio.
Dopo l’urto, ruota la chiave di avviamento in STOP per non scari-
care la batteria.
Dopo l’urto, se avverti odore di carburante o noti
delle perdite dall’impianto di alimentazione, non
reinserire il sistema, per evitare rischi di incen-
dio.
Per ripristinare il corretto funzionamento della vettura, effettua la
seguente procedura:
❍ruota la chiave di avviamento in posizione MAR;
❍attiva l’indicatore di direzione destro;
❍disattiva l’indicatore di direzione destro;
❍attiva l’indicatore di direzione sinistro;
❍disattiva l’indicatore di direzione sinistro;
❍attiva l’indicatore di direzione destro;
❍disattiva l’indicatore di direzione destro;
❍attiva l’indicatore di direzione sinistro;
❍disattiva l’indicatore di direzione sinistro;
❍ruota la chiave di avviamento in posizione STOP.
001-126 Alfa MiTo 11-06-2008 9:41 Pagina 88

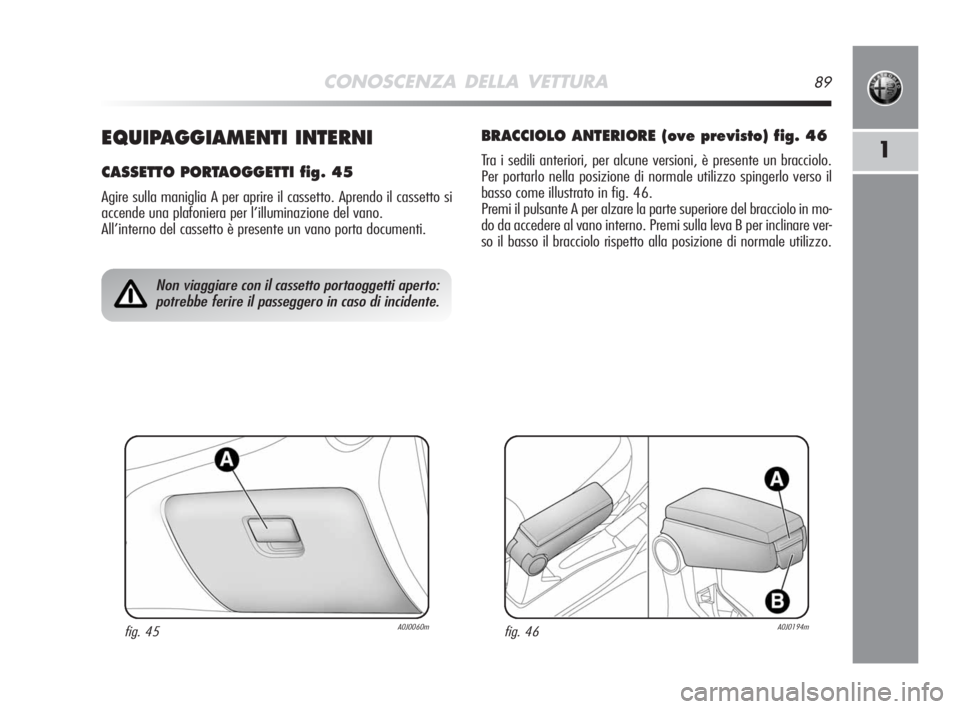

CONOSCENZA DELLA VETTURA89
11EQUIPAGGIAMENTI INTERNI
CASSETTO PORTAOGGETTI fig. 45
Agire sulla maniglia A per aprire il cassetto. Aprendo il cassetto si
accende una plafoniera per l’illuminazione del vano.
All’interno del cassetto è presente un vano porta documenti.
BRACCIOLO ANTERIORE (ove previsto) fig. 46
Tra i sedili anteriori, per alcune versioni, è presente un bracciolo.
Per portarlo nella posizione di normale utilizzo spingerlo verso il
basso come illustrato in fig. 46.
Premi il pulsante A per alzare la parte superiore del bracciolo in mo-
do da accedere al vano interno. Premi sulla leva B per inclinare ver-
so il basso il bracciolo rispetto alla posizione di normale utilizzo.
fig. 45A0J0060mfig. 46A0J0194m
Non viaggiare con il cassetto portaoggetti aperto:
potrebbe ferire il passeggero in caso di incidente.
001-126 Alfa MiTo 11-06-2008 9:41 Pagina 89

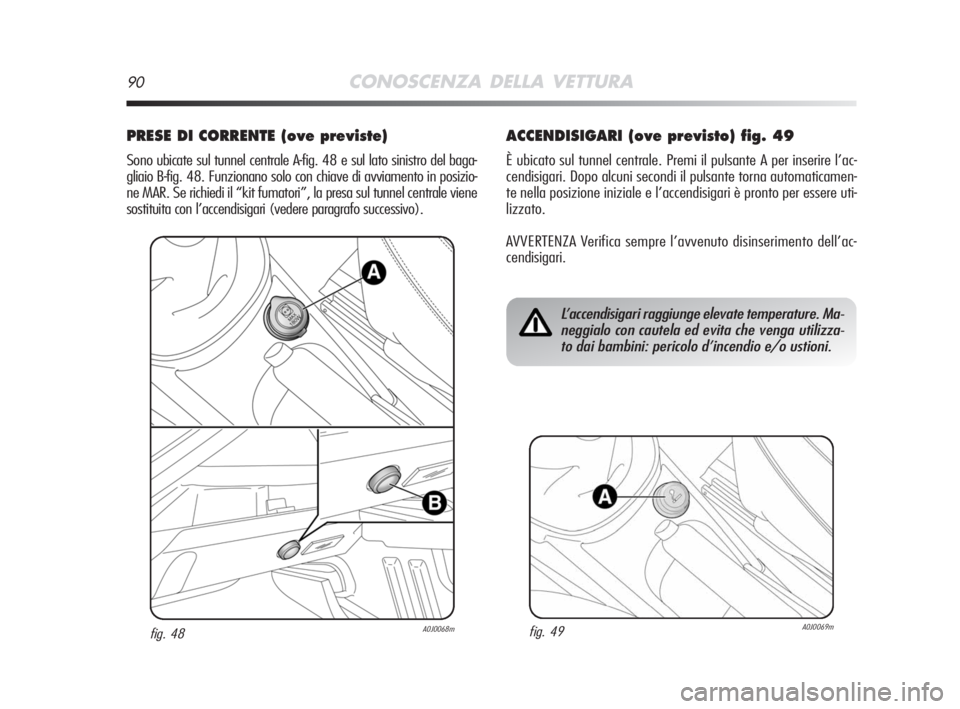

90CONOSCENZA DELLA VETTURA
PRESE DI CORRENTE (ove previste)
Sono ubicate sul tunnel centrale A-fig. 48 e sul lato sinistro del baga-
gliaio B-fig. 48. Funzionano solo con chiave di avviamento in posizio-
ne MAR. Se richiedi il “kit fumatori”, la presa sul tunnel centrale viene
sostituita con l’accendisigari (vedere paragrafo successivo).
ACCENDISIGARI (ove previsto) fig. 49
È ubicato sul tunnel centrale. Premi il pulsante A per inserire l’ac-
cendisigari. Dopo alcuni secondi il pulsante torna automaticamen-
te nella posizione iniziale e l’accendisigari è pronto per essere uti-
lizzato.
AVVERTENZA Verifica sempre l’avvenuto disinserimento dell’ac-
cendisigari.
fig. 48A0J0068m
L’accendisigari raggiunge elevate temperature. Ma-
neggialo con cautela ed evita che venga utilizza-
to dai bambini: pericolo d’incendio e/o ustioni.
fig. 49A0J0069m
001-126 Alfa MiTo 11-06-2008 9:41 Pagina 90

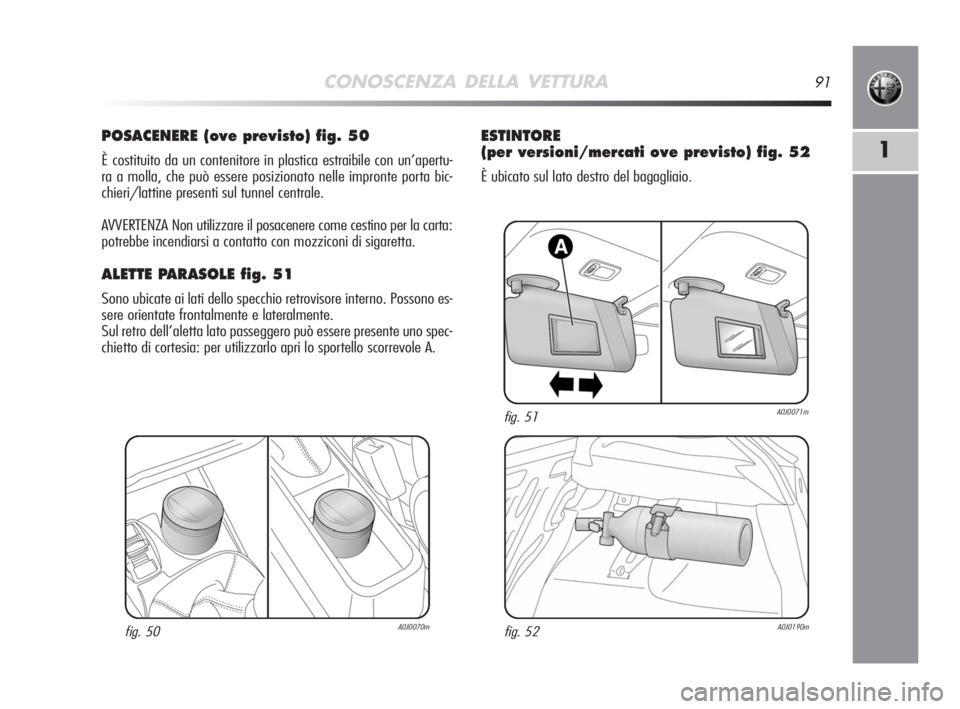

CONOSCENZA DELLA VETTURA91
1
POSACENERE (ove previsto) fig. 50
È costituito da un contenitore in plastica estraibile con un’apertu-
ra a molla, che può essere posizionato nelle impronte porta bic-
chieri/lattine presenti sul tunnel centrale.
AVVERTENZA Non utilizzare il posacenere come cestino per la carta:
potrebbe incendiarsi a contatto con mozziconi di sigaretta.
ALETTE PARASOLE fig. 51
Sono ubicate ai lati dello specchio retrovisore interno. Possono es-
sere orientate frontalmente e lateralmente.
Sul retro dell’aletta lato passeggero può essere presente uno spec-
chietto di cortesia: per utilizzarlo apri lo sportello scorrevole A.
fig. 50A0J0070m
ESTINTORE
(per versioni/mercati ove previsto) fig. 52
È ubicato sul lato destro del bagagliaio.
fig. 51A0J0071m
fig. 52A0J0190m
001-126 Alfa MiTo 11-06-2008 9:41 Pagina 91

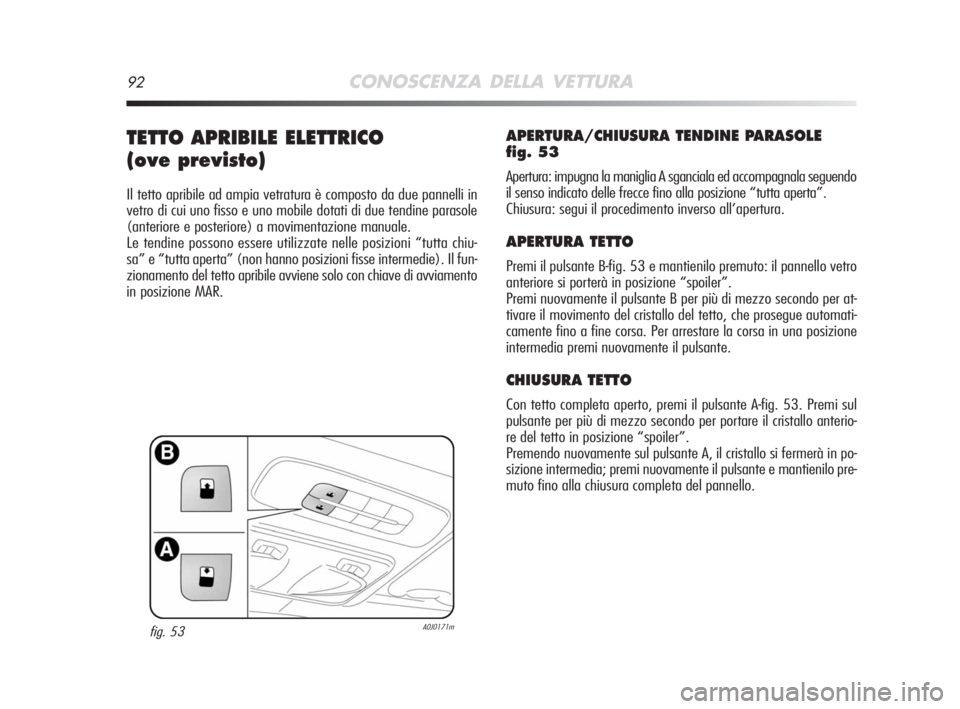

92CONOSCENZA DELLA VETTURA
TETTO APRIBILE ELETTRICO
(ove previsto)
Il tetto apribile ad ampia vetratura è composto da due pannelli in
vetro di cui uno fisso e uno mobile dotati di due tendine parasole
(anteriore e posteriore) a movimentazione manuale.
Le tendine possono essere utilizzate nelle posizioni “tutta chiu-
sa” e “tutta aperta” (non hanno posizioni fisse intermedie). Il fun-
zionamento del tetto apribile avviene solo con chiave di avviamento
in posizione MAR.
APERTURA/CHIUSURA TENDINE PARASOLE
fig. 53
Apertura: impugna la maniglia A sganciala ed accompagnala seguendo
il senso indicato delle frecce fino alla posizione “tutta aperta”.
Chiusura: segui il procedimento inverso all’apertura.
APERTURA TETTO
Premi il pulsante B-fig. 53 e mantienilo premuto: il pannello vetro
anteriore si porterà in posizione “spoiler”.
Premi nuovamente il pulsante B per più di mezzo secondo per at-
tivare il movimento del cristallo del tetto, che prosegue automati-
camente fino a fine corsa. Per arrestare la corsa in una posizione
intermedia premi nuovamente il pulsante.
CHIUSURA TETTO
Con tetto completa aperto, premi il pulsante A-fig. 53. Premi sul
pulsante per più di mezzo secondo per portare il cristallo anterio-
re del tetto in posizione “spoiler”.
Premendo nuovamente sul pulsante A, il cristallo si fermerà in po-
sizione intermedia; premi nuovamente il pulsante e mantienilo pre-
muto fino alla chiusura completa del pannello.
fig. 53A0J0171m
001-126 Alfa MiTo 11-06-2008 9:41 Pagina 92

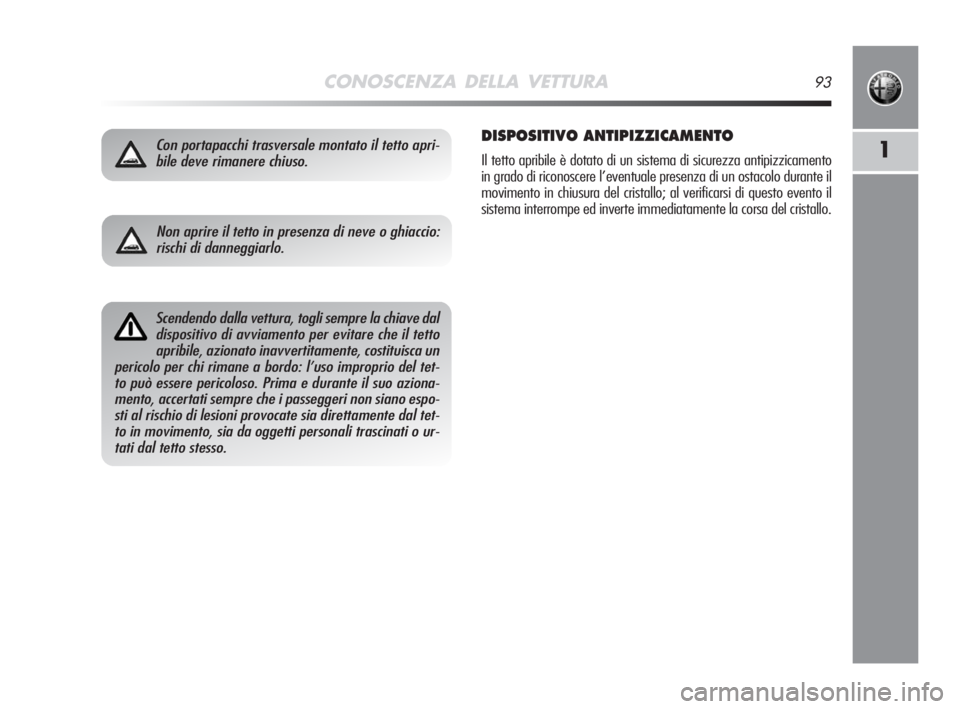

CONOSCENZA DELLA VETTURA93
1Con portapacchi trasversale montato il tetto apri-
bile deve rimanere chiuso.DISPOSITIVO ANTIPIZZICAMENTO
Il tetto apribile è dotato di un sistema di sicurezza antipizzicamento
in grado di riconoscere l’eventuale presenza di un ostacolo durante il
movimento in chiusura del cristallo; al verificarsi di questo evento il
sistema interrompe ed inverte immediatamente la corsa del cristallo.
Scendendo dalla vettura, togli sempre la chiave dal
dispositivo di avviamento per evitare che il tetto
apribile, azionato inavvertitamente, costituisca un
pericolo per chi rimane a bordo: l’uso improprio del tet-
to può essere pericoloso. Prima e durante il suo aziona-
mento, accertati sempre che i passeggeri non siano espo-
sti al rischio di lesioni provocate sia direttamente dal tet-
to in movimento, sia da oggetti personali trascinati o ur-
tati dal tetto stesso.
Non aprire il tetto in presenza di neve o ghiaccio:
rischi di danneggiarlo.
001-126 Alfa MiTo 11-06-2008 9:41 Pagina 93

94CONOSCENZA DELLA VETTURA
PROCEDURA DI INIZIALIZZAZIONE
In seguito ad un eventuale scollegamento della batteria o all’in-
terruzione del fusibile di protezione, è necessario inizializzare nuo-
vamente il funzionamento del tetto apribile.
Procedi come segue:
❍premi il pulsante A-fig. 54 in posizione di chiusura;
❍tieni premuto il pulsante per fare in modo che il tetto, a scat-
ti, si chiuda completamente;
❍attendi, dopo la completa chiusura del tetto, l’arresto del mo-
tore elettrico del tetto.
MANOVRA DI EMERGENZA
In caso di mancato funzionamento del pulsante A-fig. 53, il tetto
apribile può essere manovrato manualmente.
Procedi come segue:
❍rimuovi il tappo A-fig. 55 ubicato sul rivestimento interno, tra
le due tendine parasole;
❍preleva la chiave ubicata nel contenitore attrezzi (presente
nel bagagliaio);
❍introduci la chiave nella sede B e ruotala:
– in senso orario per aprire il tetto;
– in senso antiorario per chiudere il tetto.
fig. 54A0J0172mfig. 55A0J0173m
001-126 Alfa MiTo 11-06-2008 9:41 Pagina 94

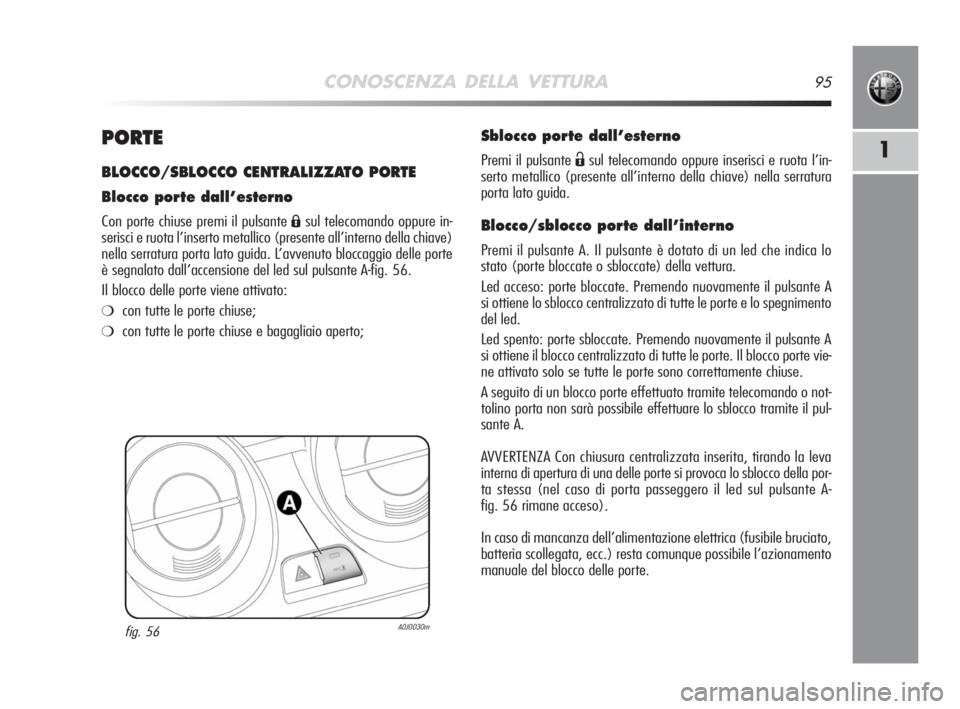

CONOSCENZA DELLA VETTURA95
1PORTE
BLOCCO/SBLOCCO CENTRALIZZATO PORTE
Blocco porte dall’esterno
Con porte chiuse premi il pulsante Ásul telecomando oppure in-
serisci e ruota l’inserto metallico (presente all’interno della chiave)
nella serratura porta lato guida. L’avvenuto bloccaggio delle porte
è segnalato dall’accensione del led sul pulsante A-fig. 56.
Il blocco delle porte viene attivato:
❍con tutte le porte chiuse;
❍con tutte le porte chiuse e bagagliaio aperto;
fig. 56A0J0030m
Sblocco porte dall’esterno
Premi il pulsante Ësul telecomando oppure inserisci e ruota l’in-
serto metallico (presente all’interno della chiave) nella serratura
porta lato guida.
Blocco/sblocco porte dall’interno
Premi il pulsante A. Il pulsante è dotato di un led che indica lo
stato (porte bloccate o sbloccate) della vettura.
Led acceso: porte bloccate. Premendo nuovamente il pulsante A
si ottiene lo sblocco centralizzato di tutte le porte e lo spegnimento
del led.
Led spento: porte sbloccate. Premendo nuovamente il pulsante A
si ottiene il blocco centralizzato di tutte le porte. Il blocco porte vie-
ne attivato solo se tutte le porte sono correttamente chiuse.
A seguito di un blocco porte effettuato tramite telecomando o not-
tolino porta non sarà possibile effettuare lo sblocco tramite il pul-
sante A.
AVVERTENZA Con chiusura centralizzata inserita, tirando la leva
interna di apertura di una delle porte si provoca lo sblocco della por-
ta stessa (nel caso di porta passeggero il led sul pulsante A-
fig. 56 rimane acceso).
In caso di mancanza dell’alimentazione elettrica (fusibile bruciato,
batteria scollegata, ecc.) resta comunque possibile l’azionamento
manuale del blocco delle porte.
001-126 Alfa MiTo 11-06-2008 9:41 Pagina 95
