2008 Alfa Romeo 159 display

60
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

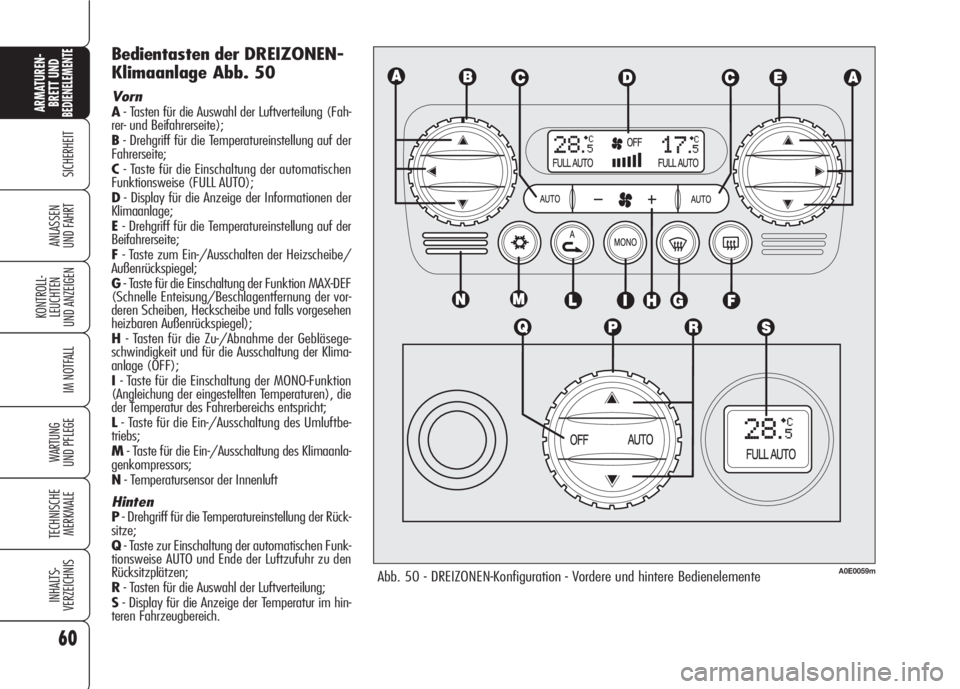

Bedientasten der DREIZONEN-
Klimaanlage Abb. 50
VornA- Tasten für die Auswahl der Luftverteilung (Fah-
rer- und Beifahrerseite);
B- Drehgriff für die Temperatureinstellung auf der
Fahrerseite;
C- Taste für die Einschaltung der automatischen
Funktionsweise (FULL AUTO);
D- Display für die Anzeige der Informationen der
Klimaanlage;
E- Drehgriff für die Temperatureinstellung auf der
Beifahrerseite;
F- Taste zum Ein-/Ausschalten der Heizscheibe/
Außenrückspiegel;
G- Taste für die Einschaltung der Funktion MAX-DEF
(Schnelle Enteisung/Beschlagentfernung der vor-
deren Scheiben, Heckscheibe und falls vorgesehen
heizbaren Außenrückspiegel);
H- Tasten für die Zu-/Abnahme der Gebläsege-
schwindigkeit und für die Ausschaltung der Klima-
anlage (OFF);
I- Taste für die Einschaltung der MONO-Funktion
(Angleichung der eingestellten Temperaturen), die
der Temperatur des Fahrerbereichs entspricht;
L- Taste für die Ein-/Ausschaltung des Umluftbe-
triebs;
M- Taste für die Ein-/Ausschaltung des Klimaanla-
genkompressors;
N- Temperatursensor der Innenluft
HintenP- Drehgriff für die Temperatureinstellung der Rück-
sitze;
Q- Taste zur Einschaltung der automatischen Funk-
tionsweise AUTO und Ende der Luftzufuhr zu den
Rücksitzplätzen;
R- Tasten für die Auswahl der Luftverteilung;
S- Display für die Anzeige der Temperatur im hin-
teren Fahrzeugbereich.
Abb. 50 - DREIZONEN-Konfiguration - Vordere und hintere BedienelementeA0E0059m

61
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
EINSTELLUNG DER
LUFTTEMPERATUR
Durch Drehen der Drehknöpfe (B/E/P)
im oder gegen den Uhrzeigersinn wird
die gewünschte Lufttemperatur ent-
sprechend im linken vorderen Bereich
(DrehknopfB) oder im rechten vorde-
ren (Drehknopf E) oder hinteren Bereich
(DrehknopfP) des Fahrgastraums er-
höht oder verringert. Die eingestellten
Temperaturen erscheinen auf dem Dis-
playD/S.
Werden die Zwingen der Drehgriffe im
oder gegen den Uhrzeigersinn bis zu den
maximalen Auswahlmöglichkeiten HI
oderLOgedreht, werden entsprechend
die Funktionen der maximalen Erwär-
mung oder Abkühlung eingeschaltet.Funktion HI (HIGH)
(maximale Heizung)
Sie wird eingeschaltet, wenn auf dem
Display eine Temperatur über 32°C ein-
gestellt wird, und kann unabhängig von
der Fahrer- oder Beifahrerseite oder bei-
den eingeschaltet werden. Diese Ein-
stellung führt das System in die Be-
triebsart “Monozone” und erscheint auf
beiden Displays.
Diese Funktion kann eingeschaltet wer-
den, wenn der Innenraum so schnell wie
möglich beheizt werden soll, indem die
Leistungen der Anlage maximal ausge-
nutzt werden.
Die Funktion verwendet die Höchst-
temperatur der Heizflüssigkeit, während
die Luftverteilung und die Gebläsege-
schwindigkeit vom System automatisch
eingestellt werden.
EINSCHALTEN DER
KLIMAANLAGE
Die Anlage kann durch Druck einer be-
liebigen Taste (außer
(,vund MO-
NO eingeschaltet werden. Es empfiehlt
sich jedoch, zuerst auf dem Display die
gewünschten Temperaturen einzustellen
und dann die Taste AUTO zu betätigen.
Die Klimaanlage ermöglicht die individu-
elle Einstellung der gewünschten Tempe-
raturen (für Fahrer und Beifahrer).

62
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Funktion LO (LOW)
(maximale Abkühlung)
Sie wird eingeschaltet, indem auf dem
Display eine Temperatur unter 16°C ein-
gestellt wird. Diese Einstellung erscheint
auf dem Display. Diese Funktion kann
eingeschaltet werden, wenn der Innen-
raum so schnell wie möglich abgekühlt
werden soll, indem die Leistungen der
Anlage maximal ausgenutzt werden.
Die Funktion schließt die Lufterhitzung
aus, schaltet den Umluftbetrieb (um die
Zufuhr von warmer Luft in den Fahrga-
straum zu verhindern) und den Kom-
pressor der Klimaanlage ein, stellt die
Luftverteilung auf
¯/˙, und die Ge-
bläsegeschwindigkeit wird automatisch
vom System gesteuert. Wenn die Funktion eingeschaltet ist,
sind jedoch alle manuellen Einstellungen
möglich. Zum Ausschalten der Funkti-
on genügt es, die Zwinge des Drehgriffs
B/E/Pder eingestellten Temperatur
auf einen Wert unter 16°C zu drehen.
Im gegenüberliegenden oder hinteren
Display (wo vorgesehen) erscheint der
Wert 16°C.
Durch Drücken der Taste AUTO erscheint
im Display eine Temperatur von 16°C,
und es geht auf einen Betriebszustand
mit automatischer Temperatureinstellung
über. Es empfiehlt sich, diese Funkti-
on nicht bei kaltem Motor ein-
zuschalten, um den Eintritt von
nicht ausreichend warmer Luft
in den Innenraum zu vermeiden.
Wenn die Funktion eingeschaltet ist,
sind jedoch alle manuellen Einstellungen
möglich. Zum Ausschalten der Funkti-
on genügt es, die Zwinge des Drehgriffs
(BoderE/P) der eingestellten Tem-
peratur auf einen Wert unter 32°C zu
drehen. Im gegenüberliegenden oder
hinteren Display (wo vorgesehen) er-
scheint der Wert 32°C.
Durch Drücken der Taste AUTO erscheint
im Display eine Temperatur von 32°C,
und es geht auf den Betriebszustand mit
automatischer Temperatureinstellung
über.

63
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
EINSTELLUNG DER
GEBLÄSEGESCHWINDIGKEIT
Die Tasten+/–drücken, um die Ge-
bläsegeschwindigkeit zu erhöhen/re-
duzieren.Die auswählbaren Geschwin-
digkeiten werden durch Aufleuchten der
Balken auf dem Display angezeigt:
❒Mindestgeschwindigkeit = ein Bal-
ken leuchtet;
❒Höchstgeschwindigkeit = 6 Balken
leuchten;
Wenn die Klimaanlage in der Anlas-
sphase im Automatikbetrieb funktioniert,
wird die Gebläsegeschwindigkeit auf die
Mindestgeschwindigkeit gestellt, bis der
Motor angelassen wird.
Bei eingeschaltetem Kompressor und an-
gelassenem Motor kann die Gebläse-
geschwindigkeit nicht die Mindestge-
schwindigkeit unterschreiten.
Das Gebläse kann ausgeschlosen wer-
den (kein Balken leuchtet), aber nur
nach Ausschaltung des Klimaanlagen-
kompressors durch Druck der Taste
√.
Für die Rückstellung der automatischen
Kontrolle der Gebläsegeschwindigkeit
nach einer manuellen Einstellung betäti-
gen Sie die Tasten AUTO. Auch der Schriftzug AUTO erlischt, wenn
das Kontrollsystem (hauptsächlich,
wenn der Kompressor manuell ausge-
schaltet wird) es nicht schafft, die ge-
forderte Temperatur zu erreichen oder
beizubehalten.
Die Taste
√verursacht nicht die Aus-
schaltung der Schrift AUTO, wenn das
System den geforderten Komfort bei-
behalten kann.
Bei niedrigen Außen-
temperaturen emp-
fiehlt sich nicht die Einschal-
tung des Umluftbetriebs, da
die Fensterscheiben dadurch
schneller beschlagen könnten.
ZUR BEACHTUNG
AUTOMATIKBETRIEB DER
KLIMAANLAGE
Durch Druck auf die Taste AUTO (vordere
und hintere Bedientasten) erscheint der
Schriftzug FULL AUTO auf dem Display.
Das System reguliert automatisch:
❒die Gebläsegeschwindigkeit;
❒die Luftverteilung im Innenraum;
❒den Umluftbetrieb;
❒den Klimaanlagenkompressor;
und annulliert alle vorherigen manuel-
len Einstellungen.
Der Schriftzug FULL verschwindet vom
Display im berücksichtigten Bereich
(Fahrer- oder Beifahrerseite oder hinte-
rer Bereich), wenn eine beliebige Steue-
rung ausgenommen die Änderung der
Luftverteilung ausgeführt wird.

65
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
ANGLEICHUNG DER
EINGEGEBENEN
TEMPERATUREN
(MONO-Funktion)
Für die automatische Angleichung der
Temperatur und Luftverteilung der Vor-
der- und Rücksitze an die Temperatur
und Luftverteilung auf der Fahrerseite
drücken Sie die Taste MONO. Die er-
folgte Einschaltung der Funktion wird
durch das Aufleuchten der kreisförmigen
Led an der Taste angezeigt.
Dann drehen Sie den Drehgriff Bfür die
Zu-/Abnahme des gleichen Tempera-
turwertes in den zwei/drei Bereichen.
Die getrennte Funktionsweise der ein-
gestellten Temperaturen für die Insassen
auf den Vorder- und Rücksitzen wird au-
tomatisch wiederhergestellt, wenn der
Fahrgast den Drehgriff EoderPbetätigt
oder erneut die Taste MONO drückt, wor-
aufhin die kreisförmige Led an der Taste
ausgeschaltet wird.
ZUR BEACHTUNGDurch Betätigung
der hinteren Bedientasten (Konfigurati-
on der Dreizonen-Klimaanlage) wird die
MONO-Funktion deaktiviert. Das wird
durch die Ausschaltung der kreisförmi-
gen Led an der Taste MONO angezeigt.
EIN-/AUSSCHALTUNG
DES KLIMAANLAGEN-
KOMPRESSORS
Der Druck auf die Taste √schaltet den
Klimaanlagenkompressor ein: Die er-
folgte Einschaltung der Funktion wird
durch das Aufleuchten der kreisförmigen
Led an der Taste angezeigt.
Zum Ausschalten des Kompressors er-
neut die Taste
√drücken.
Bei ausgeschaltetem Kompressor prüft
das System, ob die Außentemperatur
höher, niedriger oder gleich der einge-
stellten Temperatur ist:
❒Wenn die Außentemperatur niedri-
ger als die eingestellte Temperatur
ist, funktioniert die Anlage normal
und kann die geforderten Leistungen
liefern, auch wenn der Kompressor
ausgeschaltet ist.
❒Wenn die Außentemperatur höher
als die eingestellte Temperatur ist,
kann die Anlage die geforderten Lei-
stungen nicht liefern: In diesem Fall
blinken auf dem Display die ent-
sprechenden Werte der eingestellten
Temperaturen.
BESCHLAGENTFERNUNG/
ENTEISUNG DER
HECKSCHEIBE UND
AUSSENRÜCKSPIEGEL
Der Druck auf die Taste (aktiviert die-
se Funktion: Die erfolgte Einschaltung
der Funktion wird durch das Aufleuchten
der kreisförmigen Led an der Taste an-
gezeigt.
Durch die Einschaltung dieser Funktion
wird auch auf einigen Versionen die Ent-
eisung der Windschutzscheibe im Be-
reich des Wischblatts aktiviert.
Die Funktion ist zeitgesteuert und wird
automatisch nach einigen Minuten oder
durch erneutes Drücken der Taste aus-
geschaltet. Außerdem wird die Funktion
ausgeschaltet, wenn der Motor abge-
stellt wird, wird aber beim folgenden An-
lassvorgang nicht wieder eingeschaltet.
ZUR BEACHTUNGKeine Klebe-
schilder auf die Innenseite der beheiz-
baren Heckscheibe im Bereich der Hei-
zwiderstände aufkleben, um Beschädi-
gungen zu vermeiden.

69
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
AUSSCHALTEN DER
KLIMAANLAGE
Die Taste “–“ drücken, bis auf dem Dis-
play der Schriftzug OFF erscheint.
Bei ausgeschalteter Klimaanlage:
❒speichert das System die ausge-
führten Vorgänge;
❒ist das Display ausgeschaltet (es er-
scheint nur der Schriftzug OFF);
❒wird der Umluftbetrieb eingeschaltet
(die Led auf der Taste leuchtet);
❒wird der Kompressor ausgeschaltet;
❒wird das Gebläse ausgeschaltet.
Um die Klimaanlage wieder einzuschal-
ten, drücken Sie die Taste AUTO oder ei-
ne beliebige andere Taste (außer
(,
vund MONO). Wird die Klimaanla-
ge wieder eingeschaltet, wird der Um-
luftbetrieb wieder in automatischer Be-
triebsart gesteuert.Durch Drücken der Taste OFF auf der hin-
teren Bedientaste erscheint dagegen der
Schriftzug OFF auf dem hinteren Display,
und der Luftstrom an den hinteren Plät-
zen wird abgestellt.
ZUSÄTZLICHE
STANDHEIZUNG
(nur Diesel-
versionen)
(wo vorgesehen)
Das Fahrzeug ist mit einer zusätzlichen
Standheizung ausgestattet, die es er-
möglicht, in den kalten Jahreszeiten
oder im Winter schnell eine komforta-
ble Temperatur im Innenraum zu erhal-
ten.
Die Zusatzheizung funktioniert bei ein-
geschaltetem Motor, wenn die Außen-
temperatur unter 20°C liegt und der Mo-
tor noch nicht die normale Betrieb-
stemperatur erreicht hat. Bei jedem Abklemmen/
Neuanschluss der Batte-
rie warten Sie minde-
stens 3 Minuten, bevor Sie den
elektronischen Schlüssel in das
Zündschloss stecken, damit das
Steuergerät der Klimaanlage die
Position der elektrischen Ar-
beitszylinder rücksetzen kann,
die die Temperatur und die Luft-
verteilung regulieren.

71
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
VORRICHTUNG
“FOLLOW ME HOME”
Diese Vorrichtung erlaubt für einen be-
stimmten Zeitraum die Beleuchtung des
Raums vor dem Fahrzeug.
Aktivierung
Den Hebel innerhalb von 2 Minuten
nach dem Ausschalten des Motors zum
Lenkrad ziehen.
Durch jede Betätigung des Hebels wird
die Leuchtdauer um 30 Sekunden bis
zu maximal 3,5 Minuten verlängert. Da-
nach erfolgt die automatische Abschal-
tung.
Bei jeder Betätigung des Hebels leuch-
tet die Kontrolllampe
3auf der In-
strumententafel, und es erscheint eine
Meldung auf dem Display (siehe Kapi-
tel “Kontrollleuchten und Anzeigen”).
Ausschaltung
Den Hebel über 2 Sekunden lang gegen
das Lenkrad gezogen halten.
SENSOR AUTOMATISCHE
LICHTEINSCHALTUNG
(Dämmerungssensor)
(wo vorgesehen)
Dieser Sensor erfasst die Helligkeit des
Außenlichtes aufgrund der eingegebe-
nen Lichtempfindlichkeit: Je größer die
Empfindlichkeit, desto kleiner ist das für
die Einschaltung der Scheinwerfer not-
wendige Außenlicht.
Auf einigen Versionen kann die Emp-
findlichkeit des Dämmerungssensors
durch Betätigung des “Setup-Menüs”
des Displays eingestellt werden (siehe
Abschnitt “Rekonfigurierbares Multi-
funktionsdisplay” in diesem Kapitel).
Aktivierung
Den Ring A, Abb. 51auf Stellung
2A
drehen: Auf diese Weise erfolgt die au-
tomatische gleichzeitige Einschaltung
des Stand- und Abblendlichts aufgrund
der Helligkeit außerhalb des Fahrzeugs.
Bei automatisch eingeschalteten Lich-
tern und bei Ausschaltungsbefehl durch
den Sensor erfolgt zuerst die Ausschal-
tung des Fernlichts und nach einigen Se-
kunden des Standlichts.Ausschaltung
Durch die Steuerung der Ausschaltung
seitens des Sensors werden die Ab-
blendlichter und nach einigen Sekunden
die Standlichter ausgeschaltet. Der Sen-
sor kann nicht das Vorhandensein von
Nebel erkennen. Bei dieser Bedingung
muss die Einschaltung der Lichter ma-
nuell eingestellt werden.
Fehlermeldungen
Im Falle einer Anomalie des Dämme-
rungssensors leuchtet auf einigen Ver-
sionen die Kontrollleuchte
1auf der In-
strumententafel, während auf anderen
Versionen eine Meldung auf dem Dis-
play erscheint (siehe Kapitel “Kontroll-
leuchten und Anzeigen”).

75
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN

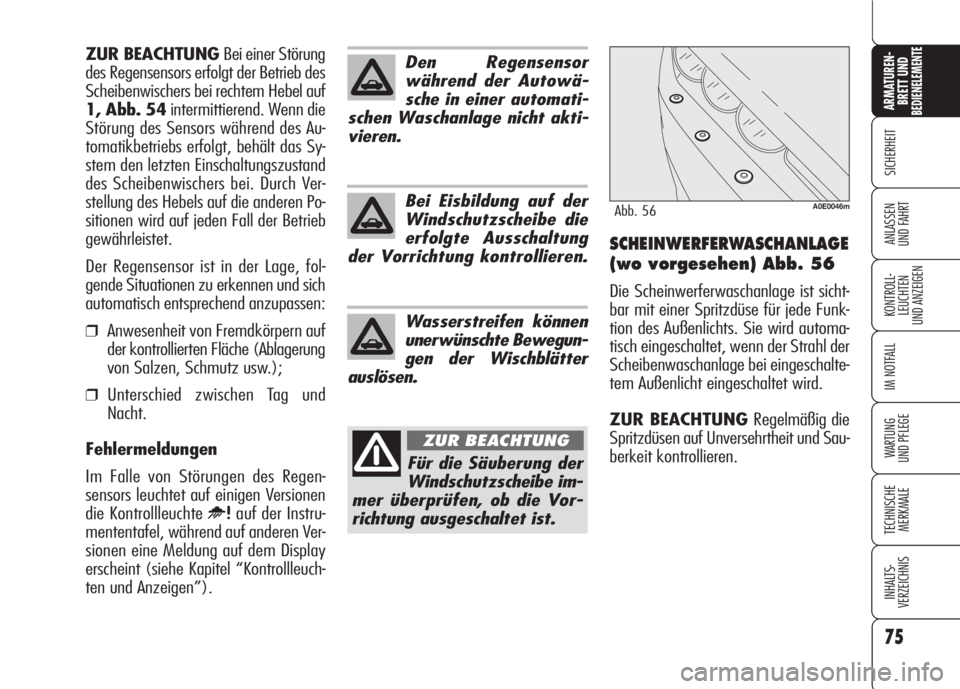

UND FAHRTSCHEINWERFERWASCHANLAGE
(wo vorgesehen) Abb. 56
Die Scheinwerferwaschanlage ist sicht-
bar mit einer Spritzdüse für jede Funk-
tion des Außenlichts. Sie wird automa-
tisch eingeschaltet, wenn der Strahl der
Scheibenwaschanlage bei eingeschalte-
tem Außenlicht eingeschaltet wird.
ZUR BEACHTUNG Regelmäßig die
Spritzdüsen auf Unversehrtheit und Sau-
berkeit kontrollieren. ZUR BEACHTUNG Bei einer Störung
des Regensensors erfolgt der Betrieb des
Scheibenwischers bei rechtem Hebel auf
1, Abb. 54intermittierend. Wenn die
Störung des Sensors während des Au-
tomatikbetriebs erfolgt, behält das Sy-
stem den letzten Einschaltungszustand
des Scheibenwischers bei. Durch Ver-
stellung des Hebels auf die anderen Po-
sitionen wird auf jeden Fall der Betrieb
gewährleistet.
Der Regensensor ist in der Lage, fol-
gende Situationen zu erkennen und sich
automatisch entsprechend anzupassen:
❒Anwesenheit von Fremdkörpern auf
der kontrollierten Fläche (Ablagerung
von Salzen, Schmutz usw.);
❒Unterschied zwischen Tag und
Nacht.
Fehlermeldungen
Im Falle von Störungen des Regen-
sensors leuchtet auf einigen Versionen
die Kontrollleuchte
uauf der Instru-
mententafel, während auf anderen Ver-
sionen eine Meldung auf dem Display
erscheint (siehe Kapitel “Kontrollleuch-
ten und Anzeigen”).
Den Regensensor
während der Autowä-
sche in einer automati-
schen Waschanlage nicht akti-
vieren.
Bei Eisbildung auf der
Windschutzscheibe die
erfolgte Ausschaltung
der Vorrichtung kontrollieren.
Für die Säuberung der
Windschutzscheibe im-
mer überprüfen, ob die Vor-
richtung ausgeschaltet ist.
ZUR BEACHTUNG
A0E0046mAbb. 56
Wasserstreifen können
unerwünschte Bewegun-
gen der Wischblätter
auslösen.
