30
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTDer mittlere Bereich des Displays mit dem
DatumCbleibt aktiv, bis eine Funktion
eingeschaltet wird, die die Anzeige auf
dem Display erfordert (z. B. “Helligkeit-
seinstellung”) oder andere Informationen
über den Zustand des Fahrzeugs.
Bei abgezogenem Schlüssel (bei der Öff-
nung von mindestens einer der Vorder-
türen) leuchtet das Display auf, und es er-
scheinen einige Sekunden lang die Uhr-
zeit, die zurückgelegten Kilometer (oder
Meilen) und die Außentemperatur.
VORHANDENE
INFORMATIONEN ÜBER DEN
ZUSTAND DES FAHRZEUGS
(nach den Vorkommnissen)
❒Termin der programmierten War-
tung.
❒Informationen des Trip Computers.
❒Helligkeitseinstellung der Rheostat-
Bedienelemente.
❒Anzeige des Motorölstandes.
ZUR BEACHTUNGBei Öffnung ei-
ner Vordertür zeigt das Display einige
Sekunden lang die Uhrzeit und die
zurückgelegten Kilometer sowie die
Außentemperatur an.

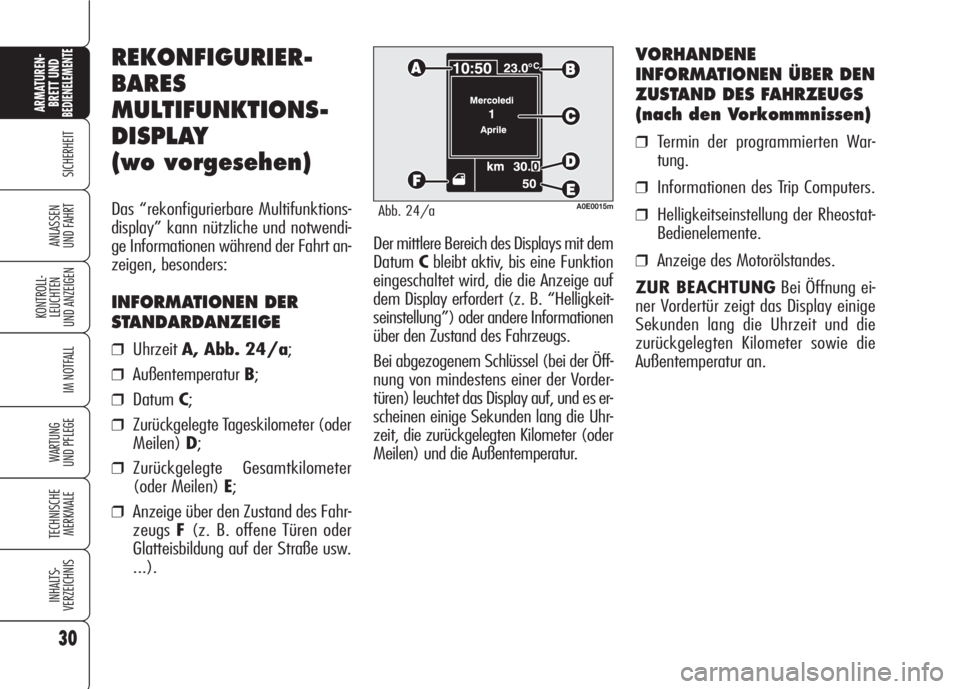

REKONFIGURIER-
BARES
MULTIFUNKTIONS-
DISPLAY
(wo vorgesehen)
Das “rekonfigurierbare Multifunktions-
display” kann nützliche und notwendi-
ge Informationen während der Fahrt an-
zeigen, besonders:
INFORMATIONEN DER
STANDARDANZEIGE
❒Uhrzeit A, Abb. 24/a;
❒AußentemperaturB;
❒DatumC;
❒Zurückgelegte Tageskilometer (oder
Meilen)D;
❒Zurückgelegte Gesamtkilometer
(oder Meilen) E;
❒Anzeige über den Zustand des Fahr-
zeugsF(z. B. offene Türen oder
Glatteisbildung auf der Straße usw.
...).
A0E0015mAbb. 24/a

31
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0074mAbb. 25
“SETUP-MENÜ”
Außerdem ist ein “Setup-Menü” vor-
handen, mit dem durch Druck der Ta-
steMENUund+/–(sieheAbb. 25)
die auf den folgenden Seiten beschrie-
benen Regulierungen und/oder Einstel-
lungen ausgeführt werden können. Das
Setup-Menü kann durch kurzes Drücken
der Taste MENUaktiviert werden.
Das Menü besteht aus einer Reihe von
Funktionen, die “kreisförmig” ange-
ordnet sind Abb. 26.Auswahl einer Position aus dem
Hauptmenü ohne Untermenü:
❒Durch eine kurzen Druck der Taste
MENUkann die Einstellung des
Hauptmenüs ausgewählt werden,
die geändert werden soll.
❒Durch Betätigung der Tasten +oder
–(mit Einzeldruck) können Sie die
neue Einstellung auswählen.
❒Durch einen kurzen Druck der Taste
MENUkönnen Sie die Einstellung
speichern und gleichzeitig zur selben
vorher gewählten Position des
Hauptmenüs zurückkehren.
BEDIENTASTEN
MENÜ
Kurzer Tastendruck: Bestätigung
der gewünschten Option und/oder Über-
gang zur nächsten Bildschirmseite.
Langer Tastendruck: Bestätigung
der gewünschten Option und Rückkehr
zur vorhergehenden Bildschirmseite.
+/–Für den Durchlauf nach oben/un-
ten auf den entsprechenden Positionen
des “Setup-Menüs” oder für die Zu-/Ab-
nahme des angezeigten Wertes.
Wenn auf dem Display die Standard-
bildschirmseite vorhanden ist, aktivieren
die Tasten+/–die Einstellung der Hel-
ligkeitsintensität der Instrumententafel.

32
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

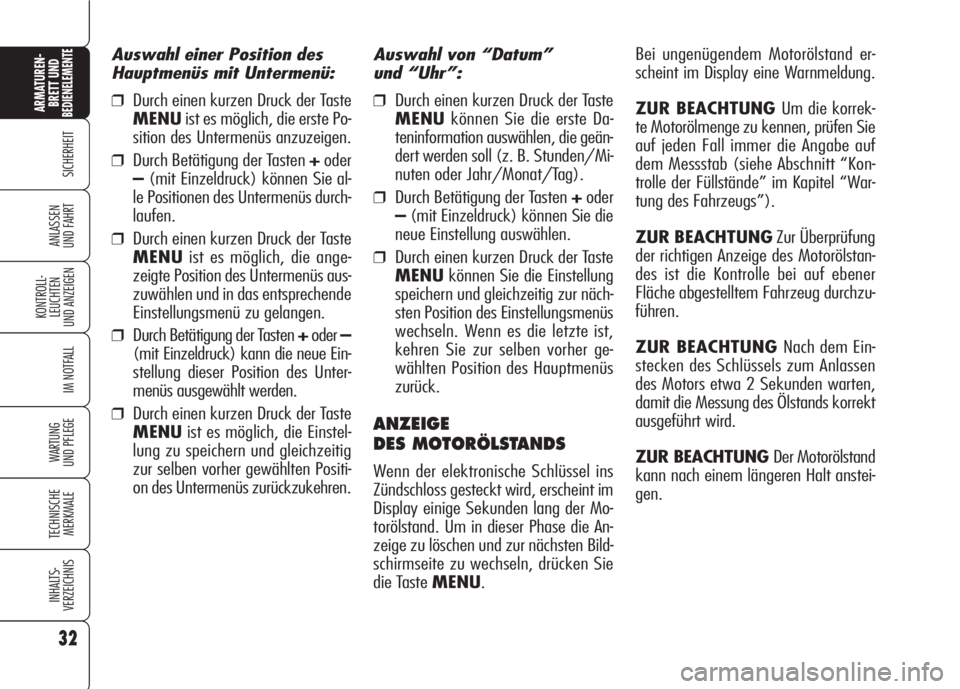

Auswahl von “Datum”
und “Uhr”:
❒Durch einen kurzen Druck der Taste
MENUkönnen Sie die erste Da-
teninformation auswählen, die geän-
dert werden soll (z. B. Stunden/Mi-
nuten oder Jahr/Monat/Tag).
❒Durch Betätigung der Tasten +oder
–(mit Einzeldruck) können Sie die
neue Einstellung auswählen.
❒Durch einen kurzen Druck der Taste
MENUkönnen Sie die Einstellung
speichern und gleichzeitig zur näch-
sten Position des Einstellungsmenüs
wechseln. Wenn es die letzte ist,
kehren Sie zur selben vorher ge-
wählten Position des Hauptmenüs
zurück.
ANZEIGE
DES MOTORÖLSTANDS
Wenn der elektronische Schlüssel ins
Zündschloss gesteckt wird, erscheint im
Display einige Sekunden lang der Mo-
torölstand. Um in dieser Phase die An-
zeige zu löschen und zur nächsten Bild-
schirmseite zu wechseln, drücken Sie
die Taste MENU.Bei ungenügendem Motorölstand er-
scheint im Display eine Warnmeldung.
ZUR BEACHTUNG Um die korrek-
te Motorölmenge zu kennen, prüfen Sie
auf jeden Fall immer die Angabe auf
dem Messstab (siehe Abschnitt “Kon-
trolle der Füllstände” im Kapitel “War-
tung des Fahrzeugs”).
ZUR BEACHTUNGZur Überprüfung
der richtigen Anzeige des Motorölstan-
des ist die Kontrolle bei auf ebener
Fläche abgestelltem Fahrzeug durchzu-
führen.
ZUR BEACHTUNG Nach dem Ein-
stecken des Schlüssels zum Anlassen
des Motors etwa 2 Sekunden warten,
damit die Messung des Ölstands korrekt
ausgeführt wird.
ZUR BEACHTUNG Der Motorölstand
kann nach einem längeren Halt anstei-
gen. Auswahl einer Position des
Hauptmenüs mit Untermenü:
❒Durch einen kurzen Druck der Taste
MENUist es möglich, die erste Po-
sition des Untermenüs anzuzeigen.
❒Durch Betätigung der Tasten +oder
–(mit Einzeldruck) können Sie al-
le Positionen des Untermenüs durch-
laufen.
❒Durch einen kurzen Druck der Taste
MENUist es möglich, die ange-
zeigte Position des Untermenüs aus-
zuwählen und in das entsprechende
Einstellungsmenü zu gelangen.
❒Durch Betätigung der Tasten +oder–
(mit Einzeldruck) kann die neue Ein-
stellung dieser Position des Unter-
menüs ausgewählt werden.
❒Durch einen kurzen Druck der Taste
MENUist es möglich, die Einstel-
lung zu speichern und gleichzeitig
zur selben vorher gewählten Positi-
on des Untermenüs zurückzukehren.

33
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Um von der Standardbildschirmseite auf die Navigation zu wechseln, die Taste MENUkurz drücken. Um innerhalb des Menüs zu
surfen, die Tasten +o–drücken. Bei fahrendem Fahrzeug ist es aus Sicherheitsgründen möglich, nur zum reduzierten Menü zu ge-
langen (Einstellung „Tempolimit“). Bei stehendem Fahrzeug ist es möglich, zum erweiterten Menü zu gelangen. Bei Vorhandensein
des Radionavigationssystems ist es möglich, nur folgende Funktionen einzustellen: „Tempolimit“, „Einstellung der Empfindlichkeit
des Dämmerungssensors“ (wo vorgesehen) und „Erneute Aktivierung des Summers wegen Meldung S.B.R.“ (wo vorgesehen). Die
anderen Funktionen werden auf dem Display des Radionavigationssystems angezeigt, mit dem sie auch eingestellt werden können.
Abb. 26
WARNTÖNESERVICEBEENDENLICHTSENSOR .RESET TRIP B
UHR
MODUS 12/24
DATUM
RADIO ANZ.
KOFFERRAUM
FAHRERTÜR
TÜRBLOCK.
EINHEITEN TASTENTÖNE
SPRACHEGESCHW.LIM.
A0E0218d

34
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Empfindlichkeitseinstellung
Dämmerungssensor
(wo vorgesehen)
(Lichtsensor)
Diese Funktion ermöglicht die Empfind-
lichkeitseinstellung für den Dämme-
rungssensor (in 3 Stufen).
Für die Einstellung gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display erscheint blinkend
die vorher eingestellte Helligkeits-
stufe.
❒Drücken Sie die Taste +oder–, um
die Einstellung auszuführen.
❒Drücken Sie kurz die TasteMENU,
um zur Menübildschirmseite zurück-
zukehren, oder drücken Sie lange
die Taste, um zur Standardbild-
schirmseite zurückzukehren.
Rücksetzvorgang
Trip B (Reset Trip B)
Diese Funktion ermöglicht die Wahl des
Rücksetzvorgangs (Automatisch oder
Manuell) des Trip B.
Für weitere Informationen lesen Sie bit-
te den Abschnitt “Trip Computer”. Tempolimit (Geschw.Lim.)
Diese Funktion erlaubt die Einstellung
der Höchstgeschwindigkeit für das Fahr-
zeug (km/h oder mph). Bei Über-
schreitung wird ein akustisches Signal
abgegeben, das von einer Anzeige und
einer Meldung auf dem Display beglei-
tet wird (siehe Kapitel “Kontrollleuchten
und Anzeigen”).
Für die Einstellung der Geschwindig-
keitsgrenze gehen Sie so vor:
❒die Taste MENUkurz drücken: im
Display wird der Schriftzug OFF
markiert;
❒die Taste +drücken: im Display wird
der Schriftzug ONmarkiert;
❒Drücken Sie kurz die Taste MENU,
dann stellen Sie mit den Tasten +/–
die gewünschte Geschwindigkeit ein
(während der Einstellung blinkt der
Wert).
❒Drücken Sie kurz die Taste MENU,
um zur Menübildschirmseite zurück-
zukehren, oder drücken Sie lange
die Taste, um zur Standardbild-
schirmseite zurückzukehren.ZUR BEACHTUNGEs ist eine Ein-
gabe zwischen 30 und 250 km/h
(oder zwischen 20 und 150 mph) ent-
sprechend der zuvor eingestellten Ein-
heit möglich (siehe den hiernach be-
schriebenen Abschnitt “Einstellung der
Einheit Entfernung”). Jeder Druck auf
die Taste +/–bewirkt die Zu-/Abnah-
me des Wertes um 5 Einheiten. Wenn
die Taste +/–gedrückt gehalten wird,
erfolgt eine automatische schnelle Zu-
oder Abnahme. Ist der gewünschte Wert
fast erreicht, die Einstellung durch Ein-
zeldruck vervollständigen.
Zum Löschen der Einstellung:
❒die Taste MENUkurz drücken: im
Display wird der Schriftzug ONmar-
kiert;
❒die Taste –drücken: im Display wird
der Schriftzug OFFmarkiert
❒Drücken Sie kurz die Taste MENU,
um zur Standardbildschirmseite
zurückzukehren, oder drücken Sie
lange die Taste, um zur Standard-
bildschirmseite zurückzukehren.

35
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
ZUR BEACHTUNG Jeder Druck auf
die Taste +/–bewirkt die Zu-/Abnah-
me des Wertes um eine Einheit. Wenn
die entsprechende Taste +/–gedrückt
gehalten wird, erfolgt die automatische
schnelle Zu- bzw. Abnahme. Ist der Wert
fast erreicht, die Einstellung durch Ein-
zeldruck vervollständigen.
❒Drücken Sie kurz die Taste MENU,
um zur Standardbildschirmseite
zurückzukehren, oder drücken Sie
lange die Taste, um zur Standard-

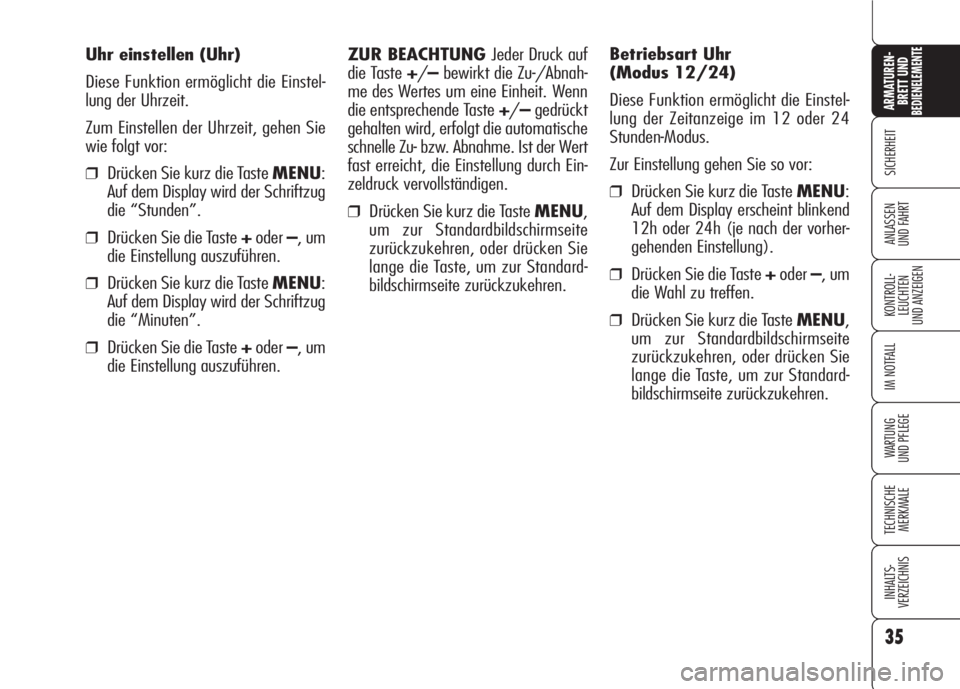

bildschirmseite zurückzukehren. Uhr einstellen (Uhr)
Diese Funktion ermöglicht die Einstel-
lung der Uhrzeit.
Zum Einstellen der Uhrzeit, gehen Sie
wie folgt vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display wird der Schriftzug
die “Stunden”.
❒Drücken Sie die Taste +oder–, um
die Einstellung auszuführen.
❒Drücken Sie kurz die Taste MENU:
Auf dem Display wird der Schriftzug
die “Minuten”.
❒Drücken Sie die Taste +oder–, um
die Einstellung auszuführen.Betriebsart Uhr
(Modus 12/24)
Diese Funktion ermöglicht die Einstel-
lung der Zeitanzeige im 12 oder 24
Stunden-Modus.
Zur Einstellung gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display erscheint blinkend
12h oder 24h (je nach der vorher-
gehenden Einstellung).
❒Drücken Sie die Taste +oder–, um
die Wahl zu treffen.
❒Drücken Sie kurz die Taste MENU,
um zur Standardbildschirmseite
zurückzukehren, oder drücken Sie
lange die Taste, um zur Standard-
bildschirmseite zurückzukehren.

36
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

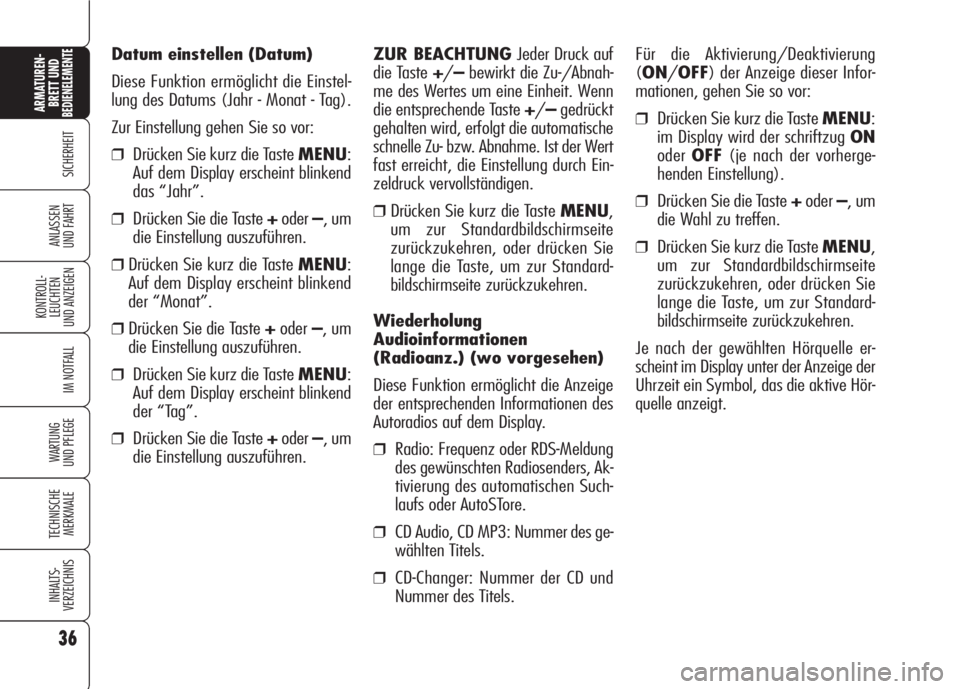

Datum einstellen (Datum)
Diese Funktion ermöglicht die Einstel-
lung des Datums (Jahr - Monat - Tag).
Zur Einstellung gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display erscheint blinkend
das “Jahr”.
❒Drücken Sie die Taste +oder–, um
die Einstellung auszuführen.
❒Drücken Sie kurz die Taste MENU:
Auf dem Display erscheint blinkend
der “Monat”.
❒Drücken Sie die Taste +oder–, um
die Einstellung auszuführen.
❒Drücken Sie kurz die Taste MENU:
Auf dem Display erscheint blinkend
der “Tag”.
❒Drücken Sie die Taste +oder–, um
die Einstellung auszuführen.ZUR BEACHTUNGJeder Druck auf
die Taste +/–bewirkt die Zu-/Abnah-
me des Wertes um eine Einheit. Wenn
die entsprechende Taste +/–gedrückt
gehalten wird, erfolgt die automatische
schnelle Zu- bzw. Abnahme. Ist der Wert
fast erreicht, die Einstellung durch Ein-
zeldruck vervollständigen.
❒Drücken Sie kurz die Taste MENU,
um zur Standardbildschirmseite
zurückzukehren, oder drücken Sie
lange die Taste, um zur Standard-
bildschirmseite zurückzukehren.
Wiederholung
Audioinformationen
(Radioanz.) (wo vorgesehen)
Diese Funktion ermöglicht die Anzeige
der entsprechenden Informationen des
Autoradios auf dem Display.
❒Radio: Frequenz oder RDS-Meldung
des gewünschten Radiosenders, Ak-
tivierung des automatischen Such-
laufs oder AutoSTore.
❒CD Audio, CD MP3: Nummer des ge-
wählten Titels.
❒CD-Changer: Nummer der CD und
Nummer des Titels.Für die Aktivierung/Deaktivierung
(ON/OFF) der Anzeige dieser Infor-
mationen, gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
im Display wird der schriftzug ON
oderOFF(je nach der vorherge-
henden Einstellung).
❒Drücken Sie die Taste +oder–, um
die Wahl zu treffen.
❒Drücken Sie kurz die Taste MENU,
um zur Standardbildschirmseite
zurückzukehren, oder drücken Sie
lange die Taste, um zur Standard-
bildschirmseite zurückzukehren.
Je nach der gewählten Hörquelle er-
scheint im Display unter der Anzeige der
Uhrzeit ein Symbol, das die aktive Hör-
quelle anzeigt.

37
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

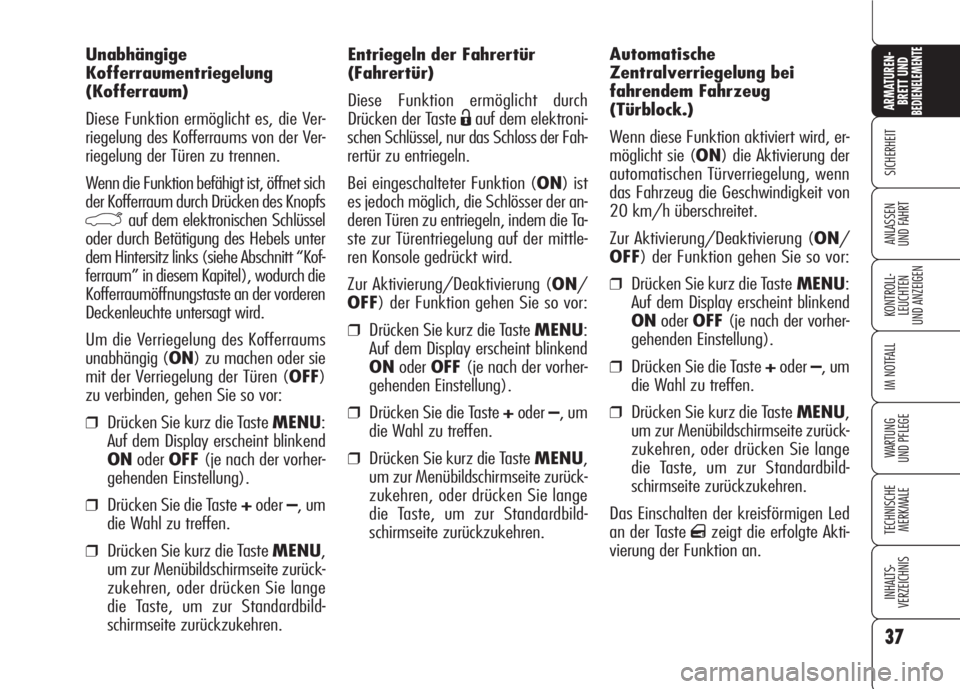

Entriegeln der Fahrertür
(Fahrertür)
Diese Funktion ermöglicht durch
Drücken der Taste
Ëauf dem elektroni-
schen Schlüssel, nur das Schloss der Fah-
rertür zu entriegeln.
Bei eingeschalteter Funktion (ON) ist
es jedoch möglich, die Schlösser der an-
deren Türen zu entriegeln, indem die Ta-
ste zur Türentriegelung auf der mittle-
ren Konsole gedrückt wird.
Zur Aktivierung/Deaktivierung (ON/
OFF) der Funktion gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display erscheint blinkend
ONoderOFF(je nach der vorher-
gehenden Einstellung).
❒Drücken Sie die Taste +oder–, um
die Wahl zu treffen.
❒Drücken Sie kurz die Taste MENU,
um zur Menübildschirmseite zurück-
zukehren, oder drücken Sie lange
die Taste, um zur Standardbild-
schirmseite zurückzukehren.Automatische
Zentralverriegelung bei
fahrendem Fahrzeug
(Türblock.)
Wenn diese Funktion aktiviert wird, er-
möglicht sie (ON) die Aktivierung der
automatischen Türverriegelung, wenn
das Fahrzeug die Geschwindigkeit von
20 km/h überschreitet.
Zur Aktivierung/Deaktivierung (ON/
OFF) der Funktion gehen Sie so vor:
❒Drücken Sie kurz die TasteMENU:
Auf dem Display erscheint blinkend
ONoderOFF(je nach der vorher-
gehenden Einstellung).
❒Drücken Sie die Taste +oder–, um
die Wahl zu treffen.
❒Drücken Sie kurz die Taste MENU,
um zur Menübildschirmseite zurück-
zukehren, oder drücken Sie lange
die Taste, um zur Standardbild-
schirmseite zurückzukehren.
Das Einschalten der kreisförmigen Led
an der Taste
qzeigt die erfolgte Akti-
vierung der Funktion an. Unabhängige
Kofferraumentriegelung
(Kofferraum)
Diese Funktion ermöglicht es, die Ver-
riegelung des Kofferraums von der Ver-
riegelung der Türen zu trennen.
Wenn die Funktion befähigt ist, öffnet sich
der Kofferraum durch Drücken des Knopfs
`auf dem elektronischen Schlüssel
oder durch Betätigung des Hebels unter
dem Hintersitz links (siehe Abschnitt “Kof-
ferraum” in diesem Kapitel), wodurch die
Kofferraumöffnungstaste an der vorderen
Deckenleuchte untersagt wird.
Um die Verriegelung des Kofferraums
unabhängig (ON) zu machen oder sie
mit der Verriegelung der Türen (OFF)
zu verbinden, gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display erscheint blinkend
ONoderOFF(je nach der vorher-
gehenden Einstellung).
❒Drücken Sie die Taste +oder–, um
die Wahl zu treffen.
❒Drücken Sie kurz die Taste MENU,
um zur Menübildschirmseite zurück-
zukehren, oder drücken Sie lange
die Taste, um zur Standardbild-
schirmseite zurückzukehren.
