2008 Alfa Romeo 159 display

Verbrauch
Wenn die eingestellte Einheit der Ent-
fernung km ist (siehe vorhergehenden
Abschnitt), ermöglicht das Display die
Einstellung der Einheit (l/100 km,
km/l oder mpg) für die verbrauchte
Kraftstoffmenge.
Wenn die eingestellte Einheit “mi” ist
(siehe vorhergehenden Abschnitt), er-
scheint im Display die verbrauchte Kraft-
stoffmenge in “mpg”.
In diesem Fall kann die Option des “Se-
tup-Menüs” “Einheit Verbrauch” ge-
wählt werden, ist aber auf der Anzeige
“mpg” blockiert.
Zur Einstellung der gewünschten Einheit
gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display wird der Schriftzug
“km/l” oder “l/100 km” (je nach
der vorhergehenden Einstellung).
❒Drücken Sie die Taste +oder–, um
die Wahl zu treffen.
❒Drücken Sie kurz die Taste MENU,
um zur Menübildschirmseite zurück-
zukehren, oder drücken Sie lange
die Taste, um zur Standardbild-
schirmseite zurückzukehren.Temperatur
Diese Funktion ermöglicht die Einstel-
lung der Einheit Temperatur (°C oder
°F).
Zur Einstellung der gewünschten Einheit
gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display wird der Schriftzug
°C oder °F (je nach der vorherge-
henden Einstellung).
❒Drücken Sie die Taste +oder–, um
die Wahl zu treffen.
❒Drücken Sie kurz die Taste MENU,
um zur Menübildschirmseite zurück-
zukehren, oder drücken Sie lange
die Taste, um zur Standardbild-

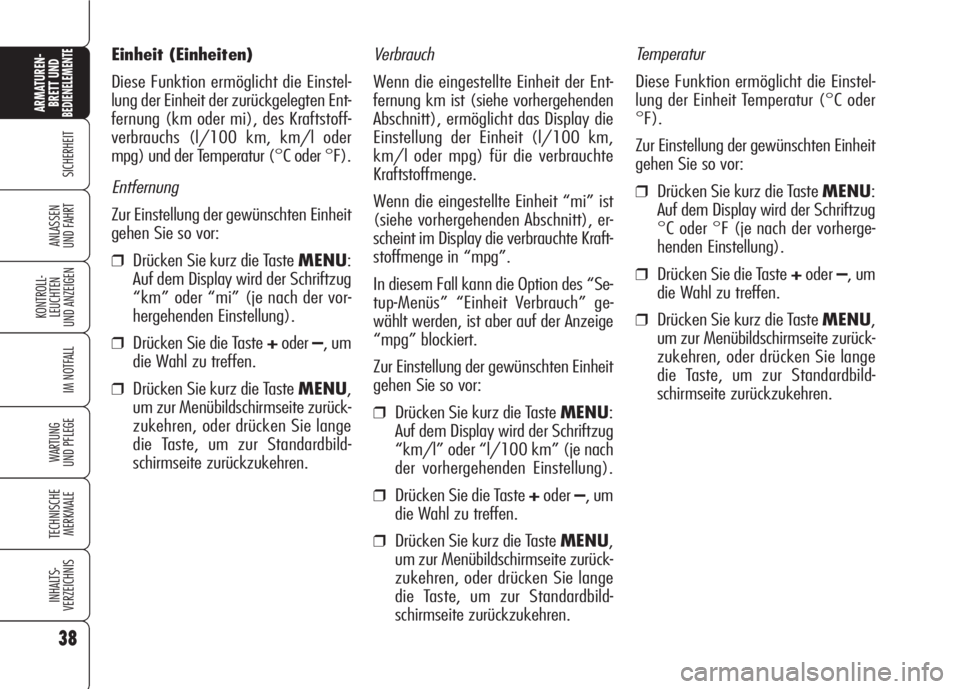

schirmseite zurückzukehren. Einheit (Einheiten)
Diese Funktion ermöglicht die Einstel-
lung der Einheit der zurückgelegten Ent-
fernung (km oder mi), des Kraftstoff-
verbrauchs (l/100 km, km/l oder
mpg) und der Temperatur (°C oder °F).
Entfernung
Zur Einstellung der gewünschten Einheit
gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display wird der Schriftzug
“km” oder “mi” (je nach der vor-
hergehenden Einstellung).
❒Drücken Sie die Taste +oder–, um
die Wahl zu treffen.
❒Drücken Sie kurz die Taste MENU,
um zur Menübildschirmseite zurück-
zukehren, oder drücken Sie lange
die Taste, um zur Standardbild-
schirmseite zurückzukehren.
38
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

39
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

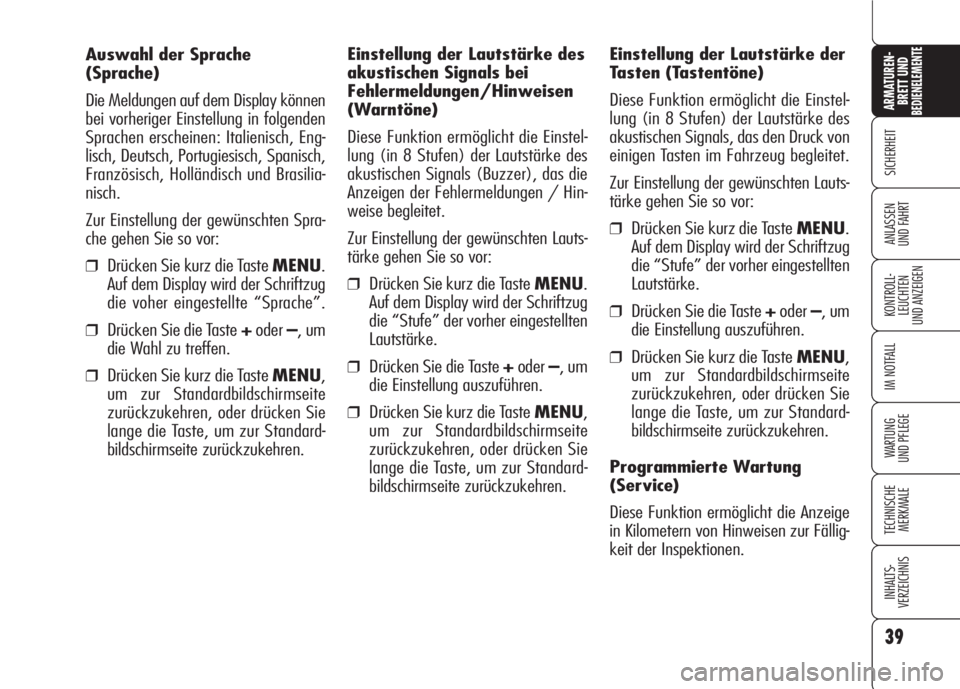

Auswahl der Sprache
(Sprache)
Die Meldungen auf dem Display können
bei vorheriger Einstellung in folgenden
Sprachen erscheinen: Italienisch, Eng-
lisch, Deutsch, Portugiesisch, Spanisch,
Französisch, Holländisch und Brasilia-
nisch.
Zur Einstellung der gewünschten Spra-
che gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU.
Auf dem Display wird der Schriftzug
die voher eingestellte “Sprache”.
❒Drücken Sie die Taste +oder–, um
die Wahl zu treffen.
❒Drücken Sie kurz die Taste MENU,
um zur Standardbildschirmseite
zurückzukehren, oder drücken Sie
lange die Taste, um zur Standard-
bildschirmseite zurückzukehren.Einstellung der Lautstärke der
Tasten (Tastentöne)
Diese Funktion ermöglicht die Einstel-
lung (in 8 Stufen) der Lautstärke des
akustischen Signals, das den Druck von
einigen Tasten im Fahrzeug begleitet.
Zur Einstellung der gewünschten Lauts-
tärke gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU.
Auf dem Display wird der Schriftzug
die “Stufe” der vorher eingestellten
Lautstärke.
❒Drücken Sie die Taste +oder–, um
die Einstellung auszuführen.
❒Drücken Sie kurz die Taste MENU,
um zur Standardbildschirmseite
zurückzukehren, oder drücken Sie
lange die Taste, um zur Standard-
bildschirmseite zurückzukehren.
Programmierte Wartung
(Service)
Diese Funktion ermöglicht die Anzeige
in Kilometern von Hinweisen zur Fällig-
keit der Inspektionen. Einstellung der Lautstärke des
akustischen Signals bei
Fehlermeldungen/Hinweisen
(Warntöne)
Diese Funktion ermöglicht die Einstel-
lung (in 8 Stufen) der Lautstärke des
akustischen Signals (Buzzer), das die
Anzeigen der Fehlermeldungen / Hin-
weise begleitet.
Zur Einstellung der gewünschten Lauts-
tärke gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU.
Auf dem Display wird der Schriftzug
die “Stufe” der vorher eingestellten
Lautstärke.
❒Drücken Sie die Taste +oder–, um
die Einstellung auszuführen.
❒Drücken Sie kurz die Taste MENU,
um zur Standardbildschirmseite
zurückzukehren, oder drücken Sie
lange die Taste, um zur Standard-
bildschirmseite zurückzukehren.

te wenden Sie sich an den Autorisierten
Alfa Romeo Kundendienst, der nicht nur
die Wartungsvorgänge des Plans der pro-
grammierten Wartung oder des Plans
der jährlichen Inspektion ausführt, son-
dern auch die Anzeige rückstellt (Reset).
Neuaktivierung des Buzzers
zur S.B.R.-Anzeige
(Seat Belt Reminder)
(Gurtwarnton)
(wo vorgesehen)
Diese Funktion wird nur nach der er-
folgten Deaktivierung des Systems durch
den Autorisierten Alfa Romeo Kunden-
dienst angezeigt.
Beenden
Mit der Wahl dieser Position kehren Sie
zur Standardbildschirmseite zurück.
BELEUCHTUNG DES
DREHZAHLMESSERS/
DER BORDINSTRUMENTE
(NIGHT PANEL)
Diese Funktion ermöglicht es, die Be-
leuchtung des Drehzahlmessers und der
Bordinstrumente zu aktivieren/deakti-
vieren (ON/OFF). Die Funktion kann
(nur bei elektronischem Schlüssel im Zünd-schloss, eingeschaltetem Außenlicht und
Sensor im Tachometer für geringe Hellig-
keit außerhalb des Fahrzeugs eingestellt)
durch einen langen Druck der Taste –ein-
geschaltet werden. Wenn die Funktion ein-
geschaltet ist, erscheint auf dem Display
eine Hinweismeldung. Nachdem die Funk-
tionNIGHT PANELeingeschaltet wur-
de, kann sie auf folgende Weise ausge-
schaltet werden:
❒durch einen langen Druck der Taste
+(auch bei ausgeschaltetem
Außenlicht);
❒durch Auszug des Schlüssels aus dem
Zündschloss.
Wenn die Funktion ausgeschaltet ist, er-
scheint auf dem Display eine Hinweis-
meldung.
Die Meldungen werden auf dem Display
für einige Sekunden angezeigt, dann
verschwinden sie. Um die Anzeige vor
Ablauf der Zeit zu unterbrechen, drücken
Sie kurz die Taste MENU. Für das Nachschlagen dieser Angaben
gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display erscheint der Termin
in km oder mi, je nach der vorher-
gehenden Einstellung (siehe Ab-
schnitt “Einheit”).
❒Drücken Sie kurz die TasteMENU,
um zur Menübildschirmseite zurück-
zukehren, oder drücken Sie lange
die Taste, um zur Standardbild-
schirmseite zurückzukehren.
ZUR BEACHTUNGDer Plan der Pro-
grammierten Wartung sieht die Fahr-
zeugwartung alle 30.000 km (oder
18.000 mi) vor. Diese Anzeige er-
scheint automatisch, wenn der elektro-
nische Schlüssel im Zündschloss steckt,
2.000 km (oder 1.240 mi) vor dem
Wartungstermin. Die Information der
programmierten Wartung erscheint in Ki-
lometern (km) oder Meilen (mi), je
nach der Einstellung der Einheit. Nähert
sich der Termin der programmierten War-
tung (“Inspektion”), erscheint auf dem
Display, wenn der elektronische Schlüs-
sel ins Zündschloss gesteckt wird, eine
Meldung gefolgt von der Anzahl der Ki-
lometer/Meilen, die noch bis zum War-
tungstermin des Fahrzeugs fehlen. Bit-
40
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

41
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

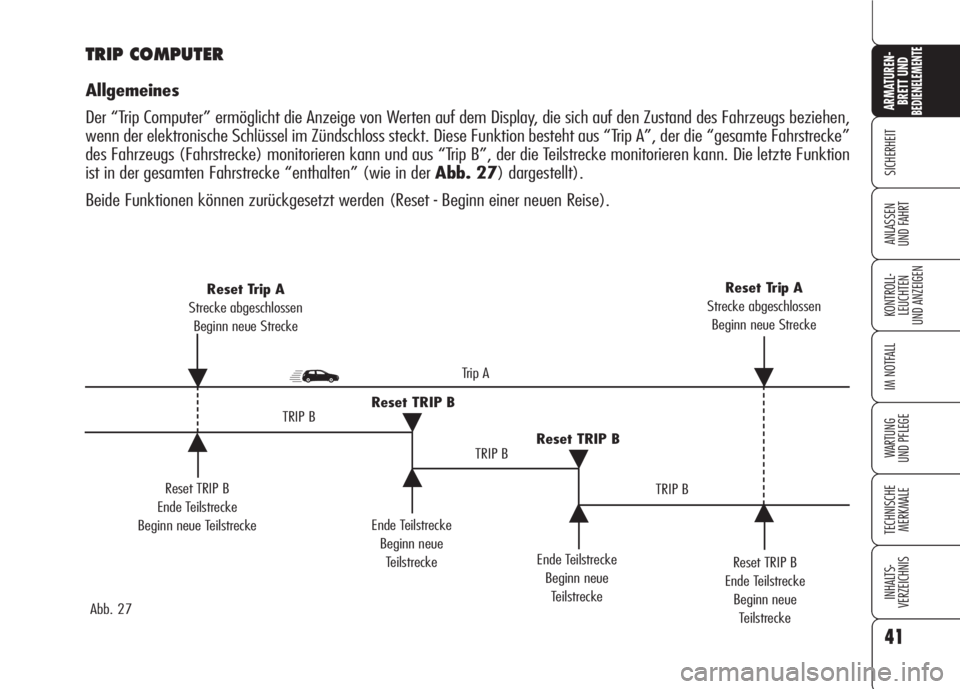

Reset TRIP B
Ende Teilstrecke
Beginn neue TeilstreckeEnde Teilstrecke
Beginn neue
Teilstrecke
Reset TRIP B
Ende Teilstrecke
Beginn neue
Teilstrecke Reset Trip A
Strecke abgeschlossen
Beginn neue StreckeReset Trip A
Strecke abgeschlossen
Beginn neue Strecke
Ende Teilstrecke
Beginn neue
Teilstrecke Reset TRIP B
Reset TRIP B TRIP B
TRIP B
TRIP B Trip A
˙
˙
˙
˙˙
˙
˙ ˙
Abb. 27
TRIP COMPUTER
Allgemeines
Der “Trip Computer” ermöglicht die Anzeige von Werten auf dem Display, die sich auf den Zustand des Fahrzeugs beziehen,
wenn der elektronische Schlüssel im Zündschloss steckt. Diese Funktion besteht aus “Trip A”, der die “gesamte Fahrstrecke”
des Fahrzeugs (Fahrstrecke) monitorieren kann und aus “Trip B”, der die Teilstrecke monitorieren kann. Die letzte Funktion
ist in der gesamten Fahrstrecke “enthalten” (wie in der Abb. 27) dargestellt).
Beide Funktionen können zurückgesetzt werden (Reset - Beginn einer neuen Reise).

42
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

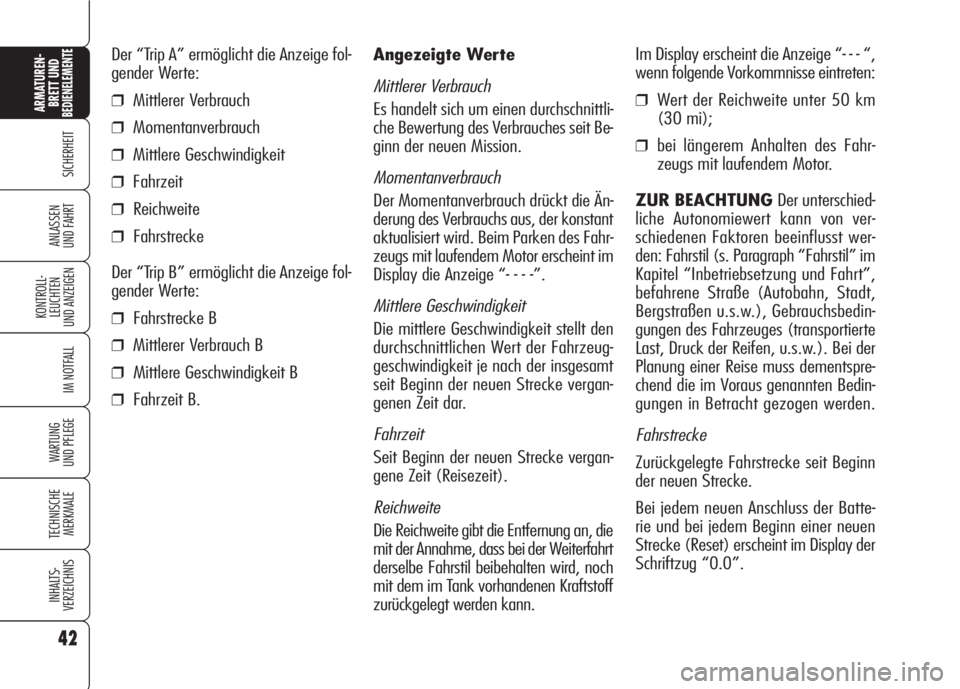

Angezeigte Werte
Mittlerer Verbrauch
Es handelt sich um einen durchschnittli-
che Bewertung des Verbrauches seit Be-
ginn der neuen Mission.
Momentanverbrauch
Der Momentanverbrauch drückt die Än-
derung des Verbrauchs aus, der konstant
aktualisiert wird. Beim Parken des Fahr-
zeugs mit laufendem Motor erscheint im
Display die Anzeige “- - - -”.
Mittlere Geschwindigkeit
Die mittlere Geschwindigkeit stellt den
durchschnittlichen Wert der Fahrzeug-
geschwindigkeit je nach der insgesamt
seit Beginn der neuen Strecke vergan-
genen Zeit dar.
Fahrzeit
Seit Beginn der neuen Strecke vergan-
gene Zeit (Reisezeit).
Reichweite
Die Reichweite gibt die Entfernung an, die
mit der Annahme, dass bei der Weiterfahrt
derselbe Fahrstil beibehalten wird, noch
mit dem im Tank vorhandenen Kraftstoff
zurückgelegt werden kann.Im Display erscheint die Anzeige “- - - “,
wenn folgende Vorkommnisse eintreten:
❒Wert der Reichweite unter 50 km
(30 mi);
❒bei längerem Anhalten des Fahr-
zeugs mit laufendem Motor.
ZUR BEACHTUNG Der unterschied-
liche Autonomiewert kann von ver-
schiedenen Faktoren beeinflusst wer-
den: Fahrstil (s. Paragraph “Fahrstil” im
Kapitel “Inbetriebsetzung und Fahrt”,
befahrene Straße (Autobahn, Stadt,
Bergstraßen u.s.w.), Gebrauchsbedin-
gungen des Fahrzeuges (transportierte
Last, Druck der Reifen, u.s.w.). Bei der
Planung einer Reise muss dementspre-
chend die im Voraus genannten Bedin-
gungen in Betracht gezogen werden.
Fahrstrecke
Zurückgelegte Fahrstrecke seit Beginn
der neuen Strecke.
Bei jedem neuen Anschluss der Batte-
rie und bei jedem Beginn einer neuen
Strecke (Reset) erscheint im Display der
Schriftzug “0.0”. Der “Trip A” ermöglicht die Anzeige fol-
gender Werte:
❒Mittlerer Verbrauch
❒Momentanverbrauch
❒Mittlere Geschwindigkeit
❒Fahrzeit
❒Reichweite
❒Fahrstrecke
Der “Trip B” ermöglicht die Anzeige fol-
gender Werte:
❒Fahrstrecke B
❒Mittlerer Verbrauch B
❒Mittlere Geschwindigkeit B
❒Fahrzeit B.

43
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN

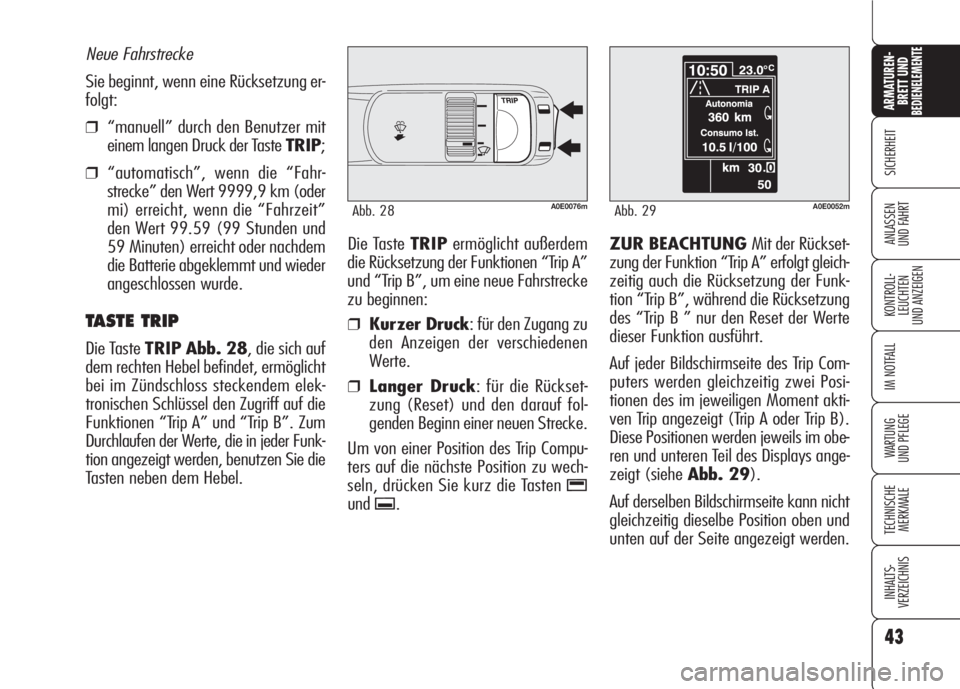

UND FAHRTDie Taste TRIPermöglicht außerdem
die Rücksetzung der Funktionen “Trip A”
und “Trip B”, um eine neue Fahrstrecke
zu beginnen:
❒Kurzer Druck: für den Zugang zu
den Anzeigen der verschiedenen
Werte.
❒Langer Druck: für die Rückset-
zung (Reset) und den darauf fol-
genden Beginn einer neuen Strecke.
Um von einer Position des Trip Compu-
ters auf die nächste Position zu wech-
seln, drücken Sie kurz die Tasten
-
und.. Neue Fahrstrecke
Sie beginnt, wenn eine Rücksetzung er-
folgt:
❒“manuell” durch den Benutzer mit
einem langen Druck der Taste TRIP;
❒“automatisch”, wenn die “Fahr-
strecke” den Wert 9999,9 km (oder
mi) erreicht, wenn die “Fahrzeit”
den Wert 99.59 (99 Stunden und
59 Minuten) erreicht oder nachdem
die Batterie abgeklemmt und wieder
angeschlossen wurde.
TASTE TRIP
Die Taste TRIP Abb. 28, die sich auf
dem rechten Hebel befindet, ermöglicht
bei im Zündschloss steckendem elek-
tronischen Schlüssel den Zugriff auf die
Funktionen “Trip A” und “Trip B”. Zum
Durchlaufen der Werte, die in jeder Funk-
tion angezeigt werden, benutzen Sie die
Tasten neben dem Hebel.
A0E0076mAbb. 28
ZUR BEACHTUNG Mit der Rückset-
zung der Funktion “Trip A” erfolgt gleich-
zeitig auch die Rücksetzung der Funk-
tion “Trip B”, während die Rücksetzung
des “Trip B ” nur den Reset der Werte
dieser Funktion ausführt.
Auf jeder Bildschirmseite des Trip Com-
puters werden gleichzeitig zwei Posi-
tionen des im jeweiligen Moment akti-
ven Trip angezeigt (Trip A oder Trip B).
Diese Positionen werden jeweils im obe-
ren und unteren Teil des Displays ange-
zeigt (siehe Abb. 29).
Auf derselben Bildschirmseite kann nicht
gleichzeitig dieselbe Position oben und
unten auf der Seite angezeigt werden.
A0E0052mAbb. 29

Reset Trip B
Für die Werte des Trip B ist es möglich,
durch das “Setup-Menü” die Betriebsart
zu wählen, mit der der Reset ausgeführt
werden soll (Manuell oder Automatisch)
(siehe Abschnitt “Setup-Menü” auf den
vorhergehenden Seiten):
❒Manueller Reset: Halten Sie die Taste
TRIPlänger als 2 Sekunden ge-
drückt.
❒Automatischer Reset: Der Reset er-
folgt jedes Mal, wenn der elektroni-
sche Schlüssel in das Zündschloss ge-
steckt wird.
Wenn der Trip B zurückgesetzt wird, er-
scheint im Display eine Hinweismel-
dung.
ZUR BEACHTUNGDer Reset des
Trip B führt nicht zur Rücksetzung der
Werte “Reichweite” und “Momentan-
verbrauch”.
44
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

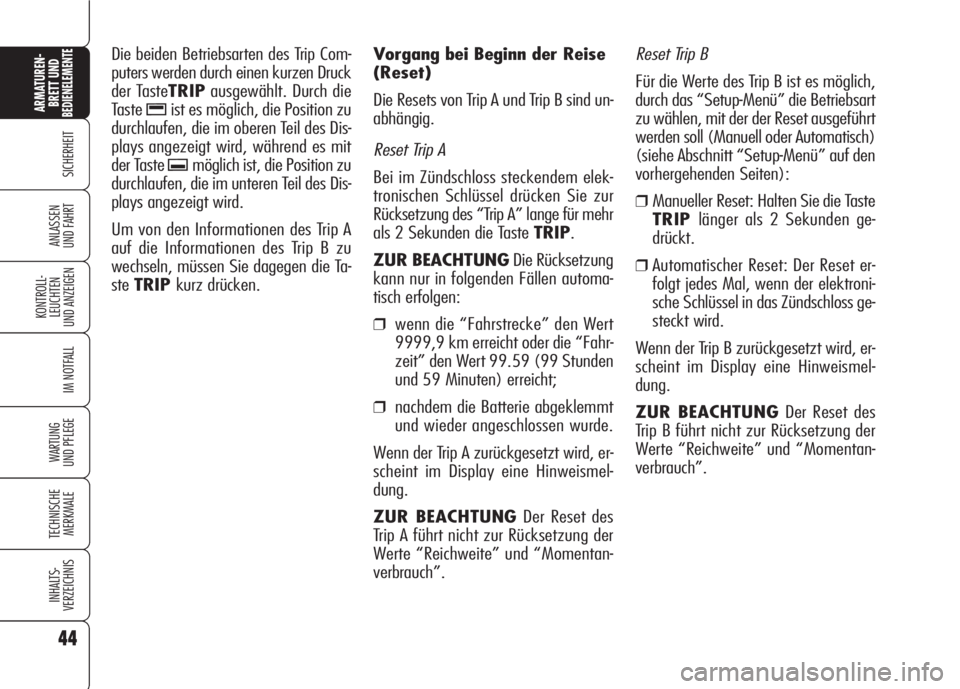

Die beiden Betriebsarten des Trip Com-
puters werden durch einen kurzen Druck
der TasteTRIPausgewählt. Durch die
Taste
-ist es möglich, die Position zu
durchlaufen, die im oberen Teil des Dis-
plays angezeigt wird, während es mit
der Taste
.möglich ist, die Position zu
durchlaufen, die im unteren Teil des Dis-
plays angezeigt wird.
Um von den Informationen des Trip A
auf die Informationen des Trip B zu
wechseln, müssen Sie dagegen die Ta-
steTRIPkurz drücken.Vorgang bei Beginn der Reise
(Reset)
Die Resets von Trip A und Trip B sind un-
abhängig.
Reset Trip A
Bei im Zündschloss steckendem elek-
tronischen Schlüssel drücken Sie zur
Rücksetzung des “Trip A” lange für mehr
als 2 Sekunden die Taste TRIP.
ZUR BEACHTUNGDie Rücksetzung
kann nur in folgenden Fällen automa-
tisch erfolgen:
❒wenn die “Fahrstrecke” den Wert
9999,9 km erreicht oder die “Fahr-
zeit” den Wert 99.59 (99 Stunden
und 59 Minuten) erreicht;
❒nachdem die Batterie abgeklemmt
und wieder angeschlossen wurde.
Wenn der Trip A zurückgesetzt wird, er-
scheint im Display eine Hinweismel-
dung.
ZUR BEACHTUNGDer Reset des
Trip A führt nicht zur Rücksetzung der
Werte “Reichweite” und “Momentan-
verbrauch”.

59
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
I- Taste für die Einschaltung der MONO-Funktion (Angleichung der eingestellten
Temperaturen), die der Temperatur des Fahrerbereichs entspricht;
L- Taste für die Ein-/Ausschaltung des Umluftbetriebs;
M- Taste für die Ein-/Ausschaltung des Klimaanlagenkompressors;
N- Temperatursensor der Innenluft Bedientasten der
ZWEIZONEN-Klimaanlage
Abb. 49
A- Tasten für die Auswahl der Luftver-
teilung (Fahrer- und Beifahrerseite);
B- Drehgriff für die Temperatureinstel-
lung auf der Fahrerseite;
C- Taste zur Aktivierung der automati-
schen Funktionsweise (FULL AUTO);
D- Display für die Anzeige der Infor-
mationen der Klimaanlage;
E- Drehgriff für die Temperatureinstel-
lung auf der Beifahrerseite;
F- Taste zum Ein-/Ausschalten der Heiz-
scheibe/ Außenrückspiegel;
G- Taste für die Einschaltung der Funk-
tion MAX-DEF (Schnelle Enteisung/Be-
schlagentfernung der vorderen Schei-
ben, Heckscheibe und falls vorgesehen
heizbaren Außenrückspiegel);
H- Tasten für die Zu-/Abnahme der Ge-
bläsegeschwindigkeit und für die Aus-
schaltung der Klimaanlage (OFF);
Abb. 49 - Konfiguration der ZWEIZONEN-KlimaanlageA0E0058m
