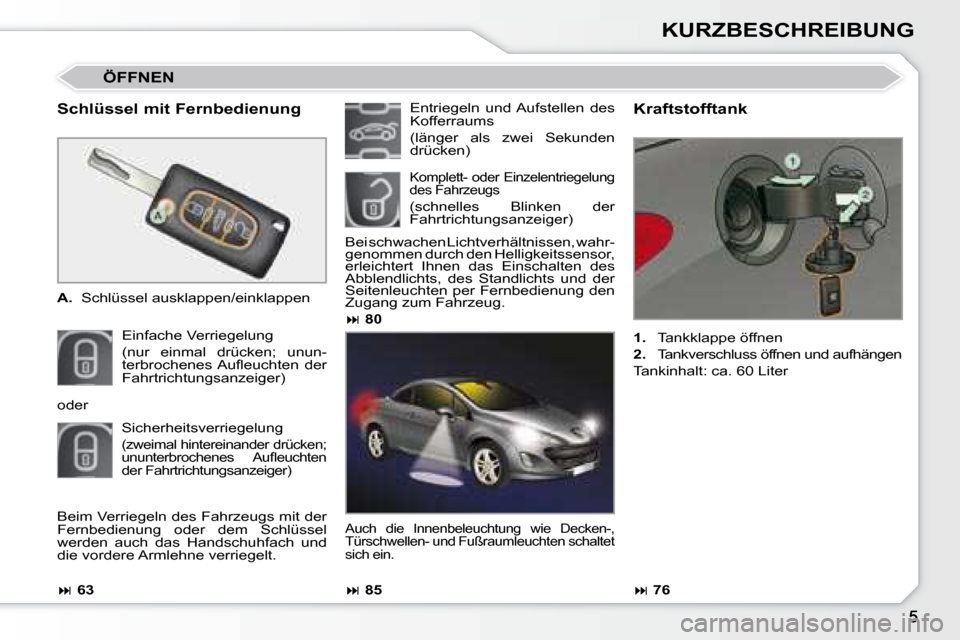

KURZBESCHREIBUNG
Schlüssel mit Fernbedienung
A. Schlüssel ausklappen/einklappen
Einfache Verriegelung
(nur einmal drücken; unun-
t e r b r o c h e n e s A u fl e u c h t e n d e r
Fahrtrichtungsanzeiger) Kraftstofftank
1. Tankklappe öffnen
2. Tankverschluss öffnen und aufhängen
Tankinhalt: ca. 60 Liter
Entriegeln und Aufstellen des
Kofferraums
(länger als zwei Sekunden
drücken)
Bei schwachen Lichtverhältnissen, wahr-
genommen durch den Helligkeitssensor,
erleichtert Ihnen das Einschalten des
Abblendlichts, des Standlichts und der
Seitenleuchten per Fernbedienung den
Zugang zum Fahrzeug.
80
Auch die Innenbeleuchtung wie Decken-,
Türschwellen- und Fußraumleuchten schaltet
sich ein.
oder
Sicherheitsverriegelung
(zweimal hintereinander drücken;
u n u n t e r b r o c h e n e s A u fl e u c h t e n
der Fahrtrichtungsanzeiger)
63
85
76
ÖFFNEN
Komplett- oder Einzelentriegelung
des Fahrzeugs
(schnelles Blinken der
Fahrtrichtungsanzeiger)
Beim Verriegeln des Fahrzeugs mit der
Fernbedienung oder dem Schlüssel
werden auch das Handschuhfach und
die vordere Armlehne verriegelt.
Page 7 of 221
KURZBESCHREIBUNG
BEDIENUNGSEINHEIT
1. Lenkzündschloss
2. Fernbedienung unter dem Lenkrad
für Audio-Anlage und Telematik
3. Schalter für Scheibenwischer/-
waschanlage/Bordcomputer
4. Mittlere verstellbare und
verschließbare Belüftungsdüse
5. Multifunktionsbildschirm
6. Sensor für Sonneneinstrahlung
7. Beifahrerairbag
8. Inaktivieren des Beifahrerairbags
9. Handschuhfach/Anschlüsse für
Audio/Video
10. Schalter für Klappdach
Schalter zur gleichzeitigen Betätigung der vier Fenster
11. Ablage oder Steuerteil für das
zum WIP Com 3D gehörige
Kombiinstrument
12. Schalter für AIRWAVE-
Nackenheizung
13. Armlehne vorn
14. Aschenbecher vorn
15. Schalter für Heizung/Klimaanlage
16. Audio-Anlage und Telematik
17. Notruftaste
Taste für Alarmanlage
Taste für Zentralverriegelung
Taste für Warnblinker
Taste für elektronische Stabilitätskontrolle (ESP/ASR)
Taste für Einparkhilfe
Taste für PEUGEOT-Service
Page 27 of 221
1
30

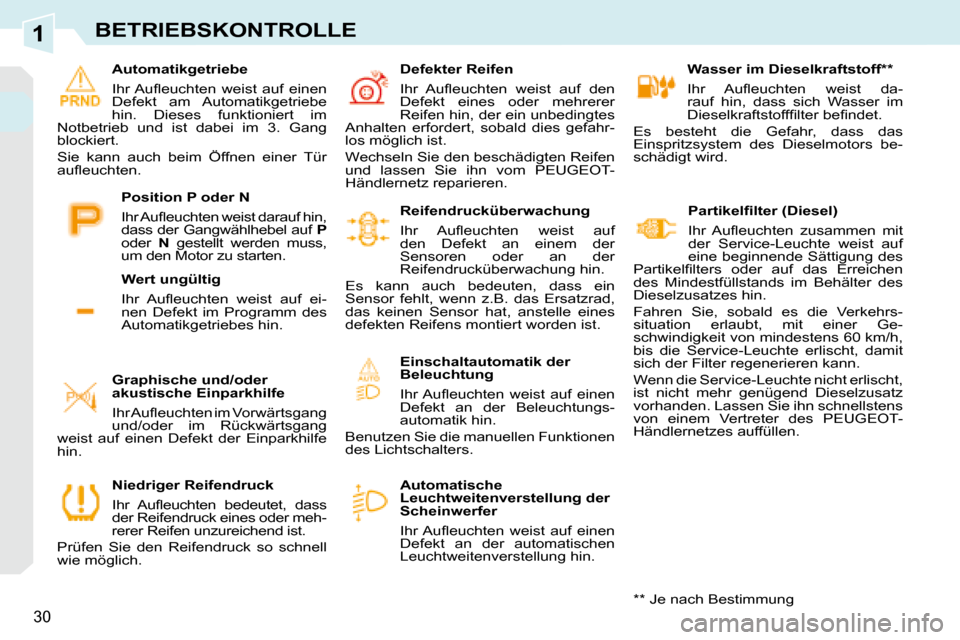

BETRIEBSKONTROLLE
Wasser im Dieselkraftstoff **
I h r A u fl e u c h t e n w e i s t d a -
rauf hin, dass sich Wasser im
D i e s e l k r a f t s t o f f fi l t e r b e fi n d e t .
Es besteht die Gefahr, dass das
Einspritzsystem des Dieselmotors be-
schädigt wird.
Automatische
Leuchtweitenverstellung der
Scheinwerfer
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt an der automatischen
Leuchtweitenverstellung hin. P a r t i k e l fi l t e r ( D i e s e l )
I h r A u fl e u c h t e n z u s a m m e n m i t
der Service-Leuchte weist auf
eine beginnende Sättigung des
P a r t i k e l fi l t e r s o d e r a u f d a s E r r e i c h e n
des Mindestfüllstands im Behälter des
Dieselzusatzes hin.
F a h r e n S i e , s o b a l d e s d i e V e r k e h r s -
situation erlaubt, mit einer Ge-
schwindigkeit von mindestens 60 km/h,
bis die Service-Leuchte erlischt, damit
sich der Filter regenerieren kann.
Wenn die Service-Leuchte nicht erlischt,
ist nicht mehr genügend Dieselzusatz
vorhanden. Lassen Sie ihn schnellstens
v o n e i n e m V e r t r e t e r d e s P E U G E O T -
H ä n d l e r n e t z e s a u f f ü l l e n .
Niedriger Reifendruck
I h r A u fl e u c h t e n b e d e u t e t , d a s s
der Reifendruck eines oder meh-
rerer Reifen unzureichend ist.
Prüfen Sie den Reifendruck so schnell
wie möglich. Defekter Reifen
I h r A u fl e u c h t e n w e i s t a u f d e n
Defekt eines oder mehrerer
Reifen hin, der ein unbedingtes
Anhalten erfordert, sobald dies gefahr-
los möglich ist.
Wechseln Sie den beschädigten Reifen
und lassen Sie ihn vom PEUGEOT-
H ä n d l e r n e t z r e p a r i e r e n .
Reifendrucküberwachung
I h r A u fl e u c h t e n w e i s t a u f
den Defekt an einem der
Sensoren oder an der
Reifendrucküberwachung hin.
Es kann auch bedeuten, dass ein
Sensor fehlt, wenn z.B. das Ersatzrad,
das keinen Sensor hat, anstelle eines
defekten Reifens montiert worden ist.
Einschaltautomatik der
Beleuchtung
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt an der Beleuchtungs-
automatik hin.
Benutzen Sie die manuellen Funktionen
des Lichtschalters.
Graphische und/oder
akustische Einparkhilfe
I h r A u fl e u c h t e n i m V o r w ä r t s g a n g
und/oder im Rückwärtsgang
weist auf einen Defekt der Einparkhilfe
hin. Automatikgetriebe
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt am Automatikgetriebe
hin. Dieses funktioniert im
Notbetrieb und ist dabei im 3. Gang
blockiert.
Sie kann auch beim Öffnen einer Tür
a u fl e u c h t e n .
Wert ungültig
I h r A u fl e u c h t e n w e i s t a u f e i -
nen Defekt im Programm des
Automatikgetriebes hin.
Position P oder N
I h r A u fl e u c h t e n w e i s t d a r a u f h i n ,
dass der Gangwählhebel auf
P
oder N gestellt werden muss,
um den Motor zu starten.
** Je nach Bestimmung
Page 44 of 221
3
i
47

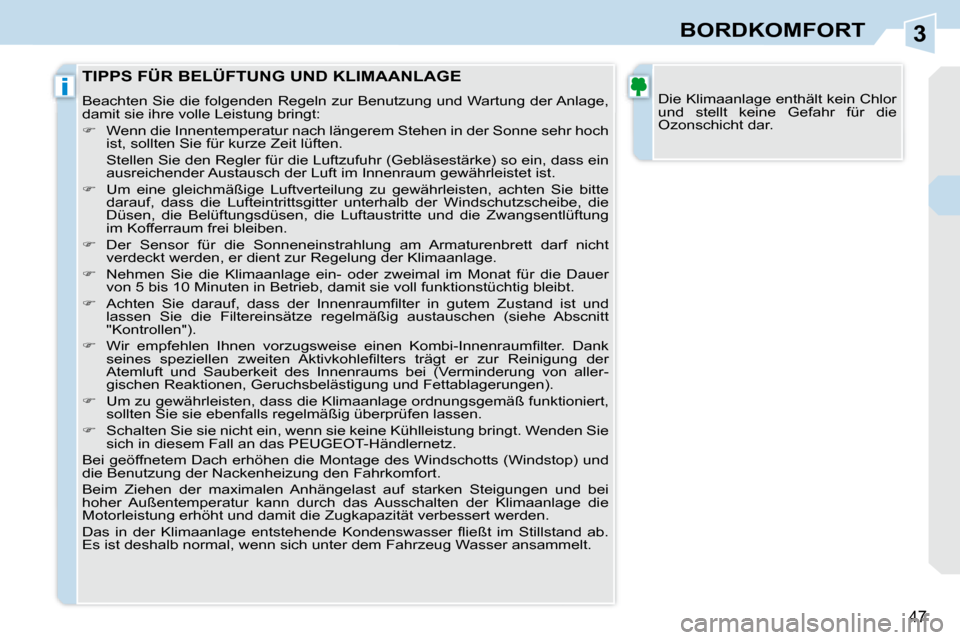

BORDKOMFORT
Die Klimaanlage enthält kein Chlor
und stellt keine Gefahr für die
Ozonschicht dar.
TIPPS FÜR BELÜFTUNG UND KLIMAANLAGE
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage,
damit sie ihre volle Leistung bringt:
Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch
ist, sollten Sie für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr (Gebläsestärke) so e in, dass ein
ausreichender Austausch der Luft im Innenraum gewährleistet ist.
Um eine gleichmäßige Luftverteilung zu gewährleisten, acht en Sie bitte
darauf, dass die Lufteintrittsgitter unterhalb der Windschutzsch eibe, die
Düsen, die Belüftungsdüsen, die Luftaustritte und die Zwa ngsentlüftung
im Kofferraum frei bleiben.
Der Sensor für die Sonneneinstrahlung am Armaturenbrett darf nich t
verdeckt werden, er dient zur Regelung der Klimaanlage.
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für di e Dauer
von 5 bis 10 Minuten in Betrieb, damit sie voll funktionstücht ig bleibt.
A c h t e n S i e d a r a u f , d a s s d e r I n n e n r a u m fi l t e r i n g u t e m Z u s t a n d i s t u n d
lassen Sie die Filtereinsätze regelmäßig austauschen (siehe Abscnit t
"Kontrollen").
W i r e m p f e h l e n I h n e n v o r z u g s w e i s e e i n e n K o m b i - I n n e n r a u m fi l t e r . D a n k
s e i n e s s p e z i e l l e n z w e i t e n A k t i v k o h l e fi l t e r s t r ä g t e r z u r R e i n i g u n g d e r
Atemluft und Sauberkeit des Innenraums bei (Verminderung von alle r-
gischen Reaktionen, Geruchsbelästigung und Fettablagerungen ).
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funkt ioniert,
sollten Sie sie ebenfalls regelmäßig überprüfen lassen.
Schalten Sie sie nicht ein, wenn sie keine Kühlleistung bri ngt. Wenden Sie
sich in diesem Fall an das PEUGEOT-Händlernetz.
Bei geöffnetem Dach erhöhen die Montage des Windschotts (Win dstop) und
die Benutzung der Nackenheizung den Fahrkomfort.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen u nd bei
hoher Außentemperatur kann durch das Ausschalten der Klimaanlage di e
Motorleistung erhöht und damit die Zugkapazität verbessert werde n.
D a s i n d e r K l i m a a n l a g e e n t s t e h e n d e K o n d e n s w a s s e r fl i e ß t i m S t i l l s t a n d a b .
Es ist deshalb normal, wenn sich unter dem Fahrzeug Wasser ansammelt.
Page 82 of 221
5
!
79

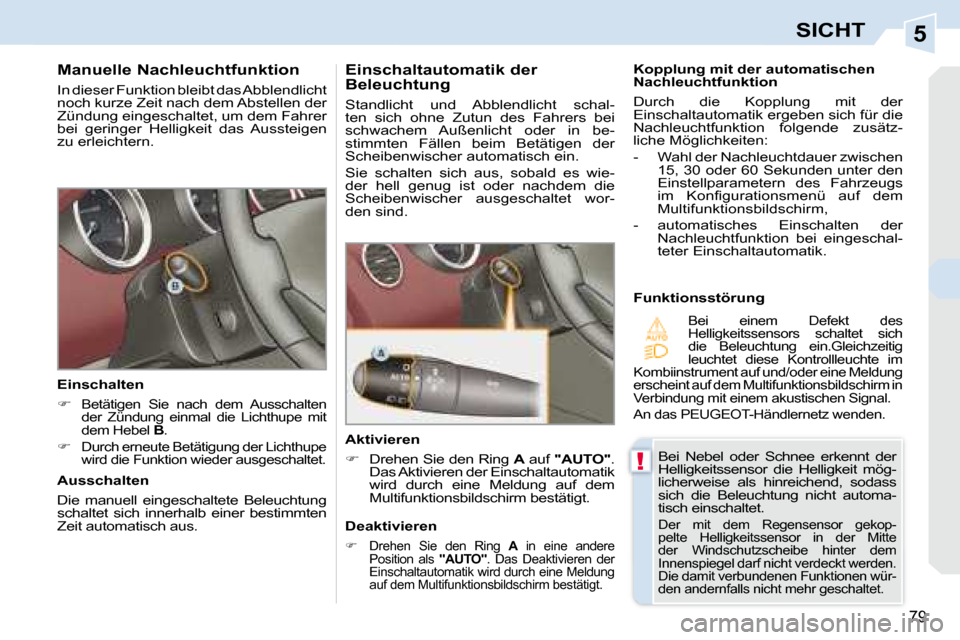

SICHT
Manuelle Nachleuchtfunktion
In dieser Funktion bleibt das Abblendlicht
noch kurze Zeit nach dem Abstellen der
Zündung eingeschaltet, um dem Fahrer
bei geringer Helligkeit das Aussteigen
zu erleichtern.
Einschalten
Betätigen Sie nach dem Ausschalten
der Zündung einmal die Lichthupe mit
dem Hebel B .
Durch erneute Betätigung der Lichthupe
wird die Funktion wieder ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuchtung
schaltet sich innerhalb einer bestimmten
Zeit automatisch aus.
Einschaltautomatik der
Beleuchtung
Standlicht und Abblendlicht schal-
ten sich ohne Zutun des Fahrers bei
schwachem Außenlicht oder in be-
stimmten Fällen beim Betätigen der
Scheibenwischer automatisch ein.
Sie schalten sich aus, sobald es wie-
der hell genug ist oder nachdem die
Scheibenwischer ausgeschaltet wor-
den sind.
Bei Nebel oder Schnee erkennt der
Helligkeitssensor die Helligkeit mög-
licherweise als hinreichend, sodass
sich die Beleuchtung nicht automa-
tisch einschaltet.
Der mit dem Regensensor gekop-
pelte Helligkeitssensor in der Mitte
der Windschutzscheibe hinter dem
Innenspiegel darf nicht verdeckt werden.
Die damit verbundenen Funktionen wür-
den andernfalls nicht mehr geschaltet.
Kopplung mit der automatischen
Nachleuchtfunktion
Durch die Kopplung mit der
Einschaltautomatik ergeben sich für die
Nachleuchtfunktion folgende zusätz-
liche Möglichkeiten:
- Wahl der Nachleuchtdauer zwischen 15, 30 oder 60 Sekunden unter den
Einstellparametern des Fahrzeugs
i m K o n fi g u r a t i o n s m e n ü a u f d e m
Multifunktionsbildschirm,
- automatisches Einschalten der Nachleuchtfunktion bei eingeschal-
teter Einschaltautomatik.
Aktivieren
Drehen Sie den Ring A auf "AUTO" .
Das Aktivieren der Einschaltautomatik
wird durch eine Meldung auf dem
Multifunktionsbildschirm bestätigt.
Deaktivieren
Drehen Sie den Ring A in eine andere
Position als "AUTO" . Das Deaktivieren der
Einschaltautomatik wird durch eine Meldung
auf dem Multifunktionsbildschirm bestätigt.
Funktionsstörung
Bei einem Defekt des
Helligkeitssensors schaltet sich
die Beleuchtung ein.Gleichzeitig
leuchtet diese Kontrollleuchte im
Kombiinstrument auf und/oder eine Meldung
erscheint auf dem Multifunktionsbildschirm in
Verbindung mit einem akustischen Signal.
An das PEUGEOT-Händlernetz wenden.
Page 84 of 221
5
!
79
SICHT
Manuelle Nachleuchtfunktion
In dieser Funktion bleibt das Abblendlicht
noch kurze Zeit nach dem Abstellen der
Zündung eingeschaltet, um dem Fahrer
bei geringer Helligkeit das Aussteigen
zu erleichtern.
Einschalten
Betätigen Sie nach dem Ausschalten
der Zündung einmal die Lichthupe mit
dem Hebel B .
Durch erneute Betätigung der Lichthupe
wird die Funktion wieder ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuchtung
schaltet sich innerhalb einer bestimmten
Zeit automatisch aus.
Einschaltautomatik der
Beleuchtung
Standlicht und Abblendlicht schal-
ten sich ohne Zutun des Fahrers bei
schwachem Außenlicht oder in be-
stimmten Fällen beim Betätigen der
Scheibenwischer automatisch ein.
Sie schalten sich aus, sobald es wie-
der hell genug ist oder nachdem die
Scheibenwischer ausgeschaltet wor-
den sind.
Bei Nebel oder Schnee erkennt der
Helligkeitssensor die Helligkeit mög-
licherweise als hinreichend, sodass
sich die Beleuchtung nicht automa-
tisch einschaltet.
Der mit dem Regensensor gekop-
pelte Helligkeitssensor in der Mitte
der Windschutzscheibe hinter dem
Innenspiegel darf nicht verdeckt werden.
Die damit verbundenen Funktionen wür-
den andernfalls nicht mehr geschaltet.
Kopplung mit der automatischen
Nachleuchtfunktion
Durch die Kopplung mit der
Einschaltautomatik ergeben sich für die
Nachleuchtfunktion folgende zusätz-
liche Möglichkeiten:
- Wahl der Nachleuchtdauer zwischen 15, 30 oder 60 Sekunden unter den
Einstellparametern des Fahrzeugs
i m K o n fi g u r a t i o n s m e n ü a u f d e m
Multifunktionsbildschirm,
- automatisches Einschalten der Nachleuchtfunktion bei eingeschal-
teter Einschaltautomatik.
Aktivieren
Drehen Sie den Ring A auf "AUTO" .
Das Aktivieren der Einschaltautomatik
wird durch eine Meldung auf dem
Multifunktionsbildschirm bestätigt.
Deaktivieren
Drehen Sie den Ring A in eine andere
Position als "AUTO" . Das Deaktivieren der
Einschaltautomatik wird durch eine Meldung
auf dem Multifunktionsbildschirm bestätigt.
Funktionsstörung
Bei einem Defekt des
Helligkeitssensors schaltet sich
die Beleuchtung ein.Gleichzeitig
leuchtet diese Kontrollleuchte im
Kombiinstrument auf und/oder eine Meldung
erscheint auf dem Multifunktionsbildschirm in
Verbindung mit einem akustischen Signal.
An das PEUGEOT-Händlernetz wenden.
Page 90 of 221
5
!
i
83
SICHT
Scheiben- und
Scheinwerferwaschanlage vorn
Ziehen Sie den Scheibenwischer-
hebel an. Zunächst wird die
Scheibenwaschanlage, dann der
Scheibenwischer für eine bestimmte
Zeit in Betrieb gesetzt.
Wenn das Abblendlicht eingeschal-
tet ist , funktioniert gleichzeitig auch die
Scheinwerferwaschanlage.
Füllstand der Scheiben-/
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerfer-
waschanlage leuchten, wenn die
Flüssigkeit im Behälter auf das
Minimum abgesunken ist, diese
Warnleuchte und/oder die Service-Leuchte im
Kombiinstrument auf, während gleichzeitig ein
akustisches Signal ertönt und eine Meldung
auf dem Multifunktionsbildschirm erscheint.
Beim nächsten Halt Behälter der Scheiben-/
Scheinwerferwaschanlage auffüllen oder auf-
füllen lassen.
Sie leuchtet beim Einschalten der Zündung oder
bei jeder Betätigung des Bedienungsschalters,
solange der Behälter nicht aufgefüllt wurde.
Frontscheiben-Wischautomatik
Wenn der Sensor hinter dem Innenspiegel
erkennt, dass es regnet, setzt sich der
Frontscheibenwischer automatisch
ohne Zutun des Fahrers in Betrieb und
passt seine Wischgeschwindigkeit an
die Niederschlagsmenge an.
Wischautomatik einschalten
Die Wischautomatik wird vom Fahrer
manuell eingeschaltet, indem er den
Hebel A durch einmaligen Druck auf
"AUTO" stellt.
Beim Einschalten erscheint eine Meldung
auf dem Multifunktionsbildschirm.
Decken Sie den mit dem
Helligkeitssensor gekoppelten
Regensensor in der Mitte der
Windschutzscheibe hinter dem
Innenspiegel grundsätzlich nicht ab.
Schalten Sie beim Waschen des
Fahrzeugs in der Waschanlage die
Wischautomatik aus.
I m W i n t e r e m p fi e h l t e s s i c h , d i e
Windschutzscheibe vollständig
abtauen zu lassen, bevor die
Wischautomatik eingeschaltet wird. Nach jedem Ausschalten der
Zündung für mehr als eine Minute
muss die Wischautomatik reakti-
viert werden, indem man den Hebel
A nach unten drückt.
Wischautomatik ausschalten
Sie wird vom Fahrer manuell ausge-
schaltet, indem er den Hebel A nach
oben bewegt und dann auf "0" zurück
stellt.
Auf dem Multifunktionsbildschirm erscheint
eine entsprechende Meldung.
Funktionsstörung
Bei einer Funktionsstörung der
Wischautomatik arbeitet der
Scheibenwischer im Intervallbetrieb.
Lassen Sie das System von einem
Vertreter des PEUGEOT-Händlernetzes
überprüfen.
Page 92 of 221
5
!
i
83
SICHT
Scheiben- und
Scheinwerferwaschanlage vorn
Ziehen Sie den Scheibenwischer-
hebel an. Zunächst wird die
Scheibenwaschanlage, dann der
Scheibenwischer für eine bestimmte
Zeit in Betrieb gesetzt.
Wenn das Abblendlicht eingeschal-
tet ist , funktioniert gleichzeitig auch die
Scheinwerferwaschanlage.
Füllstand der Scheiben-/
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerfer-
waschanlage leuchten, wenn die
Flüssigkeit im Behälter auf das
Minimum abgesunken ist, diese
Warnleuchte und/oder die Service-Leuchte im
Kombiinstrument auf, während gleichzeitig ein
akustisches Signal ertönt und eine Meldung
auf dem Multifunktionsbildschirm erscheint.
Beim nächsten Halt Behälter der Scheiben-/
Scheinwerferwaschanlage auffüllen oder auf-
füllen lassen.
Sie leuchtet beim Einschalten der Zündung oder
bei jeder Betätigung des Bedienungsschalters,
solange der Behälter nicht aufgefüllt wurde.
Frontscheiben-Wischautomatik
Wenn der Sensor hinter dem Innenspiegel
erkennt, dass es regnet, setzt sich der
Frontscheibenwischer automatisch
ohne Zutun des Fahrers in Betrieb und
passt seine Wischgeschwindigkeit an
die Niederschlagsmenge an.
Wischautomatik einschalten
Die Wischautomatik wird vom Fahrer
manuell eingeschaltet, indem er den
Hebel A durch einmaligen Druck auf
"AUTO" stellt.
Beim Einschalten erscheint eine Meldung
auf dem Multifunktionsbildschirm.
Decken Sie den mit dem
Helligkeitssensor gekoppelten
Regensensor in der Mitte der
Windschutzscheibe hinter dem
Innenspiegel grundsätzlich nicht ab.
Schalten Sie beim Waschen des
Fahrzeugs in der Waschanlage die
Wischautomatik aus.
I m W i n t e r e m p fi e h l t e s s i c h , d i e
Windschutzscheibe vollständig
abtauen zu lassen, bevor die
Wischautomatik eingeschaltet wird. Nach jedem Ausschalten der
Zündung für mehr als eine Minute
muss die Wischautomatik reakti-
viert werden, indem man den Hebel
A nach unten drückt.
Wischautomatik ausschalten
Sie wird vom Fahrer manuell ausge-
schaltet, indem er den Hebel A nach
oben bewegt und dann auf "0" zurück
stellt.
Auf dem Multifunktionsbildschirm erscheint
eine entsprechende Meldung.
Funktionsstörung
Bei einer Funktionsstörung der
Wischautomatik arbeitet der
Scheibenwischer im Intervallbetrieb.
Lassen Sie das System von einem
Vertreter des PEUGEOT-Händlernetzes
überprüfen.
