2007 YAMAHA YZF-R1 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PAU42960
Substituição do elemento do fil-
tro de ar O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se conduzir o veículo em áre-
as invulgarmente húmidas ou poeirentas.
1. Retire o assento do condutor. (Consul-
te a página 3-19.)
2. Retire os painéis A e B. (Consulte a
página 6-7.)
3. Retire as cavilhas do depósito de com-
bustível.
4. Levante a parte da frente do depósito
de combustível e incline-a para trás,
afastando-a da caixa do filtro de ar.
(Não separe os tubos de combustível!)
AV I S O
PWA10410


Certifique-se de que o depósito de
combustível está bem apoiado.


Não incline nem puxe demasiado o
depósito de combustível, caso con-
trário os tubos de combustível po-
dem ficar soltos, o que podeprovocar derrame de combustível.
5. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.
PRECAUÇÃO:
PCA12880
Quando retirar a tampa da caixa do filtro
de ar, certifique-se de que não caem ob-
jectos estranhos no tubo de entrada dear.
6. Puxe o elemento do filtro de ar para fo-
ra.
1. Cavilha
1. Parafuso
2. Tampa da caixa do filtro de ar
U4C8P0P0.book Page 17 Thursday, September 21, 2006 3:12 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6
7. Instale um elemento do filtro de ar no-
vo, encaixando os prolongamentos do
elemento nas fendas da caixa do filtro
de ar.
PRECAUÇÃO:
PCA10480


Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.


O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-sedemasiado.
8. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
9. Coloque o depósito de combustível na
respectiva posição original e depois
instale as cavilhas.AV I S O
PWA12380


Antes de instalar o depósito de
combustível, certifique-se de que
os tubos de combustível não se en-
contram danificados. Se algum dos
tubos de combustível estiver danifi-
cado, não coloque o motor em fun-
cionamento. Solicite a um
concessionário Yamaha que subs-
titua o tubo, caso contrário poderá
ocorrer fuga de combustível.


Assegure-se de que os tubos de
combustível estão devidamente li-
gados e dirigidos, e de que não es-
tão trilhados.


Não se esqueça de colocar o tubo
de respiração/descarga do depósi-
to de combustível na respectiva po-sição original.
10. Instale os painéis.
11. Instale o assento do condutor.
1. Elemento do filtro de ar
2. Tubo de admissão de ar
1. Prolongamento
2. Fenda
1. Tubo de respiração/descarga do depósito de
combustível
U4C8P0P0.book Page 18 Thursday, September 21, 2006 3:12 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21771
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10500


A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
1. Folga do cabo do acelerador
U4C8P0P0.book Page 19 Thursday, September 21, 2006 3:12 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
AV I S O
PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:

NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, perdade controlo ou graves ferimentos.
Certifique-se de que o peso total do
condutor, passageiro, carga e aces-
sórios não excede a carga máxima
especificada para o veículo.


Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.


Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.


Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.


Verifique o estado e a pressão do ardos pneus antes de cada viagem.
Verificação dos pneusOs pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces- Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Tr á s :
290 kPa (42 psi) (2.90 kgf/cm²)
90–195 kg (198–430 lb):
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Tr á s :
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Frente:
250 kPa (36 psi) (2.50 kgf/cm²)
Tr á s :
290 kPa (42 psi) (2.90 kgf/cm²)
Carga máxima*:
195 kg (430 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U4C8P0P0.book Page 20 Monday, October 23, 2006 11:47 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
sionário Yamaha, que possui os co-
nhecimentos e experiênciaprofissional necessários.
Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com válvu-
las.AV I S O
PWA10480


Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do motociclo não podem
ser garantidas.


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.


Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.


Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante acondução a alta velocidade.
AV I S O
PWA10600
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.

Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
Pneu da frente:
Tamanho:
120/70 ZR17M/C (58W)
Fabricante/modelo:
MICHELIN/Pilot POWER P
PIRELLI/DIABLO CORSA E (ape-
nas para modelos de velocidade
total)
Pneu de trás:
Tamanho:
190/50 ZR17M/C (73W)
Fabricante/modelo:
MICHELIN/ Pilot POWER
PIRELLI/DIABLO CORSA L (ape-
nas para modelos de velocidade
total)
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9100 (de origem)
U4C8P0P0.book Page 21 Thursday, September 21, 2006 3:12 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6


Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.


Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.


Ajuste sempre a pressão de ar dos
pneus em conformidade com ascondições de utilização.
PAU21960
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU33890
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a cavilha ajustadora na di-
recção (a). Para reduzir a folga da alavanca
da embraiagem, rode a cavilha ajustadora
na direcção (b).1. Cavilha ajustadora da folga da alavanca da
embraiagem
2. Folga da alavanca da embraiagem
U4C8P0P0.book Page 22 Thursday, September 21, 2006 3:12 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
NOTA:Caso não consiga obter a folga especifica-
da para a alavanca da embraiagem seguin-
do os procedimentos descritos acima, façao seguinte.
1. Rode a cavilha ajustadora na alavan-
ca da embraiagem totalmente na di-
recção (a) para desapertar o cabo da
embraiagem.
2. Desaperte a contraporca situada no
cárter.
3. Para aumentar a folga da alavanca da
embraiagem, rode a porca ajustadora
na direcção (a). Para reduzir a folga da
alavanca da embraiagem, rode a por-
ca ajustadora na direcção (b).
4. Aperte a contraporca.
PAU22270
Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão, como se segue:
Rode a porca ajustadora mantendo o inter-
ruptor da luz do travão traseiro no local.
Para fazer com que a luz do travão se acen-
da mais cedo, rode a porca ajustadora na
direcção (a). Para fazer com que a luz do
travão se acenda mais tarde, rode a porca
ajustadora na direcção (b).
PAU22390
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU43062
Pastilhas do travão da frente
As pinças do travão da frente estão equipa-
das com dois conjuntos de pastilhas do tra-
vão.
Cada uma das pastilhas do travão da frente
está equipada com um ou dois indicadores
de desgaste, que lhe permitem verificar o
respectivo desgaste sem ter de desmontar
o travão. Para verificar o desgaste da pasti-
lha do travão, verifique as ranhuras indica-
1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem (cárter)
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do tra-
vão traseiro
1. Ranhura indicadora de desgaste da pastilha
do travão
U4C8P0P0.book Page 23 Tuesday, December 12, 2006 2:54 PM

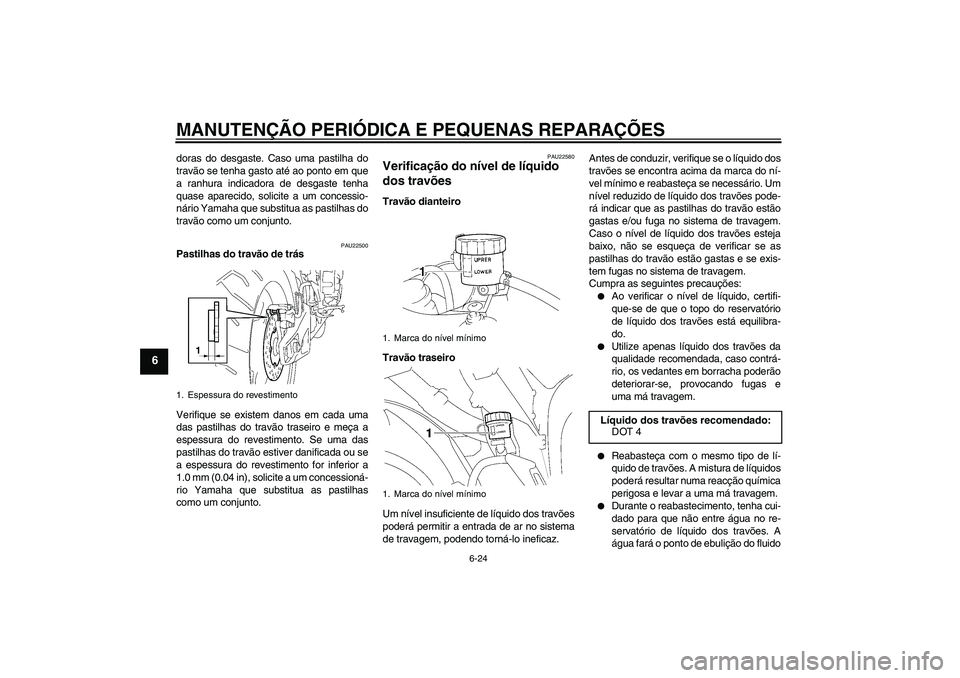

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
doras do desgaste. Caso uma pastilha do
travão se tenha gasto até ao ponto em que
a ranhura indicadora de desgaste tenha
quase aparecido, solicite a um concessio-
nário Yamaha que substitua as pastilhas do
travão como um conjunto.
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
1.0 mm (0.04 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
PAU22580
Verificação do nível de líquido
dos travões Travão dianteiro
Travão traseiro
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
Cumpra as seguintes precauções:


Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água fará o ponto de ebulição do fluido
1. Espessura do revestimento
1. Marca do nível mínimo
1. Marca do nível mínimo
Líquido dos travões recomendado:
DOT 4
U4C8P0P0.book Page 24 Tuesday, December 12, 2006 2:54 PM
