2007 YAMAHA YZF-R1 Manual de utilização (in Portuguese)

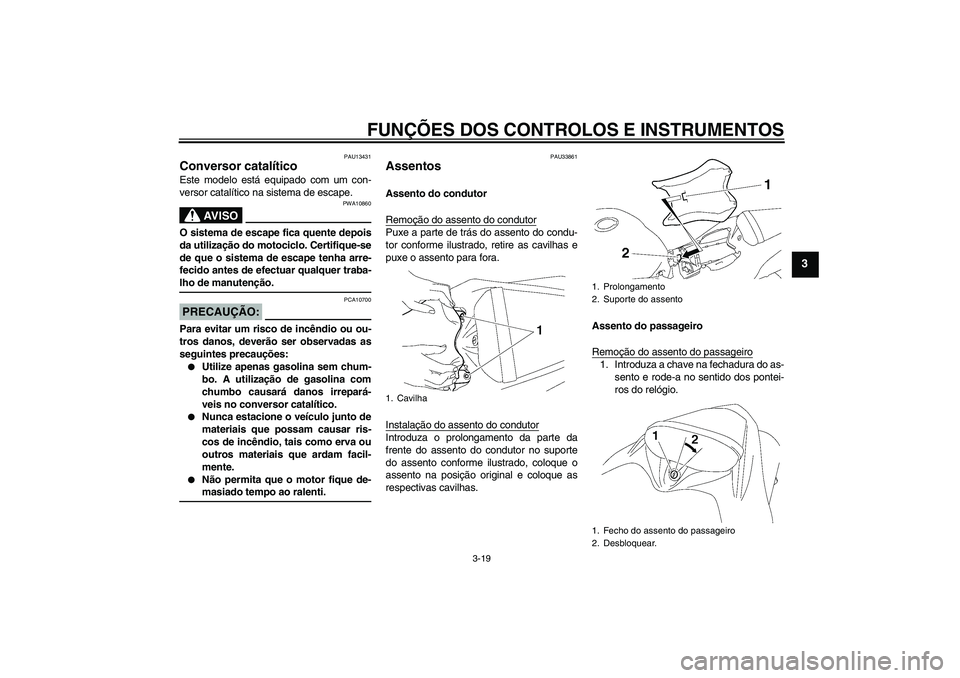

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PAU13431
Conversor catalítico Este modelo está equipado com um con-
versor catalítico na sistema de escape.
AV I S O
PWA10860
O sistema de escape fica quente depois
da utilização do motociclo. Certifique-se
de que o sistema de escape tenha arre-
fecido antes de efectuar qualquer traba-lho de manutenção.PRECAUÇÃO:
PCA10700
Para evitar um risco de incêndio ou ou-
tros danos, deverão ser observadas as
seguintes precauções:

Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo causará danos irrepará-
veis no conversor catalítico.


Nunca estacione o veículo junto de
materiais que possam causar ris-
cos de incêndio, tais como erva ou
outros materiais que ardam facil-
mente.


Não permita que o motor fique de-masiado tempo ao ralenti.
PAU33861
Assentos Assento do condutor
Remoção do assento do condutorPuxe a parte de trás do assento do condu-
tor conforme ilustrado, retire as cavilhas e
puxe o assento para fora.
Instalação do assento do condutorIntroduza o prolongamento da parte da
frente do assento do condutor no suporte
do assento conforme ilustrado, coloque o
assento na posição original e coloque as
respectivas cavilhas.Assento do passageiro
Remoção do assento do passageiro
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido dos pontei-
ros do relógio.
1. Cavilha
1. Prolongamento
2. Suporte do assento
1. Fecho do assento do passageiro
2. Desbloquear.
U4C8P0P0.book Page 19 Thursday, September 21, 2006 3:12 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
2. Levante a parte dianteira do assento
do passageiro e puxe-o para a frente.
Instalação do assento do passageiro1. Introduza o prolongamento da parte
traseira do assento do passageiro no
suporte do assento, tal como ilustrado,
e empurre a parte da frente do assento
para baixo para o encaixar.
2. Retire a chave.NOTA:Certifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-lo.
PAU33870
Suportes do capacete Os suportes do capacete encontram-se por
baixo do assento do passageiro.
Fixação do capacete no respectivo su-
porte
1. Retire o assento do passageiro. (Con-
sulte a página 3-19.)
2. Prenda o capacete no respectivo su-
porte e, de seguida, instale com segu-
rança o assento do passageiro.
AV I S O
PWA11040
Nunca conduza com um capacete preso
num suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e, possivelmente,um acidente.Para libertar um capacete do respectivo
suporte
Retire o assento do passageiro, retire o ca-
pacete do respectivo suporte e volte a ins-
talar o assento.
1. Prolongamento
2. Suporte do assento
1. Suporte de capacete
U4C8P0P0.book Page 20 Thursday, September 21, 2006 3:12 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
PAU14741
Ajuste da forquilha dianteira Esta forquilha dianteira está equipada com
cavilhas ajustadoras de pré-carga da mola,
parafusos ajustadores da força amortece-
dora de recuo e parafusos ajustadores da
força amortecedora de compressão.
AV I S O
PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade demanobra e perda de estabilidade.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção (a). Para reduzir a pré-carga damola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção (b).
NOTA:Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do parafusoda tampa da forquilha dianteira.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção (b).
1. Cavilha ajustadora da pré-carga da mola
1. Ponto de afinação actual
2. Cavilha da tampa da forquilha dianteira
Ponto de afinação da pré-carga da
mola:
Mínima (suave):
8
Normal:
5
Máxima (dura):
0
1. Parafuso ajustador da força amortecedora
de recuo
U4C8P0P0.book Page 21 Thursday, September 21, 2006 3:12 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador em cada perna da forquilha na
direcção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor-tecimento de compressão mais mole, rode
o parafuso ajustador em cada perna da for-
quilha na direcção (b).
PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.NOTA:Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário. Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
26 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
1. Parafuso ajustador da força amortecedora
de compressão
Ponto de afinação do amortecimento
de compressão:
Mínima (suave):
25 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
U4C8P0P0.book Page 22 Thursday, September 21, 2006 3:12 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
PAU42940
Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador de pré-carga da mola, um
parafuso ajustador da força amortecedora
de recuo, uma cavilha ajustadora da força
amortecedora de compressão (para amor-
tecimento de compressão rápido) e uma
cavilha ajustadora da força amortecedora
de compressão (para amortecimento de
compressão lento).PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.
Pré-carga da molaPara aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direcção (a). Para reduzir a
pré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
recção (b).
NOTA:

Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.


Utilize a chave inglesa especial incluí-
da no jogo de ferramentas do proprie-tário para fazer o ajuste.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).
1. Chave inglesa especial
2. Anel ajustador de pré-carga da mola
3. Indicador de posição
Ponto de afinação da pré-carga da
mola:
Mínima (suave):
1
Normal:
5
Máxima (dura):
9
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
20 estalido(s) na direcção (b)*
Normal:
12 estalido(s) na direcção (b)*
Máxima (dura):
3 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
U4C8P0P0.book Page 23 Thursday, September 21, 2006 3:12 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
Força amortecedora de compressão
Força amortecedora de compressão (paraum amortecimento de compressão rápido)Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode a cavilha
ajustadora na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode a cavilha ajustadora na di-
recção (b).Força amortecedora de compressão (para
um amortecimento de compressão lento)Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode a cavilha
ajustadora na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode a cavilha ajustadora na di-
recção (b).
NOTA:Embora o número total de estalidos ou vol-
tas de um mecanismo ajustador da força
amortecedora possa não corresponder
exactamente às especificações indicadas
devido a pequenas diferenças no processo
de fabrico, o número real de estalidos ou
voltas representa sempre toda a gama de
ajuste. Para obter um ajuste preciso, seria
aconselhável verificar a quantidade de es-
talidos ou voltas de cada mecanismo ajus-
tador da força amortecedora e modificar asespecificações conforme necessário.
AV I S O
PWA10220
Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informações
1. Cavilha ajustadora da força amortecedora
de compressão (para um amortecimento de
compressão rápido)
2. Cavilha ajustadora da força amortecedora
de compressão (para um amortecimento de
compressão lento)
Ponto de afinação do amortecimento
de compressão (para um amorteci-
mento de compressão rápido):
Mínima (suave):
4 volta(s) na direcção (b)*
Normal:
3 volta(s) na direcção (b)*
Máxima (dura):
0 volta(s) na direcção (b)*
* Com a cavilha ajustadora totalmente
rodada na direcção (a)
Ponto de afinação do amortecimento
de compressão (para um amorteci-
mento de compressão lento):
Mínima (suave):
20 estalido(s) na direcção (b)*
Normal:
12 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com a cavilha ajustadora totalmente
rodada na direcção (a)
U4C8P0P0.book Page 24 Thursday, September 21, 2006 3:12 PM

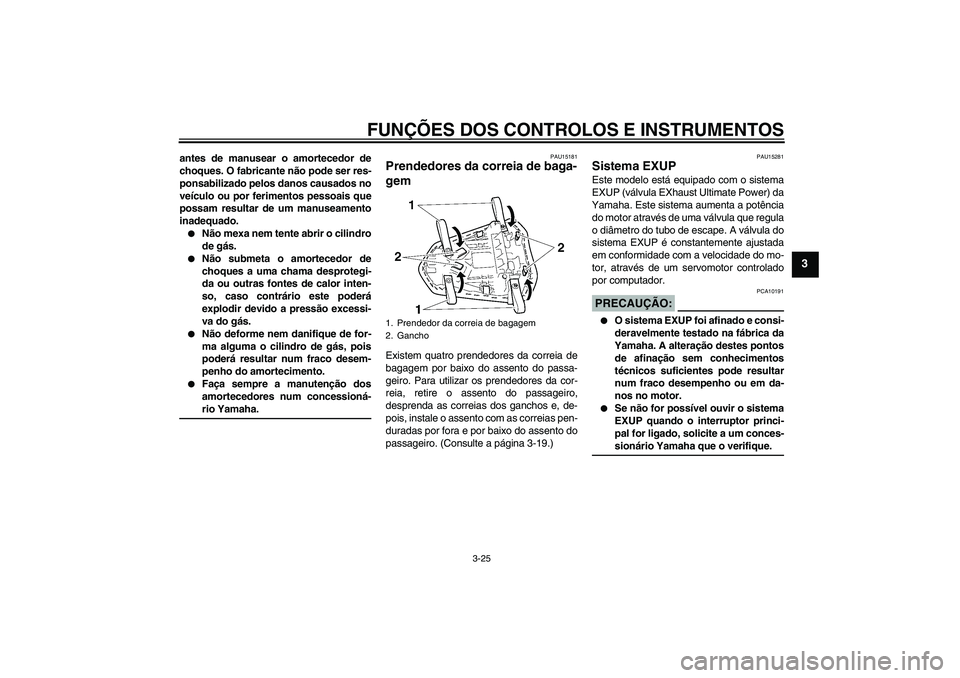

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3
antes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado.

Não mexa nem tente abrir o cilindro
de gás.


Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.


Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.


Faça sempre a manutenção dos
amortecedores num concessioná-rio Yamaha.
PAU15181
Prendedores da correia de baga-
gem Existem quatro prendedores da correia de
bagagem por baixo do assento do passa-
geiro. Para utilizar os prendedores da cor-
reia, retire o assento do passageiro,
desprenda as correias dos ganchos e, de-
pois, instale o assento com as correias pen-
duradas por fora e por baixo do assento do
passageiro. (Consulte a página 3-19.)
PAU15281
Sistema EXUP Este modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que regula
o diâmetro do tubo de escape. A válvula do
sistema EXUP é constantemente ajustada
em conformidade com a velocidade do mo-
tor, através de um servomotor controlado
por computador.PRECAUÇÃO:
PCA10191


O sistema EXUP foi afinado e consi-
deravelmente testado na fábrica da
Yamaha. A alteração destes pontos
de afinação sem conhecimentos
técnicos suficientes pode resultar
num fraco desempenho ou em da-
nos no motor.


Se não for possível ouvir o sistema
EXUP quando o interruptor princi-
pal for ligado, solicite a um conces-sionário Yamaha que o verifique.
1. Prendedor da correia de bagagem
2. Gancho
U4C8P0P0.book Page 25 Thursday, September 21, 2006 3:12 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-26
3
PAU15301
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTA:O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte docircuito de ignição.)
AV I S O
PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixoe, caso não funcione devidamente, soli-
cite a reparação do mesmo a um conces-
sionário Yamaha.
PAU15311
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.

Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.


Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.


Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral está para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.AV I S O
PWA10250
Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifi-
que o sistema antes de conduzir o moto-ciclo.
U4C8P0P0.book Page 26 Thursday, September 21, 2006 3:12 PM
