INFORMAÇÕES RELATIVAS À SEGURANÇA
1-2
1
• Sinalize sempre qualquer mudança
de direcção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver.


A postura do condutor e do passageiro
é importante para um controlo ade-
quado.
 Durante a condução, o condutor de-
verá manter as mãos no guiador e
os pés nos apoios de pés, a fim de
manter o controlo do motociclo.
 O passageiro deve segurar-se sem-
pre no condutor, na correia do as-
sento ou na barra de manobra (se o
veículo os possuir), com ambas as
mãos, e deve manter os pés nos
apoios de pés para o passageiro.
 Nunca transporte um passageiro,
excepto se ele ou ela puderem colo-
car, com firmeza, ambos os pés nos
apoios de pés do passageiro.


Nunca conduza sob a influência de ál-
cool ou outras drogas.


Este motociclo está concebido para
utilização apenas em estrada. Não de
se destina a utilização todo-o-terreno.
Artigos de protecção
A maioria das fatalidades ocorridas em aci-
dentes com motociclos resultam de feri-
mentos na cabeça. O uso de um capacetede segurança é o factor mais importante
para a prevenção ou redução de ferimentos
na cabeça.


Use sempre um capacete aprovado.


Use uma viseira ou óculos protecto-
res. O vento direccionado para os
olhos desprotegidos pode contribuir
para uma deficiência da visão que
pode atrasar a visualização de uma si-
tuação de perigo.


O uso de um casaco, botas, calças e
luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de es-
coriações ou lacerações.


Nunca use roupas largas, caso contrá-
rio estas poderão prender-se nas ala-
vancas de controlo, nos apoios de pés
ou nas rodas, causando ferimentos ou
até um acidente.


Nunca toque no motor ou no sistema
de escape durante ou logo após a uti-
lização do motociclo, uma vez que es-
tes ficam quentes e podem causar
queimaduras. Use sempre vestuário
de protecção que cubra as pernas, os
tornozelos e os pés.


As precauções acima referidas apli-
cam-se também ao passageiro.Modificações
As modificações feitas a este motociclo que
não sejam aprovadas pela Yamaha, ou a
remoção de equipamento original, podem
tornar este motociclo inseguro, o que pode
causar ferimentos pessoais graves. As mo-
dificações podem também colocar o seu
motociclo em situação de ilegalidade.
Carga e acessórios
O acréscimo de acessórios ou carga ao seu
motociclo pode afectar adversamente a es-
tabilidade e o manuseamento se a distribui-
ção de peso no seu motociclo for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios ao seu motociclo. Redobre o
cuidado quando conduzir um motociclo que
tenha mais carga ou acessórios. Apresen-
tamos a seguir algumas linhas de orienta-
ção para o caso de desejar colocar carga
ou acessórios no seu motociclo:
Carga
O peso total do operador, passageiro, aces-
sórios e carga não devem exceder o limite
máximo de carga.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:Carga máxima:
195 kg (430 lb)
U4C8P0P0.book Page 2 Monday, October 23, 2006 11:46 AM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-3
1


A carga e os acessórios devem ser re-
duzidas ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao motociclo quanto possí-
vel. Tente distribuir o peso o mais uni-
formemente possível de ambos os
lados do motociclo, a fim de minimizar
o desequilíbrio ou a instabilidade.


A deslocação dos pesos pode criar um
desequilíbrio súbito. Antes de condu-
zir, certifique-se de que os acessórios
e a carga estão bem presos ao moto-
ciclo. Verifique com frequência os su-
portes dos acessórios e os
prendedores da carga.


Nunca prenda artigos grandes ou pe-
sados ao guiador, à forquilha dianteira
ou ao guarda-lamas dianteiro. Estes
artigos, incluindo alguma carga, tal
como sacos-cama, sacos grossos de
lã ou tendas, podem criar um manuse-
amento instável ou uma fraca respos-
ta da direcção.
Acessórios
Os acessórios genuínos da Yamaha foram
especificamente concebidos para utilização
neste motociclo. Uma vez que a Yamaha
não pode testar todos os acessórios que
são disponibilizados no mercado, você será
responsável pela selecção, instalação e uti-lização adequadas dos acessórios de ter-
ceiros. Tenha muito cuidado ao seleccionar
e instalar quaisquer acessórios.
Quando montar acessórios, mantenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.


Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.


Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico do motociclo pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda perigosa de
potência das luzes ou do motor.
U4C8P0P0.book Page 3 Thursday, September 21, 2006 3:12 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
Gasolina e gás de escape

A GASOLINA É ALTAMENTE INFLA-
MÁVEL:
Desligue sempre o motor quando
estiver a reabastecer.
Tenha cuidado para não derramar
gasolina no motor ou no sistema de
escape quando estiver a reabaste-
cer.
Nunca reabasteça enquanto estiver
a fumar ou na proximidade de uma
chama desprotegida.


Nunca coloque o motor em funciona-
mento nem o faça trabalhar numa
área fechada, seja por quanto tempo
for. Os gases do escape são tóxicos e
podem causar a perda de consciência
e a morte num curto espaço de tempo.
O motociclo só deve ser colocado em
funcionamento em áreas com uma
boa ventilação.


Sempre que pretender afastar-se do
motociclo, desligue o motor e retire a
chave do interruptor principal. Quando
estacionar o motociclo, tenha em
atenção o seguinte:
O motor e o sistema de escape po-
dem estar quentes, pelo que deve
estacionar o motociclo num localonde não exista probabilidade de os
peões ou as crianças tocarem nes-
tas peças quentes.
Não estacione o motociclo num de-
clive ou num piso macio, caso con-
trário pode tombar.
Não estacione o motociclo perto de
uma fonte inflamável (por ex.: um
calefactor de querosene, ou junto
de uma chama desprotegida), caso
contrário pode incendiar-se.


Quando transportar o motociclo num
outro veículo, certifique-se de que o
mesmo é mantido na vertical. Se o
motociclo se inclinar, a gasolina pode
verter para fora do depósito de com-
bustível.


Se engolir gasolina, inalar muito vapor
de gasolina ou lhe saltar gasolina para
os olhos, consulte imediatamente um
médico. Se saltar gasolina para a sua
pele ou vestuário, lave imediatamente
a área afectada com sabão e água e
mude de roupa.
U4C8P0P0.book Page 4 Thursday, September 21, 2006 3:12 PM

DESCRIÇÃO
2-1
2
PAU10410
Vista esquerda1. Caixa de fusíveis (página 6-32)
2. Parafuso ajustador da força amortecedora de recuo da forquilha dianteira
(página 3-21)
3. Cavilha ajustadora da pré-carga da mola da forquilha dianteira (página
3-21)
4. Fusível do sistema de injecção (página 6-32)
5. Fusível principal (página 6-32)
6. Cavilha ajustadora da força amortecedora de compressão do amortecedor
(para um amortecimento de compressão rápido) (página 3-23)7. Cavilha ajustadora da força amortecedora de compressão do amortecedor
(para um amortecimento de compressão lento) (página 3-23)
8. Parafuso ajustador da força amortecedora de recuo do amortecedor (pági-
na 3-23)
9. Anel ajustador de pré-carga da mola do amortecedor (página 3-23)
10.Cavilha de drenagem do óleo do motor (página 6-11)
11.Cavilha de drenagem de refrigerante (página 6-15)
12.Cartucho do filtro de óleo do motor (página 6-11)
13.Parafuso ajustador da força amortecedora de compressão da forquilha di-
anteira (página 3-21)U4C8P0P0.book Page 1 Thursday, September 21, 2006 3:12 PM

DESCRIÇÃO
2-2
2
PAU10420

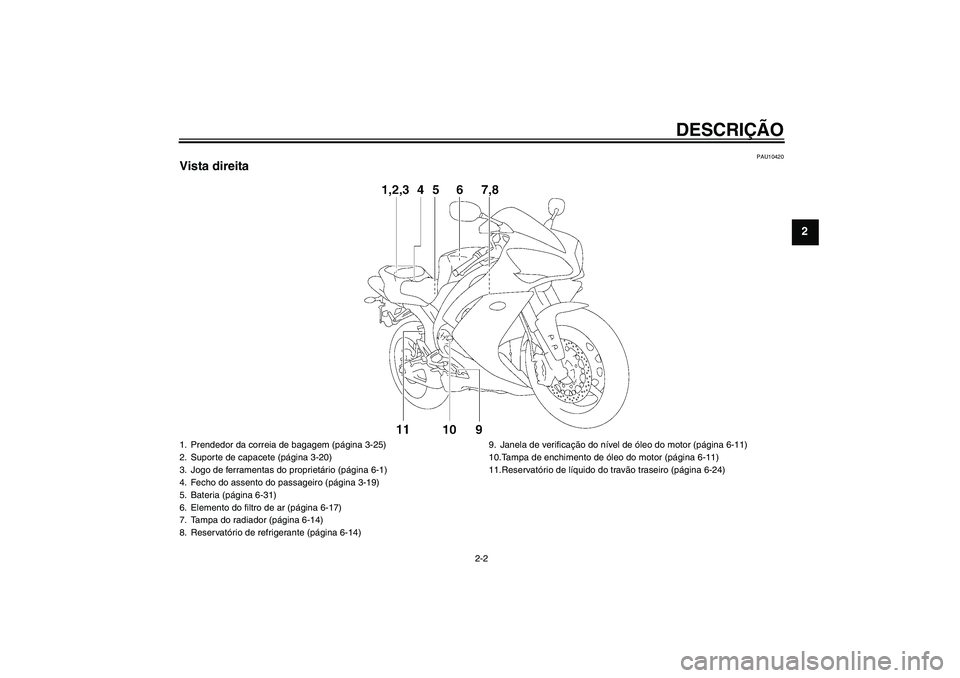

Vista direita1. Prendedor da correia de bagagem (página 3-25)
2. Suporte de capacete (página 3-20)
3. Jogo de ferramentas do proprietário (página 6-1)
4. Fecho do assento do passageiro (página 3-19)
5. Bateria (página 6-31)
6. Elemento do filtro de ar (página 6-17)
7. Tampa do radiador (página 6-14)
8. Reservatório de refrigerante (página 6-14)9. Janela de verificação do nível de óleo do motor (página 6-11)
10.Tampa de enchimento de óleo do motor (página 6-11)
11.Reservatório de líquido do travão traseiro (página 6-24)
U4C8P0P0.book Page 2 Thursday, September 21, 2006 3:12 PM

DESCRIÇÃO
2-3
2
PAU10430
Controlos e instrumentos1. Alavanca da embraiagem (página 3-15)
2. Interruptores do punho esquerdo do guiador (página 3-14)
3. Interruptor principal/bloqueio da direcção (página 3-2)
4. Módulo do contador multifuncional (página 3-7)
5. Reservatório de líquido do travão dianteiro (página 6-24)
6. Interruptores do punho direito do guiador (página 3-14)
7. Punho do acelerador (página 6-19)
8. Alavanca do travão (página 3-16)U4C8P0P0.book Page 3 Thursday, September 21, 2006 3:12 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10972
Sistema imobilizador Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:

uma chave de reconfiguração do códi-
go (com um arco vermelho)


duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos


um transmissor-receptor (instalado na
chave de reconfiguração do código)


uma unidade imobilizadora


uma ECU (Unidade de Controlo Elec-
trónico)


um indicador luminoso do sistema
imobilizador (Consulte a página 3-4.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO:
PCA11820


NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! CON-
TACTE IMEDIATAMENTE O SEU
CONCESSIONÁRIO CASO A TE-
NHA PERDIDO! Se perder esta cha-
ve, ser-lhe-á impossível configurar
novos códigos nas chaves nor-
mais. Poderá continuar a utilizar as
chaves normais para colocar o veí-
culo em funcionamento. No entan-
to, caso seja necessário
reconfigurar o código (ou seja, se
for feita uma nova chave normal ou
perder todas as chaves) terá de
substituir todo o sistema imobiliza-dor. Por conseguinte, recomenda-
mos vivamente que utilize uma das
chaves normais e mantenha a cha-
ve de reconfiguração do código
num local seguro.


Não mergulhe as chaves em água.


Não exponha as chaves a tempera-
turas excessivamente elevadas.


Não coloque as chaves próximo de
ímans (incluindo produtos como al-
tifalantes, etc., mas sem se limitar a
estes).


Não coloque objectos pesados so-
bre as chaves.


Não efectue qualquer tipo de poli-
mento nem altere a forma das cha-
ves.


Não desmonte a parte plástica das
chaves.


Não coloque duas chaves de qual-
quer sistema imobilizador no mes-
mo porta-chaves.


Mantenha as chaves normais, bem
como chaves de outros sistemas
imobilizadores afastadas da chave
de reconfiguração do código deste
veículo.
1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)
U4C8P0P0.book Page 1 Thursday, September 21, 2006 3:12 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3


Mantenha chaves de outros siste-
mas imobilizadores afastadas do
interruptor principal uma vez que
podem provocar interferência de si-nais.
PAU10471
Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.NOTA:Certifique-se de que utiliza a chave normal
(preta) para a condução normal do veículo.
Para minimizar o risco de perder a chave de
reconfiguração do código (vermelha), man-
tenha-a num local seguro e utilize-a apenaspara reconfigurar códigos.
PAU10550
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni-mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não pode
ser retirada.
NOTA:Os faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até
a chave ser rodada para “OFF”, mesmo queo motor pare.
PAU10660
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
PAU10680
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
U4C8P0P0.book Page 2 Thursday, September 21, 2006 3:12 PM
