Page 89 of 124
8-12
1
2
3
4
5
6
78
9
10
11
SBU23403

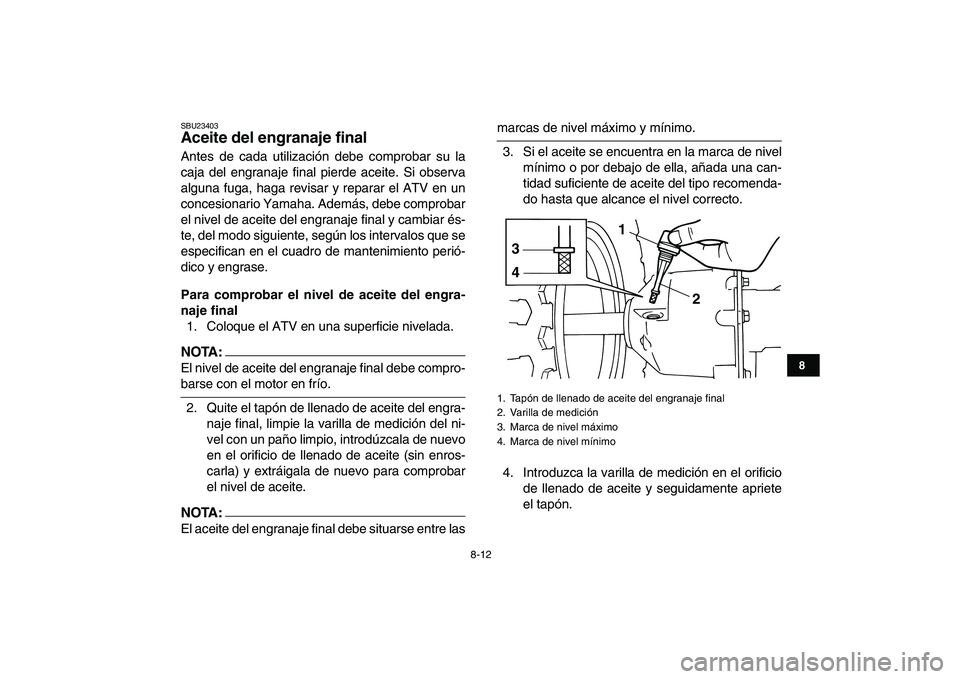

Aceite del engranaje final
Antes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe comprobar
el nivel de aceite del engranaje final y cambiar és-
te, del modo siguiente, según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el nivel de aceite del engra-
naje final
1. Coloque el ATV en una superficie nivelada.
NOTA:
El nivel de aceite del engranaje final debe compro-
barse con el motor en frío.
2. Quite el tapón de llenado de aceite del engra-
naje final, limpie la varilla de medición del ni-
vel con un paño limpio, introdúzcala de nuevo
en el orificio de llenado de aceite (sin enros-
carla) y extráigala de nuevo para comprobar
el nivel de aceite.
NOTA:
El aceite del engranaje final debe situarse entre las
marcas de nivel máximo y mínimo.
3. Si el aceite se encuentra en la marca de nivel
mínimo o por debajo de ella, añada una can-
tidad suficiente de aceite del tipo recomenda-
do hasta que alcance el nivel correcto.
4. Introduzca la varilla de medición en el orificio
de llenado de aceite y seguidamente apriete
el tapón.
1. Tapón de llenado de aceite del engranaje final
2. Varilla de medición
3. Marca de nivel máximo
4. Marca de nivel mínimo
2 3
4
1
Page 90 of 124
8-13
1
2
3
4
5
6
78
9
10
11

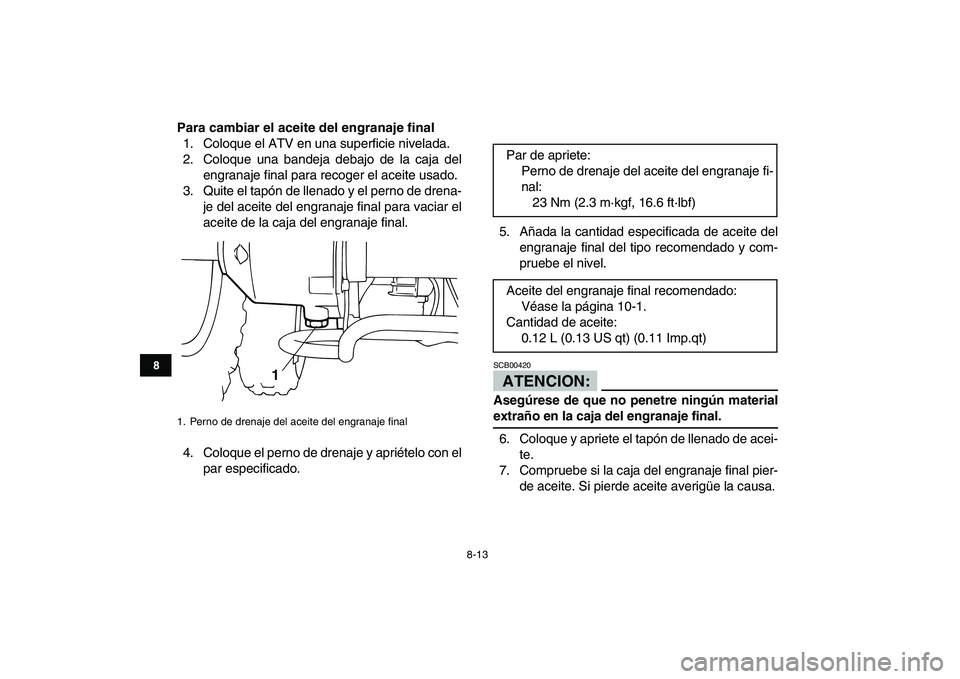

Para cambiar el aceite del engranaje final
1. Coloque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del
engranaje final para recoger el aceite usado.
3. Quite el tapón de llenado y el perno de drena-
je del aceite del engranaje final para vaciar el
aceite de la caja del engranaje final.
4. Coloque el perno de drenaje y apriételo con el
par especificado.5. Añada la cantidad especificada de aceite del
engranaje final del tipo recomendado y com-
pruebe el nivel.ATENCION:
SCB00420
Asegúrese de que no penetre ningún material
extraño en la caja del engranaje final.
6. Coloque y apriete el tapón de llenado de acei-
te.
7. Compruebe si la caja del engranaje final pier-
de aceite. Si pierde aceite averigüe la causa.
1. Perno de drenaje del aceite del engranaje final
1
Par de apriete:
Perno de drenaje del aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)
Aceite del engranaje final recomendado:
Véase la página 10-1.
Cantidad de aceite:
0.12 L (0.13 US qt) (0.11 Imp.qt)
Page 91 of 124
8-14
1
2
3
4
5
6
78
9
10
11
SBU23801

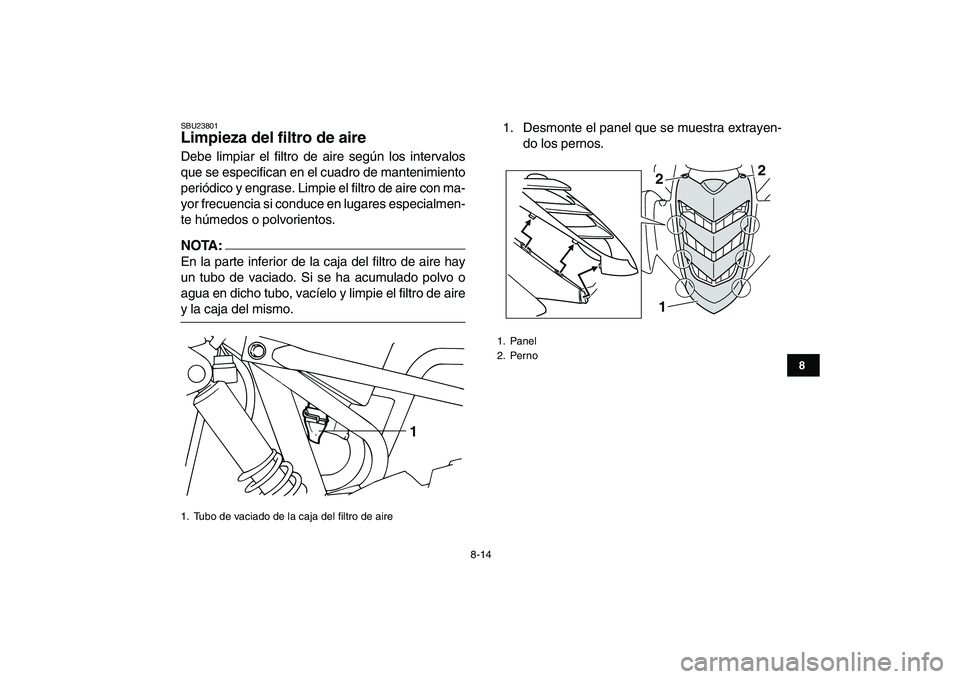

Limpieza del filtro de aire
Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire con ma-
yor frecuencia si conduce en lugares especialmen-
te húmedos o polvorientos.
NOTA:
En la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.1. Desmonte el panel que se muestra extrayen-
do los pernos.
1. Tubo de vaciado de la caja del filtro de aire
1
1. Panel
2. Perno
122
Page 92 of 124
8-15
1
2
3
4
5
6
78
9
10
11

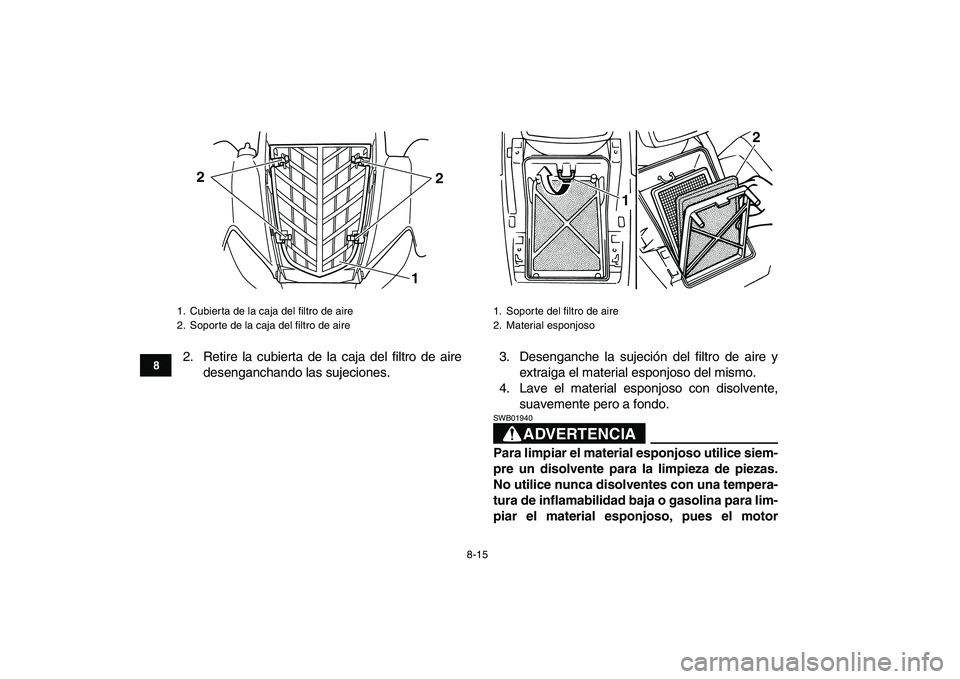

2. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.3. Desenganche la sujeción del filtro de aire y
extraiga el material esponjoso del mismo.
4. Lave el material esponjoso con disolvente,
suavemente pero a fondo.
ADVERTENCIA
SWB01940
Para limpiar el material esponjoso utilice siem-
pre un disolvente para la limpieza de piezas.
No utilice nunca disolventes con una tempera-
tura de inflamabilidad baja o gasolina para lim-
piar el material esponjoso, pues el motor
1. Cubierta de la caja del filtro de aire
2. Soporte de la caja del filtro de aire
2
2
1
1. Soporte del filtro de aire
2. Material esponjoso
1
2
Page 93 of 124
8-16
1
2
3
4
5
6
78
9
10
11

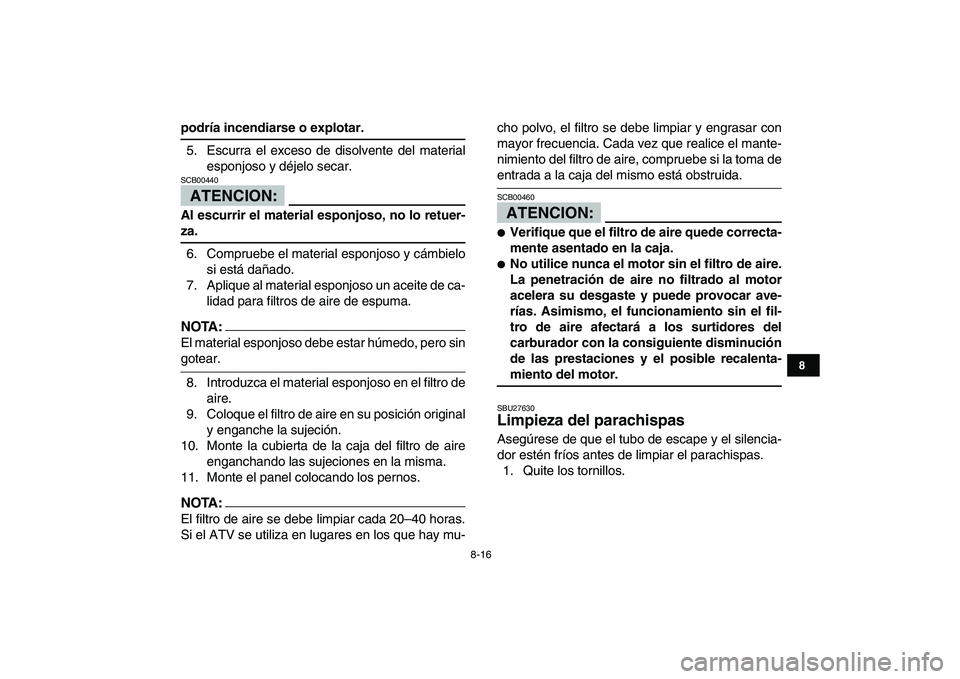

podría incendiarse o explotar.
5. Escurra el exceso de disolvente del material
esponjoso y déjelo secar.
ATENCION:
SCB00440
Al escurrir el material esponjoso, no lo retuer-
za.
6. Compruebe el material esponjoso y cámbielo
si está dañado.
7. Aplique al material esponjoso un aceite de ca-
lidad para filtros de aire de espuma.
NOTA:
El material esponjoso debe estar húmedo, pero sin
gotear.
8. Introduzca el material esponjoso en el filtro de
aire.
9. Coloque el filtro de aire en su posición original
y enganche la sujeción.
10. Monte la cubierta de la caja del filtro de aire
enganchando las sujeciones en la misma.
11. Monte el panel colocando los pernos.
NOTA:
El filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida.
ATENCION:
SCB00460
Verifique que el filtro de aire quede correcta-
mente asentado en la caja.
No utilice nunca el motor sin el filtro de aire.
La penetración de aire no filtrado al motor
acelera su desgaste y puede provocar ave-
rías. Asimismo, el funcionamiento sin el fil-
tro de aire afectará a los surtidores del
carburador con la consiguiente disminución
de las prestaciones y el posible recalenta-
miento del motor.
SBU27630
Limpieza del parachispas
Asegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
1. Quite los tornillos.
Page 94 of 124
8-17
1
2
3
4
5
6
78
9
10
11

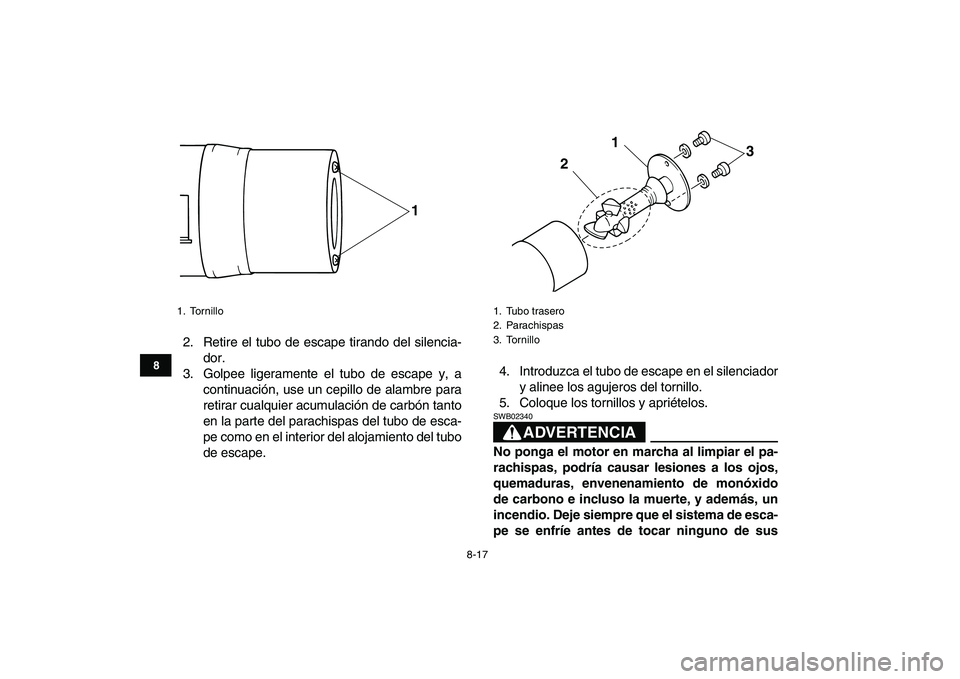

2. Retire el tubo de escape tirando del silencia-
dor.
3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubo
de escape.4. Introduzca el tubo de escape en el silenciador
y alinee los agujeros del tornillo.
5. Coloque los tornillos y apriételos.
ADVERTENCIA
SWB02340
No ponga el motor en marcha al limpiar el pa-
rachispas, podría causar lesiones a los ojos,
quemaduras, envenenamiento de monóxido
de carbono e incluso la muerte, y además, un
incendio. Deje siempre que el sistema de esca-
pe se enfríe antes de tocar ninguno de sus
1. Tornillo
1
1. Tubo trasero
2. Parachispas
3. Tornillo
21
3
Page 95 of 124
8-18
1
2
3
4
5
6
78
9
10
11

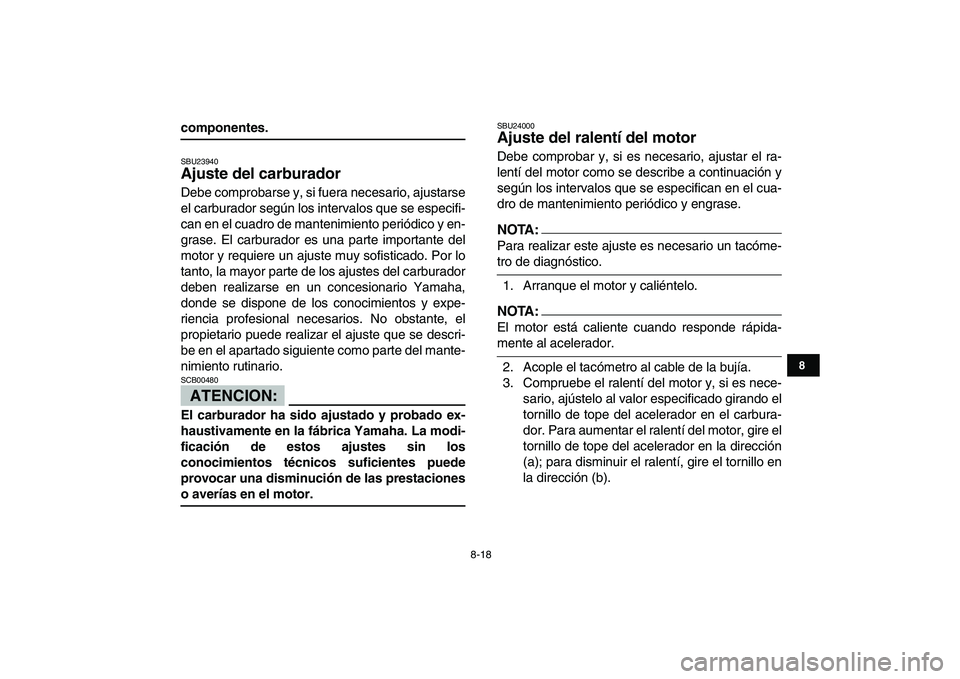

componentes.
SBU23940
Ajuste del carburador
Debe comprobarse y, si fuera necesario, ajustarse
el carburador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase. El carburador es una parte importante del
motor y requiere un ajuste muy sofisticado. Por lo
tanto, la mayor parte de los ajustes del carburador
deben realizarse en un concesionario Yamaha,
donde se dispone de los conocimientos y expe-
riencia profesional necesarios. No obstante, el
propietario puede realizar el ajuste que se descri-
be en el apartado siguiente como parte del mante-
nimiento rutinario.
ATENCION:
SCB00480
El carburador ha sido ajustado y probado ex-
haustivamente en la fábrica Yamaha. La modi-
ficación de estos ajustes sin los
conocimientos técnicos suficientes puede
provocar una disminución de las prestaciones
o averías en el motor.
SBU24000
Ajuste del ralentí del motor
Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación y
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
NOTA:
Para realizar este ajuste es necesario un tacóme-
tro de diagnóstico.
1. Arranque el motor y caliéntelo.
NOTA:
El motor está caliente cuando responde rápida-
mente al acelerador.
2. Acople el tacómetro al cable de la bujía.
3. Compruebe el ralentí del motor y, si es nece-
sario, ajústelo al valor especificado girando el
tornillo de tope del acelerador en el carbura-
dor. Para aumentar el ralentí del motor, gire el
tornillo de tope del acelerador en la dirección
(a); para disminuir el ralentí, gire el tornillo en
la dirección (b).
Page 96 of 124
8-19
1
2
3
4
5
6
78
9
10
11

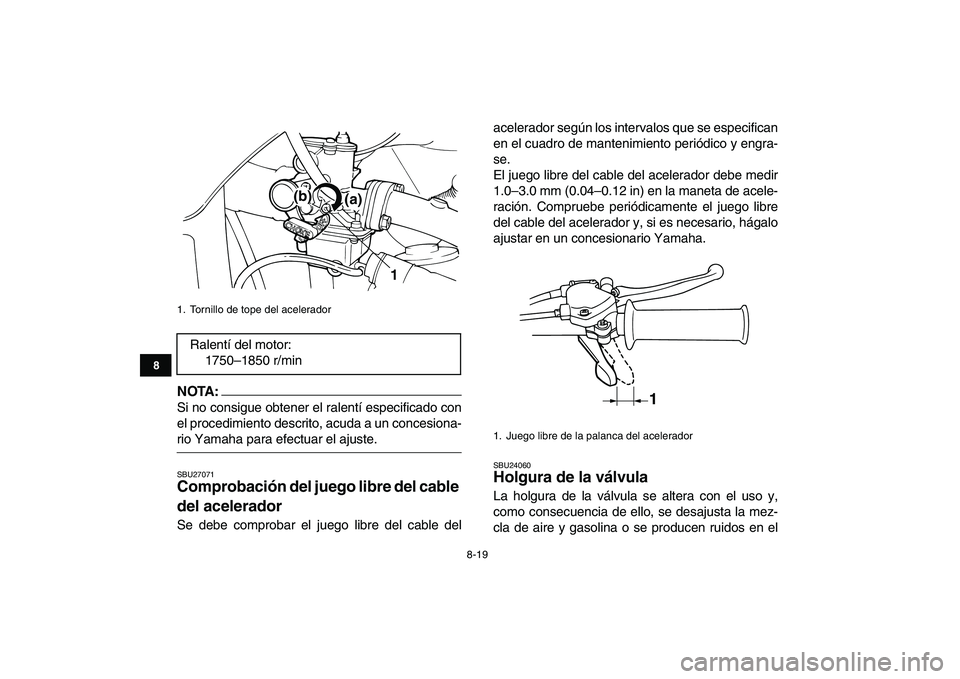

NOTA:
Si no consigue obtener el ralentí especificado con
el procedimiento descrito, acuda a un concesiona-
rio Yamaha para efectuar el ajuste.
SBU27071
Comprobación del juego libre del cable
del acelerador
Se debe comprobar el juego libre del cable delacelerador según los intervalos que se especifican
en el cuadro de mantenimiento periódico y engra-
se.
El juego libre del cable del acelerador debe medir
1.0–3.0 mm (0.04–0.12 in) en la maneta de acele-
ración. Compruebe periódicamente el juego libre
del cable del acelerador y, si es necesario, hágalo
ajustar en un concesionario Yamaha.
SBU24060
Holgura de la válvula
La holgura de la válvula se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina o se producen ruidos en el
1. Tornillo de tope del acelerador
Ralentí del motor:
1750–1850 r/min
1 (a) (b)
1. Juego libre de la palanca del acelerador
1
