2007 YAMAHA XVS1300A Manuale de Empleo (in Spanish)

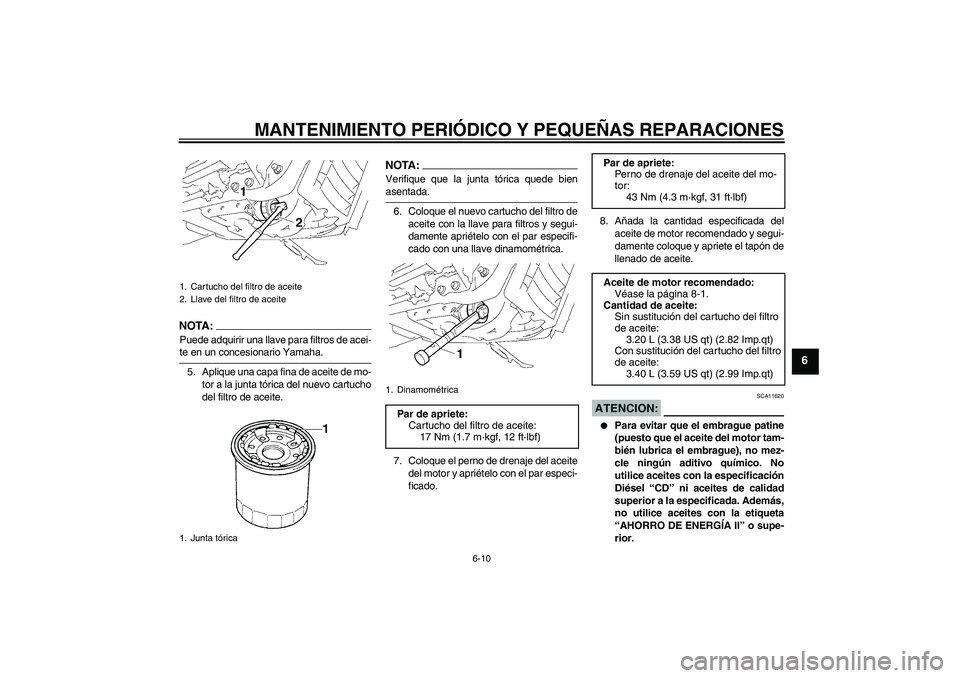

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
NOTA:Puede adquirir una llave para filtros de acei-te en un concesionario Yamaha.
5. Aplique una capa fina de aceite de mo-
tor a la junta tórica del nuevo cartucho
del filtro de aceite.
NOTA:Verifique que la junta tórica quede bienasentada.
6. Coloque el nuevo cartucho del filtro de
aceite con la llave para filtros y segui-
damente apriételo con el par especifi-
cado con una llave dinamométrica.
7. Coloque el perno de drenaje del aceite
del motor y apriételo con el par especi-
ficado.8. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
ATENCION:
SCA11620


Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
Diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“AHORRO DE ENERGÍA II” o supe-
rior.
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
1. Junta tórica
1. Dinamométrica
Par de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
3.20 L (3.38 US qt) (2.82 Imp.qt)
Con sustitución del cartucho del filtro
de aceite:
3.40 L (3.59 US qt) (2.99 Imp.qt)
U11CS0S0.book Page 10 Friday, September 15, 2006 9:31 AM

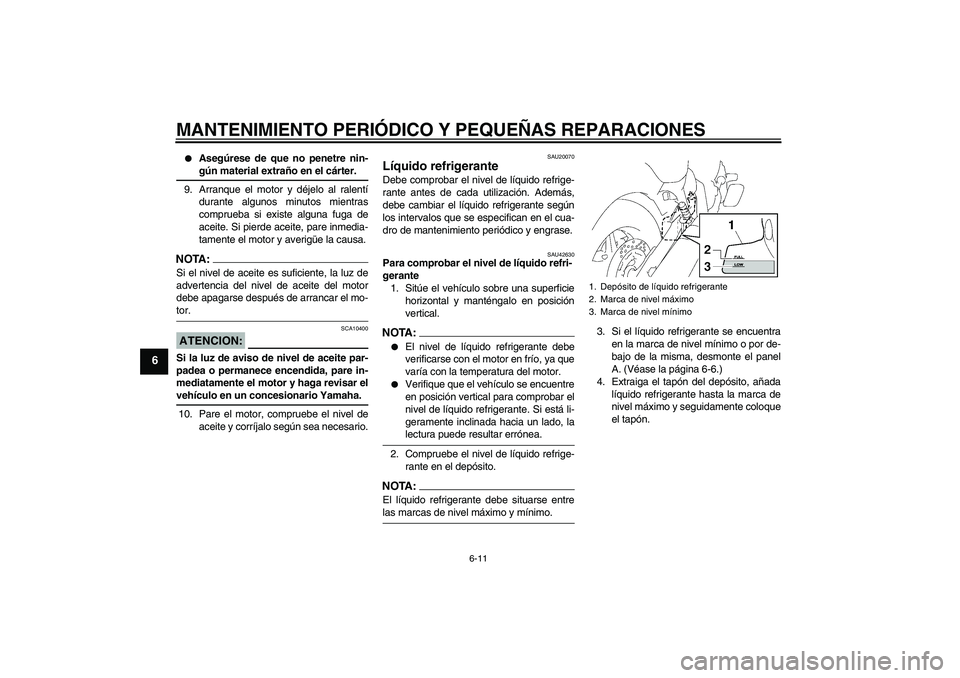

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6


Asegúrese de que no penetre nin-gún material extraño en el cárter.
9. Arranque el motor y déjelo al ralentí
durante algunos minutos mientras
comprueba si existe alguna fuga de
aceite. Si pierde aceite, pare inmedia-
tamente el motor y averigüe la causa.
NOTA:Si el nivel de aceite es suficiente, la luz de
advertencia del nivel de aceite del motor
debe apagarse después de arrancar el mo-tor.ATENCION:
SCA10400
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida, pare in-
mediatamente el motor y haga revisar elvehículo en un concesionario Yamaha.
10. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU20070
Líquido refrigerante Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU42630
Para comprobar el nivel de líquido refri-
gerante
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.NOTA:

El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.


Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, lalectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige-
rante en el depósito.
NOTA:El líquido refrigerante debe situarse entrelas marcas de nivel máximo y mínimo.3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, desmonte el panel
A. (Véase la página 6-6.)
4. Extraiga el tapón del depósito, añada
líquido refrigerante hasta la marca de
nivel máximo y seguidamente coloque
el tapón.
1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
U11CS0S0.book Page 11 Friday, September 15, 2006 9:31 AM

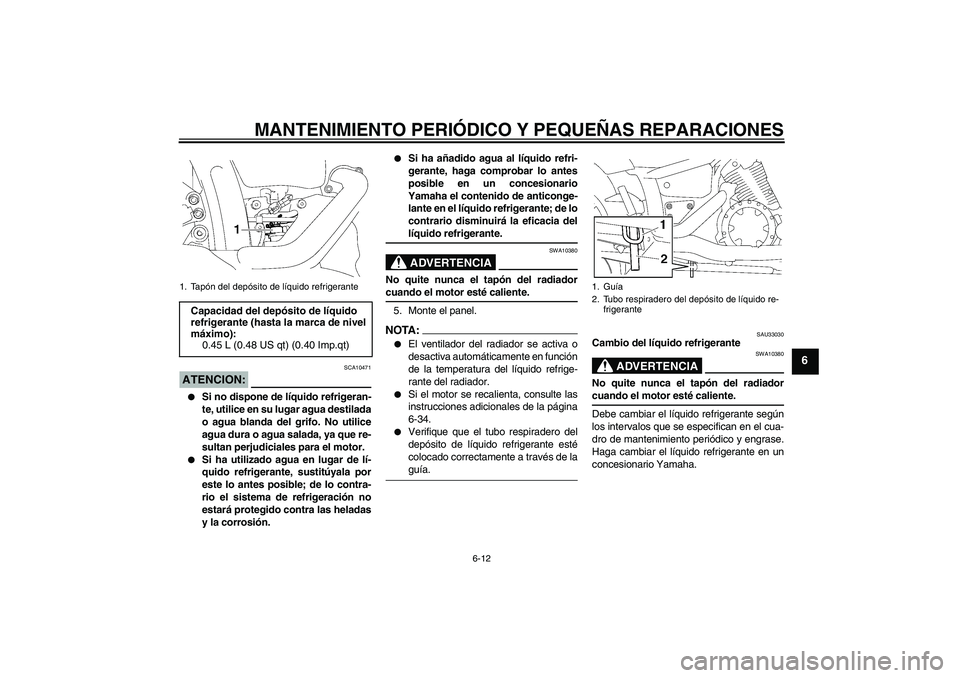

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
ATENCION:
SCA10471


Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.


Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión.


Si ha añadido agua al líquido refri-
gerante, haga comprobar lo antes
posible en un concesionario
Yamaha el contenido de anticonge-
lante en el líquido refrigerante; de lo
contrario disminuirá la eficacia dellíquido refrigerante.ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.
5. Monte el panel.NOTA:

El ventilador del radiador se activa o
desactiva automáticamente en función
de la temperatura del líquido refrige-
rante del radiador.


Si el motor se recalienta, consulte las
instrucciones adicionales de la página
6-34.


Verifique que el tubo respiradero del
depósito de líquido refrigerante esté
colocado correctamente a través de laguía.
SAU33030
Cambio del líquido refrigerante
ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha.
1. Tapón del depósito de líquido refrigerante Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.45 L (0.48 US qt) (0.40 Imp.qt)
1. Guía
2. Tubo respiradero del depósito de líquido re-
frigerante
U11CS0S0.book Page 12 Friday, September 15, 2006 9:31 AM

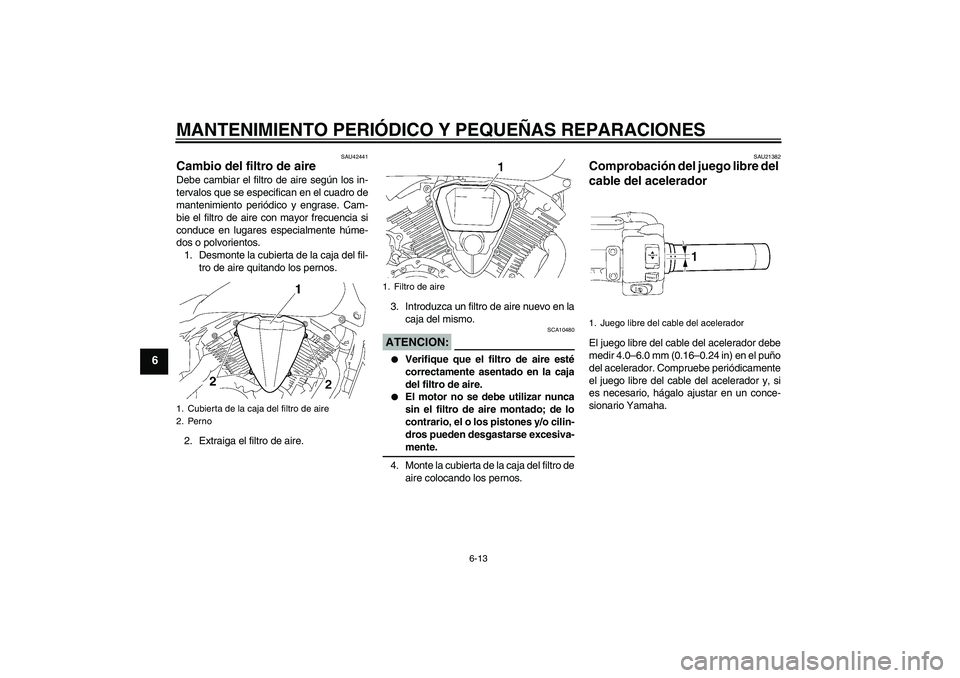

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
SAU42441
Cambio del filtro de aire Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte la cubierta de la caja del fil-
tro de aire quitando los pernos.
2. Extraiga el filtro de aire.3. Introduzca un filtro de aire nuevo en la
caja del mismo.
ATENCION:
SCA10480


Verifique que el filtro de aire esté
correctamente asentado en la caja
del filtro de aire.


El motor no se debe utilizar nunca
sin el filtro de aire montado; de lo
contrario, el o los pistones y/o cilin-
dros pueden desgastarse excesiva-mente.
4. Monte la cubierta de la caja del filtro de
aire colocando los pernos.
SAU21382
Comprobación del juego libre del
cable del acelerador El juego libre del cable del acelerador debe
medir 4.0–6.0 mm (0.16–0.24 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
1. Cubierta de la caja del filtro de aire
2. Perno
1. Filtro de aire
1. Juego libre del cable del acelerador
U11CS0S0.book Page 13 Friday, September 15, 2006 9:31 AM

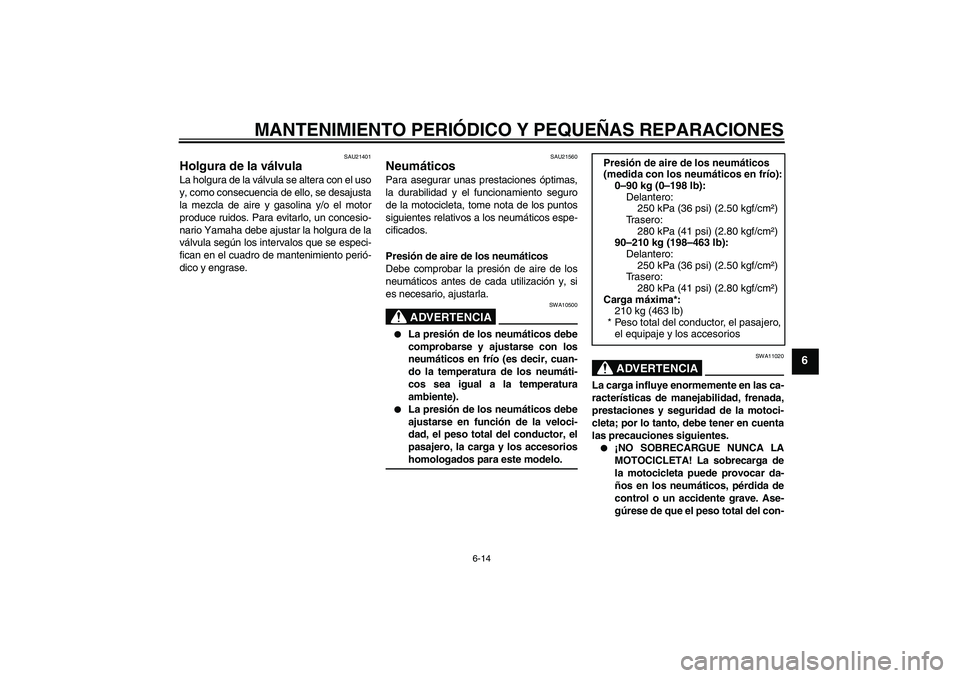

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
6
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21560
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10500


La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).


La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, la carga y los accesorioshomologados para este modelo.
ADVERTENCIA
SWA11020
La carga influye enormemente en las ca-
racterísticas de manejabilidad, frenada,
prestaciones y seguridad de la motoci-
cleta; por lo tanto, debe tener en cuenta
las precauciones siguientes.

¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de
la motocicleta puede provocar da-
ños en los neumáticos, pérdida de
control o un accidente grave. Ase-
gúrese de que el peso total del con- Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
280 kPa (41 psi) (2.80 kgf/cm²)
90–210 kg (198–463 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
280 kPa (41 psi) (2.80 kgf/cm²)
Carga máxima*:
210 kg (463 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
U11CS0S0.book Page 14 Friday, September 15, 2006 9:31 AM

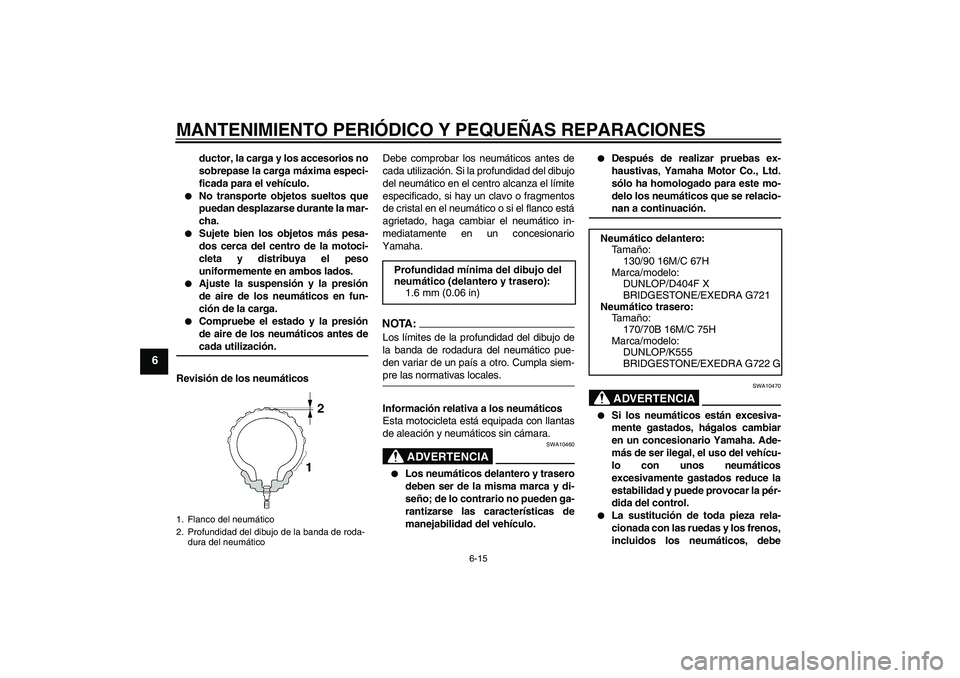

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6
ductor, la carga y los accesorios no
sobrepase la carga máxima especi-
ficada para el vehículo.


No transporte objetos sueltos que
puedan desplazarse durante la mar-
cha.


Sujete bien los objetos más pesa-
dos cerca del centro de la motoci-
cleta y distribuya el peso
uniformemente en ambos lados.


Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.


Compruebe el estado y la presión
de aire de los neumáticos antes decada utilización.
Revisión de los neumáticosDebe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTA :
Los límites de la profundidad del dibujo de
la banda de rodadura del neumático pue-
den variar de un país a otro. Cumpla siem-pre las normativas locales.
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara.
ADVERTENCIA
SWA10460


Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario no pueden ga-
rantizarse las características de
manejabilidad del vehículo.


Después de realizar pruebas ex-
haustivas, Yamaha Motor Co., Ltd.
sólo ha homologado para este mo-
delo los neumáticos que se relacio-nan a continuación.ADVERTENCIA
SWA10470


Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
Neumático delantero:
Ta m año:
130/90 16M/C 67H
Marca/modelo:
DUNLOP/D404F X
BRIDGESTONE/EXEDRA G721
Neumático trasero:
Ta m año:
170/70B 16M/C 75H
Marca/modelo:
DUNLOP/K555
BRIDGESTONE/EXEDRA G722 G
U11CS0S0.book Page 15 Friday, September 15, 2006 9:31 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesionalnecesarios.
SAU21960

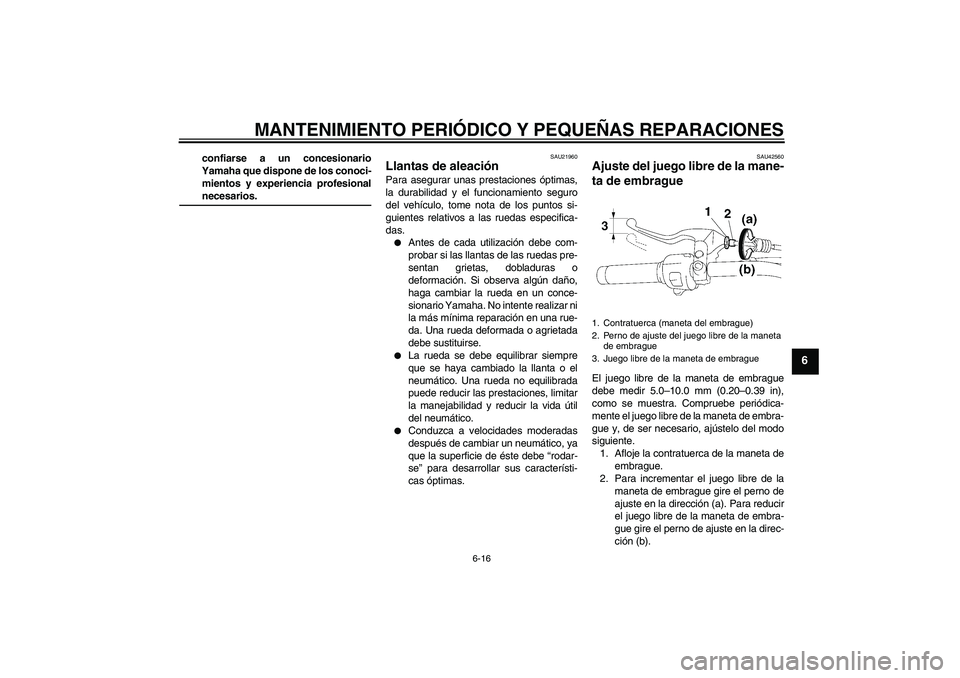

Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.


La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.


Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU42560
Ajuste del juego libre de la mane-
ta de embrague El juego libre de la maneta de embrague
debe medir 5.0–10.0 mm (0.20–0.39 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
1. Afloje la contratuerca de la maneta de
embrague.
2. Para incrementar el juego libre de la
maneta de embrague gire el perno de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).1. Contratuerca (maneta del embrague)
2. Perno de ajuste del juego libre de la maneta
de embrague
3. Juego libre de la maneta de embrague
U11CS0S0.book Page 16 Friday, September 15, 2006 9:31 AM

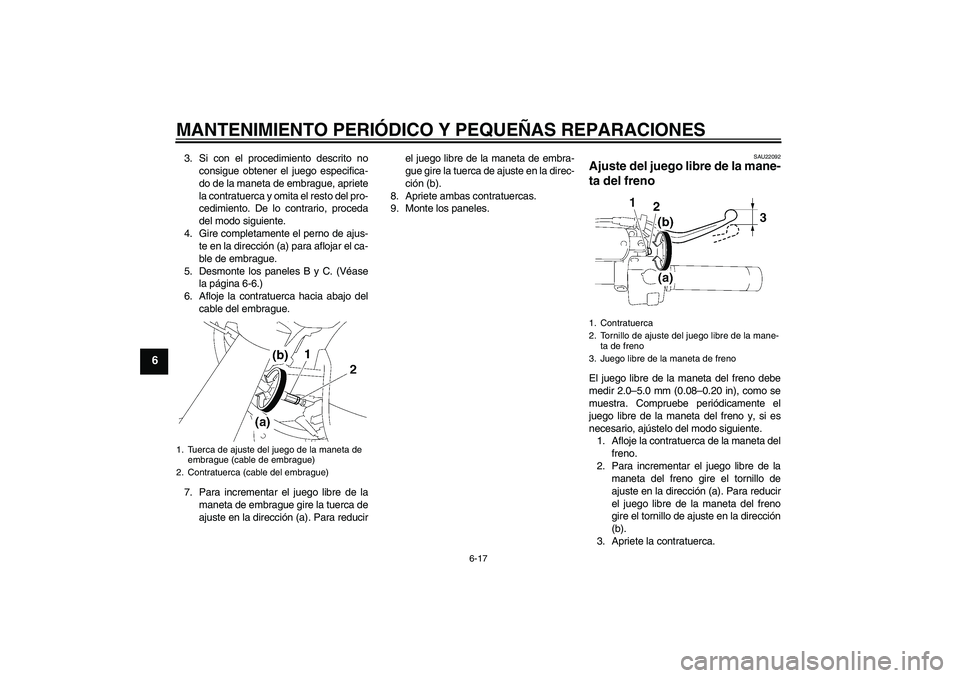

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
3. Si con el procedimiento descrito no
consigue obtener el juego especifica-
do de la maneta de embrague, apriete
la contratuerca y omita el resto del pro-
cedimiento. De lo contrario, proceda
del modo siguiente.
4. Gire completamente el perno de ajus-
te en la dirección (a) para aflojar el ca-
ble de embrague.
5. Desmonte los paneles B y C. (Véase
la página 6-6.)
6. Afloje la contratuerca hacia abajo del
cable del embrague.
7. Para incrementar el juego libre de la
maneta de embrague gire la tuerca de
ajuste en la dirección (a). Para reducirel juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).
8. Apriete ambas contratuercas.
9. Monte los paneles.
SAU22092
Ajuste del juego libre de la mane-
ta del freno El juego libre de la maneta del freno debe
medir 2.0–5.0 mm (0.08–0.20 in), como se
muestra. Compruebe periódicamente el
juego libre de la maneta del freno y, si es
necesario, ajústelo del modo siguiente.
1. Afloje la contratuerca de la maneta del
freno.
2. Para incrementar el juego libre de la
maneta del freno gire el tornillo de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta del freno
gire el tornillo de ajuste en la dirección
(b).
3. Apriete la contratuerca.
1. Tuerca de ajuste del juego de la maneta de
embrague (cable de embrague)
2. Contratuerca (cable del embrague)
1. Contratuerca
2. Tornillo de ajuste del juego libre de la mane-
ta de freno
3. Juego libre de la maneta de freno
U11CS0S0.book Page 17 Friday, September 15, 2006 9:31 AM
