2007 YAMAHA XVS1300A Manuale de Empleo (in Spanish)

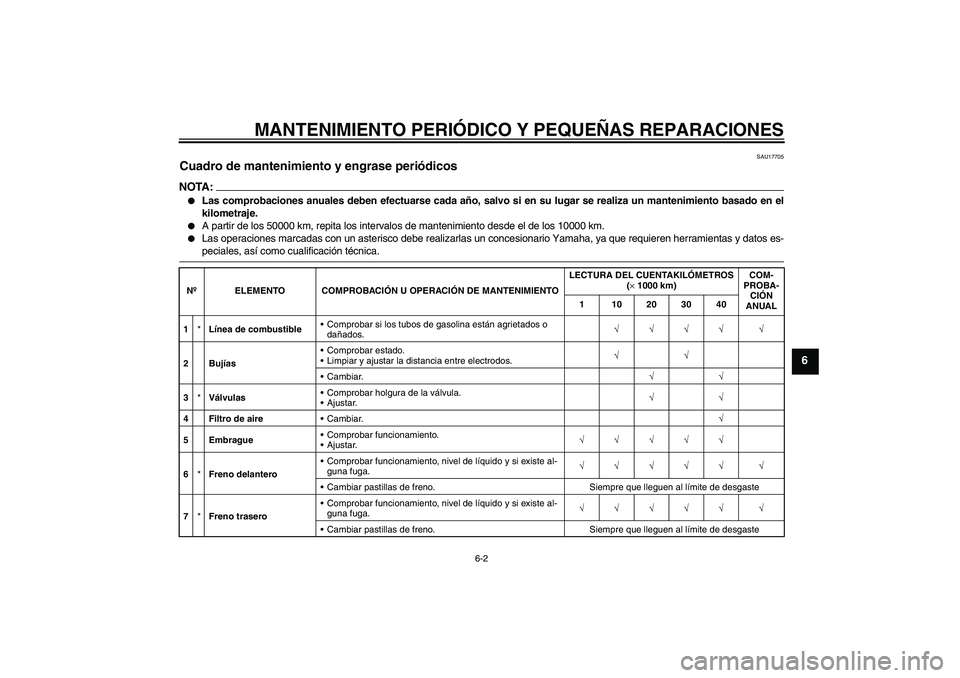

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU17705
Cuadro de mantenimiento y engrase periódicos NOTA:

Las comprobaciones anuales deben efectuarse cada año, salvo si en su lugar se realiza un mantenimiento basado en el
kilometraje.


A partir de los 50000 km, repita los intervalos de mantenimiento desde el de los 10000 km.


Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-peciales, así como cualificación técnica.
NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
1*Línea de combustibleComprobar si los tubos de gasolina están agrietados o
dañados.√√√√ √
2BujíasComprobar estado.
Limpiar y ajustar la distancia entre electrodos.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.√√
4 Filtro de aireCambiar.√
5 EmbragueComprobar funcionamiento.
Ajustar.√√√√√
6*Freno delanteroComprobar funcionamiento, nivel de líquido y si existe al-
guna fuga.√√√√√ √
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
7*Freno traseroComprobar funcionamiento, nivel de líquido y si existe al-
guna fuga.√√√√√ √
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
U11CS0S0.book Page 2 Friday, September 15, 2006 9:31 AM

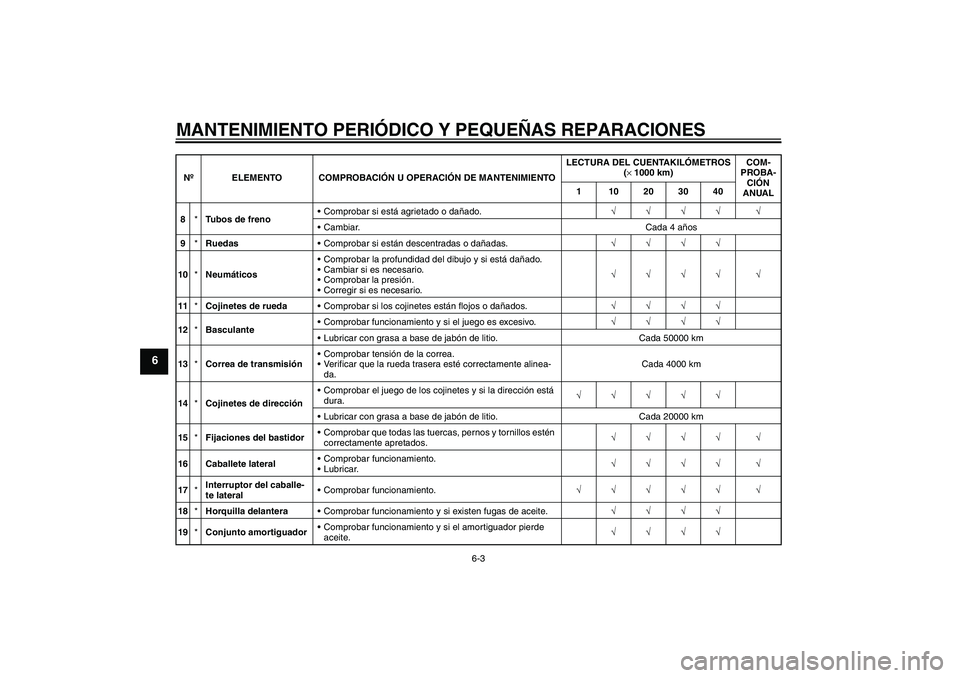

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
8*Tubos de frenoComprobar si está agrietado o dañado.√√√√ √
Cambiar. Cada 4 años
9*RuedasComprobar si están descentradas o dañadas.√√√√
10*NeumáticosComprobar la profundidad del dibujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√ √
11*Cojinetes de ruedaComprobar si los cojinetes están flojos o dañados.√√√√
12*BasculanteComprobar funcionamiento y si el juego es excesivo.√√√√
Lubricar con grasa a base de jabón de litio. Cada 50000 km
13*Correa de transmisiónComprobar tensión de la correa.
Verificar que la rueda trasera esté correctamente alinea-
da.Cada 4000 km
14*Cojinetes de direcciónComprobar el juego de los cojinetes y si la dirección está
dura.√√√√√
Lubricar con grasa a base de jabón de litio. Cada 20000 km
15*Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
16 Caballete lateralComprobar funcionamiento.
Lubricar.√√√√ √
17*Interruptor del caballe-
te lateralComprobar funcionamiento.√√√√√ √
18*Horquilla delanteraComprobar funcionamiento y si existen fugas de aceite.√√√√
19*Conjunto amortiguadorComprobar funcionamiento y si el amortiguador pierde
aceite.√√√√ NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
U11CS0S0.book Page 3 Friday, September 15, 2006 9:31 AM

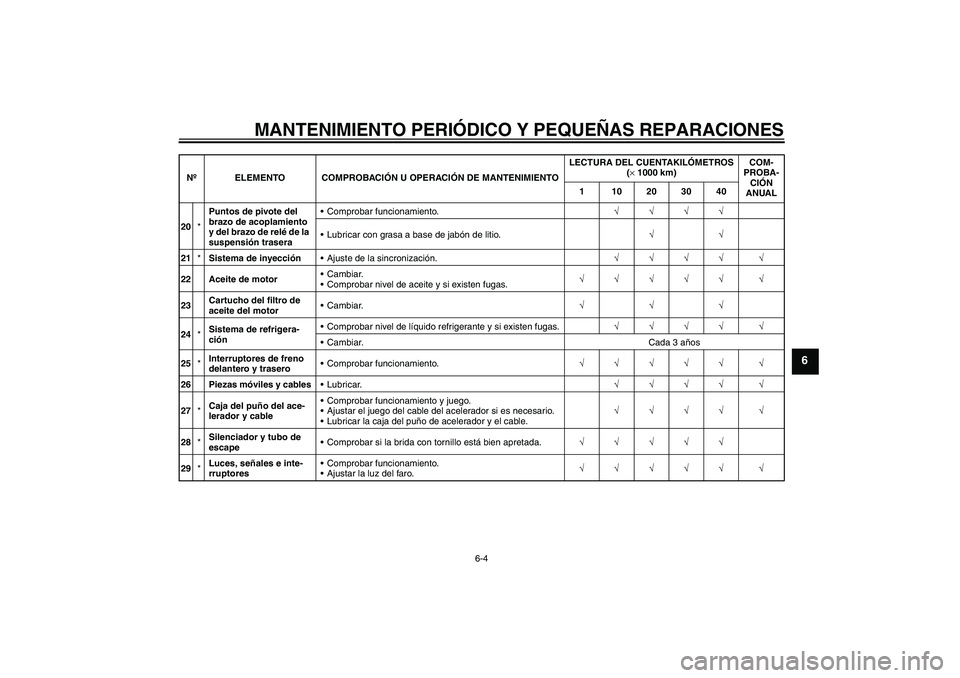

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
20*Puntos de pivote del
brazo de acoplamiento
y del brazo de relé de la
suspensión traseraComprobar funcionamiento.√√√√
Lubricar con grasa a base de jabón de litio.√√
21*Sistema de inyecciónAjuste de la sincronización.√√√√ √
22 Aceite de motorCambiar.
Comprobar nivel de aceite y si existen fugas.√√√√√ √
23Cartucho del filtro de
aceite del motorCambiar.√√√
24*Sistema de refrigera-
ciónComprobar nivel de líquido refrigerante y si existen fugas.√√√√ √
Cambiar. Cada 3 años
25*Interruptores de freno
delantero y traseroComprobar funcionamiento.√√√√√ √
26 Piezas móviles y cablesLubricar.√√√√ √
27*Caja del puño del ace-
lerador y cableComprobar funcionamiento y juego.
Ajustar el juego del cable del acelerador si es necesario.
Lubricar la caja del puño de acelerador y el cable.√√√√ √
28*Silenciador y tubo de
escapeComprobar si la brida con tornillo está bien apretada.√√√√√
29*Luces, señales e inte-
rruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√ √ NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
U11CS0S0.book Page 4 Friday, September 15, 2006 9:31 AM

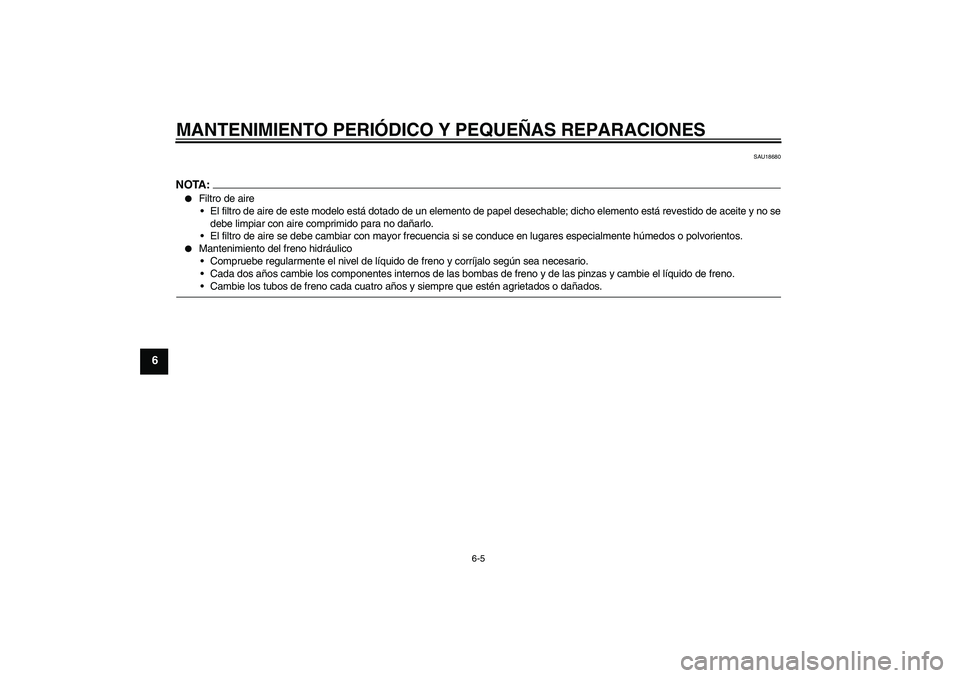

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU18680
NOTA:

Filtro de aire
El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y no se
debe limpiar con aire comprimido para no dañarlo.
El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.


Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U11CS0S0.book Page 5 Friday, September 15, 2006 9:31 AM

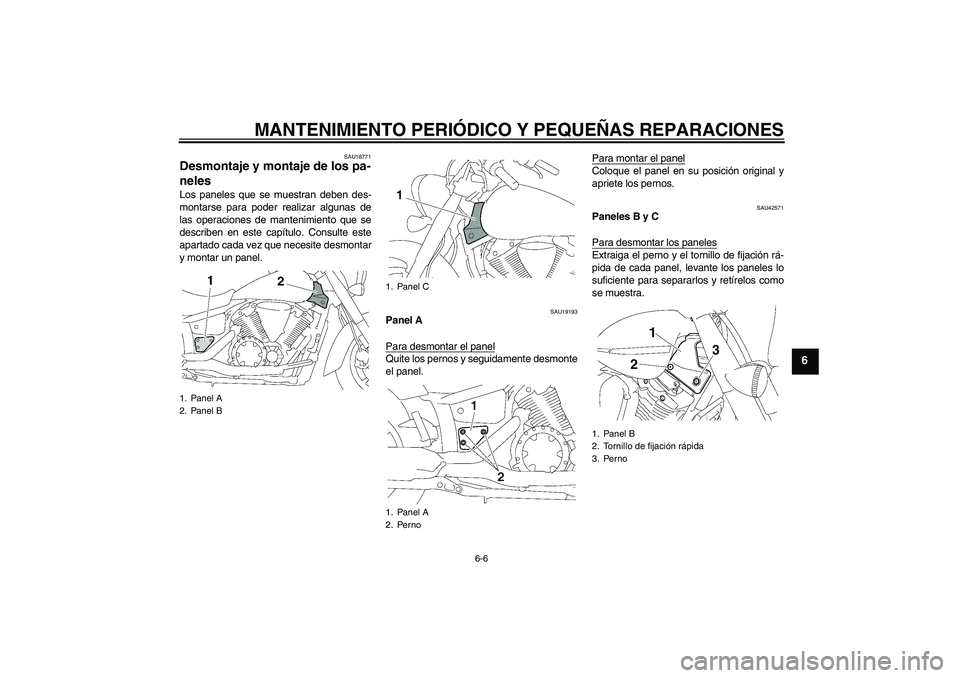

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU18771
Desmontaje y montaje de los pa-
neles Los paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU19193
Panel A
Para desmontar el panelQuite los pernos y seguidamente desmonte
el panel.Para montar el panel
Coloque el panel en su posición original y
apriete los pernos.
SAU42571
Paneles B y C
Para desmontar los panelesExtraiga el perno y el tornillo de fijación rá-
pida de cada panel, levante los paneles lo
suficiente para separarlos y retírelos como
se muestra.
1. Panel A
2. Panel B
1. Panel C
1. Panel A
2. Perno
1. Panel B
2. Tornillo de fijación rápida
3. Perno
U11CS0S0.book Page 6 Friday, September 15, 2006 9:31 AM

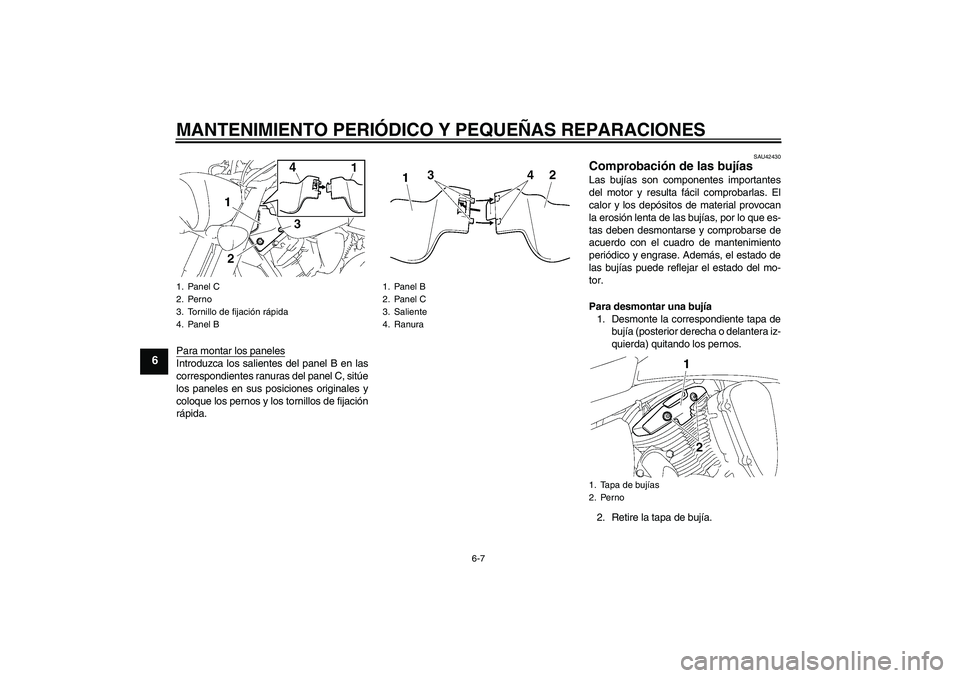

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
Para montar los panelesIntroduzca los salientes del panel B en las
correspondientes ranuras del panel C, sitúe
los paneles en sus posiciones originales y
coloque los pernos y los tornillos de fijación
rápida.
SAU42430
Comprobación de las bujías Las bujías son componentes importantes
del motor y resulta fácil comprobarlas. El
calor y los depósitos de material provocan
la erosión lenta de las bujías, por lo que es-
tas deben desmontarse y comprobarse de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Para desmontar una bujía
1. Desmonte la correspondiente tapa de
bujía (posterior derecha o delantera iz-
quierda) quitando los pernos.
2. Retire la tapa de bujía.
1. Panel C
2. Perno
3. Tornillo de fijación rápida
4. Panel B
1. Panel B
2. Panel C
3. Saliente
4. Ranura
1. Tapa de bujías
2. Perno
U11CS0S0.book Page 7 Friday, September 15, 2006 9:31 AM

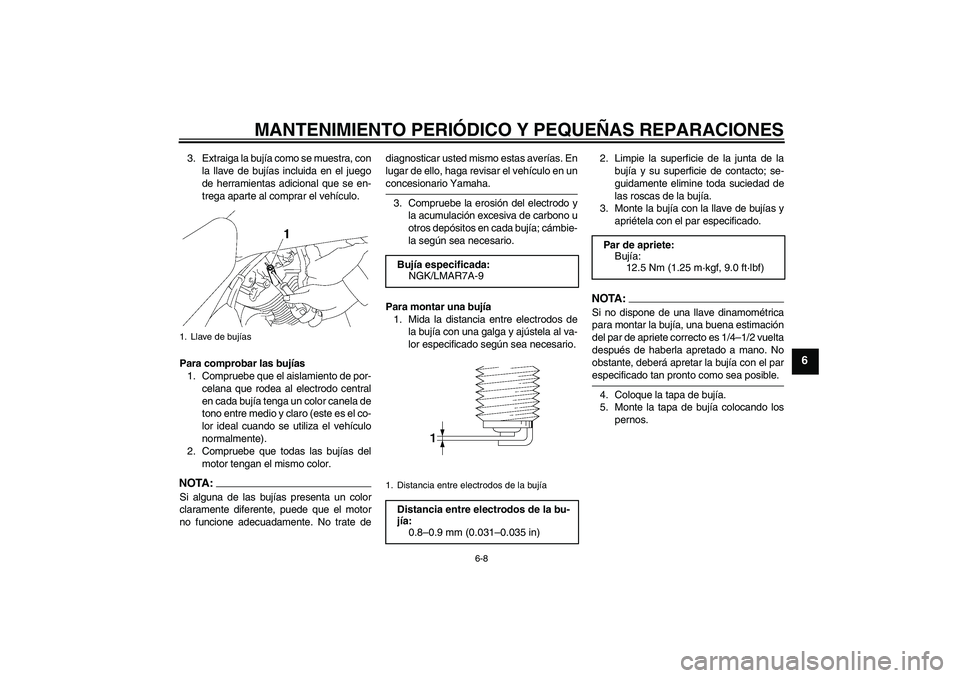

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
3. Extraiga la bujía como se muestra, con
la llave de bujías incluida en el juego
de herramientas adicional que se en-
trega aparte al comprar el vehículo.
Para comprobar las bujías
1. Compruebe que el aislamiento de por-
celana que rodea al electrodo central
en cada bujía tenga un color canela de
tono entre medio y claro (este es el co-
lor ideal cuando se utiliza el vehículo
normalmente).
2. Compruebe que todas las bujías del
motor tengan el mismo color.NOTA:Si alguna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate dediagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
3. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en cada bujía; cámbie-
la según sea necesario.
Para montar una bujía
1. Mida la distancia entre electrodos de
la bujía con una galga y ajústela al va-
lor especificado según sea necesario.2. Limpie la superficie de la junta de la
bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTA:Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el parespecificado tan pronto como sea posible.
4. Coloque la tapa de bujía.
5. Monte la tapa de bujía colocando los
pernos.
1. Llave de bujías
Bujía especificada:
NGK/LMAR7A-9
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U11CS0S0.book Page 8 Friday, September 15, 2006 9:31 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6

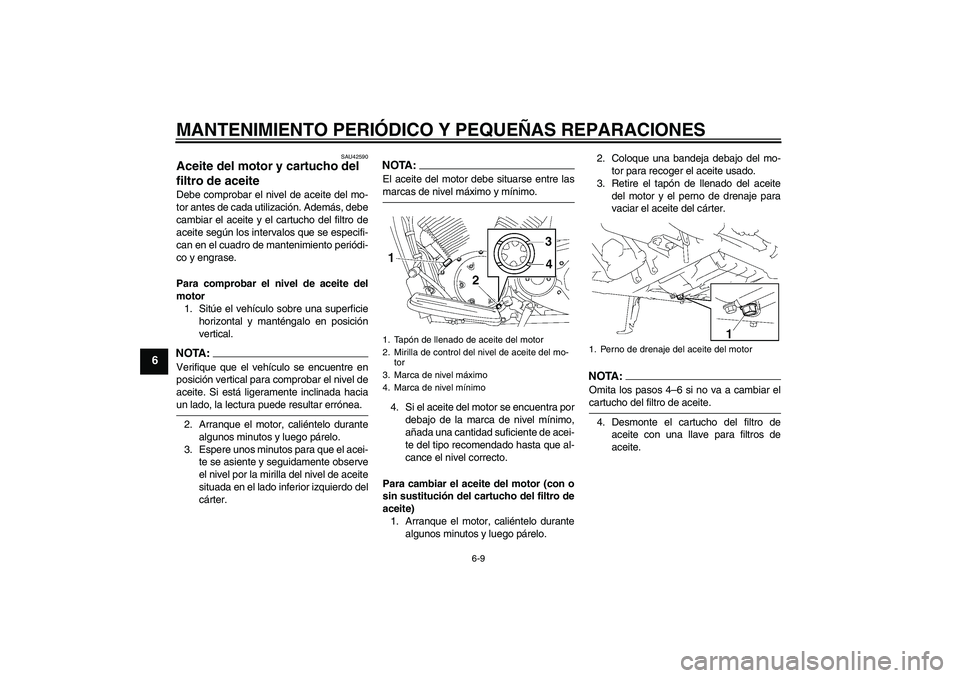

SAU42590
Aceite del motor y cartucho del
filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.NOTA:Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada haciaun lado, la lectura puede resultar errónea.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y seguidamente observe
el nivel por la mirilla del nivel de aceite
situada en el lado inferior izquierdo del
cárter.
NOTA:El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta que al-
cance el nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
NOTA:Omita los pasos 4–6 si no va a cambiar elcartucho del filtro de aceite.
4. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
1. Tapón de llenado de aceite del motor
2. Mirilla de control del nivel de aceite del mo-
tor
3. Marca de nivel máximo
4. Marca de nivel mínimo
1. Perno de drenaje del aceite del motor
U11CS0S0.book Page 9 Friday, September 15, 2006 9:31 AM
