2007 YAMAHA XMAX 125 Manuale de Empleo (in Spanish)

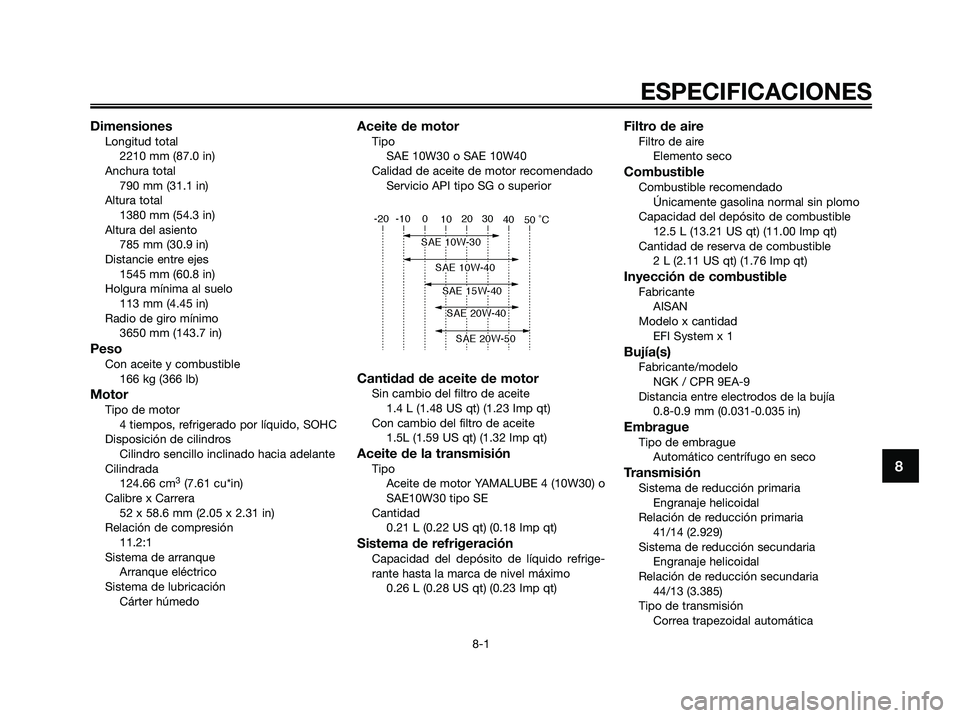

DimensionesLongitud total
2210 mm (87.0 in)
Anchura total
790 mm (31.1 in)
Altura total
1380 mm (54.3 in)
Altura del asiento
785 mm (30.9 in)
Distancie entre ejes
1545 mm (60.8 in)
Holgura mínima al suelo
113 mm (4.45 in)
Radio de giro mínimo
3650 mm (143.7 in)
PesoCon aceite y combustible
166 kg (366 lb)
MotorTipo de motor
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros
Cilindro sencillo inclinado hacia adelante
Cilindrada
124.66 cm
3(7.61 cu*in)
Calibre x Carrera
52 x 58.6 mm (2.05 x 2.31 in)
Relación de compresión
11.2:1
Sistema de arranque
Arranque eléctrico
Sistema de lubricación
Cárter húmedo
Aceite de motorTipo
SAE 10W30 o SAE 10W40
Calidad de aceite de motor recomendado
Servicio API tipo SG o superior
Cantidad de aceite de motorSin cambio del filtro de aceite
1.4 L (1.48 US qt) (1.23 Imp qt)
Con cambio del filtro de aceite
1.5L (1.59 US qt) (1.32 Imp qt)
Aceite de la transmisiónTipo
Aceite de motor YAMALUBE 4 (10W30) o
SAE10W30 tipo SE
Cantidad
0.21 L (0.22 US qt) (0.18 Imp qt)
Sistema de refrigeraciónCapacidad del depósito de líquido refrige-
rante hasta la marca de nivel máximo
0.26 L (0.28 US qt) (0.23 Imp qt)
Filtro de aireFiltro de aire
Elemento seco
CombustibleCombustible recomendado
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible
12.5 L (13.21 US qt) (11.00 Imp qt)
Cantidad de reserva de combustible
2 L (2.11 US qt) (1.76 Imp qt)
Inyección de combustibleFabricante
AISAN
Modelo x cantidad
EFI System x 1
Bujía(s)Fabricante/modelo
NGK / CPR 9EA-9
Distancia entre electrodos de la bujía
0.8-0.9 mm (0.031-0.035 in)
EmbragueTipo de embrague
Automático centrífugo en seco
TransmisiónSistema de reducción primaria
Engranaje helicoidal
Relación de reducción primaria
41/14 (2.929)
Sistema de reducción secundaria
Engranaje helicoidal
Relación de reducción secundaria
44/13 (3.385)
Tipo de transmisión
Correa trapezoidal automática
8
ESPECIFICACIONES
8-1
1B9-F8199-S1.qxd 11/10/06 12:08 Página 73

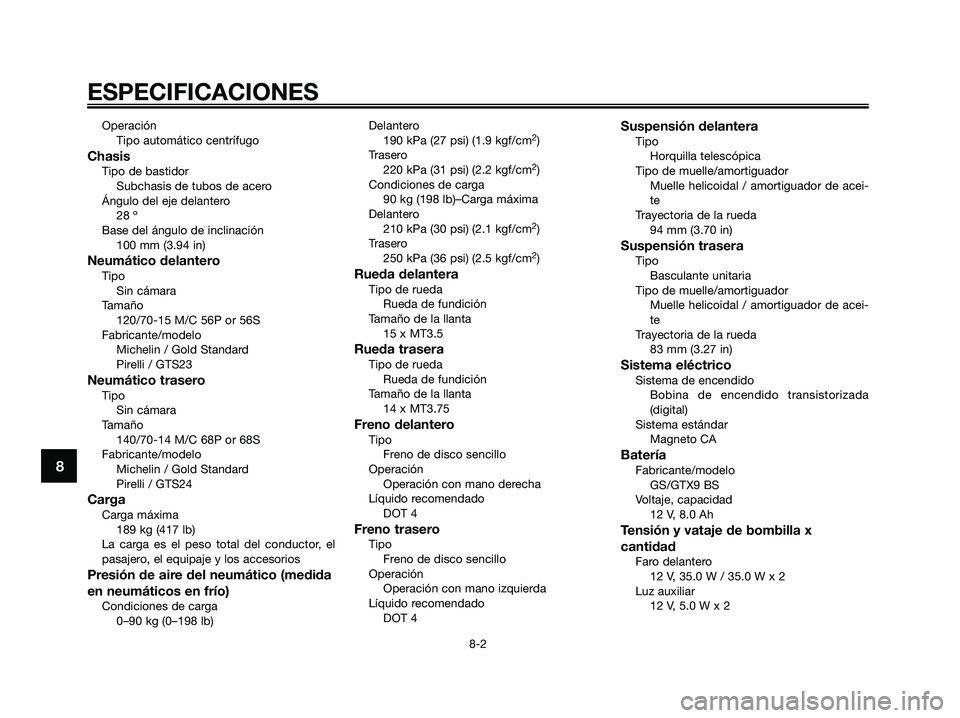

Operación
Tipo automático centrífugo
ChasisTipo de bastidor
Subchasis de tubos de acero
Ángulo del eje delantero
28 º
Base del ángulo de inclinación
100 mm (3.94 in)
Neumático delanteroTipo
Sin cámara
Tamaño
120/70-15 M/C 56P or 56S
Fabricante/modelo
Michelin / Gold Standard
Pirelli / GTS23
Neumático traseroTipo
Sin cámara
Tamaño
140/70-14 M/C 68P or 68S
Fabricante/modelo
Michelin / Gold Standard
Pirelli / GTS24
CargaCarga máxima
189 kg (417 lb)
La carga es el peso total del conductor, el
pasajero, el equipaje y los accesorios
Presión de aire del neumático (medida
en neumáticos en frío)
Condiciones de carga
0–90 kg (0–198 lb)Delantero
190 kPa (27 psi) (1.9 kgf/cm
2)
Trasero
220 kPa (31 psi) (2.2 kgf/cm
2)
Condiciones de carga
90 kg (198 lb)–Carga máxima
Delantero
210 kPa (30 psi) (2.1 kgf/cm
2)
Trasero
250 kPa (36 psi) (2.5 kgf/cm
2)
Rueda delanteraTipo de rueda
Rueda de fundición
Tamaño de la llanta
15 x MT3.5
Rueda traseraTipo de rueda
Rueda de fundición
Tamaño de la llanta
14 x MT3.75
Freno delanteroTipo
Freno de disco sencillo
Operación
Operación con mano derecha
Líquido recomendado
DOT 4
Freno traseroTipo
Freno de disco sencillo
Operación
Operación con mano izquierda
Líquido recomendado
DOT 4
Suspensión delanteraTipo
Horquilla telescópica
Tipo de muelle/amortiguador
Muelle helicoidal / amortiguador de acei-
te
Trayectoria de la rueda
94 mm (3.70 in)
Suspensión traseraTipo
Basculante unitaria
Tipo de muelle/amortiguador
Muelle helicoidal / amortiguador de acei-
te
Trayectoria de la rueda
83 mm (3.27 in)
Sistema eléctricoSistema de encendido
Bobina de encendido transistorizada
(digital)
Sistema estándar
Magneto CA
BateríaFabricante/modelo
GS/GTX9 BS
Voltaje, capacidad
12 V, 8.0 Ah
Tensión y vataje de bombilla x
cantidad
Faro delantero
12 V, 35.0 W / 35.0 W x 2
Luz auxiliar
12 V, 5.0 W x 2
8
ESPECIFICACIONES
8-2
1B9-F8199-S1.qxd 11/10/06 12:08 Página 74

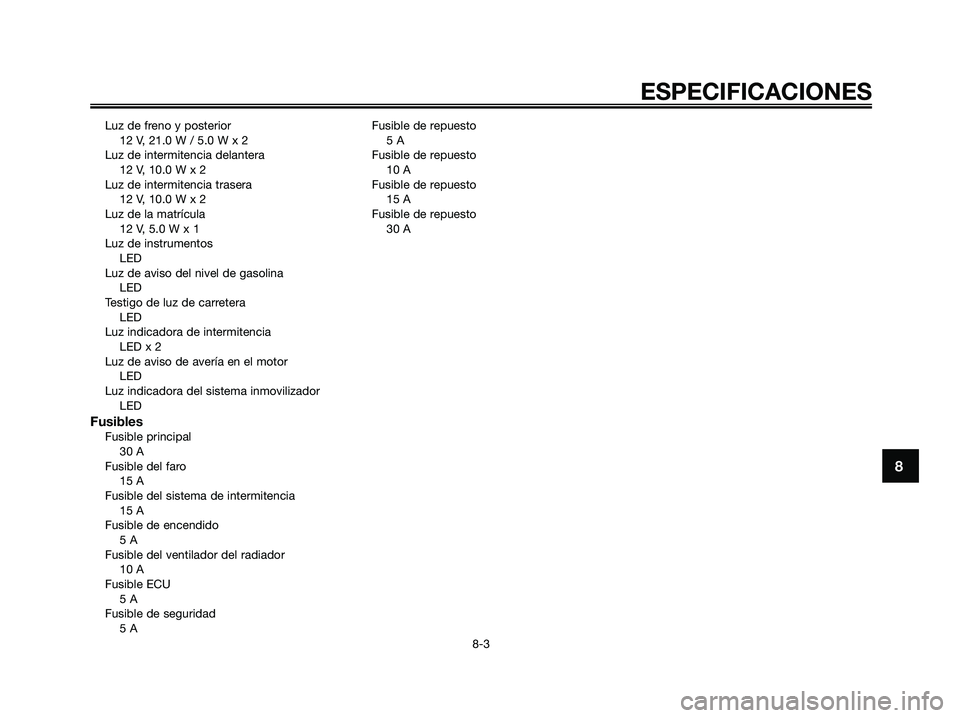

Luz de freno y posterior
12 V, 21.0 W / 5.0 W x 2
Luz de intermitencia delantera
12 V, 10.0 W x 2
Luz de intermitencia trasera
12 V, 10.0 W x 2
Luz de la matrícula
12 V, 5.0 W x 1
Luz de instrumentos
LED
Luz de aviso del nivel de gasolina
LED
Testigo de luz de carretera
LED
Luz indicadora de intermitencia
LED x 2
Luz de aviso de avería en el motor
LED
Luz indicadora del sistema inmovilizador
LED
FusiblesFusible principal
30 A
Fusible del faro
15 A
Fusible del sistema de intermitencia
15 A
Fusible de encendido
5 A
Fusible del ventilador del radiador
10 A
Fusible ECU
5 A
Fusible de seguridad
5 AFusible de repuesto
5 A
Fusible de repuesto
10 A
Fusible de repuesto
15 A
Fusible de repuesto
30 A
8
ESPECIFICACIONES
8-3
1B9-F8199-S1.qxd 11/10/06 12:08 Página 75

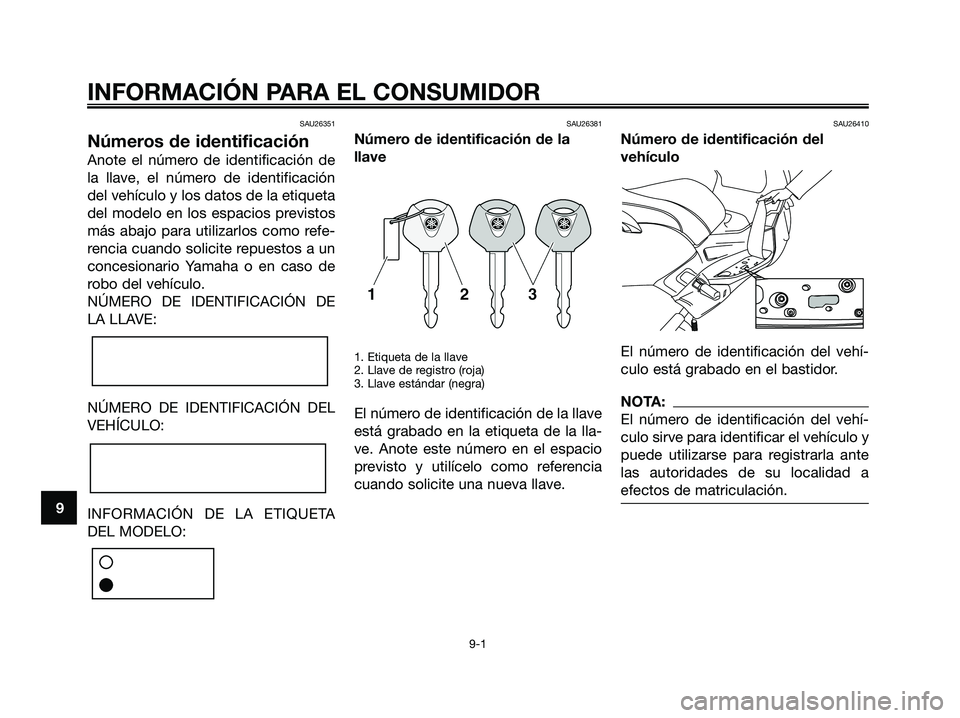

SAU26351
Números de identificación
Anote el número de identificación de
la llave, el número de identificación
del vehículo y los datos de la etiqueta
del modelo en los espacios previstos
más abajo para utilizarlos como refe-
rencia cuando solicite repuestos a un
concesionario Yamaha o en caso de
robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA
DEL MODELO:
SAU26381
Número de identificación de la
llave
1. Etiqueta de la llave
2. Llave de registro (roja)
3. Llave estándar (negra)
El número de identificación de la llave
está grabado en la etiqueta de la lla-
ve. Anote este número en el espacio
previsto y utilícelo como referencia
cuando solicite una nueva llave.
SAU26410
Número de identificación del
vehículo
El número de identificación del vehí-
culo está grabado en el bastidor.
NOTA:
El número de identificación del vehí-
culo sirve para identificar el vehículo y
puede utilizarse para registrarla ante
las autoridades de su localidad a
efectos de matriculación.
9
INFORMACIÓN PARA EL CONSUMIDOR
9-1
1B9-F8199-S1.qxd 11/10/06 12:08 Página 76

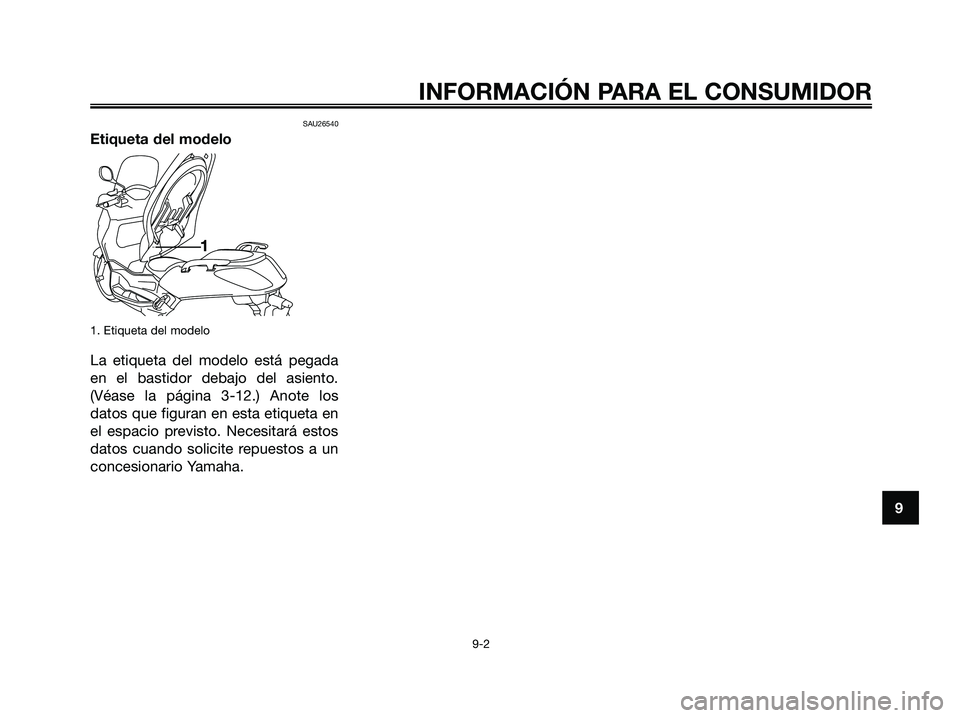

SAU26540
Etiqueta del modelo
1. Etiqueta del modelo
La etiqueta del modelo está pegada
en el bastidor debajo del asiento.
(Véase la página 3-12.) Anote los
datos que figuran en esta etiqueta en
el espacio previsto. Necesitará estos
datos cuando solicite repuestos a un
concesionario Yamaha.
1
9
INFORMACIÓN PARA EL CONSUMIDOR
9-2
1B9-F8199-S1.qxd 11/10/06 12:08 Página 77

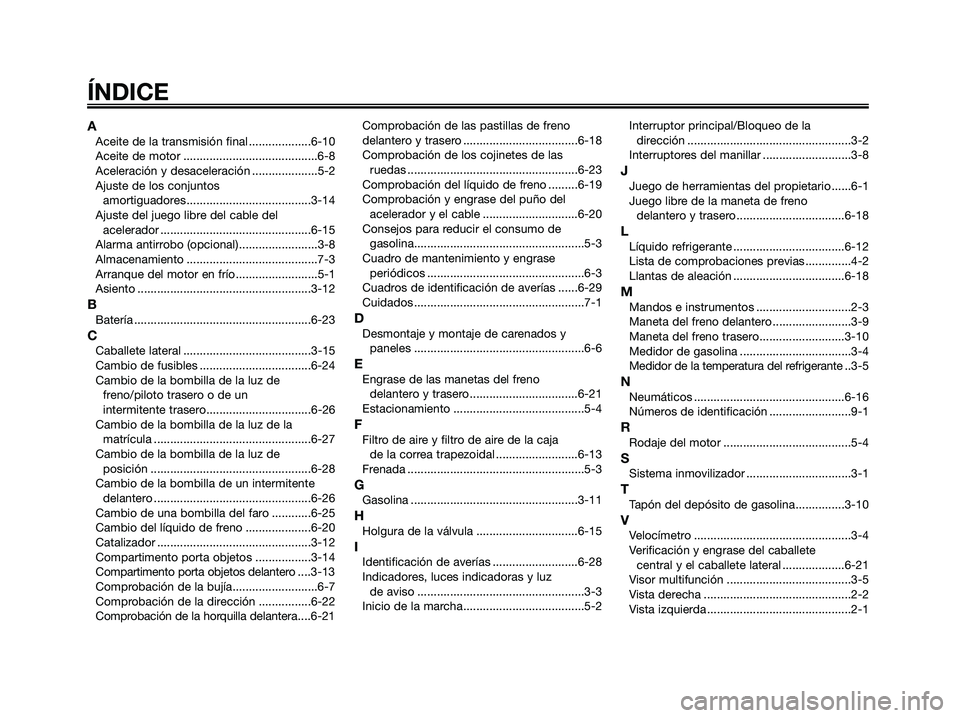

AAceite de la transmisión final ...................6-10
Aceite de motor .........................................6-8
Aceleración y desaceleración ....................5-2
Ajuste de los conjuntos
amortiguadores......................................3-14
Ajuste del juego libre del cable del
acelerador ..............................................6-15
Alarma antirrobo (opcional) ........................3-8
Almacenamiento ........................................7-3
Arranque del motor en frío.........................5-1
Asiento .....................................................3-12
BBatería ......................................................6-23
CCaballete lateral .......................................3-15
Cambio de fusibles ..................................6-24
Cambio de la bombilla de la luz de
freno/piloto trasero o de un
intermitente trasero................................6-26
Cambio de la bombilla de la luz de la
matrícula ................................................6-27
Cambio de la bombilla de la luz de
posición .................................................6-28
Cambio de la bombilla de un intermitente
delantero ................................................6-26
Cambio de una bombilla del faro ............6-25
Cambio del líquido de freno ....................6-20
Catalizador ...............................................3-12
Compartimento porta objetos .................3-14
Compartimento porta objetos delantero....3-13
Comprobación de la bujía..........................6-7
Comprobación de la dirección ................6-22
Comprobación de la horquilla delantera....6-21Comprobación de las pastillas de freno
delantero y trasero ...................................6-18
Comprobación de los cojinetes de las
ruedas ....................................................6-23
Comprobación del líquido de freno .........6-19
Comprobación y engrase del puño del
acelerador y el cable .............................6-20
Consejos para reducir el consumo de
gasolina....................................................5-3
Cuadro de mantenimiento y engrase
periódicos ................................................6-3
Cuadros de identificación de averías ......6-29
Cuidados ....................................................7-1
DDesmontaje y montaje de carenados y
paneles ....................................................6-6
EEngrase de las manetas del freno
delantero y trasero.................................6-21
Estacionamiento ........................................5-4
FFiltro de aire y filtro de aire de la caja
de la correa trapezoidal .........................6-13
Frenada ......................................................5-3
GGasolina ...................................................3-11
HHolgura de la válvula ...............................6-15
IIdentificación de averías ..........................6-28
Indicadores, luces indicadoras y luz
de aviso ...................................................3-3
Inicio de la marcha.....................................5-2Interruptor principal/Bloqueo de la
dirección ..................................................3-2
Interruptores del manillar ...........................3-8
JJuego de herramientas del propietario ......6-1
Juego libre de la maneta de freno
delantero y trasero.................................6-18
LLíquido refrigerante ..................................6-12
Lista de comprobaciones previas..............4-2
Llantas de aleación ..................................6-18
MMandos e instrumentos .............................2-3
Maneta del freno delantero ........................3-9
Maneta del freno trasero..........................3-10
Medidor de gasolina ..................................3-4
Medidor de la temperatura del refrigerante ..3-5
NNeumáticos ..............................................6-16
Números de identificación .........................9-1
RRodaje del motor .......................................5-4
SSistema inmovilizador ................................3-1
TTapón del depósito de gasolina...............3-10
VVelocímetro ................................................3-4
Verificación y engrase del caballete
central y el caballete lateral ...................6-21
Visor multifunción ......................................3-5
Vista derecha .............................................2-2
Vista izquierda ............................................2-1
ÍNDICE
1B9-F8199-S1.qxd 11/10/06 12:08 Página 78

1B9-F8199-S1.qxd 11/10/06 12:08 Página 79

YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN SPAIN
2006.10-NOVOPRINT, S.A.
(S)
1B9-F8199-S1.qxd 11/10/06 12:08 Página 80
