2007 YAMAHA WR 250F ESP

ESPECIFICACIONES GENERALES
2 - 78
SPEC
Capacidad de aceite:
Aceite del motor
Cambio periódico de aceite 1,1 L (0,97 Imp qt, 1,16 US qt)
Con sustitución del filtro de aceite 1,2 L (1,06 Imp qt, 1,27 US qt)
Cantidad total 1,4 L (1,23 Imp qt, 1,48 US qt)
Capacidad de refrigerante (incluidos todos los
pasos):0,99 L (0,87 Imp qt, 1,05 US qt)
Filtro de aire: Elemento húmedo
Combustible:
TipoÚnicamente gasolina súper sin plomo de 95
octanos como mínimo.
Capacidad del depósito 8,0 L (1,76 Imp gal, 2,11 US gal)
Reserva 1,1 L (0,24 Imp gal, 0,29 US gal)
Carburador:
Tipo FCR-MX37
Fabricante KEIHIN
Bujía:
Tipo/fabricante CR9E/NGK (tipo resistencia)
Huelgo 0,7 ~ 0,8 mm (0,028 ~ 0,031 in)
Tipo de embrague: Húmedo, discos múltiples
Caja de cambios:
Sistema de reducción primaria Engranaje
Relación de reducción primaria 57/17 (3,353)
Sistema de reducción secundaria Transmisión por cadena
Relación de reducción secundaria 50/13 (3,846)
Tipo de caja de cambios Engranaje constante, 5-velocidades
Accionamiento Pie izquierdo
Relación del cambio:1ª31/13 (2,385)
2ª28/16 (1,750)
3ª23/17 (1,353)
4ª23/21 (1,095)
5ª17/19 (0,895)
Bastidor: USA, ZA, CDN EUROPE, AUS, NZ
Tipo de bastidor Tubo semidoble←
Ángulo de arrastre 27,0°26,6°
Distancia entre perpendiculares 115 mm (4,53 in) 114 mm (4,49 in)
Neumático:
Tipo Con cámara
Tamaño (delantero) 80/100-21 51M (USA, CDN y ZA)
90/90-21 54R (EUROPE, AUS y NZ)
Tamaño (trasero) 100/100-18 59M (USA, CDN y ZA)
130/90-18 69R (EUROPE, AUS y NZ)
Presión del neumático (delantero y trasero) 100 kPa (1,0 kgf/cm
2, 15 psi)

ESPECIFICACIONES GENERALES
2 - 79
SPEC
Freno:
Tipo de freno delantero Freno de un disco
Accionamiento Accionamiento con la mano izquierda
Tipo de freno trasero Freno de un disco
Accionamiento Pie derecho
Suspensión:
Suspensión delantera Horquilla telescópica
Suspensión trasera Basculante (suspensión monocruz articulada)
Amortiguador:
Amortiguador delantero Muelle helicoidal/amortiguador de aceite
Amortiguador trasero Muelle helicoidal/gas, amortiguador de aceite
Recorrido de la rueda:
Recorrido de la rueda delantera 300 mm (11,8 in)
Recorrido de la rueda trasera 310 mm (12,2 in)
Sistema eléctrico:
Sistema de encendido CDI (encendido por descarga de capacitor)
Sistema generador Magneto CA
Tipo de bateríaYTX5L-BS
Voltaje/capacidad de la batería 12 V/4 AH
Densidad 1,320
Tipo de faro: Bombilla de cuarzo (halógena)
Potencia de la bombilla × cantidad:
Faro 12 V 35/36,5 W × 1
Piloto trasero 12 V 1,6/0,3 W × 1

ESPECIFICACIONES DE MANTENIMIENTO
2 - 80
SPEC
ESPECIFICACIONES DE MANTENIMIENTO
MOTOR
Elemento Estándar Límite
Culata:
Límite de deformación ---- 0,05 mm
(0,002 in)
Cilindro:
Diámetro 77,00 ~ 77,01 mm
(3,0315 ~ 3,0319 in)----
Límite de deformación circunferencial ---- 0,05 mm
(0,002 in)
Eje de levas:
Sistema de accionamiento Transmisión por cadena
(izquierda)----
Diámetro interior de la tapa del eje de levas 22,000 ~ 22,021 mm
(0,8661 ~ 0,8670 in)----
Diámetro exterior del eje de levas 21,959 ~ 21,972 mm
(0,8645 ~ 0,8650 in)----
Holgura entre eje y tapa 0,028 ~ 0,062 mm
(0,0011 ~ 0,0024 in)0,08 mm
(0,003 in)
Dimensiones de las levas
Admisión“A”29,65 ~ 29,75 mm
(1,1673 ~ 1,1713 in)29,55 mm
(1,1634 in)
“B”22,45 ~ 22,55 mm
(0,8839 ~ 0,8878 in)22,35 mm
(0,8799 in)
Escape“A”30,399 ~ 30,499 mm
(1,1968 ~ 1,2007 in)30,299 mm
(1,1929 in)
“B”22,45 ~ 22,55 mm
(0,8839 ~ 0,8878 in)22,35 mm
(0,8799 in)
Límite de descentramiento del eje de levas ---- 0,03 mm
(0,0012 in)
A
B

ESPECIFICACIONES DE MANTENIMIENTO
2 - 81
SPEC
Cadena de distribución:
Tipo de cadena de distribución/nº de eslabo-
nes92RH2010-114M/114 ----
Sistema de ajuste de la cadena de distribu-
ciónAutomático ----
Válvula, asiento de válvula, guía de válvula:
Holgura de la válvula (en frío) Admisión 0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)----
Escape 0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)----
Dimensiones de la válvula:
Diámetro de la cabeza “A”Admisión 22,9 ~ 23,1 mm
(0,9016 ~ 0,9094 in)----
Escape 24,4 ~ 24,6 mm
(0,9606 ~ 0,9685 in)----
Anchura frontal “B”Admisión 2,26 mm (0,089 in) ----
Escape 2,26 mm (0,089 in) ----
Anchura frontal “C”Admisión 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Escape 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Espesor del margen “D”Admisión 0,8 mm (0,0315 in) ----
Escape 0,7 mm (0,0276 in) ----
Diámetro exterior del vástago Admisión 3,975 ~ 3,990 mm
(0,1565 ~ 0,1571 in)3,945 mm
(0,1553 in)
Escape 4,460 ~ 4,475 mm
(0,1756 ~ 0,1762 in)4,430 mm
(0,1744 in)
Diámetro interior de la guíaAdmisión 4,000 ~ 4,012 mm
(0,1575 ~ 0,1580 in)4,050 mm
(0,1594 in)
Escape 4,500 ~ 4,512 mm
(0,1772 ~ 0,1776 in)4,550 mm
(0,1791 in)
Holgura de vástago a guíaAdmisión 0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)0,08 mm
(0,003 in)
Escape 0,025 ~ 0,052 mm
(0,0010 ~ 0,0020 in)0,10 mm
(0,004 in) Elemento Estándar Límite
BC
DA
Diámetro de la cabeza Anchura frontal Anchura del asiento Espesor del margen

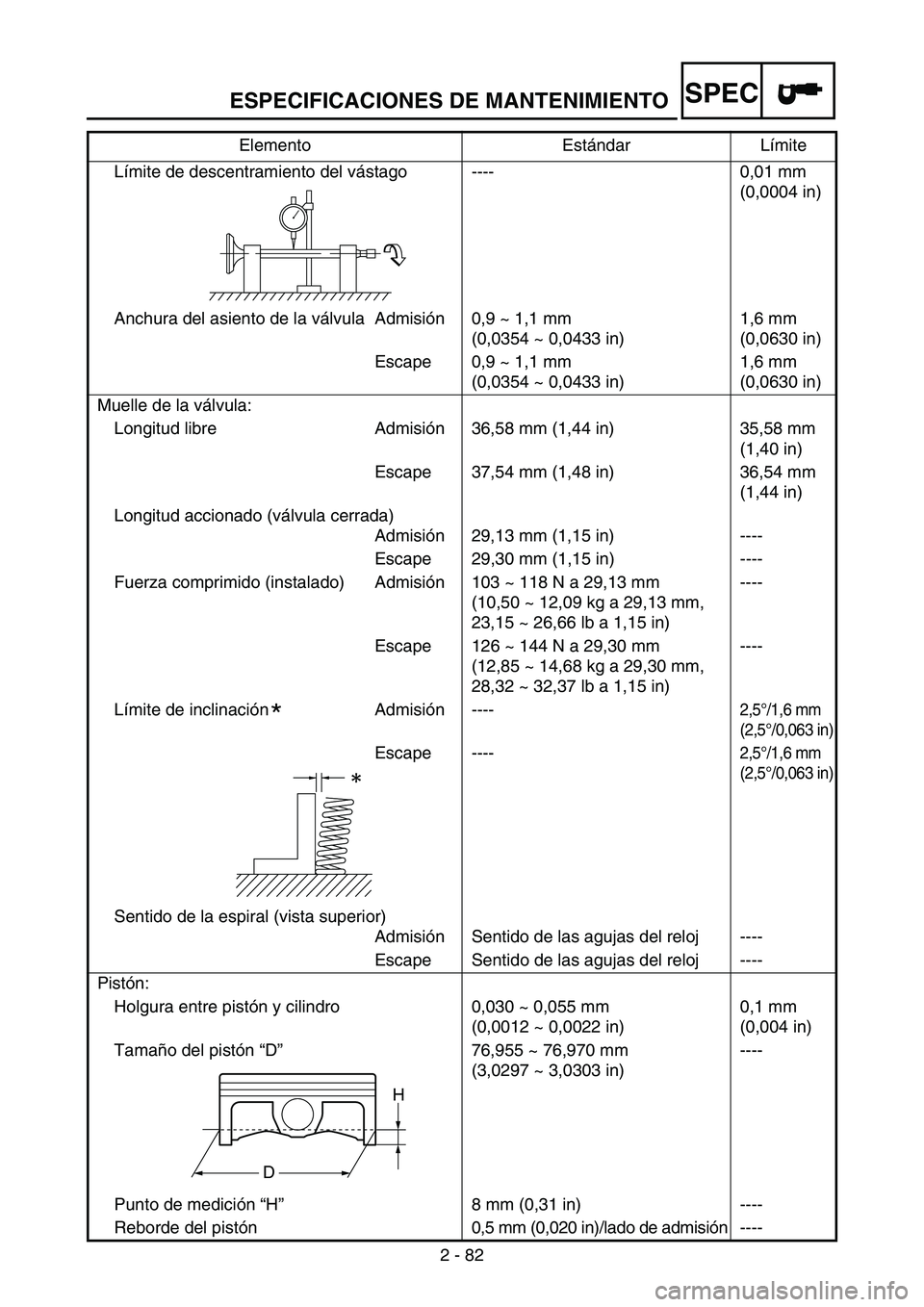

ESPECIFICACIONES DE MANTENIMIENTO
2 - 82
SPEC
Límite de descentramiento del vástago ---- 0,01 mm
(0,0004 in)
Anchura del asiento de la válvula Admisión 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Escape 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Muelle de la válvula:
Longitud libre Admisión 36,58 mm (1,44 in) 35,58 mm
(1,40 in)
Escape 37,54 mm (1,48 in) 36,54 mm
(1,44 in)
Longitud accionado (válvula cerrada)
Admisión 29,13 mm (1,15 in) ----
Escape 29,30 mm (1,15 in) ----
Fuerza comprimido (instalado) Admisión 103 ~ 118 N a 29,13 mm
(10,50 ~ 12,09 kg a 29,13 mm,
23,15 ~ 26,66 lb a 1,15 in)----
Escape 126 ~ 144 N a 29,30 mm
(12,85 ~ 14,68 kg a 29,30 mm,
28,32 ~ 32,37 lb a 1,15 in)----
Límite de inclinaciónAdmisión ----
2,5°/1,6 mm
(2,5°/0,063 in)
Escape ----2,5°/1,6 mm
(2,5°/0,063 in)
Sentido de la espiral (vista superior)
Admisión Sentido de las agujas del reloj ----
Escape Sentido de las agujas del reloj ----
Pistón:
Holgura entre pistón y cilindro 0,030 ~ 0,055 mm
(0,0012 ~ 0,0022 in)0,1 mm
(0,004 in)
Tamaño del pistón “D”76,955 ~ 76,970 mm
(3,0297 ~ 3,0303 in)----
Punto de medición “H”8 mm (0,31 in) ----
Reborde del pistón 0,5 mm (0,020 in)/lado de admisión ---- Elemento Estándar Límite
*
H
D

ESPECIFICACIONES DE MANTENIMIENTO
2 - 83
SPEC
Diámetro interior del orificio del pasador de
pistón16,002 ~ 16,013 mm
(0,6300 ~ 0,6304 in)16,043 mm
(0,6316 in)
Diámetro exterior del pasador de pistón 15,991 ~ 16,000 mm
(0,6296 ~ 0,6299 in)15,971 mm
(0,6288 in)
Aros de pistón:
Aro superior:
Tipo Barril ----
Dimensiones (B × T) 0,90 × 2,75 mm (0,04 × 0,11 in) ----
Distancia entre extremos (montado) 0,15 ~ 0,25 mm
(0,006 ~ 0,010 in)0,50 mm
(0,020 in)
Holgura lateral (montado) 0,030 ~ 0,065 mm
(0,0012 ~ 0,0026 in)0,12 mm
(0,005 in)
Segundo aro:
Tipo Cónico ----
Dimensiones (B × T) 0,80 × 2,75 mm (0,03 × 0,11 in) ----
Distancia entre extremos (montado) 0,30 ~ 0,45 mm
(0,012 ~ 0,018 in)0,80 mm
(0,031 in)
Holgura lateral 0,020 ~ 0,055 mm
(0,0008 ~ 0,0022 in)0,12 mm
(0,005 in)
Aro de engrase:
Dimensiones (B × T) 1,50 × 2,25 mm (0,06 × 0,09 in) ----
Distancia entre extremos (montado) 0,10 ~ 0,40 mm
(0,004 ~ 0,016 in)----
Cigüeñal:
Anchura del cigüeñal “A”55,95 ~ 56,00 mm
(2,203 ~ 2,205 in)----
Límite de descentramiento
“C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Holgura lateral de la cabeza
de biela “D”0,15 ~ 0,45 mm
(0,0059 ~ 0,0177 in)0,50 mm
(0,02 in)
Holgura del pie de biela “F”0,4 ~ 1,0 mm (0,02 ~ 0,04 in) 2,0 mm
(0,08 in) Elemento Estándar Límite
T
B
B
T
B
T

ESPECIFICACIONES DE MANTENIMIENTO
2 - 84
SPEC
Embrague:
Espesor de las placas de fricción 2,9 ~ 3,1 mm (0,114 ~ 0,122 in) 2,7 mm
(0,106 in)
Cantidad 9 ----
Espesor de los discos de embrague 1,1 ~ 1,3 mm (0,043 ~ 0,051 in) ----
Cantidad 8 ----
Límite de deformación ---- 0,1 mm
(0,004 in)
Longitud libre del muelle del embrague 37,0 mm (1,46 in) 36,0 mm
(1,42 in)
Cantidad 5 ----
Holgura de empuje de la caja del embrague 0,10 ~ 0,35 mm
(0,0039 ~ 0,0138 in)----
Holgura radial de la caja del embrague 0,010 ~ 0,044 mm
(0,0004 ~ 0,0017 in)----
Sistema de desembrague Empuje interior, empuje de leva ----
Cambio:
Tipo de cambio Tambor de leva y barra de guía ----
Límite de flexión de la barra de guía ---- 0,05 mm
(0,002 in)
Pedal de arranque:
Tipo Tipo pisada y trinquete ----
Carburador:
Tipo/fabricante FCR-MX37/KEIHIN
Marca de identificación 5UME E0
Surtidor principal (M.J) N°170
Surtidor de aire principal (M.A.J) N°115
Aguja del surtidor (J.N) NJRU
Corte (C.A) 1,5
Surtidor piloto (P.J) N°42
Surtidor de aire piloto (P.A.J) N°70
Salida piloto (P.O)ø0,9
Derivación (B.P)ø1,0
Tamaño del asiento de la válvula (V.S)ø3,8
Surtidor de arranque (G.S) N°68
Surtidor de pérdida (Acc.P) N°70
Altura del flotador (F.H) 8 mm (0,31 in)
Ralentí1.750 ~ 1.950 r/min
Vacío de admisión 31,3 ~ 36,7 kPa
(235 ~ 275 mmHg,
9,25 ~ 10,83 inHg)
Holgura del mando de arranque en caliente 3 ~ 6 mm
(0,12 ~ 0,24 in) Elemento Estándar Límite

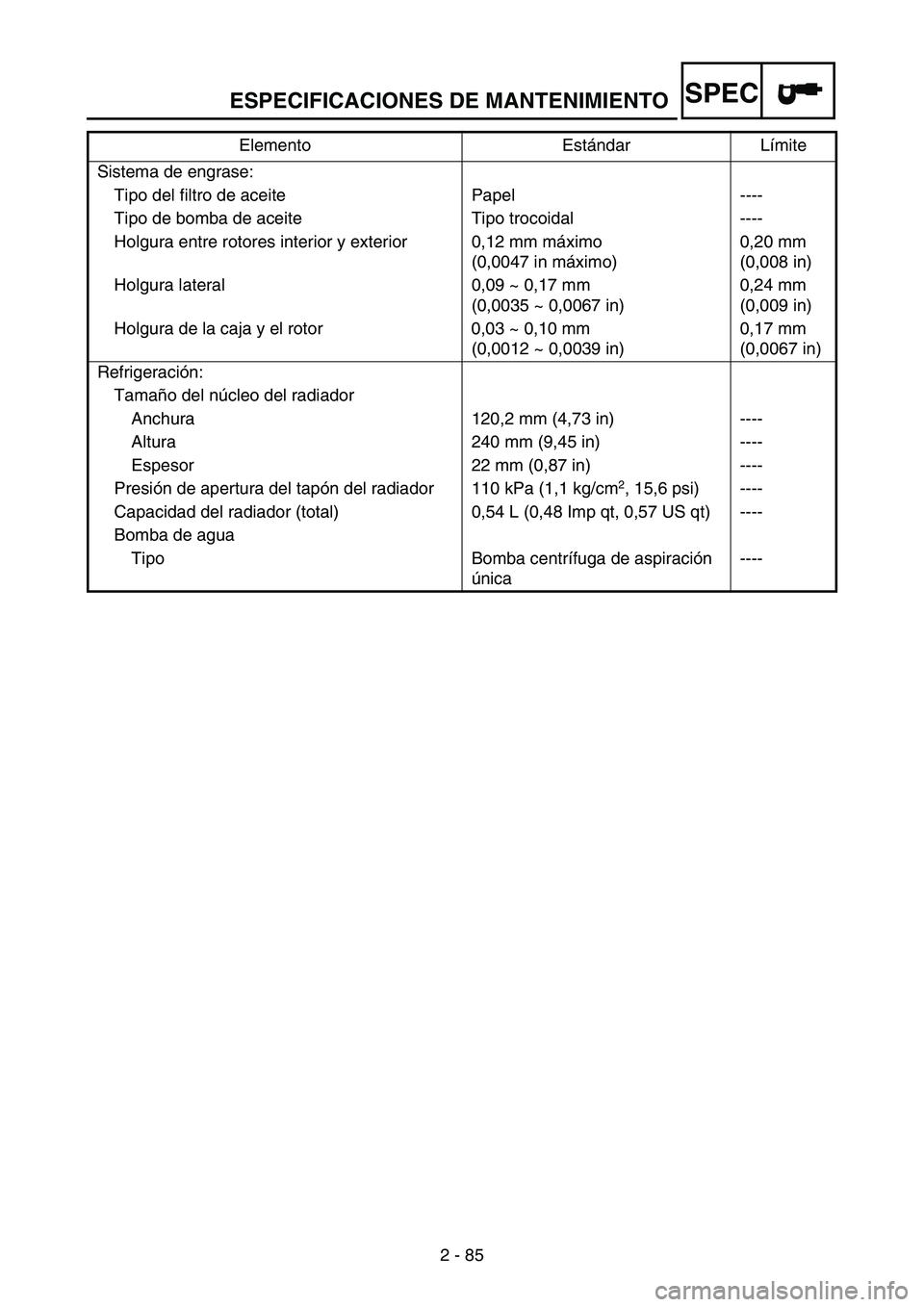

ESPECIFICACIONES DE MANTENIMIENTO
2 - 85
SPEC
Sistema de engrase:
Tipo del filtro de aceite Papel ----
Tipo de bomba de aceite Tipo trocoidal ----
Holgura entre rotores interior y exterior 0,12 mm máximo
(0,0047 in máximo)0,20 mm
(0,008 in)
Holgura lateral 0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)0,24 mm
(0,009 in)
Holgura de la caja y el rotor 0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)0,17 mm
(0,0067 in)
Refrigeración:
Tamaño del núcleo del radiador
Anchura 120,2 mm (4,73 in) ----
Altura 240 mm (9,45 in) ----
Espesor 22 mm (0,87 in) ----
Presión de apertura del tapón del radiador 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacidad del radiador (total) 0,54 L (0,48 Imp qt, 0,57 US qt) ----
Bomba de agua
Tipo Bomba centrífuga de aspiración
única---- Elemento Estándar Límite
