2007 YAMAHA WR 250F engine

5 - 111
ENGCLUTCH
EC4A0000
CLUTCH
Extent of removal:
1 Push rod 1, 2 and push lever shaft removal
2 Push rod 1 disassembly
3 Friction plate and clutch plate removal
4 Primary driven gear removal
Extent of removal Order Part name Q’ty Remarks
CLUTCH REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT” section in
the CHAPTER 3.
Brake pedal Refer to “ENGINE REMOVAL” section.
Clutch cable Disconnect at engine side.
1 Clutch cover 1
2 Clutch spring 5
3 Pressure plate 1
4 Push rod 1 1
5 Circlip 1
6 Washer 1
7 Bearing 1
8Ball 1
9 Push rod 2 1
1
1
2
34

5 - 123
ENGCLUTCH
EC4A5000ASSEMBLY AND INSTALLATION
Push lever shaft
1. Install:
Push lever shaft
1
Bolt (push lever shaft)
2
NOTE:Apply the lithium soap base grease
on the oil seal lip.
Apply the engine oil on the push
lever shaft.
Fit the seat plate
3 in the groove
a of the push lever shaft and
tighten the bolt (seat plate).
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Clutch
1. Install:
Primary driven gear
1
Thrust washer
2
Clutch boss
3
NOTE:Apply the engine oil on the primary
driven gear inner circumference.
2. Install:
Lock washer
1
Nut (clutch boss)
2
NOTE:Use the clutch holding tool
3 to hold
the clutch boss.
È
For USA and CDN
É
Except for USA and CDN
T R..60 Nm (6.0 m · kg, 43 ft · lb)
Clutch holding tool:
YM-91042/90890-04086
New
ÈÉ
3. Bend the lock washer
1 tab.
ASSEMBLAGE ET MONTAGE
Arbre de tige de poussée
1. Monter:
Arbre de tige de poussée 1
Boulon (arbre de tige de poussée)
2
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
Appliquer de l’huile moteur sur
l’arbre de tige de poussée.
Insérer la plaque de siège 3 dans la
gorge a de l’arbre de tige de poussée
et serrer le boulon (plaque de siège).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Embrayage
1. Monter:
Pignon mené de transmission pri-
maire 1
Rondelle de butée 2
Noix d’embrayage 3
N.B.:
Appliquer de l’huile moteur sur la cir-
conférence intérieure du pignon mené de
transmission primaire.
2. Monter:
Rondelle d’arrêt 1
Ecrou (noix d’embrayage) 2
N.B.:
Utiliser l’outil de maintien de
l’embrayage 3 pour maintenir la noix
d’embrayage.
È
USA et CDN
É
Sauf USA et CDN
T R..60 Nm (6,0 m · kg, 43 ft · lb)
Outil de maintien de
l’embrayage:
YM-91042/90890-04086
New
3. Replier l’onglet de la rondelle-frein
1.
EMBRAYAGE

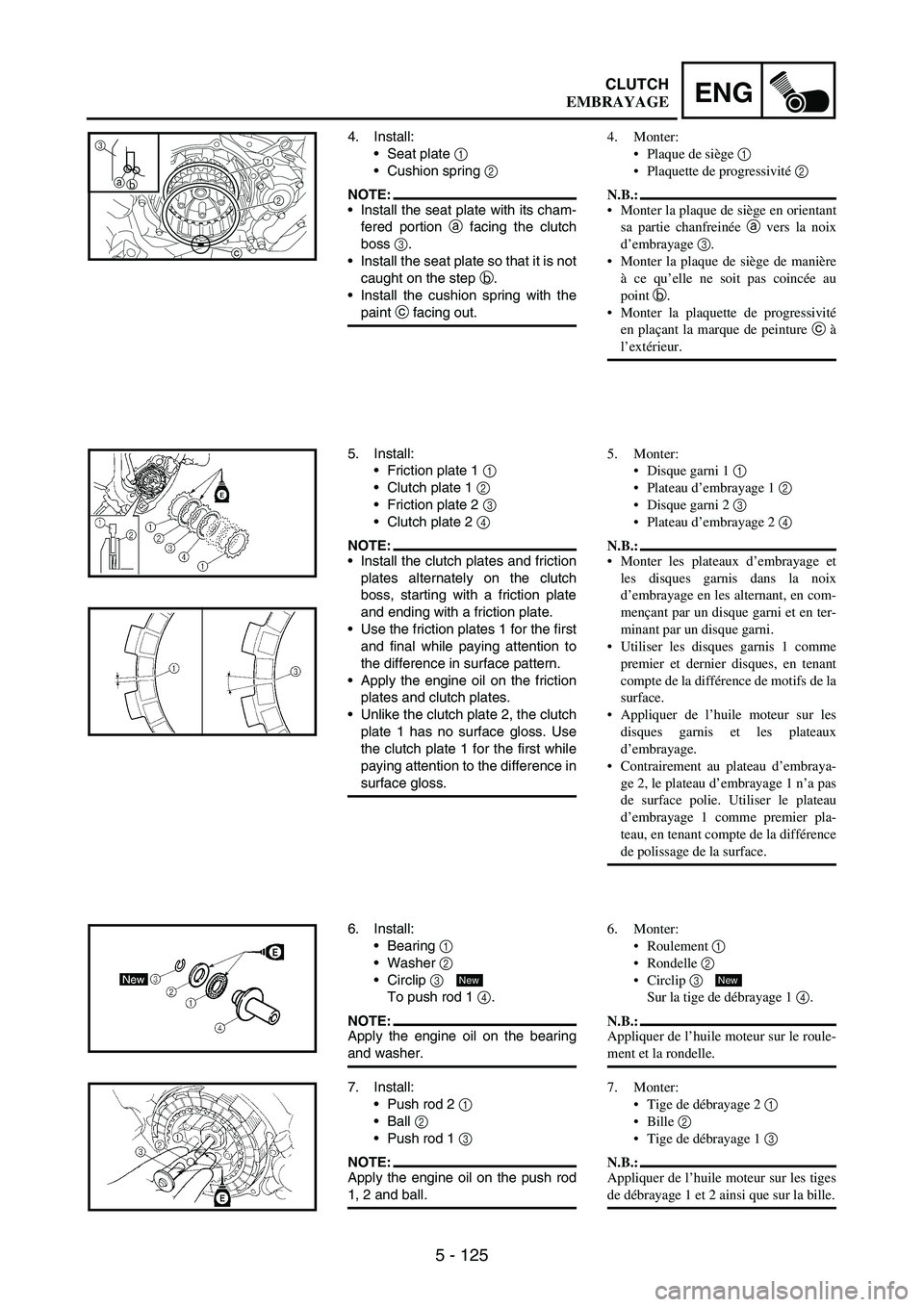

5 - 125
ENGCLUTCH
4. Install:
Seat plate
1
Cushion spring
2
NOTE:Install the seat plate with its cham-
fered portion
a facing the clutch
boss
3.
Install the seat plate so that it is not
caught on the step
b.
Install the cushion spring with the
paint
c facing out.
1
2
c
3
a
b
5. Install:
Friction plate 1
1
Clutch plate 1
2
Friction plate 2
3
Clutch plate 2
4
NOTE:Install the clutch plates and friction
plates alternately on the clutch
boss, starting with a friction plate
and ending with a friction plate.
Use the friction plates 1 for the first
and final while paying attention to
the difference in surface pattern.
Apply the engine oil on the friction
plates and clutch plates.
Unlike the clutch plate 2, the clutch
plate 1 has no surface gloss. Use
the clutch plate 1 for the first while
paying attention to the difference in
surface gloss.
6. Install:
Bearing 1
Washer 2
Circlip 3
To push rod 1 4.
NOTE:Apply the engine oil on the bearing
and washer.
New
7. Install:
Push rod 2 1
Ball 2
Push rod 1 3
NOTE:Apply the engine oil on the push rod
1, 2 and ball.
4. Monter:
Plaque de siège 1
Plaquette de progressivité 2
N.B.:
Monter la plaque de siège en orientant
sa partie chanfreinée a vers la noix
d’embrayage 3.
Monter la plaque de siège de manière
à ce qu’elle ne soit pas coincée au
point b.
Monter la plaquette de progressivité
en plaçant la marque de peinture c à
l’extérieur.
5. Monter:
Disque garni 1 1
Plateau d’embrayage 1 2
Disque garni 2 3
Plateau d’embrayage 2 4
N.B.:
Monter les plateaux d’embrayage et
les disques garnis dans la noix
d’embrayage en les alternant, en com-
mençant par un disque garni et en ter-
minant par un disque garni.
Utiliser les disques garnis 1 comme
premier et dernier disques, en tenant
compte de la différence de motifs de la
surface.
Appliquer de l’huile moteur sur les
disques garnis et les plateaux
d’embrayage.
Contrairement au plateau d’embraya-
ge 2, le plateau d’embrayage 1 n’a pas
de surface polie. Utiliser le plateau
d’embrayage 1 comme premier pla-
teau, en tenant compte de la différence
de polissage de la surface.
6. Monter:
Roulement 1
Rondelle 2
Circlip 3
Sur la tige de débrayage 1 4.
N.B.:
Appliquer de l’huile moteur sur le roule-
ment et la rondelle.
New
7. Monter:
Tige de débrayage 2 1
Bille 2
Tige de débrayage 1 3
N.B.:
Appliquer de l’huile moteur sur les tiges
de débrayage 1 et 2 ainsi que sur la bille.
EMBRAYAGE

5 - 129
ENGOIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
OIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
Extent of removal:
1 Oil filter element removal
2 Water pump removal
3 Right crankcase cover removal
Extent of removal Order Part name Q’ty Remarks
OIL FILTER ELEMENT, WATER PUMP
AND RIGHT CRANKCASE COVER
REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT” section in
the CHAPTER 3.
Drain the coolant. Refer to “COOLANT REPLACEMENT” section in the
CHAPTER 3.
Radiator hose 3 Disconnect at water pump side.
Exhaust pipe Refer to “EXHAUST PIPE AND SILENCER” section
in the CHAPTER 3.
Brake pedal Refer to “ENGINE REMOVAL” section.
Engine guard
1 Oil filter element cover 1
2 Oil filter element 1
13

5 - 141
ENGOIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
Impeller shaft
1. Install:
Impeller shaft
1
Washer
2
Impeller
3
NOTE:Take care so that the oil seal lip is
not damaged or the spring does
not slip off its position.
When installing the impeller shaft,
apply the lithium soap base grease
on the oil seal lip and impeller
shaft. And install the shaft while
turning it.
Hold the impeller shaft on its width
across the flats
a with spanners,
etc. and install the impeller.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
Right crankcase cover
1. Install:
Dowel pin
1
O-ring
2
Collar
3
Gasket
4
NOTE:Apply the lithium soap base grease
on the O-ring.
New
New
2. Install:
Right crankcase cover
1
Bolt (right crankcase cover)
2
NOTE:Apply the engine oil on the impeller
shaft end.
Mesh the impeller shaft gear
3
with primary drive gear
4.
Tighten the bolts in stage, using a
crisscross pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Arbre d’entraînement
1. Monter:
Arbre d’entraînement 1
Rondelle 2
Rotor 3
N.B.:
Veiller à ce que la lèvre de la bague
d’étanchéité ne soit pas endommagée
ou à ce que le ressort ne glisse pas
hors de son emplacement.
Lors de l’installation de l’arbre
d’entraînement, appliquer de la graisse
à savon de lithium sur la lèvre de la
bague d’étanchéité et l’arbre d’entraî-
nement. Monter l’arbre tout en le fai-
sant tourner.
Maintenir l’arbre d’entraînement en le
saisissant par les côtés plats a à l’aide
d’une clé, etc., et monter le rotor.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Demi-carter droit
1. Monter:
Goujon 1
Joint torique 2
Entretoise épaulée 3
Joint 4
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
New
New
2. Monter:
Demi-carter droit 1
Boulon (demi-carter droit) 2
N.B.:
Appliquer de l’huile moteur sur
l’extrémité de l’arbre d’entraînement.
Engrener le pignon de l’arbre d’entraî-
nement 3 avec le pignon menant de
transmission primaire 4.
Serrer les boulons par étapes et en pro-
cédant en croix.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT

5 - 151
ENGBALANCER
ASSEMBLY AND INSTALLATION
Balancer shaft, balancer shaft
drive gear and balancer shaft
driven gear
1. Install:
Balancer shaft
1
NOTE:Apply the engine oil on the bear-
ing.
When installing the balancer shaft,
align the center
a of the balancer
shaft weight along the line con-
necting the centers of the crank-
shaft and balancer shaft.
2. Install:
Balancer shaft driven gear
1
NOTE:Install the balancer shaft driven gear
onto the balancer shaft while aligning
the punch mark
a on the balancer
shaft driven gear with the lower
spline
b on the balancer shaft end.
3. Install:
Balancer shaft drive gear
1
NOTE:Align the punched mark
a on the
balancer shaft drive gear with the
punched mark
b on the balancer
shaft driven gear
2.
Align the punched mark
c on the
balancer shaft drive gear with the
lower spline
d on the crankshaft
end.
4. Install:
Lock washer
1
Nut
(balancer shaft driven gear)
2
Primary drive gear
3
Nut (primary drive gear)
4
NOTE:Install the primary drive gear with
its stepped side
a facing the
engine.
Place an aluminum plate
b
between the teeth of the balancer
shaft drive gear
5 and driven gear
6.
5. Bend the lock washer tab.
T R..50 Nm (5.0 m · kg, 36 ft · lb)
T R..75 Nm (7.5 m · kg, 54 ft · lb)
ASSEMBLAGE ET MONTAGE
Arbre de balancier, pignon menant et
pignon mené de l’arbre de balancier
1. Monter:
Arbre de balancier 1
N.B.:
Appliquer de l’huile moteur sur le rou-
lement.
Pour monter l’arbre de balancier, ali-
gner le centre a du contrepoids
d’arbre de balancier sur la ligne rac-
cordant les centres du vilebrequin et
de l’arbre de balancier.
2. Monter:
Pignon mené de l’arbre de balan-
cier 1
N.B.:
Monter le pignon mené de l’arbre de
balancier sur l’arbre de balancier en ali-
gnant le repère poinçonné a du pignon
mené de l’arbre de balancier avec la can-
nelure inférieure b de l’extrémité de
l’arbre de balancier.
3. Monter:
Pignon menant de l’arbre de
balancier 1
N.B.:
Aligner le repère poinçonné a du
pignon menant de l’arbre de balancier
et le repère poinçonné b du pignon
mené de l’arbre de balancier 2.
Aligner le repère poinçonné c du
pignon menant de l’arbre du balancier
avec la cannelure inférieure d de
l’extrémité du vilebrequin.
4. Monter:
Rondelle-frein 1
Ecrou (pignon mené de l’arbre de
balancier) 2
Pignon menant de transmission
primaire 3
Ecrou (pignon menant de trans-
mission primaire) 4
N.B.:
Monter le pignon menant de transmis-
sion primaire en orientant son côté
étagé a vers le moteur.
Placer une plaque d’aluminium b
entre les dents du pignon menant 5 et
le pignon mené 6 de l’arbre de balan-
cier.
5. Replier l’onglet de la rondelle-frein.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..75 Nm (7,5 m · kg, 54 ft · lb)
BALANCIER

5 - 157
ENGOIL TANK
OIL TANK
Extent of removal:
1 Oil tank removal
Extent of removal Order Part name Q’ty Remarks
OIL TANK REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT” section in
the CHAPTER 3.
1Oil hose 2 1
2Oil hose 1 1
3 Dowel pin 2
4 Oil tank breather hose 1
5 Oil tank 1
6 Oil strainer 1
1

5 - 163
ENGOIL TANK
ASSEMBLY AND INSTALLATION
Oil pump
1. Install:
Oil pump drive shaft
1
Washer
2
Dowel pin
3
Inner rotor 1
4
NOTE:Apply the engine oil on the oil
pump drive shaft and inner rotor 1.
Fit the dowel pin into the groove in
the inner rotor 1.
2. Install:
Outer rotor 1
1
NOTE:Apply the engine oil on the outer
rotor 1.
3. Install:
Oil pump cover
1
Screw (oil pump cover)
2
Dowel pin
3
Inner rotor 2
4
Circlip
5
NOTE:Apply the engine oil on the inner
rotor 2.
Fit the dowel pin into the groove in
the inner rotor 2.
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
New
4. Install:
Outer rotor 2
1
Dowel pin
2
Oil pump assembly
3
Bolt (oil pump assembly)
[L = 25 mm (0.94 in)]
4
Bolt (oil pump assembly)
[L = 30 mm (1.18 in)]
5
NOTE:Apply the engine oil on the outer
rotor 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
ASSEMBLAGE ET MONTAGE
Pompe à huile
1. Monter:
Arbre d’entraînement de pompe à
huile 1
Rondelle 2
Goujon 3
Rotor interne 1 4
N.B.:
Appliquer de l’huile moteur sur
l’arbre d’entraînement de la pompe à
huile et le rotor interne 1.
Insérer le goujon dans la gorge du
rotor interne 1.
2. Monter:
Rotor externe 1 1
N.B.:
Appliquer de l’huile moteur sur le rotor
externe 1.
3. Monter:
Couvercle de pompe à huile 1
Vis (couvercle de pompe à huile)
2
Goujon 3
Rotor interne 2 4
Circlip 5
N.B.:
Appliquer de l’huile moteur sur le
rotor interne 2.
Insérer le goujon dans la gorge du
rotor interne 2.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
New
4. Monter:
Rotor externe 2 1
Goujon 2
Pompe à huile complète 3
Boulon (pompe à huile complète)
[L = 25 mm (0,94 in)] 4
Boulon (pompe à huile complète)
[L = 30 mm (1,18 in)] 5
N.B.:
Appliquer de l’huile moteur sur le rotor
externe 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
RÉSERVOIR D’HUILE
