2007 YAMAHA WR 250F engine

4 - 3
TUNSETTING
CAUTION:
The carburetor is extremely sen-
sitive to foreign matter (dirt,
sand, water, etc.). During instal-
lation, do not allow foreign mat-
ter to get into the carburetor.
Always handle the carburetor
and its components carefully.
Even slight scratches, bends or
damage to carburetor parts may
prevent the carburetor from
functioning correctly. Carefully
perform all servicing with the
appropriate tools and without
applying excessive force.
When the engine is stopped or
when riding at no load, do not
open and close the throttle
unnecessarily. Otherwise, too
much fuel may be discharged,
starting may become difficult or
the engine may not run well.
After installing the carburetor,
check that the throttle operates
correctly and opens and closes
smoothly.
Atmospheric conditions and
carburetor settings
The air density (i.e., concentration
of oxygen in the air) determines
the richness or leanness of the air/
fuel mixture. Therefore, refer to the
above table for mixture settings.
That is:
Higher temperature expands the
air with its resultant reduced den-
sity.
Higher humidity reduces the
amount of oxygen in the air by so
much of the water vapor in the
same air.
Lower atmospheric pressure (at a
high altitude) reduces the density
of the air.
Air temp. HumidityAir
pressure
(altitude)Mixture Setting
High High Low (high) Richer Leaner
Low Low High (low) Leaner Richer
ATTENTION:
Le carburateur est extrêmement
sensible aux corps étrangers (pous-
sière, sable, eau, etc.). Pendant le
montage, veiller à ce qu’aucun
corps étranger ne puisse pénétrer
dans le carburateur.
Toujours manipuler le carburateur
et ses composants avec prudence.
Tout endommagement (rayures
même légères, courbures, etc.) peut
empêcher le carburateur de fonc-
tionner correctement. Effectuer soi-
gneusement tout entretien à l’aide
des outils adéquats et sans forcer.
Lorsque le moteur est arrêté, ou
tourne sans charge, ne pas ouvrir et
fermer inutilement les gaz. Cela ris-
querait d’amener trop de carburant
et de rendre le démarrage difficile
ou d’altérer le fonctionnement du
moteur.
Après avoir monté le carburateur,
contrôler que le papillon fonctionne
correctement et s’ouvre et se ferme
sans problème.
Conditions atmosphériques et réglages
du carburateur
La densité de l’air (c.-à-d. la concen-
tration d’oxygène dans l’air) déter-
mine la richesse ou la pauvreté du
mélange air/carburant. Il convient dès
lors de se conformer au tableau ci-des-
sus pour la composition du mélange.
Tenir compte des trois facteurs suivants:
La température de l’air: la densité de
l’air diminue au fur et à mesure que
l’air se dilate sous l’effet des tempéra-
tures élevées.
Le taux d’humidité de l’air: le taux
d’oxygène diminue au fur et à mesure
que le taux d’humidité augmente.
Pression atmosphérique (altitude): la
densité diminue au fur et à mesure que
la pression atmosphérique descend
(altitude élevée).
Temp.
de l’airHumiditéPression
d’air
(altitude)MélangeRégla-
ges
Haute HauteBasse
(élevée)Plus
richePlus
pauvre
Basse BasseHaute
(basse)Plus
pauvrePlus
riche
REGLAGE

4 - 5
TUNSETTING
Effects of the setting parts on the
throttle valve opening
ÈClosed
ÉFully open
1Pilot jet
2Throttle valve cutaway
3Jet needle
4Main jet
1/2 3/4 1/4 1/8
1
2
3
4
ÈÉ
Main system
The FLATCR carburetor has a pri-
mary main jet. This type of main jet is
perfect for racing machines since it
supplies an even flow of fuel, even at
full load. Use the main jet and the jet
needle to set the carburetor.
1Jet needle
2Pilot air jet
3Needle jet
4Main jet
5Pilot jet
Main jet adjustment
The richness of the air-fuel mixture at
full throttle can be set by changing
the main jet 1
.
If the air-fuel mixture is too rich or too
lean, the engine power will drop,
resulting in poor acceleration.
Effects of changing the main jet
(reference)
ÈIdle
ÉFully open
1#180
2#160
3#170
Standard main jet #170
1/4 1/2 3/4
+10%
3
–10%
1
2
ÈÉ
Effet des réglages sur l’ouverture du
papillon des gaz
ÈFermé
ÉComplètement ouvert
1Gicleur de ralenti
2Echancrure du papillon des gaz
3Aiguille
4Gicleur principal
Système principal
Le carburateur FLATCR est équipé d’un
gicleur principal primaire. Ce type de
gicleur principal convient parfaitement
aux motos de course car il garantit un
débit de carburant régulier, même à
pleine charge. Le gicleur principal et
l’aiguille permettent de régler le carbura-
teur.
1Aiguille
2Gicleur d’air de ralenti
3Gicleur d’aiguille
4Gicleur principal
5Gicleur de ralenti
Réglage du gicleur principal
Le gicleur principal
1 permet de modi-
fier la richesse du mélange air-carburant
à pleine ouverture des gaz.
Si le mélange air-carburant est trop riche
ou trop pauvre, la puissance du moteur
diminue et les accélérations sont moins
efficaces.
Effets de la modification du gicleur
principal (référence)
ÈRalenti
ÉComplètement ouvert
1N°180
2N°160
3N°170
Gicleur principal
standardN°170
REGLAGE

4 - 7
TUNSETTING

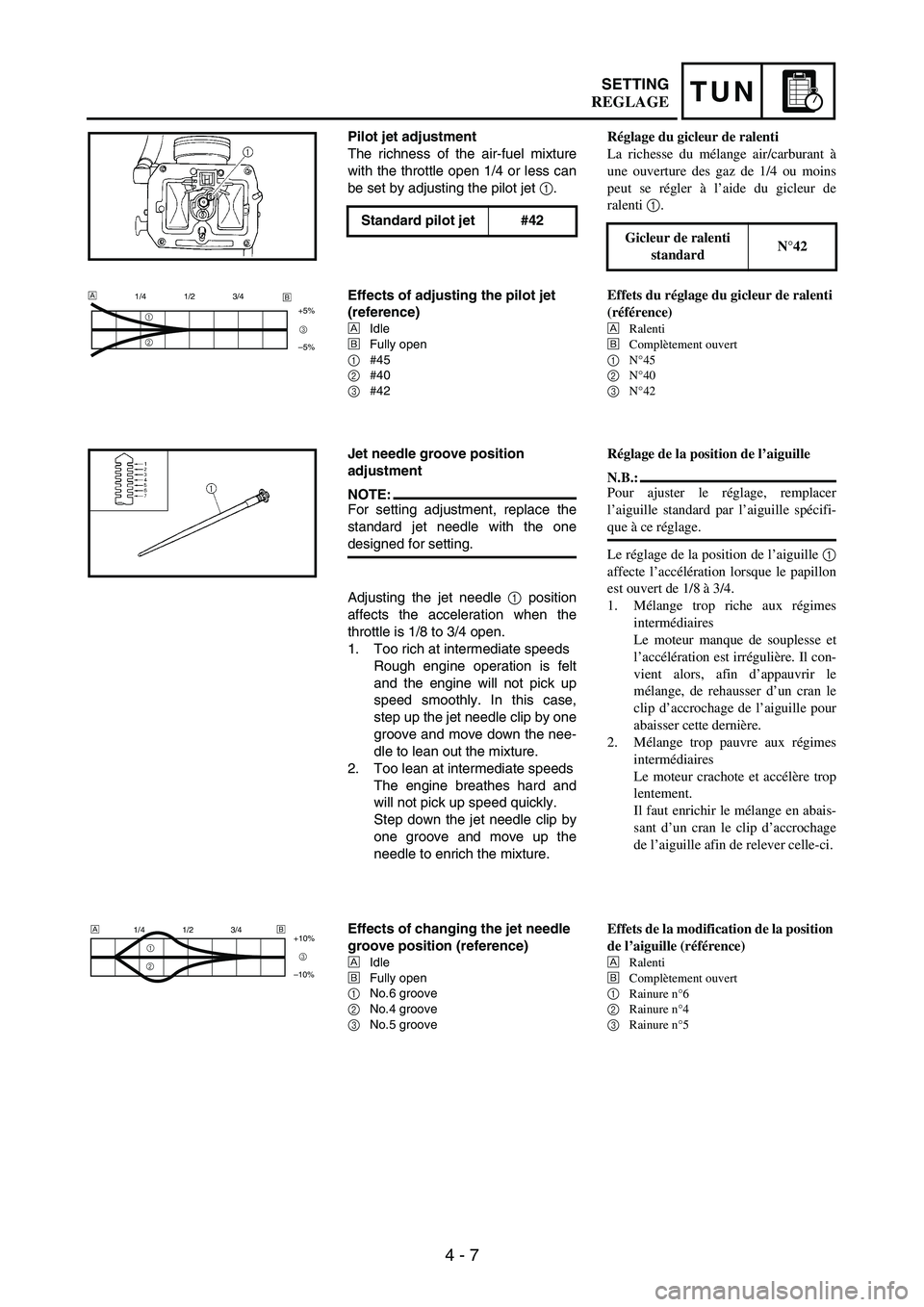

Pilot jet adjustment
The richness of the air-fuel mixture
with the throttle open 1/4 or less can
be set by adjusting the pilot jet
1.
Standard pilot jet #42
Effects of adjusting the pilot jet
(reference)
ÈIdle
ÉFully open
1#45
2#40
3#42
1/4 1/2 3/4
+5%
–5%
1
23
È
É
Jet needle groove position
adjustment
NOTE:For setting adjustment, replace the
standard jet needle with the one
designed for setting.
Adjusting the jet needle
1 position
affects the acceleration when the
throttle is 1/8 to 3/4 open.
1. Too rich at intermediate speeds
Rough engine operation is felt
and the engine will not pick up
speed smoothly. In this case,
step up the jet needle clip by one
groove and move down the nee-
dle to lean out the mixture.
2. Too lean at intermediate speeds
The engine breathes hard and
will not pick up speed quickly.
Step down the jet needle clip by
one groove and move up the
needle to enrich the mixture.
Effects of changing the jet needle
groove position (reference)
ÈIdle
ÉFully open
1No.6 groove
2No.4 groove
3No.5 groove
1/4 1/2 3/4
+10%
–10%
1
23
É È
Réglage du gicleur de ralenti
La richesse du mélange air/carburant à
une ouverture des gaz de 1/4 ou moins
peut se régler à l’aide du gicleur de
ralenti 1.
Gicleur de ralenti
standardN°42
Effets du réglage du gicleur de ralenti
(référence)
È
Ralenti
É
Complètement ouvert
1
N°45
2
N°40
3
N°42
Réglage de la position de l’aiguille
N.B.:
Pour ajuster le réglage, remplacer
l’aiguille standard par l’aiguille spécifi-
que à ce réglage.
Le réglage de la position de l’aiguille 1
affecte l’accélération lorsque le papillon
est ouvert de 1/8 à 3/4.
1. Mélange trop riche aux régimes
intermédiaires
Le moteur manque de souplesse et
l’accélération est irrégulière. Il con-
vient alors, afin d’appauvrir le
mélange, de rehausser d’un cran le
clip d’accrochage de l’aiguille pour
abaisser cette dernière.
2. Mélange trop pauvre aux régimes
intermédiaires
Le moteur crachote et accélère trop
lentement.
Il faut enrichir le mélange en abais-
sant d’un cran le clip d’accrochage
de l’aiguille afin de relever celle-ci.
Effets de la modification de la position
de l’aiguille (référence)
È
Ralenti
É
Complètement ouvert
1
Rainure n°6
2
Rainure n°4
3
Rainure n°5
REGLAGE

4 - 9
TUNSETTING
Jet needle adjustment
The jet needle is adjusted by chang-
ing it.
* For AUS, NZ, CDN and ZA
The tapered sections of all jet nee-
dles have the same starting posi-
tions, but the needles are available
with different straight-portion diame-
ters.Supplied jet
needleGDEPS
* GDEPR

GDEPS
- 5
Clip position
Diameter
a of straight
portion
Effects of changing the jet needle
(reference)
(Diameter of the straight portion)
Changing the diameter of the straight
portion adjusts the air-fuel mixture
when the throttle is 1/8 to 1/4 open.
È
Idle
É
Fully open
+10 %
S
–10 %R
T
1/4 1/2 3/4É È
Leak jet adjustment (accelerator
pump adjustment)
The leak jet
1 is a setting part that
adjusts the flow of fuel discharged by
the accelerator pump. Since the
accelerator pump operates only
when throttle is open, the leak jet is
used to adjust a fuel mixture ratio for
quick throttle opening and is there-
fore different from other setting parts
that adjust a fuel mixture for each
throttle opening (each engine
speed).1
Réglage de l’aiguille
Si l’aiguille demande un réglage, la rem-
placer.
* AUS, NZ, CDN et ZA
Les sections coniques de toutes les
aiguilles ont les mêmes positions de
départ, mais les diamètres des parties
droites peuvent être différents. Aiguille fournieGDEPS
* GDEPR

GDEPS
- 5
Position du clip
Diamètre a de la partie
droite
Effets du remplacement de l’aiguille
(référence)
(Diamètre de la partie droite)
La modification du diamètre de la partie
droite permet de régler le mélange air-
carburant lorsque l’ouverture du papillon
est de 1/8 à 1/4.
È
Ralenti
É
Complètement ouvert
Réglage du gicleur de fuite (réglage de
la pompe de reprise)
Le gicleur de fuite 1 est l’élément qui
permet de régler le débit de carburant
fourni par la pompe de reprise. Comme
la pompe de reprise ne fonctionne que
lorsque le papillon est ouvert, le gicleur
de fuite est destiné à régler le rapport air-
carburant du mélange pour une ouverture
rapide du papillon, à la différence des
autres éléments qui règlent le rapport air-
carburant du mélange pour chaque
ouverture du papillon (à tous les régimes
du moteur).
REGLAGE

4 - 11
TUNSETTING
1. The engine breathes hard in
quick throttle opening.
Select a leak jet having lower
calibrating No. than standard to
enrich the mixture.
#70
→ #65
2. Rough engine operation is felt in
quick throttle opening.
Select a leak jet having higher
calibrating No. than standard to
lean out the mixture.
#70
→ #85
Standard leak jet #70
Relationship with throttle opening
The flow of the fuel through the car-
buretor main system is controlled by
the main jet and then, it is further reg-
ulated by the area between the main
nozzle and the jet needle.
The fuel flow relates to the diameter
of the straight portion of the jet nee-
dle with the throttle 1/8 to 1/4 open
and relates to the clip position with
the throttle 1/8 to 3/4 open.
Therefore, the fuel flow is balanced
at each stage of throttle opening by
the combination of the jet needle
straight portion diameter and clip
position.1. Le moteur crachote lors de l’ouver-
ture rapide des gaz.
Sélectionner un gicleur de fuite de
calibre inférieur au calibre standard
afin d’enrichir le mélange.
N°70 → N°65
2. Le moteur manque de souplesse lors
de l’ouverture rapide des gaz.
Sélectionner un gicleur de fuite de
calibre supérieur au calibre standard
afin d’appauvrir le mélange.
N°70 → N°85
Gicleur de fuite
standardN°70Relation avec l’ouverture du papillon
Le débit du carburant dans le système de
carburateur principal est contrôlé par le
gicleur principal, puis une nouvelle régu-
lation s’effectue dans la zone entre le
gicleur principal et l’aiguille.
Le débit du carburant est fonction du
diamètre de la partie droite de l’aiguille
lorsque l’ouverture du papillon est de 1/8
à 1/4, et de la position du clip lorsque
l’ouverture du papillon est de 1/8 à 3/4.
Par conséquent, le débit de carburant est
équilibré à chaque degré d’ouverture du
papillon par la combinaison du diamètre
de la partie droite de l’aiguille et de la
position du clip.
REGLAGE

4 - 15
TUNSETTING
Examples of carburetor setting depending on symptom
This should be taken simply for an example. It is necessary to set the carburetor while checking the operating condi-
tions of the engine.Symptom Setting Checking
At full throttle
Hard breathing
Shearing noise
Whitish spark plug
↓
Lean mixtureIncrease main jet calibration no.
(Gradually)Discoloration of spark plug
→
If tan color, it is in good condition.
If cannot be corrected:
Clogged float valve seat
Clogged fuel hose
Clogged fuel cock
Check that the accelerator pump operates
smoothly.
At full throttle
Speed pick-up stops
Slow speed pick-up
Slow response
Sooty spark plug
↓
Rich mixtureDecrease main jet calibration no.
(Gradually)Discoloration of spark plug
→
If tan color, it is in good condition.
If cannot be corrected:
Clogged air filter
Fuel overflow from carburetor
Lean mixture Lower jet needle clip position.
(1 groove down)
The clip position is the jet needle groove
on which the clip is installed. The positions
are numbered from the top.
Check that the accelerator pump operates
smoothly. (except for rich mixture
symptom). Rich mixture Raise jet needle clip position.
(1 groove up)
1/4 ~ 3/4 throttle
Hard breathing
Lack of speedLower jet needle clip position.
(1 groove down)
1/4 ~ 1/2 throttle
Slow speed pick-up
Poor accelerationRaise jet needle clip position.
(1 groove up)
Closed to 1/4 throttle
Hard breathing
Speed downUse jet needle with a smaller diameter. Slow-speed-circuit passage
Clogged
→ Clean.
Overflow from carburetor
Closed to 1/4 throttle
Poor accelerationUse jet needle with a larger diameter.
Raise jet needle clip position.
(1 groove up)
Poor response in the low to
intermediate speedsRaise jet needle clip position.
If this has no effect, lower the jet needle
clip position.
Poor response when throttle is
opened quicklyCheck overall settings.
Use main jet with a lower calibration no.
Raise jet needle clip position.
(1 groove up)
If these have no effect, use a main jet with
a higher calibration no. and lower the jet
needle clip position.Check air filter for fouling.
Check that the accelerator pump operates
smoothly.
Leaner
↑
(Standard)
↓
Richer
Jet needleClip
Groove 7 Groove 6
Groove 5
Groove 4
Groove 3
Groove 2
Groove 1
*

4 - 21
TUNSETTING
EC720000
CHASSIS
Selection of the secondary
reduction ratio (Sprocket)
ondary gear reduction ratio>
It is generally said that the second-
ary gear ratio should be reduced
for a longer straight portion of a
speed course and should be
increased for a course with many
corners. Actually, however, as the
speed depends on the ground con-
dition of the day of the ride, be sure
to run through the circuit to set the
machine suitable for the entire
course.
In actuality, it is very difficult to
achieve settings suitable for the
entire course and some settings
may be sacrificed. Thus, the set-
tings should be matched to the
portion of the course that has the
greatest effect on the ride result. In
such a case, run through the entire
course while making notes of lap
times to find the best balance;
then, determine the secondary
reduction ratio.
If a course has a long straight por-
tion where a machine can run at
maximum speed, the machine is
generally set such that it can
develop its maximum revolutions
toward the end of the straight line,
with care taken to avoid the engine
over-revving.
NOTE:Riding technique varies from rider to
rider and the performance of a
machine also vary from machine to
machine. Therefore, do not imitate
other rider’s settings from the begin-
ning but choose your own setting
according to the level of your riding
technique. Secondary
reduction
ratio=
Number of rear
wheel sprocket teeth
Number of drive
sprocket teeth
Standard secondary
reduction ratio50/13
(3.846)
CHÂSSIS
Sélection du taux de réduction
secondaire (pignons)
port secondaire>
Il est généralement admis que le rap-
port de démultiplication de la trans-
mission secondaire doit être réduit
pour une course de vitesse comprenant
de longues portions en ligne droite et
qu’il convient de l’augmenter en cas
de course sur circuit comprenant de
nombreux virages. Dans la pratique
toutefois, la vitesse dépendant des
conditions du terrain le jour de l’utili-
sation, il convient d’effectuer des
tours de circuit afin de régler la
machine du mieux possible pour la
course.
En pratique, il est très difficile d’effec-
tuer des réglages convenant parfaite-
ment à un terrain donné et il faudra en
sacrifier quelques-uns. Il convient de
régler la machine en fonction de la
partie du circuit la plus importante
pour le résultat final de la course.
Dans ce cas, on effectuera des essais
sur la totalité du circuit, en notant les
temps intermédiaires pour les différen-
tes parties du circuit afin de calculer la
moyenne et déterminer le taux de
réduction secondaire.
Si le parcours comprend de longues
lignes droites, régler la machine de
manière qu’elle fournisse des perfor-
mances maximales vers la fin des
lignes droites, tout en évitant un surré-
gime du moteur.
N.B.:
Chaque motocycliste a sa propre techni-
que de conduite et les performances
varient elles aussi d’une moto à l’autre.
On évitera donc de copier les réglages
d’une autre moto et chacun effectuera
ses propres réglages en fonction de sa
technique personnelle. Taux de
réduction
secondaire=
Nombre de dents de la
couronne arrière
Nombre de dents du
pignon d’entraînement
Taux standard de
réduction secondaire50/13
(3,846)
REGLAGE

4 - 33
TUNSETTING
EC72B000Rear suspension setting
The rear suspension setting should
be made depending on the rider’s
feeling of an actual run and the cir-
cuit conditions.
The rear suspension setting includes
the following two factors:
1. Setting of spring preload
Change the set length of the
spring.
Change the spring.
2. Setting of damping force
Change the rebound damping.
Change the compression
damping.
EC72C001Choosing set length
1. Place a stand or block under the
engine to put the rear wheel
above the floor, and measure
the length
a between the rear
wheel axle center and the rear
fender holding bolt.
2. Remove the stand or block from
the engine and with a rider
astride the seat, measure the
sunken length
b between the
rear wheel axle center and the
rear fender holding bolt.
3. Loosen the locknut
1 and make
adjustment by turning the spring
adjuster
2 to achieve the stan-
dard figure from the subtraction
of the length
b from the length
a.
NOTE:If the machine is new and after it is
broken in, the same set length of
the spring may change because of
the initial fatigue, etc. of the spring.
Therefore, be sure to make re-
evaluation.
If the standard figure cannot be
achieved by adjusting the spring
adjuster and changing the spring
set length, replace the spring with
an optional one and make re-
adjustment.
Standard figure:
90 ~ 100 mm
(3.5 ~ 3.9 in)
Réglage de la suspension arrière
Effectuer le réglage de la suspension
arrière en fonction de l’expérience du
pilote lors de la conduite ainsi que des
conditions du terrain.
Les deux réglages de la suspension
arrière sont les suivants:
1. Réglage de la précontrainte du res-
sort
Régler la longueur du ressort.
Changer de ressort.
2. Réglage de la force d’amortisse-
ment
Régler la force d’amortissement à
la détente.
Régler la force de compression.
Choix de la longueur de ressort
1. Placer un support ou un bloc sous le
moteur pour surélever la roue
arrière et mesurer la longueur a
entre le centre de l’axe de roue
arrière et le boulon de fixation du
garde-boue arrière.
2. Retirer le support ou le bloc et
mesurer, avec une personne assise
correctement sur la selle, la lon-
gueur b entre le centre de l’axe de
roue arrière et le boulon de fixation
du garde-boue arrière.
3. Desserrer le contre-écrou 1 et
effectuer le réglage en tournant le
dispositif de réglage 2 de manière
à atteindre la valeur standard, obte-
nue en soustrayant la longueur b
de la longueur a.
N.B.:
Si la moto est nouvelle et après qu’elle
a été rodée, la longueur du ressort peut
changer en raison de la fatigue initiale,
etc., du ressort. Il est donc important
de corriger les réglages régulièrement.
S’il est impossible d’atteindre la
valeur standard à l’aide du dispositif
de réglage et en ajustant la longueur
du ressort, remplacer le ressort avec
un ressort en option et effectuer un
nouveau réglage.
Valeur standard:
90 à 100 mm
(3,5 à 3,9 in)
REGLAGE
