2007 YAMAHA WOLVERINE 450 Manuale de Empleo (in Spanish)

8-6
8
20*CarburadorCompruebe el funcionamiento del estárter (es-
trangulador) y realice correcciones si es necesa-
rio.
Compruebe el ralentí del motor y realice ajustes si
es necesario.√√√√
21*Sistema del respira-
dero del cárterCompruebe el tubo del respiradero para ver si hay
grietas u otros daños y sustituya las piezas si es
necesario.√√√
22 Aceite de motorCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√ √√√
23Cartucho del filtro
de aceite del motorCambiar.√√√
24*Tamiz de aceite del
motorLimpiar.√√√
25Aceite del diferen-
cialCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
26Aceite del engrana-
je finalCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
27Sistema de refrige-
raciónCompruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario.√√√√√
Cambie el refrigerante. Cada 2 años NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U3C261S0.book Page 6 Thursday, June 29, 2006 4:46 PM

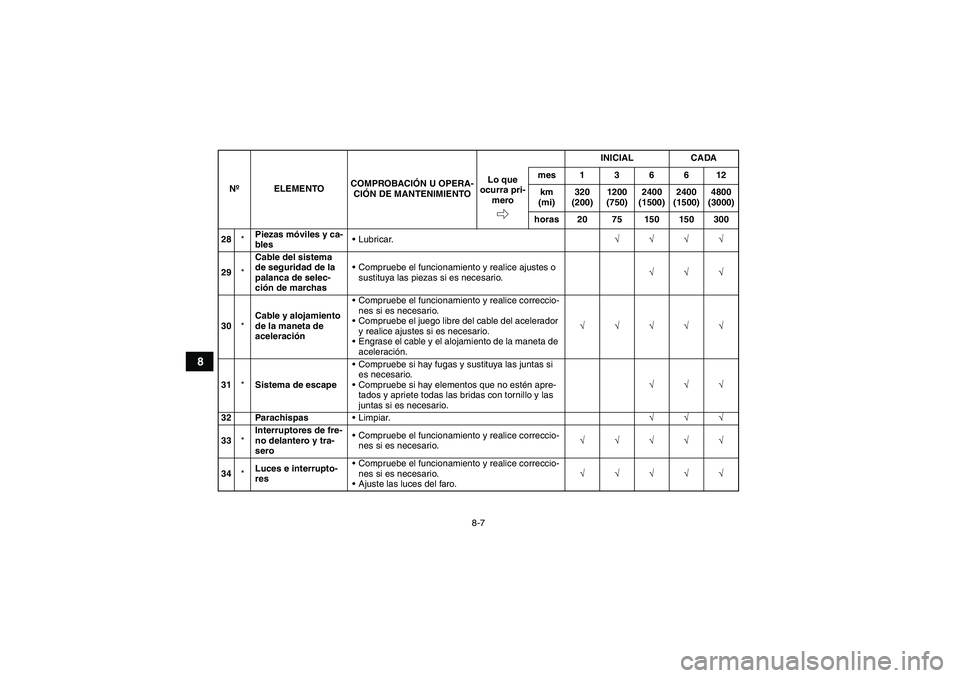

8-7
8
28*Piezas móviles y ca-
blesLubricar.√√√√
29*Cable del sistema
de seguridad de la
palanca de selec-
ción de marchasCompruebe el funcionamiento y realice ajustes o
sustituya las piezas si es necesario.√√√
30*Cable y alojamiento
de la maneta de
aceleraciónCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del cable del acelerador
y realice ajustes si es necesario.
Engrase el cable y el alojamiento de la maneta de
aceleración.√√√√√
31*Sistema de escapeCompruebe si hay fugas y sustituya las juntas si
es necesario.
Compruebe si hay elementos que no estén apre-
tados y apriete todas las bridas con tornillo y las
juntas si es necesario.√√√
32 ParachispasLimpiar.√√√
33*Interruptores de fre-
no delantero y tra-
seroCompruebe el funcionamiento y realice correccio-
nes si es necesario.√√√√√
34*Luces e interrupto-
resCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Ajuste las luces del faro.√√√√√ NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U3C261S0.book Page 7 Thursday, June 29, 2006 4:46 PM

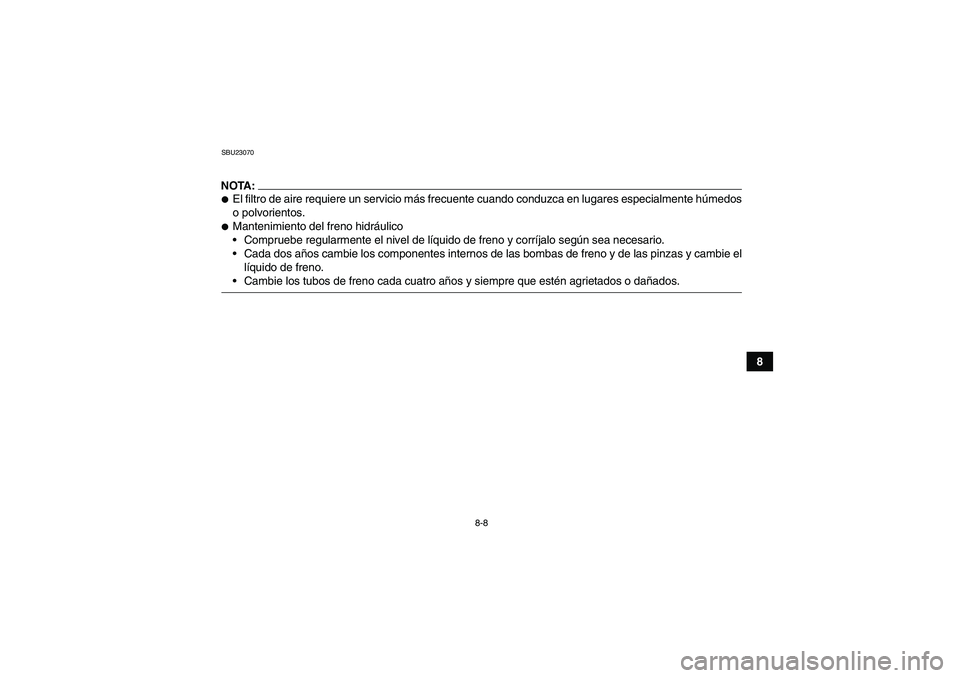

8-8
8
SBU23070NOTA:
El filtro de aire requiere un servicio más frecuente cuando conduzca en lugares especialmente húmedos
o polvorientos.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el
líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U3C261S0.book Page 8 Thursday, June 29, 2006 4:46 PM

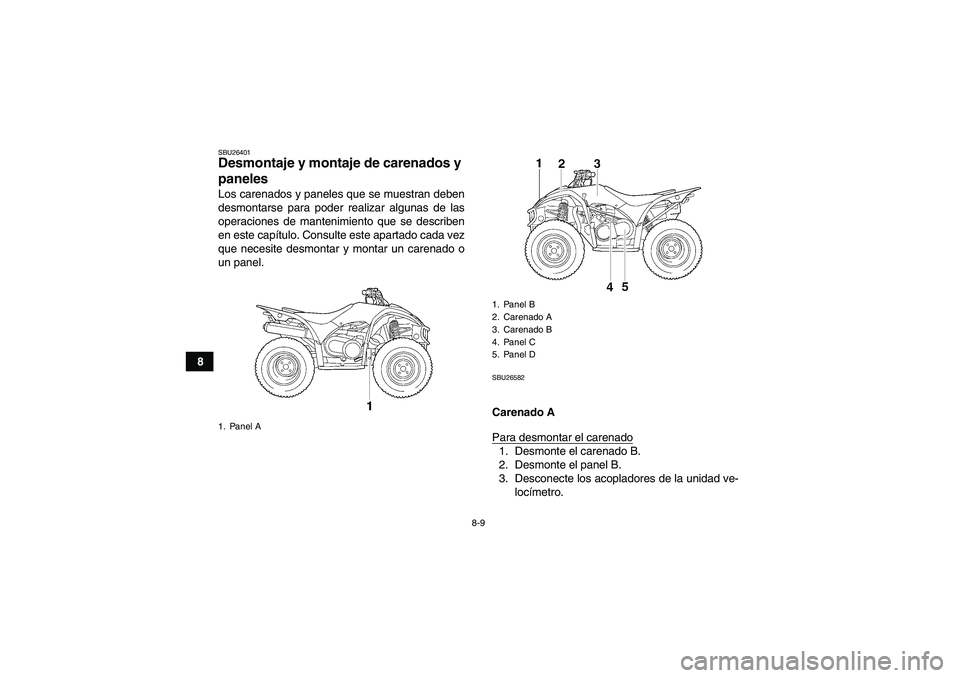

8-9
8
SBU26401Desmontaje y montaje de carenados y
paneles Los carenados y paneles que se muestran deben
desmontarse para poder realizar algunas de las
operaciones de mantenimiento que se describen
en este capítulo. Consulte este apartado cada vez
que necesite desmontar y montar un carenado o
un panel.
SBU26582Carenado A
Para desmontar el carenado1. Desmonte el carenado B.
2. Desmonte el panel B.
3. Desconecte los acopladores de la unidad ve-
locímetro.
1. Panel A
1. Panel B
2. Carenado A
3. Carenado B
4. Panel C
5. Panel D
U3C261S0.book Page 9 Thursday, June 29, 2006 4:46 PM

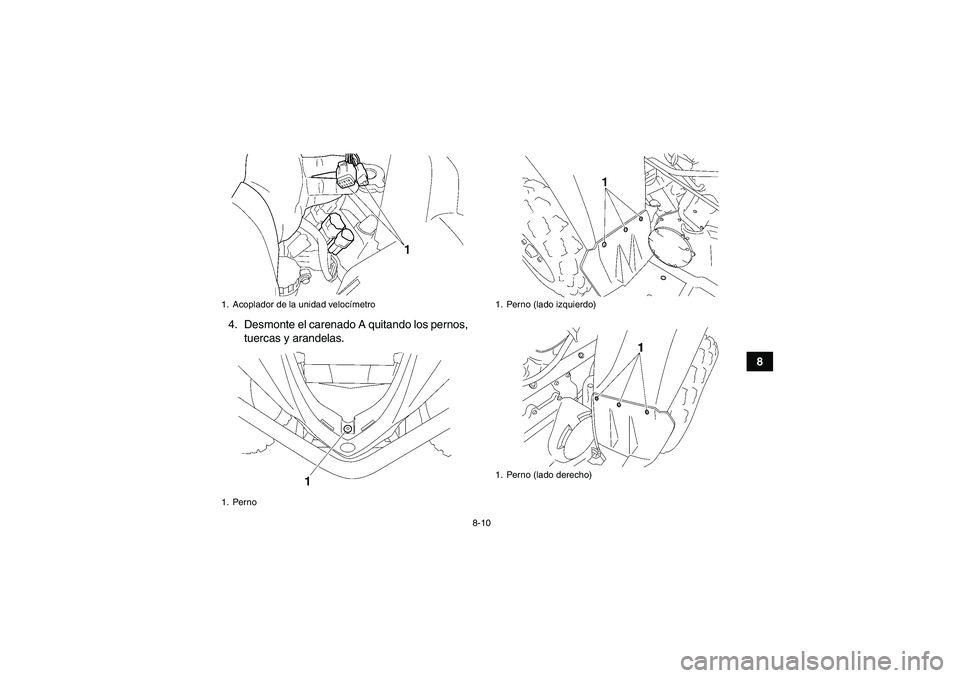

8-10
8 4. Desmonte el carenado A quitando los pernos,
tuercas y arandelas.
1. Acoplador de la unidad velocímetro
1. Perno
1. Perno (lado izquierdo)
1. Perno (lado derecho)
U3C261S0.book Page 10 Thursday, June 29, 2006 4:46 PM

8-11

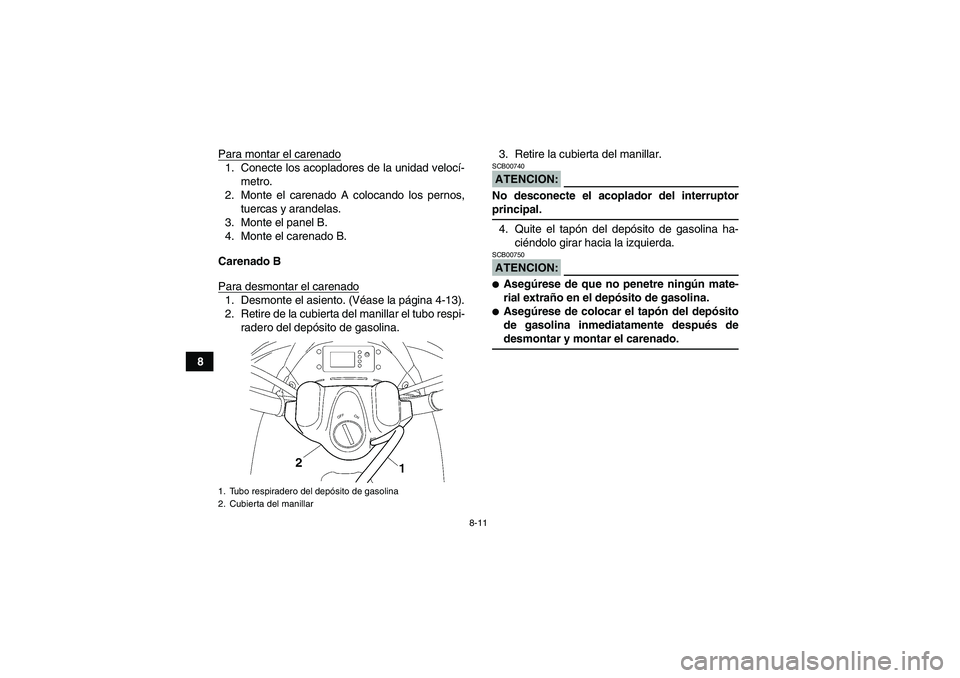

8Para montar el carenado
1. Conecte los acopladores de la unidad velocí-
metro.
2. Monte el carenado A colocando los pernos,
tuercas y arandelas.
3. Monte el panel B.
4. Monte el carenado B.
Carenado B
Para desmontar el carenado1. Desmonte el asiento. (Véase la página 4-13).
2. Retire de la cubierta del manillar el tubo respi-
radero del depósito de gasolina.3. Retire la cubierta del manillar.
ATENCION:SCB00740No desconecte el acoplador del interruptorprincipal.
4. Quite el tapón del depósito de gasolina ha-
ciéndolo girar hacia la izquierda.ATENCION:SCB00750
Asegúrese de que no penetre ningún mate-
rial extraño en el depósito de gasolina.
Asegúrese de colocar el tapón del depósito
de gasolina inmediatamente después dedesmontar y montar el carenado.
1. Tubo respiradero del depósito de gasolina
2. Cubierta del manillarU3C261S0.book Page 11 Thursday, June 29, 2006 4:46 PM

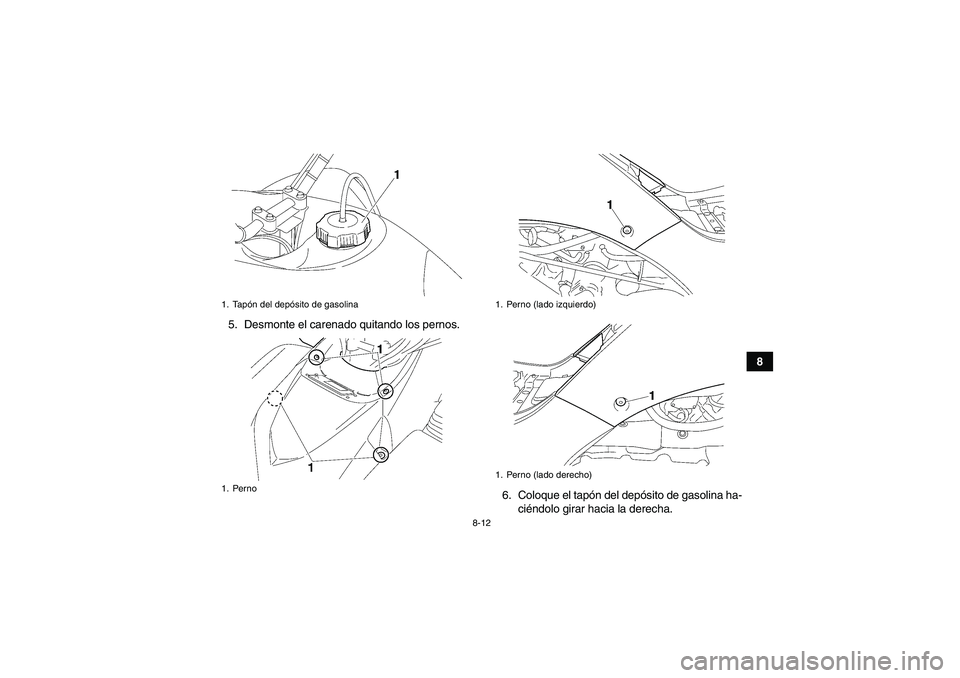

8-12
8 5. Desmonte el carenado quitando los pernos.
6. Coloque el tapón del depósito de gasolina ha-
ciéndolo girar hacia la derecha.
1. Tapón del depósito de gasolina
1. Perno
1. Perno (lado izquierdo)
1. Perno (lado derecho)
U3C261S0.book Page 12 Thursday, June 29, 2006 4:46 PM

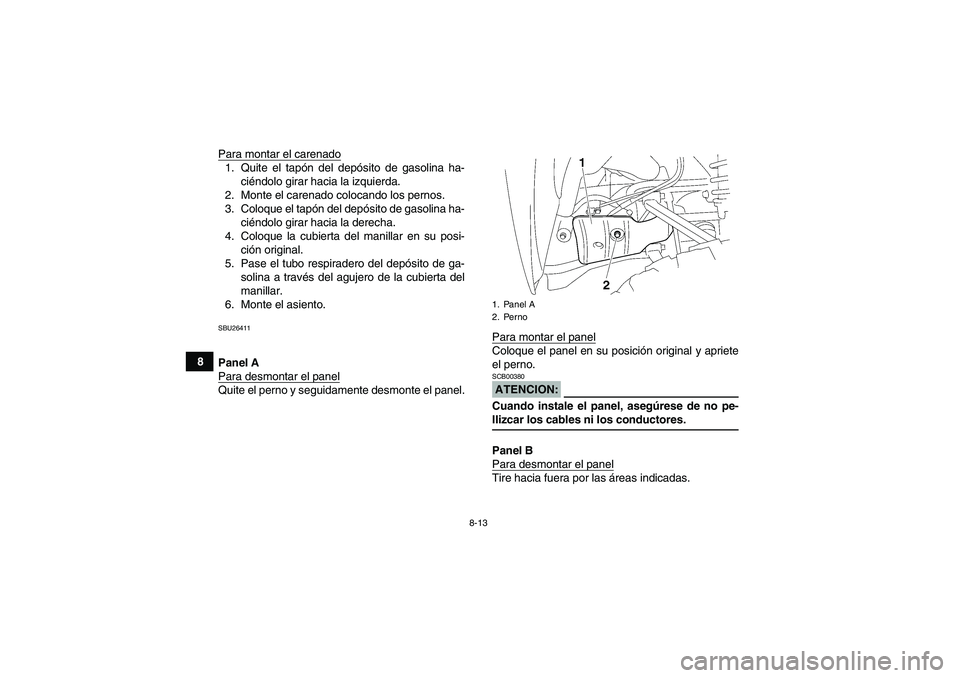

8-13
8Para montar el carenado
1. Quite el tapón del depósito de gasolina ha-
ciéndolo girar hacia la izquierda.
2. Monte el carenado colocando los pernos.
3. Coloque el tapón del depósito de gasolina ha-
ciéndolo girar hacia la derecha.
4. Coloque la cubierta del manillar en su posi-
ción original.
5. Pase el tubo respiradero del depósito de ga-
solina a través del agujero de la cubierta del
manillar.
6. Monte el asiento.SBU26411Panel A
Para desmontar el panelQuite el perno y seguidamente desmonte el panel.Para montar el panel
Coloque el panel en su posición original y apriete
el perno.ATENCION:SCB00380Cuando instale el panel, asegúrese de no pe-llizcar los cables ni los conductores.
Panel B
Para desmontar el panelTire hacia fuera por las áreas indicadas.1. Panel A
2. Perno
U3C261S0.book Page 13 Thursday, June 29, 2006 4:46 PM
