2007 YAMAHA TTR50 Betriebsanleitungen (in German)

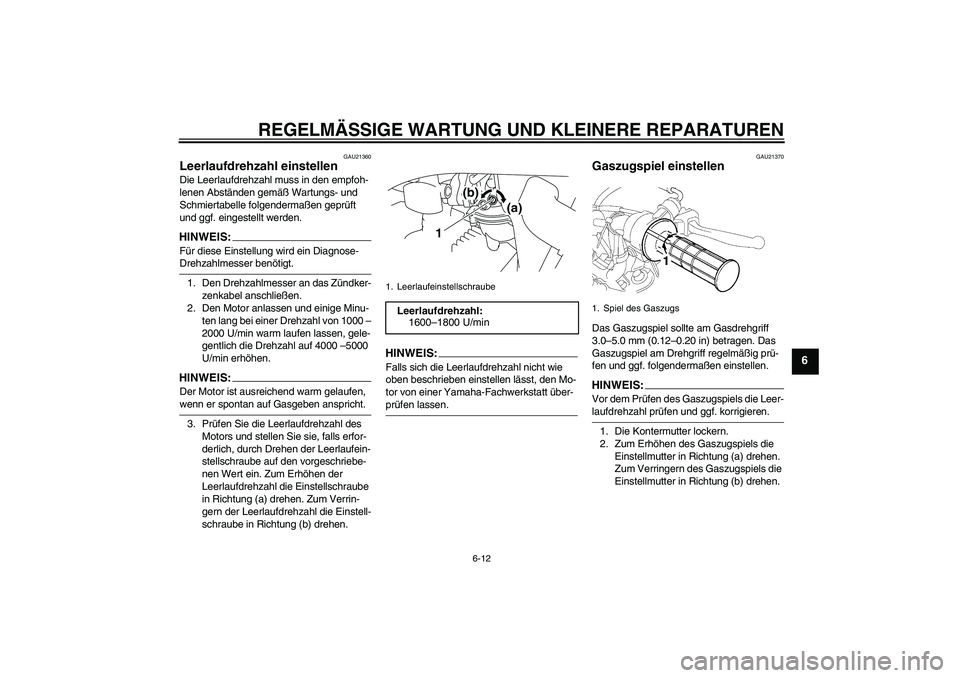

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
GAU21360
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.HINWEIS:Für diese Einstellung wird ein Diagnose-Drehzahlmesser benötigt.
1. Den Drehzahlmesser an das Zündker-
zenkabel anschließen.
2. Den Motor anlassen und einige Minu-
ten lang bei einer Drehzahl von 1000 –
2000 U/min warm laufen lassen, gele-
gentlich die Drehzahl auf 4000 –5000
U/min erhöhen.HINWEIS:Der Motor ist ausreichend warm gelaufen, wenn er spontan auf Gasgeben anspricht.
3. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den vorgeschriebe-
nen Wert ein. Zum Erhöhen der
Leerlaufdrehzahl die Einstellschraube
in Richtung (a) drehen. Zum Verrin-
gern der Leerlaufdrehzahl die Einstell-
schraube in Richtung (b) drehen.
HINWEIS:Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-prüfen lassen.
GAU21370
Gaszugspiel einstellen Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. folgendermaßen einstellen.HINWEI
S:
Vor dem Prüfen des Gaszugspiels die Leer-laufdrehzahl prüfen und ggf. korrigieren.
1. Die Kontermutter lockern.
2. Zum Erhöhen des Gaszugspiels die
Einstellmutter in Richtung (a) drehen.
Zum Verringern des Gaszugspiels die
Einstellmutter in Richtung (b) drehen.
1. Leerlaufeinstellschraube
Leerlaufdrehzahl:
1600–1800 U/min
1
(a) (b)
1. Spiel des Gaszugs
U1P681G0.book Page 12 Tuesday, April 18, 2006 3:21 PM

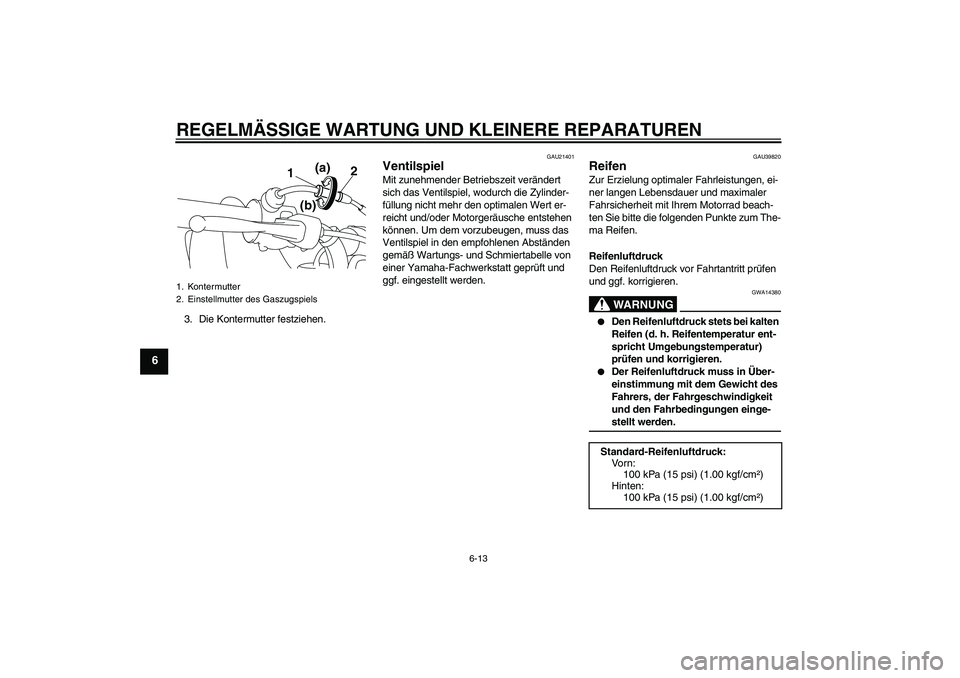

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
3. Die Kontermutter festziehen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU39820
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA14380


Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifenluftdruck muss in Über-
einstimmung mit dem Gewicht des
Fahrers, der Fahrgeschwindigkeit
und den Fahrbedingungen einge-stellt werden.
1. Kontermutter
2. Einstellmutter des Gaszugspiels
2 (a)
(b) 1
Standard-Reifenluftdruck:
Vo r n :
100 kPa (15 psi) (1.00 kgf/cm²)
Hinten:
100 kPa (15 psi) (1.00 kgf/cm²)
U1P681G0.book Page 13 Tuesday, April 18, 2006 3:21 PM

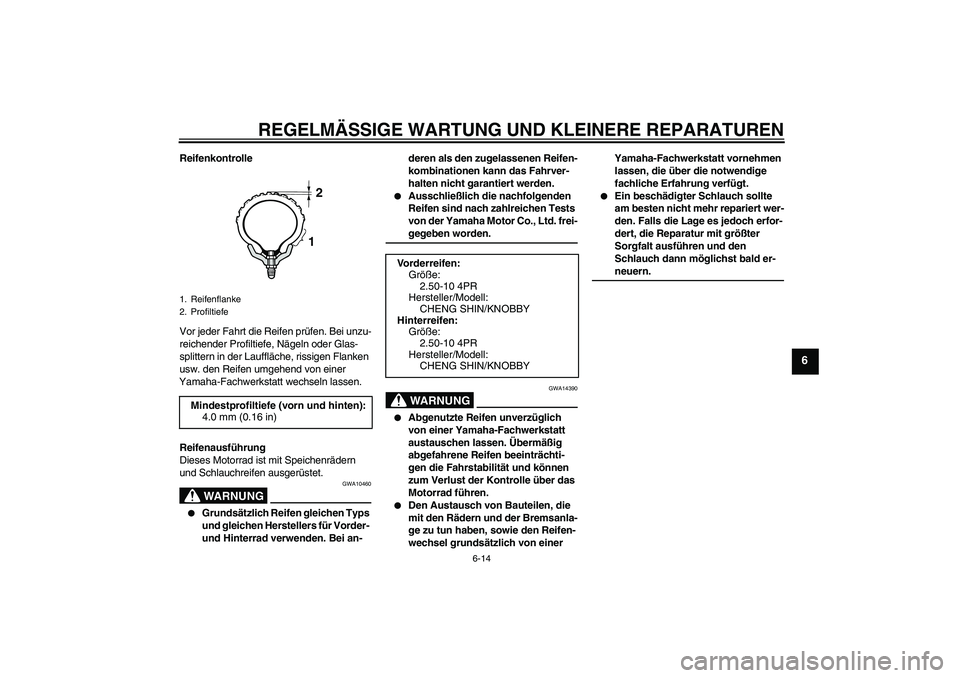

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
Reifenausführung
Dieses Motorrad ist mit Speichenrädern
und Schlauchreifen ausgerüstet.
WARNUNG
GWA10460


Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-deren als den zugelassenen Reifen-
kombinationen kann das Fahrver-
halten nicht garantiert werden.


Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha Motor Co., Ltd. frei-gegeben worden.WARNUNG
GWA14390


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Übermäßig
abgefahrene Reifen beeinträchti-
gen die Fahrstabilität und können
zum Verlust der Kontrolle über das
Motorrad führen.


Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.


Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-neuern.
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
4.0 mm (0.16 in)
12
Vorderreifen:
Größe:
2.50-10 4PR
Hersteller/Modell:
CHENG SHIN/KNOBBY
Hinterreifen:
Größe:
2.50-10 4PR
Hersteller/Modell:
CHENG SHIN/KNOBBY
U1P681G0.book Page 14 Friday, April 21, 2006 4:17 PM

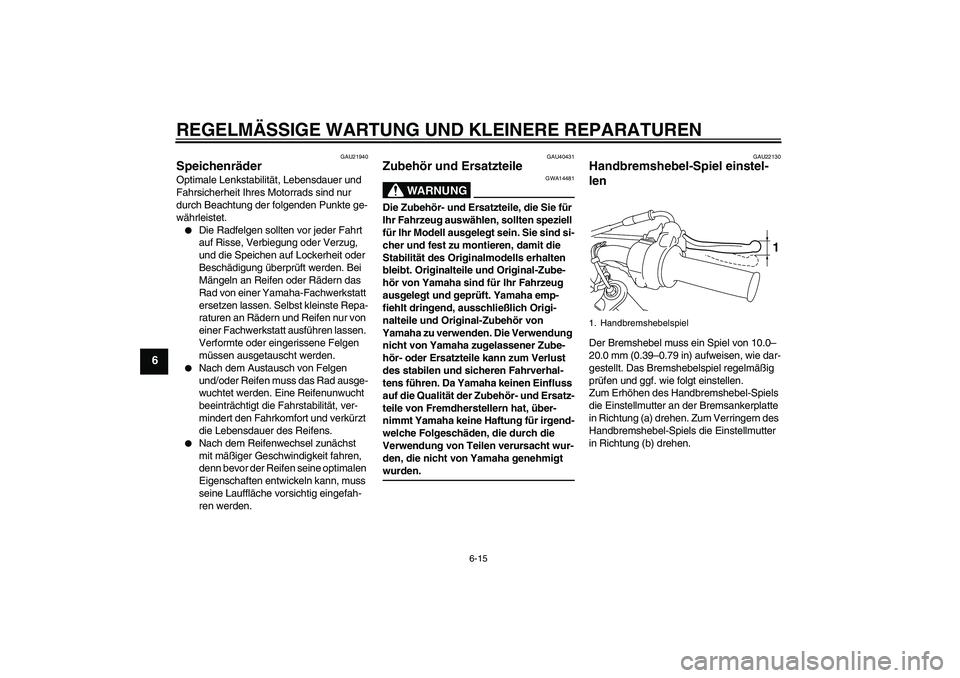

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
GAU21940
Speichenräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Die Radfelgen sollten vor jeder Fahrt
auf Risse, Verbiegung oder Verzug,
und die Speichen auf Lockerheit oder
Beschädigung überprüft werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU40431
Zubehör und Ersatzteile
WARNUNG
GWA14481
Die Zubehör- und Ersatzteile, die Sie für
Ihr Fahrzeug auswählen, sollten speziell
für Ihr Modell ausgelegt sein. Sie sind si-
cher und fest zu montieren, damit die
Stabilität des Originalmodells erhalten
bleibt. Originalteile und Original-Zube-
hör von Yamaha sind für Ihr Fahrzeug
ausgelegt und geprüft. Yamaha emp-
fiehlt dringend, ausschließlich Origi-
nalteile und Original-Zubehör von
Yamaha zu verwenden. Die Verwendung
nicht von Yamaha zugelassener Zube-
hör- oder Ersatzteile kann zum Verlust
des stabilen und sicheren Fahrverhal-
tens führen. Da Yamaha keinen Einfluss
auf die Qualität der Zubehör- und Ersatz-
teile von Fremdherstellern hat, über-
nimmt Yamaha keine Haftung für irgend-
welche Folgeschäden, die durch die
Verwendung von Teilen verursacht wur-
den, die nicht von Yamaha genehmigt wurden.
GAU22130
Handbremshebel-Spiel einstel-
len Der Bremshebel muss ein Spiel von 10.0–
20.0 mm (0.39–0.79 in) aufweisen, wie dar-
gestellt. Das Bremshebelspiel regelmäßig
prüfen und ggf. wie folgt einstellen.
Zum Erhöhen des Handbremshebel-Spiels
die Einstellmutter an der Bremsankerplatte
in Richtung (a) drehen. Zum Verringern des
Handbremshebel-Spiels die Einstellmutter
in Richtung (b) drehen.1. Handbremshebelspiel
1
U1P681G0.book Page 15 Tuesday, April 18, 2006 3:21 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
WARNUNG
GWA10650
Lässt sich die Einstellung auf diese Wei-
se nicht vornehmen, das Fahrzeug von
einer Yamaha-Fachwerkstatt überprüfen lassen.
GAU39811
Spiel des Fußbremshebels ein-
stellen Der Fußbremshebel muss am Hebelende
ein Spiel von 10.0–20.0 mm (0.39–0.79 in)
aufweisen, wie in der Abbildung dargestellt.
Das Fußbremshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Fußbremshebel-Spiels
die Einstellmutter am Bremsgestänge in
Richtung (a) drehen. Zum Verringern des
Fußbremshebel-Spiels die Einstellmutter in
Richtung (b) drehen.
1. Einstellmutter für das Spiel des Handbrems-
hebels
1
(a)
(b)
1. Fußbremshebel-Spiel
1
1. Einstellmutter für das Spiel des Fußbrems-
hebels
(b) (a)
1
U1P681G0.book Page 16 Tuesday, April 18, 2006 3:21 PM

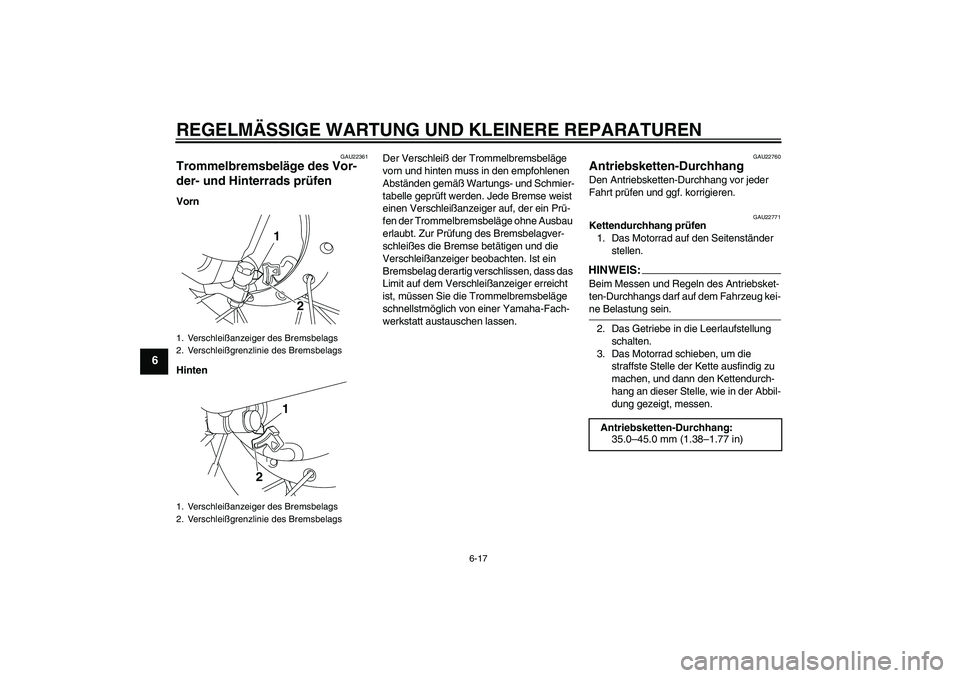

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
GAU22361
Trommelbremsbeläge des Vor-
der- und Hinterrads prüfen Vorn
HintenDer Verschleiß der Trommelbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden. Jede Bremse weist
einen Verschleißanzeiger auf, der ein Prü-
fen der Trommelbremsbeläge ohne Ausbau
erlaubt. Zur Prüfung des Bremsbelagver-
schleißes die Bremse betätigen und die
Verschleißanzeiger beobachten. Ist ein
Bremsbelag derartig verschlissen, dass das
Limit auf dem Verschleißanzeiger erreicht
ist, müssen Sie die Trommelbremsbeläge
schnellstmöglich von einer Yamaha-Fach-
werkstatt austauschen lassen.
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22771
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.HINWEIS:Beim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-ne Belastung sein.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der Abbil-
dung gezeigt, messen.
1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
2
1
21
Antriebsketten-Durchhang:
35.0–45.0 mm (1.38–1.77 in)
U1P681G0.book Page 17 Tuesday, April 18, 2006 3:21 PM

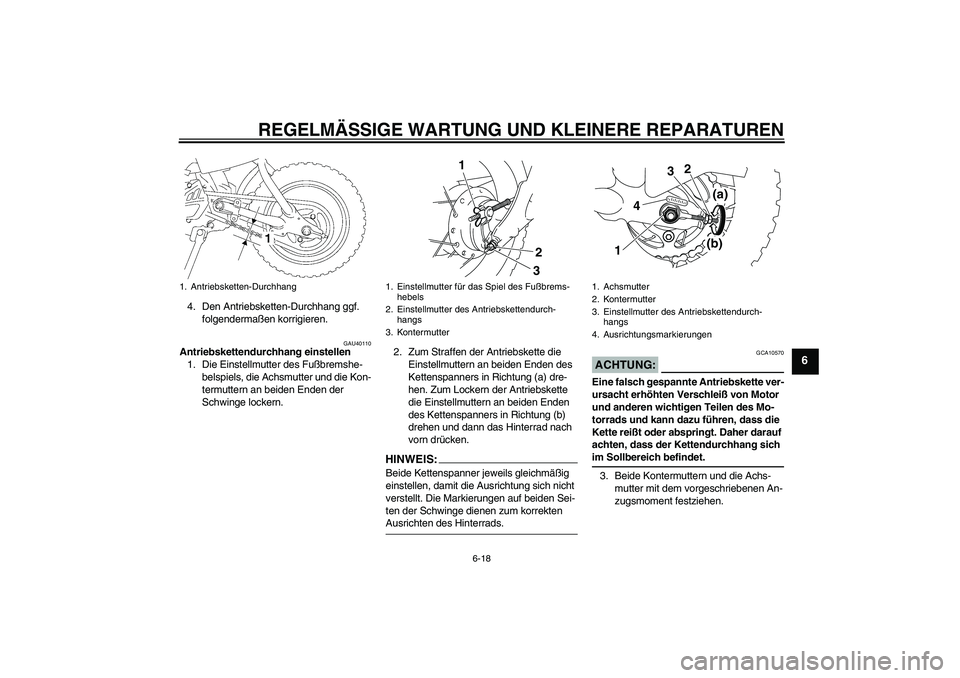

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
6
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU40110
Antriebskettendurchhang einstellen
1. Die Einstellmutter des Fußbremshe-
belspiels, die Achsmutter und die Kon-
termuttern an beiden Enden der
Schwinge lockern.2. Zum Straffen der Antriebskette die
Einstellmuttern an beiden Enden des
Kettenspanners in Richtung (a) dre-
hen. Zum Lockern der Antriebskette
die Einstellmuttern an beiden Enden
des Kettenspanners in Richtung (b)
drehen und dann das Hinterrad nach
vorn drücken.
HINWEIS:Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten Ausrichten des Hinterrads.
ACHTUNG:
GCA10570
Eine falsch gespannte Antriebskette ver-
ursacht erhöhten Verschleiß von Motor
und anderen wichtigen Teilen des Mo-
torrads und kann dazu führen, dass die
Kette reißt oder abspringt. Daher darauf
achten, dass der Kettendurchhang sich im Sollbereich befindet.
3. Beide Kontermuttern und die Achs-
mutter mit dem vorgeschriebenen An-
zugsmoment festziehen.
1. Antriebsketten-Durchhang
1. Einstellmutter für das Spiel des Fußbrems-
hebels
2. Einstellmutter des Antriebskettendurch-
hangs
3. Kontermutter
1
2
3
1. Achsmutter
2. Kontermutter
3. Einstellmutter des Antriebskettendurch-
hangs
4. Ausrichtungsmarkierungen
1(b) 4(a)
2
3
U1P681G0.book Page 18 Tuesday, April 18, 2006 3:21 PM

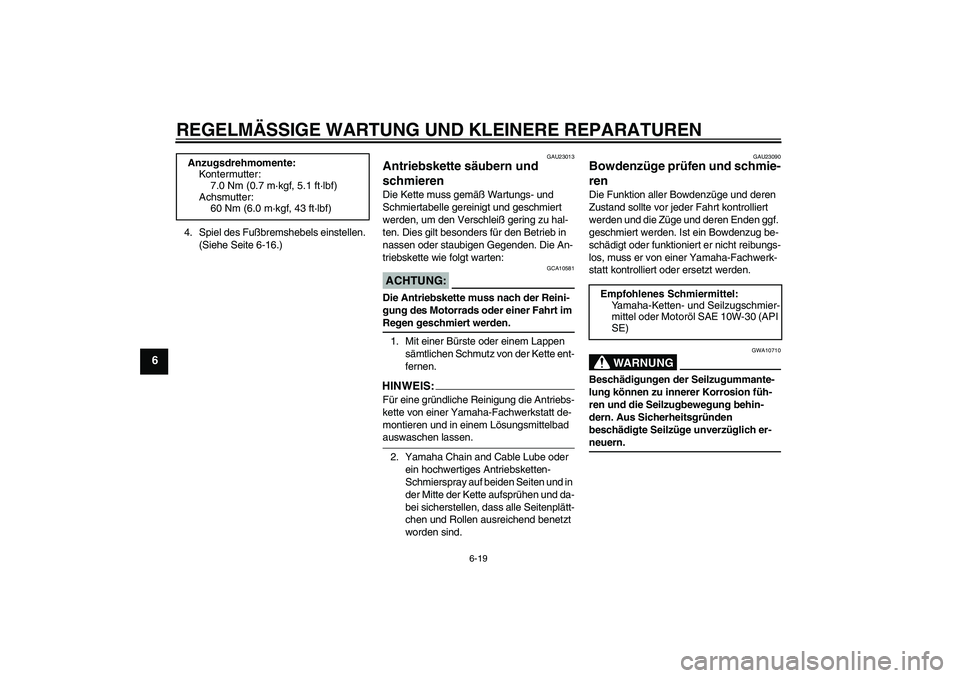

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6
4. Spiel des Fußbremshebels einstellen.
(Siehe Seite 6-16.)
GAU23013
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG:
GCA10581
Die Antriebskette muss nach der Reini-
gung des Motorrads oder einer Fahrt im Regen geschmiert werden.
1. Mit einer Bürste oder einem Lappen
sämtlichen Schmutz von der Kette ent-
fernen.HINWEIS:Für eine gründliche Reinigung die Antriebs-
kette von einer Yamaha-Fachwerkstatt de-
montieren und in einem Lösungsmittelbad auswaschen lassen.
2. Yamaha Chain and Cable Lube oder
ein hochwertiges Antriebsketten-
Schmierspray auf beiden Seiten und in
der Mitte der Kette aufsprühen und da-
bei sicherstellen, dass alle Seitenplätt-
chen und Rollen ausreichend benetzt
worden sind.
GAU23090
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG
GWA10710
Beschädigungen der Seilzugummante-
lung können zu innerer Korrosion füh-
ren und die Seilzugbewegung behin-
dern. Aus Sicherheitsgründen
beschädigte Seilzüge unverzüglich er-neuern. Anzugsdrehmomente:
Kontermutter:
7.0 Nm (0.7 m·kgf, 5.1 ft·lbf)
Achsmutter:
60 Nm (6.0 m·kgf, 43 ft·lbf)Empfohlenes Schmiermittel:
Yamaha-Ketten- und Seilzugschmier-
mittel oder Motoröl SAE 10W-30 (API
SE)
U1P681G0.book Page 19 Tuesday, April 18, 2006 3:21 PM
