8-1
2
3
4
5
6
7
89
CARACTÉRISTIQUES
FAU2633G
Dimensions:
Longueur hors tout:
1540 mm (60.6 in)
Largeur hors tout:
640 mm (25.2 in)
Hauteur hors tout:
880 mm (34.6 in)
Hauteur de la selle:
635 mm (25.0 in)
Empattement:
1055 mm (41.5 in)
Garde au sol:
185 mm (7.28 in)
Rayon de braquage minimum:
1700 mm (66.9 in)
Poids:
Avec huile et carburant:
61.0 kg (134 lb)
Moteur:
Type de moteur:
Refroidissement par air, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
79.0 cm
3
Alésage
×
course:
47.0
×
45.6 mm (1.85
×
1.80 in)
Taux de compression:
6.60 :1
Système de démarrage:
KickSystème de graissage:
Lubrification séparée (Yamaha Autolube)
Type:
YAMALUBE 2 ou huile moteur 2 temps
(grade JASO FC ou ISO EG-C ou EG-D)
Quantité d’huile moteur:
Quantité:
0.95 L (1.00 US qt) (0.84 Imp.qt)
Huile de boîte de vitesses:
Type:
YAMALUBE 4 (10W30) ou huile moteur
SAE 10W30 de type SE
Changement d’huile:
0.65 L (0.69 US qt) (0.57 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Essence sans plomb exclusivement
(AUS)(NZL)
Capacité du réservoir:
4.9 L (1.29 US gal) (1.08 Imp.gal)
Quantité de la réserve:
1.0 L (0.26 US gal) (0.22 Imp.gal)
Carburateur:
Fabricant:
MIKUNIModèle
×
quantité:
VM15SC x 1
Bougie(s):
Fabricant/modèle:
NGK/BP6HS (AUS)(NZL)
NGK/BPR6HS
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Fabricant/modèle:
DENSO/W20FP (AUS)(NZL)
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type d’embrayage:
Humide, multidisque automatique
Transmission:
Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
66/21 (3.143)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
32/15 (2.133)
Type de boîte de vitesses:
Prise constante, 3 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re
:
39/12 (3.250)
2
e
:
29/16 (1.812)

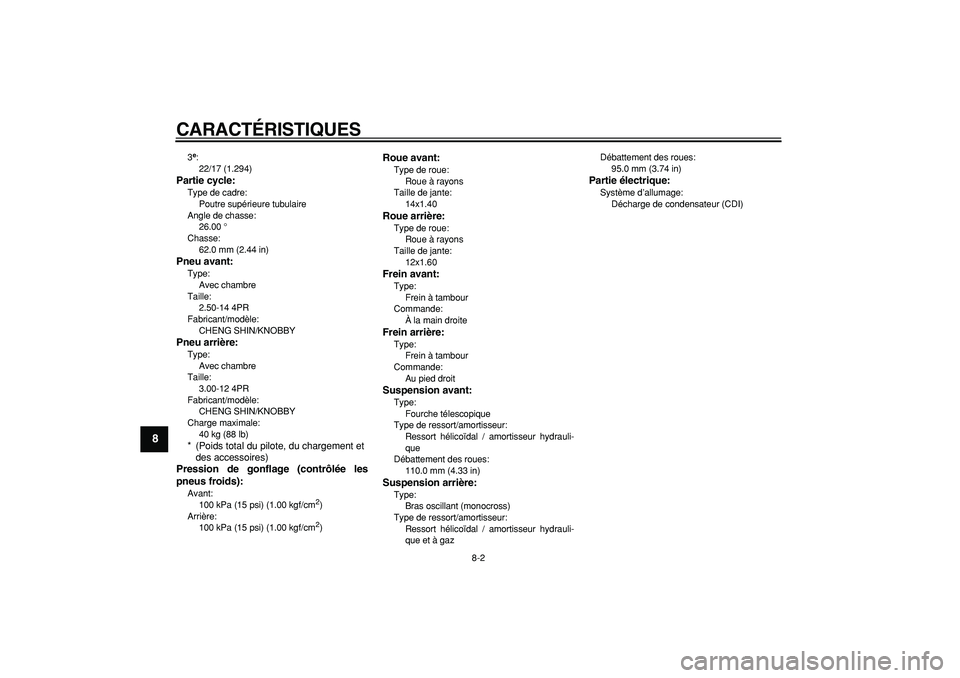

CARACTÉRISTIQUES
8-2
1
2
3
4
5
6
7
8
9
3
e
:
22/17 (1.294)
Partie cycle:
Type de cadre:
Poutre supérieure tubulaire
Angle de chasse:
26.00 °
Chasse:
62.0 mm (2.44 in)
Pneu avant:
Type:
Avec chambre
Taille:
2.50-14 4PR
Fabricant/modèle:
CHENG SHIN/KNOBBY
Pneu arrière:
Type:
Avec chambre
Taille:
3.00-12 4PR
Fabricant/modèle:
CHENG SHIN/KNOBBY
Charge maximale:
40 kg (88 lb)
* (Poids total du pilote, du chargement et
des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Avant:
100 kPa (15 psi) (1.00 kgf/cm
2
)
Arrière:
100 kPa (15 psi) (1.00 kgf/cm
2
)
Roue avant:
Type de roue:
Roue à rayons
Taille de jante:
14x1.40
Roue arrière:
Type de roue:
Roue à rayons
Taille de jante:
12x1.60
Frein avant:
Type:
Frein à tambour
Commande:
À la main droite
Frein arrière:
Type:
Frein à tambour
Commande:
Au pied droit
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
110.0 mm (4.33 in)
Suspension arrière:
Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gazDébattement des roues:
95.0 mm (3.74 in)
Partie électrique:
Système d’allumage:
Décharge de condensateur (CDI)
9-1
2
3
4
5
6
7
8
9
RENSEIGNEMENTS COMPLÉMENTAIRES
FAU40790
Numéros d’identification
Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.:
Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-6.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de rechan-
ge auprès d’un concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1
1. Étiquette des codes du modèle
1

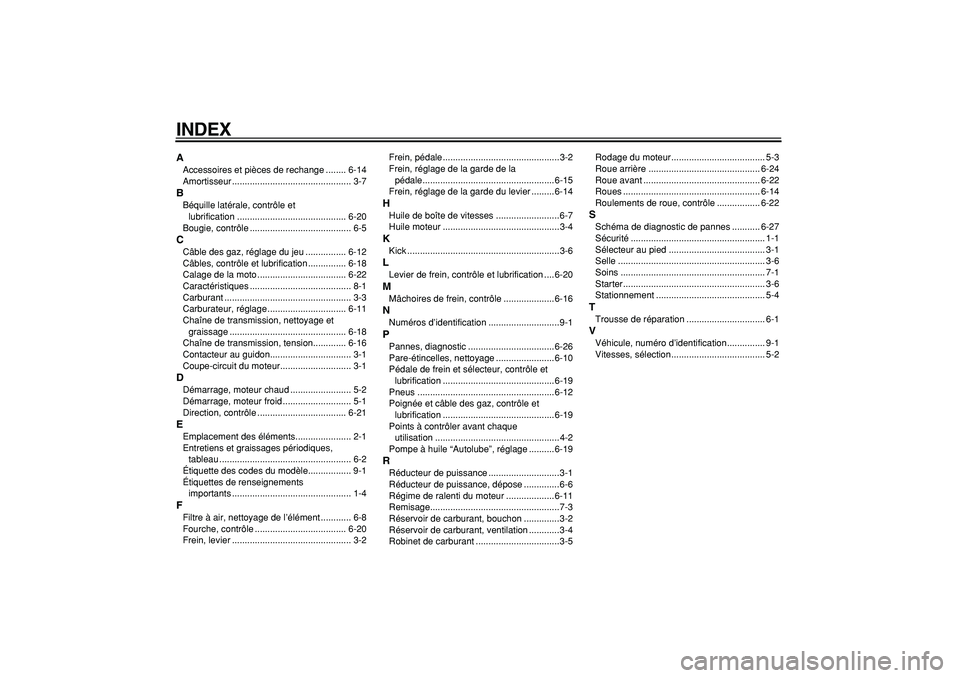

INDEX
A
Accessoires et pièces de rechange ........ 6-14
Amortisseur ............................................... 3-7
B
Béquille latérale, contrôle et
lubrification ........................................... 6-20
Bougie, contrôle ........................................ 6-5
C
Câble des gaz, réglage du jeu ................ 6-12
Câbles, contrôle et lubrification ............... 6-18
Calage de la moto ................................... 6-22
Caractéristiques ........................................ 8-1
Carburant .................................................. 3-3
Carburateur, réglage ............................... 6-11
Chaîne de transmission, nettoyage et
graissage .............................................. 6-18
Chaîne de transmission, tension............. 6-16
Contacteur au guidon................................ 3-1
Coupe-circuit du moteur............................ 3-1
D
Démarrage, moteur chaud ........................ 5-2
Démarrage, moteur froid ........................... 5-1
Direction, contrôle ................................... 6-21
E
Emplacement des éléments...................... 2-1
Entretiens et graissages périodiques,
tableau .................................................... 6-2
Étiquette des codes du modèle................. 9-1
Étiquettes de renseignements
importants ............................................... 1-4
F
Filtre à air, nettoyage de l’élément ............ 6-8
Fourche, contrôle .................................... 6-20
Frein, levier ............................................... 3-2Frein, pédale ..............................................3-2
Frein, réglage de la garde de la
pédale....................................................6-15
Frein, réglage de la garde du levier .........6-14
H
Huile de boîte de vitesses .........................6-7
Huile moteur ..............................................3-4
K
Kick ............................................................3-6
L
Levier de frein, contrôle et lubrification ....6-20
M
Mâchoires de frein, contrôle ....................6-16
N
Numéros d’identification ............................9-1
P
Pannes, diagnostic ..................................6-26
Pare-étincelles, nettoyage .......................6-10
Pédale de frein et sélecteur, contrôle et
lubrification ............................................6-19
Pneus ......................................................6-12
Poignée et câble des gaz, contrôle et
lubrification ............................................6-19
Points à contrôler avant chaque
utilisation .................................................4-2
Pompe à huile “Autolube”, réglage ..........6-19
R
Réducteur de puissance ............................3-1
Réducteur de puissance, dépose ..............6-6
Régime de ralenti du moteur ...................6-11
Remisage...................................................7-3
Réservoir de carburant, bouchon ..............3-2
Réservoir de carburant, ventilation ............3-4
Robinet de carburant .................................3-5Rodage du moteur..................................... 5-3
Roue arrière ............................................ 6-24
Roue avant .............................................. 6-22
Roues ...................................................... 6-14
Roulements de roue, contrôle ................. 6-22
S
Schéma de diagnostic de pannes ........... 6-27
Sécurité..................................................... 1-1
Sélecteur au pied ...................................... 3-1
Selle .......................................................... 3-6
Soins ......................................................... 7-1
Starter........................................................ 3-6
Stationnement ........................................... 5-4
T
Trousse de réparation ............................... 6-1
V
Véhicule, numéro d’identification............... 9-1
Vitesses, sélection..................................... 5-2
